Funciones de los instrumentos y man dos
3-2
3
SAU10474

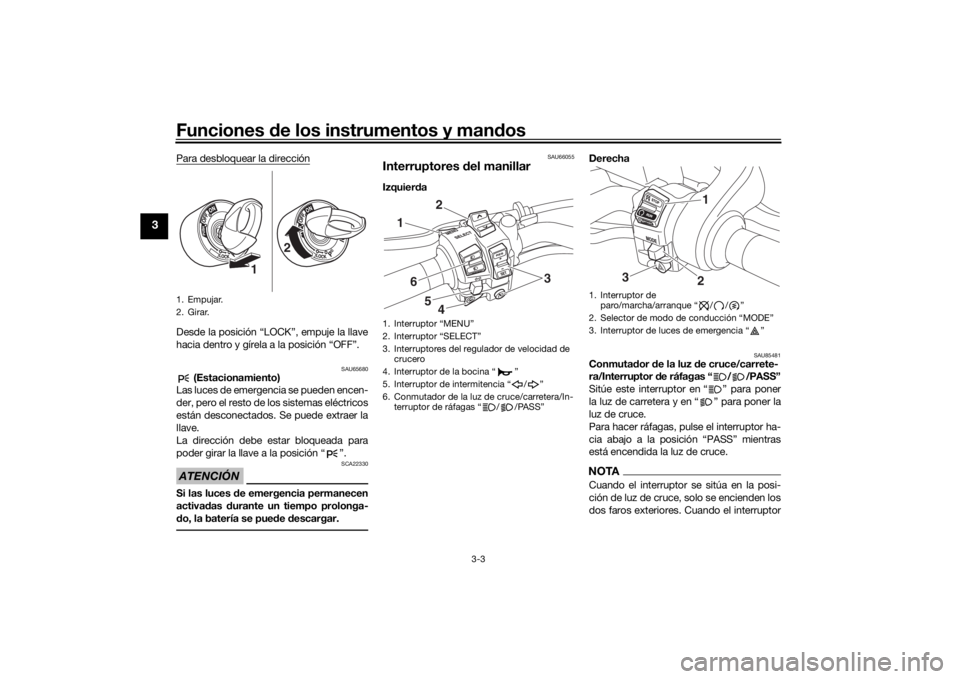

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU84031
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente y las luces del vehículo se encien-
den. Se puede arrancar el motor. La llave
no se puede extraer.NOTA El o los faros se encenderán cuando
arranque el motor.
 Para evitar el drenaje de la batería, no
deje la llave en la posición de encendi-
do con el motor parado.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y pued e perder el con-
trol o sufrir un acci dente.
SAU1068B
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los
sistemas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Con la llave en la posición “OFF”, em- pújela hacia dentro y gírela a la posi-
ción “LOCK”.
3. Extraiga la llave.NOTASi la dirección no se bloquea, inténtelo gi-
rando el manillar ligeramente a la derecha.
P
ON
OFF
LOCK
1. Empujar.
2. Girar.
1
2
UBD5S1S0.book Page 2 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-3
3
Para desbloquear la direcciónDesde la posición “LOCK”, empuje la llave
hacia dentro y gírela a la posición “OFF”.
SAU65680
(Estacionamiento)
Las luces de emergencia se pueden encen-
der, pero el resto de los sistemas eléctricos
están desconectados. Se puede extraer la
llave.
La dirección debe estar bloqueada para
poder girar la llave a la posición “ ”.
ATENCIÓN
SCA22330
Si las luces d e emergencia permanecen
activa das durante un tiempo prolonga-
d o, la batería se pued e descargar.
SAU66055
Interruptores del manillarIzquier da Derecha
SAU85481
Conmuta
dor de la luz de cruce/carrete-ra/Interruptor d e ráfagas “ / /PASS”Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
Para hacer ráfagas, pulse el interruptor ha-
cia abajo a la posición “PASS” mientras
está encendida la luz de cruce.NOTACuando el interruptor se sitúa en la posi-
ción de luz de cruce, solo se encienden los
dos faros exteriores. Cuando el interruptor
1. Empujar.
2. Girar.
12
1. Interruptor “MENU”
2. Interruptor “SELECT”
3. Interruptores del regulador de velocidad de
crucero
4. Interruptor de la bocina “ ”
5. Interruptor de intermitencia “ / ”
6. Conmutador de la luz de cruce/carretera/In- terruptor de ráfagas “ / /PASS”
1
2
34
5
6
1. Interruptor de paro/marcha/arranque “ / / ”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
1
3
2
UBD5S1S0.book Page 3 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-4
3
se sitúa en la posición de luz de carretera,
se encienden también los dos faros interio-
res.
SAU66040
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha, pulse
este interruptor hacia la posición “ ”.
Para señalar un giro a la izquierda, pulse
este interruptor hacia la posición “ ”.
Cuando lo suelte, el interruptor volverá a su
posición central. Para apagar los intermi-
tentes pulse el interruptor una vez éste
haya regresado a su posición central.
SAU66030
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU66061
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, púlselo
hacia “ ”. Véanse las instrucciones de
arranque en la página 5-2 antes de arrancar
el motor. Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU66010
Interruptor
de luces d e emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAU84250
Interruptores del regulad or de veloci dad
Véase en la página 3-7 una explicación del
sistema regulador de velocidad.
SAU84521
Interruptor “MENU”
Este interruptor se utiliza para efectuar
cambios de ajuste en el indicador multifun-
ción. (Véase la página 3-10).
SAU84530
Interruptor “SELECT”
Este interruptor se utiliza para efectuar
cambios de ajuste en el indicador multifun-
ción. (Véase la página 3-10).
SAU84260
Selector de mo do d e con ducción
“MODE”
Consulte en la página 3-17 una explicación
del modo de conducción.
UBD5S1S0.book Page 4 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-5
3
SAU4939J
Luces in dica doras y luces de avi-
so
SAU11032
Luces in dica doras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11061
Luz ind icadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Luz ind icadora de la luz d e carretera
“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11259
Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende cuando el ni-
vel de aceite de motor está bajo. Para evitar
averías del motor, añada aceite de motor lo
antes posible.
Incluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo. Si se detecta una anomalía en el
circuito de detección del nivel de aceite, la luz de aviso del nivel de aceite parpadea re-
petidamente. En ese caso, haga revisar el
vehículo en un concesionario Yamaha.
NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida después de verificar que el nivel
de aceite es correcto (ver página 6-11),
haga revisar el vehículo en un concesiona-
rio Yamaha.
SAU58402
Luces in
dica doras del sistema regula dor
d e veloci dad “” y “SET”
Estas luces indicadoras se encienden
cuando el sistema regulador de velocidad
está activado. (Véase la página 3-7).NOTACuando se da el contacto del vehículo, es-
tas luces se encienden durante unos se-
gundos y, a continuación, se apagan. Si las
luces no se encienden, haga revisar el vehí-
culo en un concesionario Yamaha.
1. Luz de aviso de la temperatura del líquido refrigerante “ ”
2. Luz indicadora de punto muerto “ ”
3. Luz indicadora de intermitencia izquierda “”
4. Luz indicadora de la luz de carretera “ ”
5. Luz de aviso del nivel de aceite “ ”
6. Luz de aviso de avería del motor “ ”
7. Luz indicadora del sistema de control de tracción “ ”
8. Luces indicadoras del sistema regulador de velocidad “ ” “SET”
9. Luz indicadora de intermitencia derecha “”
10.Luz indicadora de cambio “ ”
11.Luz de aviso del sistema ABS “ ”
12.Luz indicadora del sistema inmovilizador “”123
654
118
910
78
12
ABS
UBD5S1S0.book Page 5 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-6
3
SAU11449
Luz de aviso d e la temperatura del líqui-
d o refrigerante “ ”
Esta luz de aviso se enciende cuando el
motor se recalienta. En ese caso, pare el
motor inmediatamente y deje que se enfríe.
(Véase la página 6-37).
En los vehículos con ventilador del radia-
dor, el o los ventiladores se activan auto-
máticamente en función de la temperatura
del líquido refrigerante.NOTACuando se da el contacto, la luz se encien-
de durante unos segundos y luego se apa-
ga. Si la luz no se enciende o permanece
encendida, haga comprobar el vehículo en
un concesionario Yamaha. ATENCIÓN
SCA10022
No mantenga el motor en marcha si se
está recalentan do.
SAU79311
Luz de aviso d e avería d el motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el motor. En ese
caso, haga revisar el sistema de autodiag-
nóstico del vehículo en un concesionario
Yamaha.
NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si no es así, haga re-
visar el vehículo en un concesionario
Yamaha.
SAU69895
Luz de aviso d el sistema ABS “ ”
Esta luz de aviso se enciende cuando se da
el contacto por primera vez y se apaga
después de iniciar la marcha. Si la luz de
aviso se enciende durante la marcha, es
posible que el sistema antibloqueo de fre-
nos no funcione correctamente.
ADVERTENCIA
SWA16043
Si la luz de aviso del sistema ABS no se
apaga al alcanzar los 10 km/h (6 mi/h) o
si se encien de durante la marcha:
 Extreme las precauciones para evi-
tar el posible bloqueo d e las ruedas
en una frena da de emergencia.
 Haga revisar el vehículo en un con-
cesionario Yamaha lo antes posi-
ble.
SAU86011
Luz in dica dora del sistema de control de
tracción “TCS”
Esta luz indicadora parpadea unos segun-
dos cuando se activa el control de tracción.
La luz indicadora se enciende cuando el
sistema de control de tracción se desacti-
va. (Véase la página 3-21).NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si no es así, haga re-
visar el vehículo en un concesionario
Yamaha.
SAU74091
Luz ind icadora de cambio de marcha
Esta luz indicadora se puede ajustar para
que se encienda y se apague a las revolu-
ciones del motor seleccionadas. (Consulte
la página 3-16).NOTACuando se da el contacto del vehículo, la
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.
ABS
UBD5S1S0.book Page 6 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-7
3
SAU73121
Luz in dica dora del sistema inmoviliza-
d or “ ”
Cuando se apaga el interruptor principal,
después de 30 segundos la luz indicadora
parpadea de manera constante para indi-
car que el sistema inmovilizador está acti-
vado. Después de 24 horas, la luz
indicadora deja de parpadear; no obstante,
el sistema inmovilizador sigue activado.NOTACuando se da el contacto del vehículo, esta
luz debe encenderse durante unos segun-
dos y luego apagarse. Si la luz no se en-
ciende o permanece encendida, haga
comprobar el vehículo en un concesionario
Yamaha.Interferencias del transpon ded or
Si la luz indicadora del sistema inmoviliza-
dor parpadea 5 veces despacio y luego 2
veces rápido, puede deberse a interferen-
cias del transpondedor. En ese caso, inten-
te lo siguiente.
1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranca, párelo e intente arrancarlo con la s llaves normales. 4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las 3 llaves a
un concesionario Yamaha para volver
a registrar las llaves normales.
SAU84291
Sistema regula dor de veloci dadEste modelo está equipado con un sistema
regulador de velocidad para mantener una
velocidad programada constante.
El sistema regulador de velocidad funciona
solamente en 4.ª, 5.ª o 6.ª a una velocidad
comprendida entre aproximadamente
50 km/h (31 mi/h) y 160 km/h (100 mi/h).
ADVERTENCIA
SWA16341
 El uso ina decua do del sistema re-
gula dor de veloci dad pue de ocasio-
nar la pér did a de control, con el
consiguiente riesgo d e accidente.
No active el sistema regula dor de
veloci dad con tráfico denso o mal
tiempo, cuan do la carretera pre-
sente muchas curvas o pen dientes
o cuan do la superficie sea resbala-
d iza, irregular o de gravilla.
 Cuesta arriba o cuesta abajo, es
posible que el sistema regula dor de
veloci dad n o m a n t e n g a l a v e l o c i dad
d e crucero programad a.
 Para evitar la activación acci dental
d el sistema regula dor de veloci dad ,
d esactívelo cuan do no lo utilice.
Compruebe que la luz in dica dora
d el regulad or de ve
loci dad “”
esté apaga da.
UBD5S1S0.book Page 7 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-8
3
Activación y ajuste del sistema regula-
d or d e veloci dad
1. Pulse el interruptor general del regula- dor de velocidad “ ” situado en el
lado izquierdo del manillar. La luz indi-
cadora del sistema regulador de
velocidad “ ” se enciende.
2. Pulse el lado “SET–” del interruptor de ajuste del regulador de velocidad para
activar el sistema. La velocidad actual
del vehículo pasa a ser la velocidad de
crucero programada. Se enciende la
luz indicadora de ajuste del regulador
de velocidad “SET”. Ajuste
de la veloci dad d e crucero pro-
gramad a
Mientras el sistema regulador de velocidad
esté funcionando, pulse el lado “RES+” del
interruptor de ajuste de la velocidad de cru-
cero para incrementar la velocidad de cru-
cero programada o el lado “SET–” para
reducirla.
NOTAAl pulsar el interruptor de ajuste una vez, la
velocidad cambiará en incrementos de
aproximadamente 2.0 km/h (1.2 mi/h). Si
mantiene pulsado el lado “RES+” o “SET–”

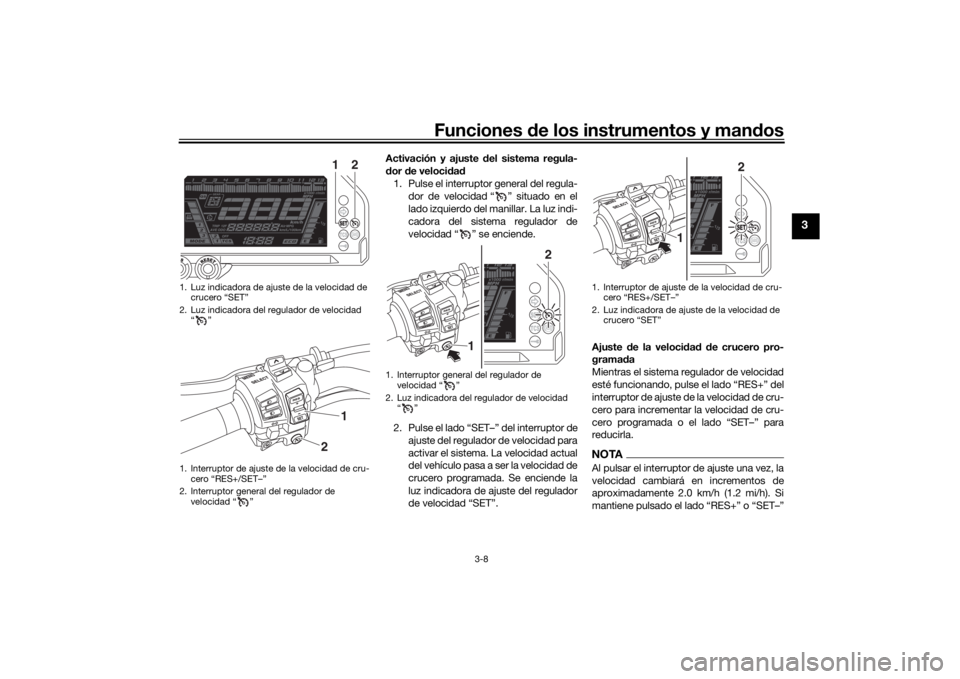

1. Luz indicadora de ajuste de la velocidad de crucero “SET”
2. Luz indicadora del regulador de velocidad “”
1. Interruptor de ajuste de la velocidad de cru- cero “RES+/SET–”
2. Interruptor general del regulador de velocidad “ ”
2
11
2
1. Interruptor general del regulador de velocidad “ ”
2. Luz indicadora del regulador de velocidad “”
1 2
1. Interruptor de ajuste de la velocidad de cru-
cero “RES+/SET–”
2. Luz indicadora de ajuste de la velocidad de crucero “SET”
1 2
UBD5S1S0.book Page 8 Thursday, October 24, 2019 2:03 PM

Funciones de los instrumentos y man dos
3-9
3
del interruptor de ajuste de la velocidad de
crucero, la velocidad aumentará o dismi-
nuirá de forma continua hasta que lo suelte.Asimismo, puede incrementar la velocidad
del vehículo de forma manual con el acele-
rador. Después de acelerar, puede progra-
mar una nueva velocidad de crucero
pulsando el lado “SET–” del interruptor de
ajuste. Si no programa una nueva veloci-
dad de crucero, cuando suelte el puño del
acelerador el vehículo desacelerará a la ve-
locidad de crucero programada.
Desactivación del sistema regula dor de
veloci dad
Para anular la velocidad de crucero progra-
mada efectúe una de las operaciones si-
guientes. La luz indicadora “SET” se
apagará.
 Gire el puño del acelerador más allá
de la posición cerrada en el sentido de
desaceleración. 
Accione el freno delantero o trasero.
 Apriete la maneta de embrague.
 Utilice el pedal de cambio.
Pulse el interruptor general del sistema re-
gulador de velocidad para desactivarlo. La
luz indicadora “ ” y la luz indicadora
“SET” se apagan.
NOTALa velocidad disminuirá en cuanto desacti-
ve el sistema regulador de velocidad, salvo
que gire el puño del acelerador.Uso de la función de reactivación
Pulse el lado “RES+” del interruptor de
ajuste de la velocidad de crucero para
reactivar el sistema. Se restablece la velo-
cidad previamente programada. Se encien-
de la luz indicadora “SET”.
ADVERTENCIA
SWA16351
Es peligroso utilizar la función de reacti-
vación cuan do la velocid ad d e crucero
programa da anteriormente es demasia-
d o alta para las con diciones del momen-
to.NOTAAl pulsar el interruptor general del regula-
dor mientras el sistema está funcionando,
el sistema se desactiva por completo y se
borra la velocidad de crucero programada.
No podrá utilizar la función de reactivación
hasta que haya programado una nueva ve-
locidad de crucero.Desactivación automática del sistema re-gulador de velocidadEl sistema regulador de velocidad de este
modelo es electrónico y está conectado a
otros sistemas de control. El sistema regu-
lador de velocidad se desactiva automáti-
camente en las condiciones siguientes:
 El sistema no puede mantener la velo-
cidad de crucero programada.
 El sistema detecta que una rueda pa-
tina o derrapa. (Si el sistema de con-
trol de tracción no está desactivado,
dicho sistema actuará).

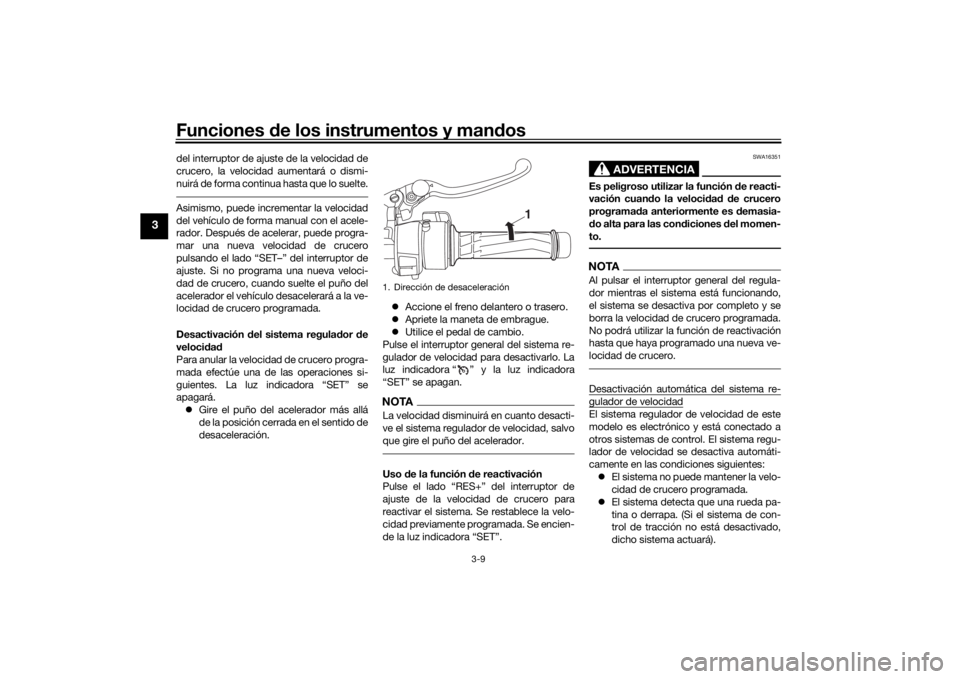

1. Dirección de desaceleración
1
UBD5S1S0.book Page 9 Thursday, October 24, 2019 2:03 PM
