2020 YAMAHA FJR1300AS Bruksanvisningar (in Swedish)

Periodiskt un derhåll och justerin g
6-30
6
MAU45512
Kontroll av styrnin gen
Slitna eller lösa styr lager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. 1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att for donet står
sta dig t så att d et inte faller omkull
och orsakar personskad or.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återför säljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjulla ger
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
UB95M2M0.book Page 30 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-31
6
MAU73301
Batteri
VIKTIGT
MCA22960
Använd bara det ori ginalb atteri från
YAMAHA som specificeras. Om du an-
vän der ett annat batteri kan det bli fel på
IMU och motorn kan stanna.
Batteriet är placerat under panelen A. (Se
sidan 6-7.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
 Elektrolyt är g iftigt och farli gt efter-
som det innehåller svavelsyra som
kan orsaka b rännskador. Un dvik
kontakt me d hu den, ö gon och klä-
d er och sky dda alltid ö gonen när du
ar betar nära batterier. Om d u får
nå got på dig , genomför följan de
FÖRSTA HJÄLP.
UTVÄRTES: Skölj or dentli gt me d
vatten.
INVÄRTES: Drick stora män gder
mjölk eller vatten och kontakta
ome del bart en läkare. ÖGON: Spola me
d vatten un der
15 minuter och uppsök därefter
läkarhjälp.
 Batterier pro ducerar explosiv vät-
g as. Håll d ärför gnistor, öppen
flamma, ci garetter etc. borta från
b atteriet och sörj för or dentli g ven-
tilation när du la ddar
d et
i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att la dda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att la dda ett VRLA- batteri (ventilreg -
lerat bly batteri) måste d u ha en kon-
stantspännin gsla ddare. Om d u
använ der en vanli g b atterila ddare kan
b atteriet ta ska da.
För att förvara batteriet
1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar b ort batteriet ska d u
komma ihå g att stän ga av tän d-
ning en och sed an koppla bort den
ne gativa kab eln innan du kopplar
b ort d en positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
1 2
3
UB95M2M0.book Page 31 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-32
6
ra att tändnin gen är avstän gd och
se dan ansluta d en positiva kab eln
innan du ansluter den neg ativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet allti d är la ddat. Förva-
rin g av ett urla ddat batteri kan orsaka
permanenta skad or på batteriet.
MAU54515
Byte av säkrin gar
Säkringsdosorna och de enskilda säkring-
arna sitter under panelen A. (Se sidan 6-7.)
1. Huvudsäkring
2. Reservsäkring
3. Säkring för farthållare
4. Bromsljussäkring
5. Säkringsbox
6. Huvudsäkring 2
5
1
3
4
2
5 26
UB95M2M0.book Page 32 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-33
6
Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkrin g
me d hö gre amperetal än det som
rekommen deras för att un dvika att
elsystemet tar ska da eller att bran d
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
1. Säkring för ABS-motor
2. ABS-solenoidsäkring
3. Säkring för bränsleinsprutningssystemet
4. Backupsäkring (säkring för klocka och start-spärrsystem)
5. Säkring för ETV (elektriskt gasspjäll)
6. Säkring för strålkastare
7. Reservsäkring
8. Säkring för YCC-S motor
9. Säkring för fjädring
10.Säkring för signalsystem
11.Säkring för uttag 1 (för likströmsuttag)
12.Säkring för ABS styrenhet
13.Säkring för tändning
14.Säkring för höger kylfläktmotor
15.Säkring för vänster kylfläktmotor
16.Säkring för varningsblinkers
17.Säkring för vindrutemotor
15 7
11
10121314
71716
8
1
9
234
5
67
7Säkrin gar:
Huvudsäkring:
50.0 A
Huvudsäkring 2: 30.0 A
Säkring för uttag 1: 3.0 A
Säkring för strålkastare:
7.5 A
Säkring för bromsljus: 1.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning:
20.0 A
Motorsäkring för kylfläkt: 10.0 A × 2
Backupsäkring: 7.5 A
Säkring för varningsblinkers:
7.5 A
Säkring för bränsleinsprutningssys-
temet:
15.0 A
Säkring för ABS styrenhet: 7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
20.0 A
Säkring för fjädring: 15.0 A
Säkring för YCC-S motor: 30.0 A
Säkring för farthållare:
1.0 A
Säkring för vindrutemotor: 20.0 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
UB95M2M0.book Page 33 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-34
6
MAU72980
Fordonets lampor
Denna modell är helt utrustad med LED-be-
lysning. Det finns inga lampor som använ-
daren kan byta.
Om en lampa inte tänds ska du kontrollera
säkringarna och sedan låta en Yamaha-
återförsäljare kontrollera fordonet.
VIKTIGT
MCA16581
Sätt inte på nå gon form av självhäftan de
film eller klisterlapp på strålkastar glaset.
MAU25872
Felsöknin g
Trots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lå gor eller gnistor, inklusive styr-
lå gor på t.ex. vattenvärmare eller u gnar,
i närheten när d u kontrollerar bränsle-
systemet. Bensin och bensinån gor kan
antän das eller explo dera vilket kan orsa-
ka allvarli ga person- eller eg endoms-
ska dor.
1. Parkeringsljus
2. Strålkastare
1
21
2
UB95M2M0.book Page 34 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-35
6
MAU86390

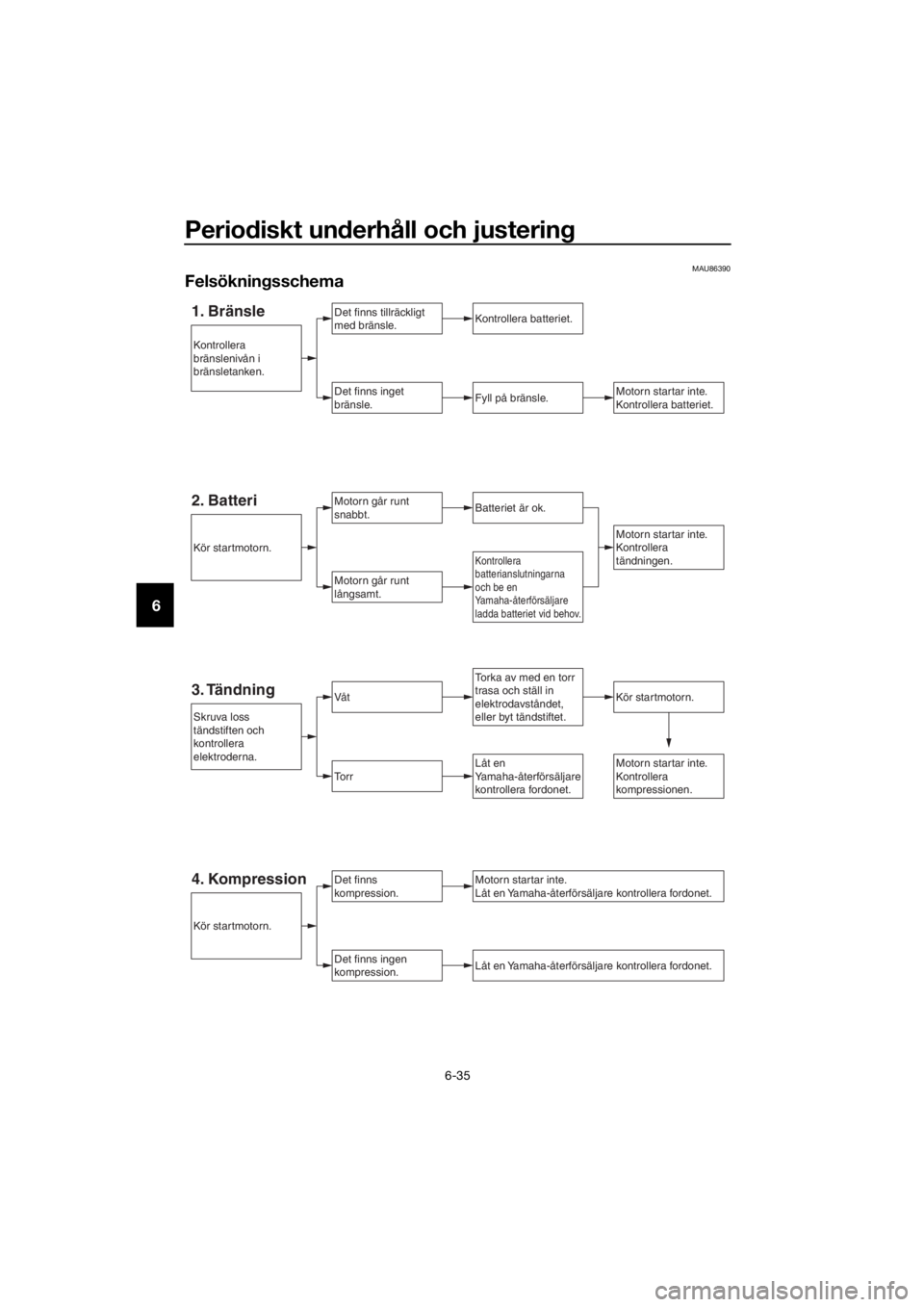

Felsökningsschema
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.Motorn startar inte.
Kontrollera batteriet.
Kontrollera batteriet.
Fyll på bränsle.
Motorn går r unt
snabb t.
Motorn går r unt
långsamt.
K ör startmotorn.
Torka a v med en torr
trasa och ställ in
elektroda vståndet,
eller b yt tändstiftet.
Kontrollera
batterianslutningarna
och be en
Yamaha-återf örsäljare
ladda batteriet vid beho v.
2. BatteriBatteriet är ok.
Motorn startar inte.
Kontrollera
tändningen.
3. TändningV åt
Torr
Det finns
kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återf örsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera
kompressionen.Låt en
Yamaha-återförsäljare
kontrollera fordonet.
Skr uva loss
tändstiften och
kontrollera
elektroderna.
K ör startmotorn.
Kör startmotorn.
Kontrollera
bränsleniv ån i
bränsletanken.
4. Kompression
UB95M2M0.book Page 35 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-36
6
MAU86430Motorn överhettas
VARNING
MWAT1041
Lyft al dri g kylvätskelocket när motor och kylare är varma. Skållhet trycksatt
vätska och ån ga kan spruta ut och me dföra risk för allvarli ga skad or. Vänta tills
motorn har kallnat.
 Placera en tjock trasa, t.ex. en han dduk, över kylvätskelocket och vrid sedan
lån gsamt locket moturs för att släppa ut eventuellt övertryck. När det pysan de
lju det har slutat kan d u trycka ner locket och vri da det moturs och se dan lyfta av
locket.
TIPS
Om du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under för-
utsättning att du byter ut det mot rekommenderad kylvätska vid första bästa tillfälle.
V änta tills motorn har
kallnat.
Kontrollera
kylv ätskeniv ån i
behållaren och i
kylaren.Fyll på med kylv ätska.
(Se TIPS.)
Kyl vätskeniv ån är ok.
Det finns inget
läckage.
Det finns ett läckage.
Kylvätskeniv ån är låg.
Kontrollera om
kylsystemet läcker.
Låt en
Yamaha-återf örsäljare
kontrollera och
reparera kylsystemet.
Starta motorn. Om motorn öv erhettas igen, låt en
Yamaha-återf örsäljare kontrollera och reparera
kylsystemet.
UB95M2M0.book Page 36 Thursday, September 12, 2019 4:48 PM

Skötsel och förvaring av motorcykeln
7-1
7
MAU37834
Försikti ghet me d matta fär ger
VIKTIGT
MCA15193
Vissa mo deller har d elar med matta ytor.
Kontakta en Yamaha-återförsäljare för
rå d om vilka pro dukter som d u ska an-
vän da vi d ren görin g av for donet. Om du
använ der borste, starka kemiska pro-
d ukter eller ren görin gsme del när d u ren-
g ör dessa delar kommer ytan att repas
eller ska das. Du b ör heller inte vaxa nå g-
ra matta ytor.
MAU83443
Skötsel
Ofta förekommande, noggrann rengöring
av fordonet förhöjer inte enbart dess utse-
ende, det förbättrar även dess allmänna
prestanda och förlänger driftlivet på många
komponenter. Tvättning, rengöring och po-
lering gör också att du kan kontrollera for-
donets skick oftare. Kom ihåg att tvätta
fordonet efter körning i regn eller nära ha-
vet, eftersom salt är frätande på metaller.
TIPS
 Vägarna behandlas med salt som tö-
medel på platser där det kommer
mycket snö. Kom ihåg att tvätta un-
derredet och chassidelarna efter kör-
ning i sådana områden eftersom saltet
kan finnas kvar på vägarna långt in på
våren.
 Originalprodukter från Yamaha för
skötsel och underhåll säljs under mär-
ket YAMALUBE på många marknader
världen runt.
 Kontakta en Yamaha-återförsäljare för
fler rengöringstips!
VIKTIGT
MCA26280
Felakti g ren görin g kan orsaka kosmetis-
ka och mekaniska skad or. Använd inte:
 högtryckstvättar eller ån gtvättar.
För hö gt vattentryck kan göra att
vatten trän ger in och orsakar för-
sämrin gar på hjullag er, bromsar,
växellå dans tätnin gar och elektris-
ka enheter. Un dvik tvättar me d ren-
g örin gsme del un der hö gt tryck, till
exempel biltvättar me d själv betjä-
ning .
 starka kemikalier, inklusive mycket
sura fäl gren görin gsme del, speciellt
på eker- eller ma gnesiumhjul.
 starka kemikalier, slipan de ren gö-
rin gsme del och vax på delar me d
matt yt behan dlin g. Borstar kan
UB95M2M0.book Page 1 Thursday, September 12, 2019 4:48 PM
