13. Stäng av motorn och kontrollera olje-
nivån. Fyll på vid behov.MAU85450
Fördelar me d Yamalu be
YAMALUBE är en YAMAHA-originalartikel
som utvecklats speciellt av våra tekniker ef-
tersom de anser att motoroljan är en viktig
del av motorn. Vi har specialistteam inom
mekanik, kemi, elektronik och bantestning
som utvecklar oljorna tillsammans med
motorerna. Yamalube-oljorna utnyttjar bas-
oljornas egenskaper till fullo och blandning-
arna har den perfekta balansen av tillsatser
som ser till att oljorna uppfyller våra pre-
standakrav. Därför ha r alla mineraloljor
samt de halv- och helsyntetiska oljorna i
Yamalube-serien sina egna egenskaper och användningsområden. Yamaha har
forskat om och utvecklat oljor sedan 1960-
talet och har därmed många års erfarenhet
vilket gör Yamalube till det bästa valet för
din Yamaha-motor.
UB95M2M0.book Page 14 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-15
6
MAU20017
Olja i slutväxel
Kontrollera så att det inte läcker olja från
slutväxeln innan du kör. Om du upptäcker
läckage bör du låta en Yamaha-återförsäl-
jare kontrollera och reparera fordonet.
Dessutom måste oljenivån i slutväxeln kon-
trolleras och oljan bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
VARNING
MWA10371
Se till att in ga främman de föremål
kommer in i slutväxeln.
 Se till att in gen olja kommer på
d äck eller fäl g.
För att kontrollera oljenivån i slutväxeln
1. Ställ upp fordonet på sitt mittstöd.
TIPS
Se till att fordonet står helt upprätt när du
kontrollerar oljenivån. Om det lutar lite kan
du få en felaktig avläsning.
2. Skruva loss påfyllningspluggen i slut- växeln och tillhörande packning, och
kontrollera sedan oljenivån i slutväx-
eln.
TIPS
Oljenivån bör gå upp till kanten på påfyll-
ningshålet.
3. Om oljenivån befinner sig under kan-
ten bör du fylla på med olja av rekom-
menderad typ tills oljenivån når upp till
kanten.
4. Kontrollera om packningen är skadad och byt ut den om det behövs.
5. Montera påfyllningspluggen och den
nya packningen, dra sedan åt pluggen
till angivet moment.
För att byta olja i slutväxeln
1. Ställ upp fordonet på en plan yta.
2. Placera ett oljetråg under slutväxeln för att samla upp oljan.
3. Lossa påfyllningspluggen i slutväxeln, avtappningspluggen i slutväxeln och
tillhörande packningar för att tömma
ut oljan ur slutväxeln.
1. Påfyllningsplugg i slutväxeln
2. Packning
3. Rätt oljenivå
Åtdra gning smoment:
Påfyllningsplugg i slutväxeln: 23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
UB95M2M0.book Page 15 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-16
6
4. Montera avtappningspluggen i slut-
växeln och den nya packningen, dra
sedan åt pluggen till angivet moment.
5. Fyll på med rekommenderad olja i slutväxeln upp till kanten på påfyll-
ningshålet.
6. Kontrollera om packningen är skadad och byt ut den om det behövs.
7. Montera påfyllningspluggen och den
nya packningen, dra sedan åt pluggen
till angivet moment.
8. Kontrollera så att det inte läcker olja från slutväxeln. Kontrollera anledning-
en till det om det läcker.
MAUS1203
Kylvätska
Kylvätskans nivå ska kontrolleras regelbun-
det. Dessutom måste kylvätskan bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel.
TIPS
Om Yamaha originalkylvätska inte finns till-
gängligt ska du använda ett frostskydds-
medel med etylenglykol som innehåller
korrosionshämmande medel för alumini-
ummotorer och blanda det med destillerat
vatten i proportionerna 1:1.
MAU54164För att kontrollera kylvätskenivån1. Vänta tills motorn svalnar. Kylvätske-
nivån varierar beroende på motortem-
peraturen.
2. Ställ upp fordonet på sitt mittstöd.
3. Ta bort kåpans vänstra panel. (Se si-
dan 3-38.)
4. Titta på kylvätskebehållaren.
1. Påfyllningsplugg i slutväxeln
2. Packning
3. Avtappningsplugg i slutväxeln
Åt dra gnin gsmoment:
Avtappningsplugg i slutväxeln: 23 N·m (2.3 kgf·m, 17 lb·ft)
Rekommen derad olja i slutväxel:
Yamahas växellådsolja SAE 80W-90
API GL-5 för kardandrivning
Oljemän gd:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Åt dra gnin gsmoment:
Påfyllningsplugg i slutväxeln: 23 N·m (2.3 kgf·m, 17 lb·ft)
1
2
32Rekommen derad kylvätska:
YA M A L U B E k y l v ä t s k a
Kylvätskemän gd:
Kylvätskebehållare (max nivåmarke-
ring):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar): 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Kylvätskebehållare
2. Max-markering
3. Min-markering
2
1 3
UB95M2M0.book Page 16 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-17
6
5. Öppna locket på kylvätskebehållaren
om kylvätskenivån ligger vid eller un-
der min-markeringen. VARNING! Ta
b ara bort kylvätskelocket. Ta al dri g
b ort kylvätskelocket när motorn är
varm.
[MWA15162]
6. Fyll på med kylvätska eller destillerat vatten upp till max-markeringen, och
sätt dit kylvätskebehållarens lock.
VIKTIGT: Om du inte har till gån g till
kylvätska kan du använd a destille-
rat vatten eller mjukt vattenle d-
ning svatten. Använ d inte hårt
vatten eller saltvatten eftersom det
kan ska da motorn. Om d u har an-
vänt vatten i stället för kylvätska bör
d u byta ut d et mot kylvätska vi d för-
sta bästa tillfälle. I annat fall kom-
mer kylsystemet inte att vara
sky ddat mot is bild nin g och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjlig t. I an-
nat fall kommer motorns kyleffekt
att re duceras.
[MCA10473]
7. Sätt fast panelen.
MAU33032Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja- re byta kylvätskan.
VARNING! Ta aldri g
b ort kylvätskelocket när motorn är varm.
[MWA10382]
1. Kylvätskebehållarens lock
1
UB95M2M0.book Page 17 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-18
6
MAU40372
Luftfilter
Luftfiltret bör rengöras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re rengöra eller byta luftfiltret.
MAU44735
Kontroll av tom gån gsvarvtalet
Kontrollera tomgångsvarvtalet och låt vid
behov en Yamaha-återf örsäljare korrigera
det.
To m gån gsvarvtal:
1000–1100 v/min
UB95M2M0.book Page 18 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-19
6
MAU21386
Kontroll av gashandta gets spel
Mät gashandtagets spel enligt bilden.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
MAU21403
Ventilspel
Ventilerna är viktiga motorkomponenter
och ventilspelen ändras när de används,
därför måste de kontrolleras och justeras
vid de intervall som anges i det regelbund-
na underhållsschemat. Ventiler som inte
justeras kan leda till att luft-/bränslebland-
ningen blir fel, motorbuller och slutligen
motorskador. Låt en Yamaha-återförsäljare
kontrollera och justera ventilspelen med re-
gelbundna mellanrum för att förhindra det-
ta.
TIPS
Servicen måste utföras när motorn är kall.
1. Gashandtagets spel
Gashan dta gets spel:
1.0–3.0 mm (0.04–0.12 in)
1
UB95M2M0.book Page 19 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-20
6
MAU64412
Däck
Däcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs me d fel däcktryck kan
föraren förlora kontrollen över d et vilket
kan led a till allvarli ga personskad or eller
d ödsfall.
 Däckens lufttryck bör kontrolleras
när däcken är kalla ( dvs när tempe-
raturen på d äcken är densamma
som den om givan de luftens).
 Däckens lufttryck b ör anpassas
me d avseen de på hasti ghet och
d en totala vikten på förare, passa-
g erare, bag ag e och de till behör
som är g odkän da för denna mo dell.
VARNING
MWA10512
Lasta inte för mycket på for donet. En
olycka kan inträffa om du kör ett över-
lastat for don.
Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en glas-
bit eller spik i däcket, eller om däckssidorna
är spruckna, bör du låta en Yamaha-åter-
försäljare byta däcket omedelbart.
TIPS
Minsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i ditt
land.
VARNING
MWA10472
 Låt en Yamaha-återförsäljare b yta
utslitna däck. Förutom att det är
ola glig t att köra, kan utslitna d äck
re ducera körstab iliteten och kan
le da till att du tappar kontrollen.
Lufttryck i kalla
däck:
1 person: Fram:
250 kPa (2.50 kgf/cm², 36 psi)
Bak: 290 kPa (2.90 kgf/cm², 42 psi)
2 personer: Fram:250 kPa (2.50 kgf/cm², 36 psi)
Bak: 290 kPa (2.90 kgf/cm², 42 psi)
Maxlast:
Fordon:208 kg (459 lb)
Fordonets maxlast är den kombine-
rade vikten av föraren, passagerare,
last och eventuella tillbehör.

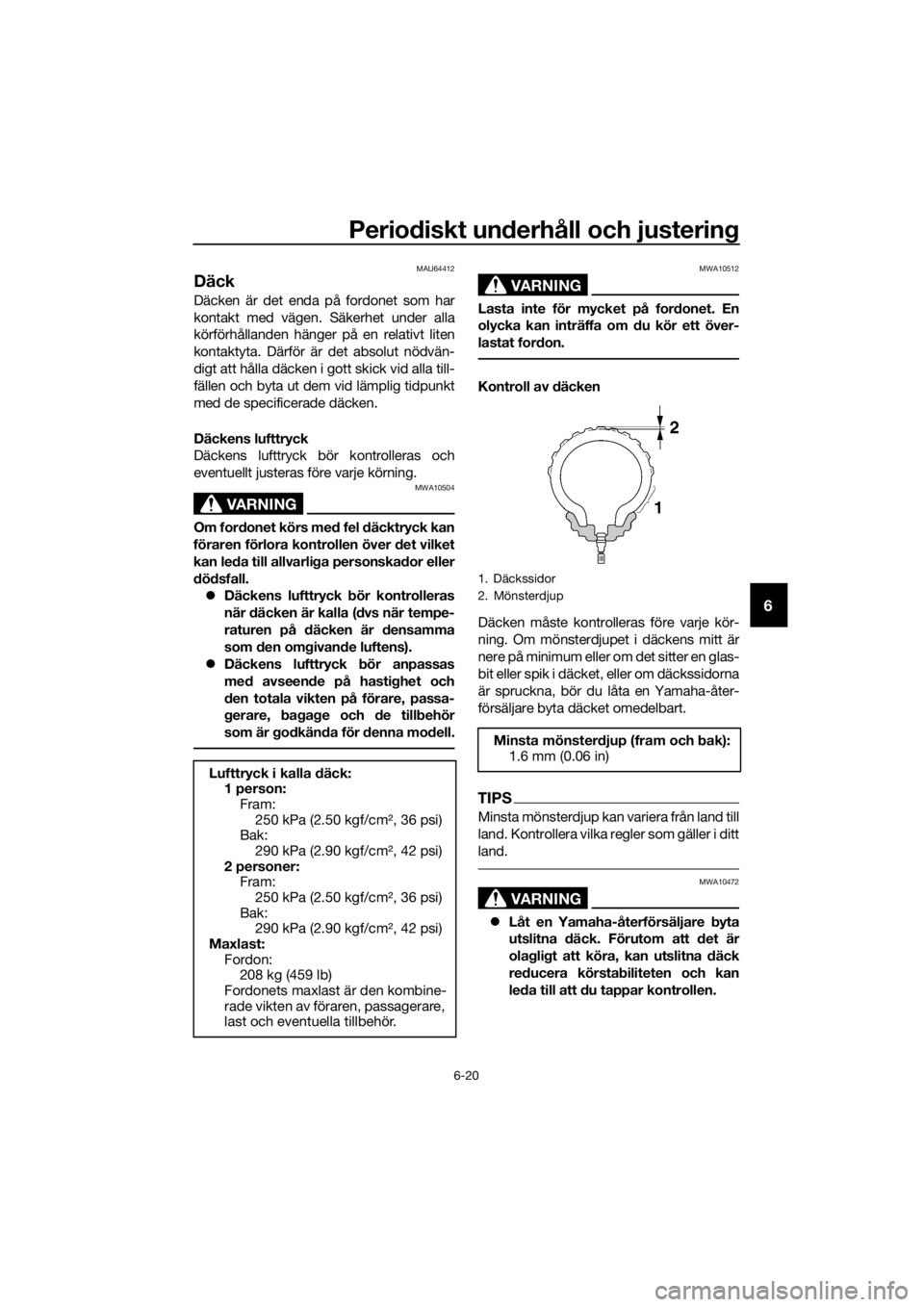

1. Däckssidor
2. Mönsterdjup
Minsta mönster djup (fram och bak):
1.6 mm (0.06 in)
UB95M2M0.book Page 20 Thursday, September 12, 2019 4:48 PM

Periodiskt un derhåll och justerin g
6-21
6
Byte av alla hjul- och bromsrelate-
ra de delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nö dvän dig a kunskaper och
erfarenhet att göra det.
 Kör lu gnt och försikti gt nå gra mil
me d nya däck så att ytan hinner
ru ggas upp. Greppet är mycket d å-
li g t på helt nya däck.
Däckinformation
Denna modell är utrustad med slanglösa
däck och luftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och
åldrade däck ska kontrolleras av däckspe-
cialister för att ta reda på ifall de är säkra att
använda.
VARNING
MWA10902
 Fram däck och bakd äck bör vara av
samma fa brikat och utformnin g,
annars kan motorcykelns hante-
rin gse genskaper än dras vilket kan
le da till en olycka.
 Se allti d till att ventilhattarna sitter
or dentli gt på plats för att förhin dra
att luft läcker ut. 

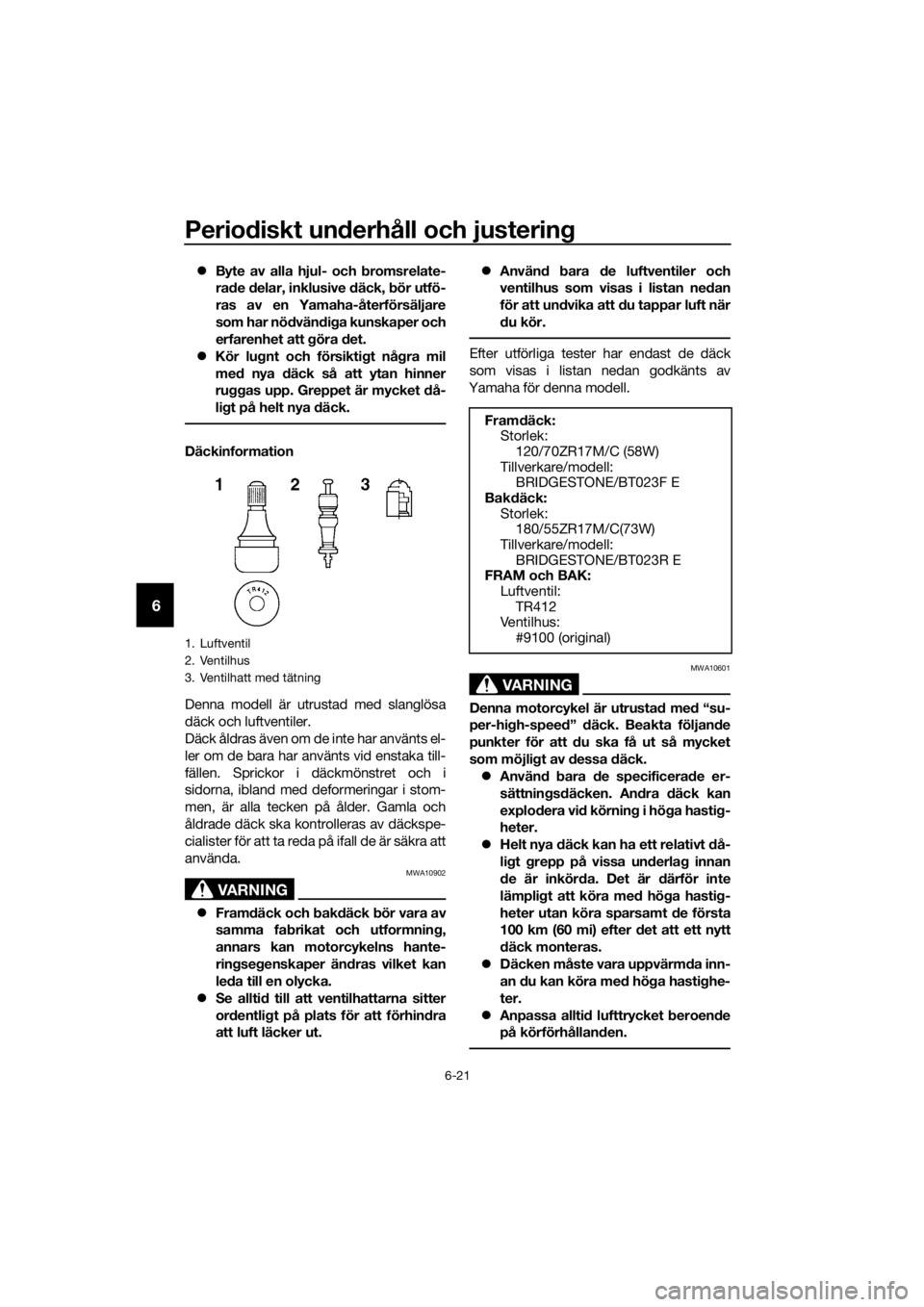

Använ d bara de luftventiler och
ventilhus som visas i listan ne dan
för att un dvika att du tappar luft när
d u kör.
Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-hi gh-spee d” däck. Beakta följan de
punkter för att d u ska få ut så mycket
som möjli gt av dessa däck.
 Använ d b ara de specificera de er-
sättning sd äcken. An dra däck kan
explo dera vi d körnin g i hö ga hasti g-
heter.
 Helt nya däck kan ha ett relativt då-
li g t grepp på vissa un derla g innan
d e är inkör da. Det är därför inte
lämpli gt att köra me d hö ga hasti g-
heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
d äck monteras.
 Däcken måste vara uppvärm da inn-
an du kan köra me d hö ga h asti
ghe
-
ter.
 Anpassa allti d lufttrycket beroen de
på körförhållan den.
1. Luftventil
2. Ventilhus
3. Ventilhatt med tätning
Fram däck:
Storlek: 120/70ZR17M/C (58W)
Tillverkare/modell: BRIDGESTONE/BT023F E
Bak däck:
Storlek: 180/55ZR17M/C(73W)
Tillverkare/modell:
BRIDGESTONE/BT023R E
FRAM och BAK: Luftventil:
TR412
Ve n t i l h u s :
#9100 (original)
UB95M2M0.book Page 21 Thursday, September 12, 2019 4:48 PM
