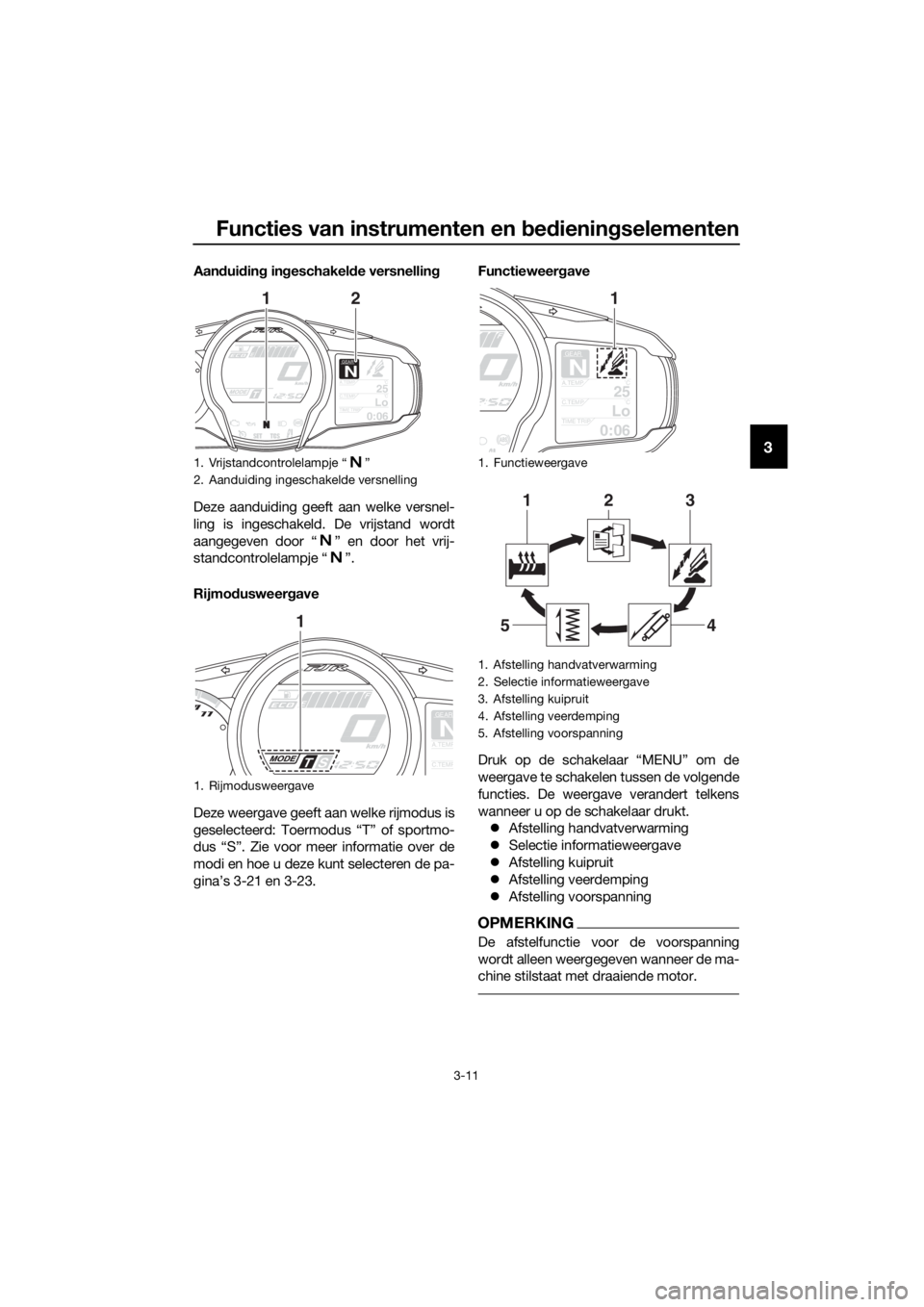

Functies van instrumenten en bed ienin gselementen
3-11
3
Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “ ” en door het vrij-
standcontrolelampje “ ”.
Rijmo dusweer gave
Deze weergave geeft aan welke rijmodus is
geselecteerd: Toermodus “T” of sportmo-
dus “S”. Zie voor meer informatie over de
modi en hoe u deze kunt selecteren de pa-
gina’s 3-21 en 3-23. Functieweer
gave
Druk op de schakelaar “MENU” om de
weergave te schakelen tussen de volgende
functies. De weergave verandert telkens
wanneer u op de schakelaar drukt.  Afstelling handvatverwarming
 Selectie informatieweergave
 Afstelling kuipruit
 Afstelling veerdemping
 Afstelling voorspanning
OPMERKING
De afstelfunctie voor de voorspanning
wordt alleen weergegeven wanneer de ma-
chine stilstaat met draaiende motor.
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling
1. Rijmodusweergave
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12
GEAR
NA.TEMP
C.TEMP
1
1. Functieweergave
1. Afstelling handvatverwarming
2. Selectie informatieweergave
3. Afstelling kuipruit
4. Afstelling veerdemping
5. Afstelling voorspanning
GEAR
N
25A.TEMP˚C
LoC.TEMP˚C
0:06TIME TRIP
1
213
45
UB96D2D0.book Page 11 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-12
3

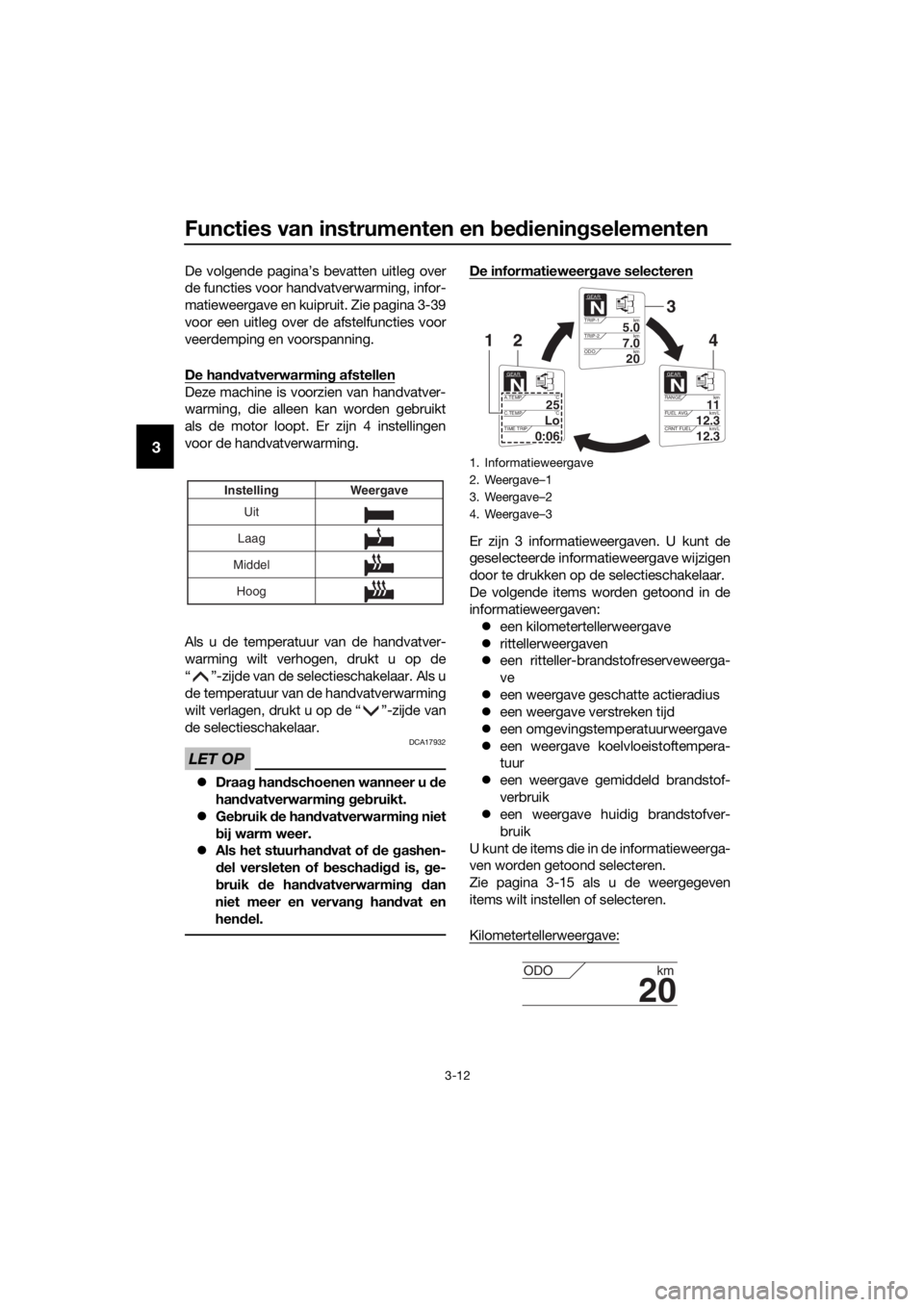

De volgende pagina’s bevatten uitleg over
de functies voor handvatverwarming, infor-
matieweergave en kuipruit. Zie pagina 3-39
voor een uitleg over de afstelfuncties voor
veerdemping en voorspanning.
De hand vatverwarmin g afstellen
Deze machine is voorzien van handvatver-
warming, die alleen kan worden gebruikt
als de motor loopt. Er zijn 4 instellingen
voor de handvatverwarming.
Als u de temperatuur van de handvatver-
warming wilt verhogen, drukt u op de
“ ”-zijde van de selectieschakelaar. Als u
de temperatuur van de handvatverwarming
wilt verlagen, drukt u op de “ ”-zijde van
de selectieschakelaar.
LET OP
DCA17932
 Draa g hand schoenen wanneer u de
hand vatverwarmin g g eb ruikt.
 Gebruik de han dvatverwarmin g niet
b ij warm weer.
 Als het stuurhan dvat of de gashen-
d el versleten of beschad igd is, ge-
b ruik de han dvatverwarmin g dan
niet meer en vervan g han dvat en
hend el.
De informatieweer gave selecteren
Er zijn 3 informatieweergaven. U kunt de
geselecteerde informatieweergave wijzigen
door te drukken op de selectieschakelaar.
De volgende items worden getoond in de
informatieweergaven:
 een kilometertellerweergave
 rittellerweergaven
 een ritteller-brandstofreserveweerga-
ve
 een weergave geschatte actieradius
 een weergave verstreken tijd
 een omgevingstemperatuurweergave
 een weergave koelvloeistoftempera-
tuur
 een weergave gemiddeld brandstof-
verbruik
 een weergave huidig brandstofver-
bruik
U kunt de items die in de informatieweerga-
ven worden getoond selecteren.
Zie pagina 3-15 als u de weergegeven
items wilt instellen of selecteren.
Kilometertellerweergave:
Uit
Laag
Middel Weergave
Instelling
Hoog
1. Informatieweergave
2. Weergave–1
3. Weergave–2
4. Weergave–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
UB96D2D0.book Page 12 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-13
3
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
Rittellerweergaven:
“TRIP-1” en “TRIP-2” tonen de afstand af-
gelegd sinds de tellers het laatst werden te-
ruggesteld op nul.
OPMERKING
 De kilometerteller wordt vergrendeld
bij 999999.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.
Wanneer ongeveer 5.5 L (1.45 US gal,
1.21 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
Daarnaast schakelt de informatieweergave
automatisch naar de brandstofreserve-rit-
tellermodus “TRIP-F” en wordt de afgeleg-
de afstand vanaf dat punt aangegeven. Druk in dat geval op de selectieschakelaar
om de weergave te wisselen in de onder-
staande volgorde:
TRIP-F
→ Weergave–1 → Weergave–2 →
Weergave–3 → TRIP-F
Als u een ritteller op nul wilt terugstellen,
gebruikt u de selectieschakelaar om de in-
formatieweergave te selecteren die de ge-
wenste ritteller bevat. Druk kort op de toets
“RESET” zodat de ritteller knippert en druk
vervolgens gedurende 2 seconden op-
nieuw op de toets “RESET” terwijl de rittel-
ler knippert.
Als u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld zodra u na het tanken
5 km (3 mi) hebt gereden.
Weergave geschatte actieradius:
De afstand die u onder de huidige rijom-
standigheden kunt afleggen met de reste-
rende brandstof in de brandstoftank wordt
weergegeven.
Weergave verstreken tijd:
De tijd die is verstreken sinds de sleutel
naar “ON” is gedraaid wordt weergegeven.
De maximale tijd die kan worden weerge-
geven is 99:59.
Deze timer wordt auto matisch op nul terug-
gesteld wanneer de sleutel naar “OFF”
wordt gedraaid.
5.0
TRIP-1 km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
UB96D2D0.book Page 13 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-14
3

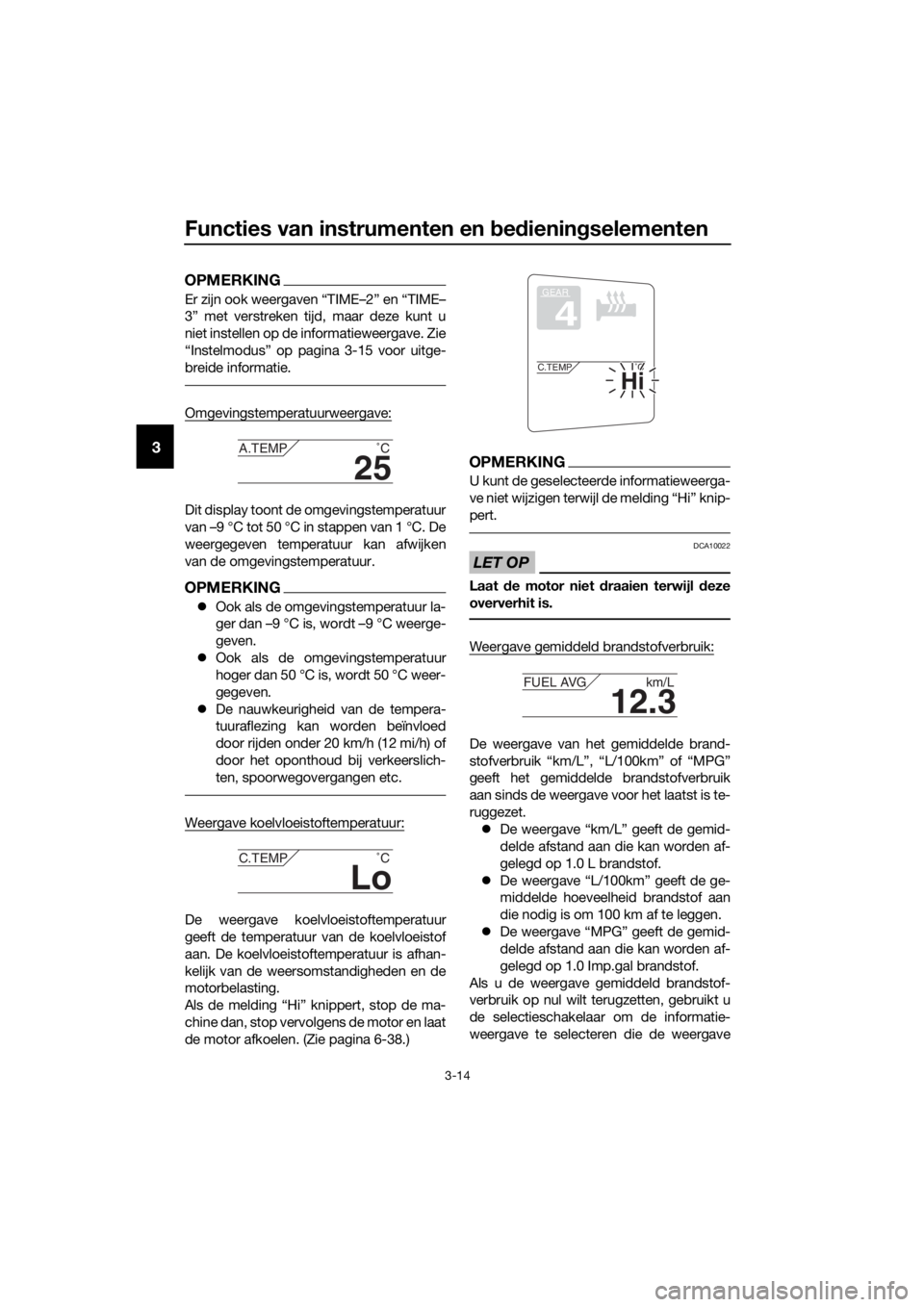

OPMERKING
Er zijn ook weergaven “TIME–2” en “TIME–
3” met verstreken tijd, maar deze kunt u
niet instellen op de informatieweergave. Zie
“Instelmodus” op pagina 3-15 voor uitge-
breide informatie.
Omgevingstemperatuurweergave:
Dit display toont de omgevingstemperatuur
van –9 °C tot 50 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de omgevingstemperatuur.
OPMERKING
Ook als de omgevingstemperatuur la-
ger dan –9 °C is, wordt –9 °C weerge-
geven.
 Ook als de omgevingstemperatuur
hoger dan 50 °C is, wordt 50 °C weer-
gegeven.
 De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door rijden onder 20 km/h (12 mi/h) of
door het oponthoud bij verkeerslich-
ten, spoorwegovergangen etc.
Weergave koelvloeistoftemperatuur:
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan. De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden en de
motorbelasting.
Als de melding “Hi” knippert, stop de ma-
chine dan, stop vervolgens de motor en laat
de motor afkoelen. (Zie pagina 6-38.)
OPMERKING
U kunt de geselecteerde informatieweerga-
ve niet wijzigen terwijl de melding “Hi” knip-
pert.
LET OP
DCA10022
Laat de motor niet draaien terwijl d eze
oververhit is.
Weergave gemiddeld brandstofverbruik:
De weergave van het gemiddelde brand-
stofverbruik “km/L”, “L/100km” of “MPG”
geeft het gemiddelde brandstofverbruik
aan sinds de weergave voor het laatst is te-
ruggezet.  De weergave “km/L” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 L brandstof.
 De weergave “L/100km” geeft de ge-
middelde hoeveelheid brandstof aan
die nodig is om 100 km af te leggen.
 De weergave “MPG” geeft de gemid-
delde afstand aan die kan worden af-
gelegd op 1.0 Imp.gal brandstof.
Als u de weergave gemiddeld brandstof-
verbruik op nul wilt terugzetten, gebruikt u
de selectieschakelaar om de informatie-
weergave te selecteren die de weergave
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
UB96D2D0.book Page 14 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-15
3
gemiddeld brandstofverbruik bevat. Druk
kort op de “RESET”-toets zodat de weer-
gave gemiddeld brandstofverbruik knippert
en houd vervolgens de “RESET”-toets nog-
maals 2 seconden lang ingedrukt terwijl de
weergave knippert.
OPMERKING
Na het terugstellen van de weergave van
het gemiddelde brandstofverbruik wordt “_
_._” weergegeven totdat de machine 1 km
(0.6 mi) heeft afgelegd.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.
Weergave huidig brandstofverbruik:
De weergave van het huidige brandstofver-
bruik “km/L”, “L/100km” of “MPG” geeft
het brandstofverbruik onder de huidige rij-
omstandigheden aan.
 De weergave “km/L” geeft de afstand
aan die kan worden afgelegd op 1.0 L
brandstof.
 De weergave “L/100km” geeft de hoe-
veelheid brandstof aan die nodig is
om 100 km af te leggen.
 De weergave “MPG” geeft de afstand
aan die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKING
Bij snelheden onder 10 km/h (6 mi/h) wordt
“_ _._” weergegeven.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.
De stan d van de kuipruit afstellen
Als u de kuipruit hoger wilt stellen, drukt u
op de “ ”-zijde van de selectieschake-
laar. Als u de kuipruit lager wilt stellen, drukt
u op de “ ”-zijde van de selectieschake-
laar.
Instelmo dus
OPMERKING
 De versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
 Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gemaakte
instellingen opgeslagen en wordt de
instelmodus vervolgens afgesloten.
Houd de menuschakelaar “MENU” 2 se-
conden lang ingedrukt om de instelmodus
te openen. Houd de menuschakelaar “ME-
NU” opnieuw ten minste 2 seconden inge-
drukt om de instelmodus af te sluiten en
terug te keren naar de normale weergave.
12.3
CRNT FUEL km/L
1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
UB96D2D0.book Page 15 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-16
3
Temperatuurniveaus van de instellingen
voor de handvatverwarming aanpassen
1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.
2. Druk op de schakelaar “MENU”. De instelweergave voor de handvatver-
warming wordt weergegeven en
“High” knippert in de weergave.
3. Druk op de schakelaar “MENU”. Het temperatuurniveau voor de instelling
voor Hoog gaat knipperen.
Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de schakelaar
“MENU”. “High” gaat knipperen.
Weer gave Beschrijving
Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
Met deze functie kunt u
het olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
Met deze functie kunt u de
functies “TIME–2” en
“TIME–3” controleren en
terugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijd-
weergaven gestopt, maar
niet teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 99:59
bereiken, worden deze au-
tomatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.
Met deze functie kunt u de
weergave-eenheden scha-
kelen tussen kilometers en
mijlen. Wanneer u kilome-
ters hebt geselecteerd,
kunt u de eenheden voor
brandstofverbruik schake-
len tussen “L/100km” en
“km/L”.
Met deze functie kunt u de
items die in 3 informatie-
weergaven worden ge-
toond wijzigen.
Met deze functie regelt u
de helderheid van het pa-
neel voor de multifunctio-
nele meter, afgestemd op
het aanwezige daglicht.
Met deze functie kunt u de
klok instellen.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Met deze functie kunt u
alle items terugstellen, be-
halve de kilometerteller en
klok.
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB96D2D0.book Page 16 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-17
34. Gebruik de selectieschakelaar om
“Middle” of “Low” te markeren en wij-
zig vervolgens de instelling met de-
zelfde procedure die u hebt gebruikt
voor de instelling voor Hoog.
5. Als u klaar bent met het wijzigen van de instellingen, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de schakelaar
“MENU” om terug te keren naar het in-
stelmodusmenu.
OPMERKING
U kunt de instelling instellen op 10 tempe-
ratuurniveaus.
De onderhoudstellers terugstellen op nul
1. Gebruik de selectieschakelaar om“Maintenance” te markeren. 2. Druk op de schakelaar “MENU” en
druk vervolgens op de toets “RESET”
om het item te selecteren dat u wilt te-
rugstellen.
3. Terwijl het geselecteerde item knip- pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
4. Druk op de schakelaar “MENU” om
terug te keren naar het instelmodus-
menu.
“TIME–2” en “TIME–3” controleren en te-
rugzetten op nul
1. Gebruik de selectieschakelaar om “Time Trip” te markeren.
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB96D2D0.book Page 17 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-18
3
2. Druk op de schakelaar “MENU” om
“TIME–2” en “TIME–3” weer te geven.
Als u een tijdweergave wilt terugzetten
op nul, drukt u op de toets “RESET”
om het item te selecteren dat u wilt te-
rugzetten op nul.
3. Terwijl het geselecteerde item knip- pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
4. Druk op de schakelaar “MENU” om terug te keren naar het instelmodus-
menu.
De eenheden selecteren
1. Gebruik de selectieschakelaar om “Unit” te markeren.
2. Druk op de schakelaar “MENU”. De instelweergave voor de eenheid wordt
weergegeven en “km or mile” knippert
in de weergave. 3. Druk op de schakelaar “MENU”. “km”
of “mile” knippert op het display.
4. Gebruik de selectieschakelaar om “km” of “mile” te selecteren en druk
vervolgens op de schakelaar “MENU”.
OPMERKING
Wanneer “km” is geselecteerd, kunt u
“L/100km” of “km/L” instellen als eenhe-
den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-
bruik in te stellen. Als u “mile” hebt geselec-
teerd, slaat u stap 5 en 6 over.
5. Gebruik de selectieschakelaar om“km/L or L/100km” te selecteren.
6. Druk op de schakelaar “MENU”, ge- bruik de selectieschakelaar om
“L/100km” of “km/L” te selecteren en
druk vervolgens opnieuw op de scha-
kelaar “MENU”.
7. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
schakelaar “MENU” om terug te keren
naar het instelmodusmenu.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UB96D2D0.book Page 18 Friday, September 6, 2019 4:19 PM
