Veiligheidsinformatie
1-3
1
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
g a n a a r d e o p e n l u c h t e n R O E P M E D I S C H E
HULP IN.
 Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
 Laat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
 Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Bela den
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling van
de motor verandert. Wees uiterst voorzich-
tig bij het monteren van accessoires of het
beladen van uw motor, om zo mogelijke
ongevallen te vermijden. Pas extra op wan-
neer u op een motor rijdt die beladen is of
waaraan accessoires zijn gemonteerd.
Hieronder volgen naast de informatie over
accessoires enkele richtlijnen voor het be-
laden van uw motorfiets:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan lei den tot een on geval.
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:  Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk lig-
gen en zo dicht mogelijk bij de motor.
Bevestig zware goederen zo dicht mogelijk bij het midden van de machi-
ne en verdeel het gewicht zo gelijkma-
tig mogelijk over beide zijden om
onbalans of instabiliteit te minimalise-
ren.
 Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
motor zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
• Bevestig nooit omvangrijke of zwa- re goederen aan het stuur, de voor-
vork of het voorwielspatbord.
Dergelijke voorwerpen, inclusief
bagage als slaapzakken, plunjezak-
ken of tenten, kunnen een instabiel
weggedrag of een te trage reactie
op het stuur veroorzaken.
 Deze machine is niet ontworpen
voor het trekken van een aanhan ger
of b evesti gin g van een zijspan.
Orig inele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen
verkrijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-
gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces- soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha acces-
soires die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
Maximale
belastin g:
212 kg (467 lb)
UB96D2D0.book Page 3 Friday, September 6, 2019 4:19 PM

Veiligheidsinformatie
1-4
1
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en
geenstalleerd door een Yamaha dealer.
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten ve rkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op
originele Yamaha accessoires, dient u te
beseffen dat sommige in de handel ver-
krijgbare accessoires of aanpassingssets
niet geschikt zijn vanwege mogelijke veilig-
heidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg,
de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt. • Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
 Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-21
voor de bandenspecificaties en informatie
over het onderhouden en vervangen van
uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.  Verwijder alle loszittende voorwerpen
van de motorfiets.
UB96D2D0.book Page 4 Friday, September 6, 2019 4:19 PM

Veiligheidsinformatie
1-5
1
 Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.
 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UB96D2D0.book Page 5 Friday, September 6, 2019 4:19 PM

Beschrijving
2-1
2
DAU63371
Aanzicht linkerzijde
1 2
3
4
5
67891011
1. Koelvloeistofreservoir (pagina 6-17)
2. Accessoirebox (pagina 3-35)
3. Gereedschapsset (pagina 6-2)
4. Vulplug cardanolie (pagina 6-15)
5. Aftapplug cardanolie (pagina 6-15)
6. Luchtfilterelement (pagina 6-18)
7. Schakelpedaal (pagina 3-24)
8. Olievuldop (pagina 6-12)
9. Oliefilterpatroon (pagina 6-12)
10.Kijkglas olieniveau (pagina 6-12)
11.Olieaftapplug (pagina 6-12)
UB96D2D0.book Page 1 Friday, September 6, 2019 4:19 PM

Beschrijving
2-2
2
DAU63391
Aanzicht rechterzijde
78 5,6
4
32
1
3
1. Opbergcompartiment (pagina 3-34)
2. Tankdop (pagina 3-28)
3. Elektronisch verstelbaar veringsysteem (pagina 3-39)
4. Kuipruit (pagina 3-11)
5. Zekeringen (pagina 6-34)
6. Accu (pagina 6-33)
7. Rempedaal (pagina 3-25)
8. Vloeistofreservoir achterrem (pagina 6-27)
UB96D2D0.book Page 2 Friday, September 6, 2019 4:19 PM

Beschrijving
2-3
2
DAU63401

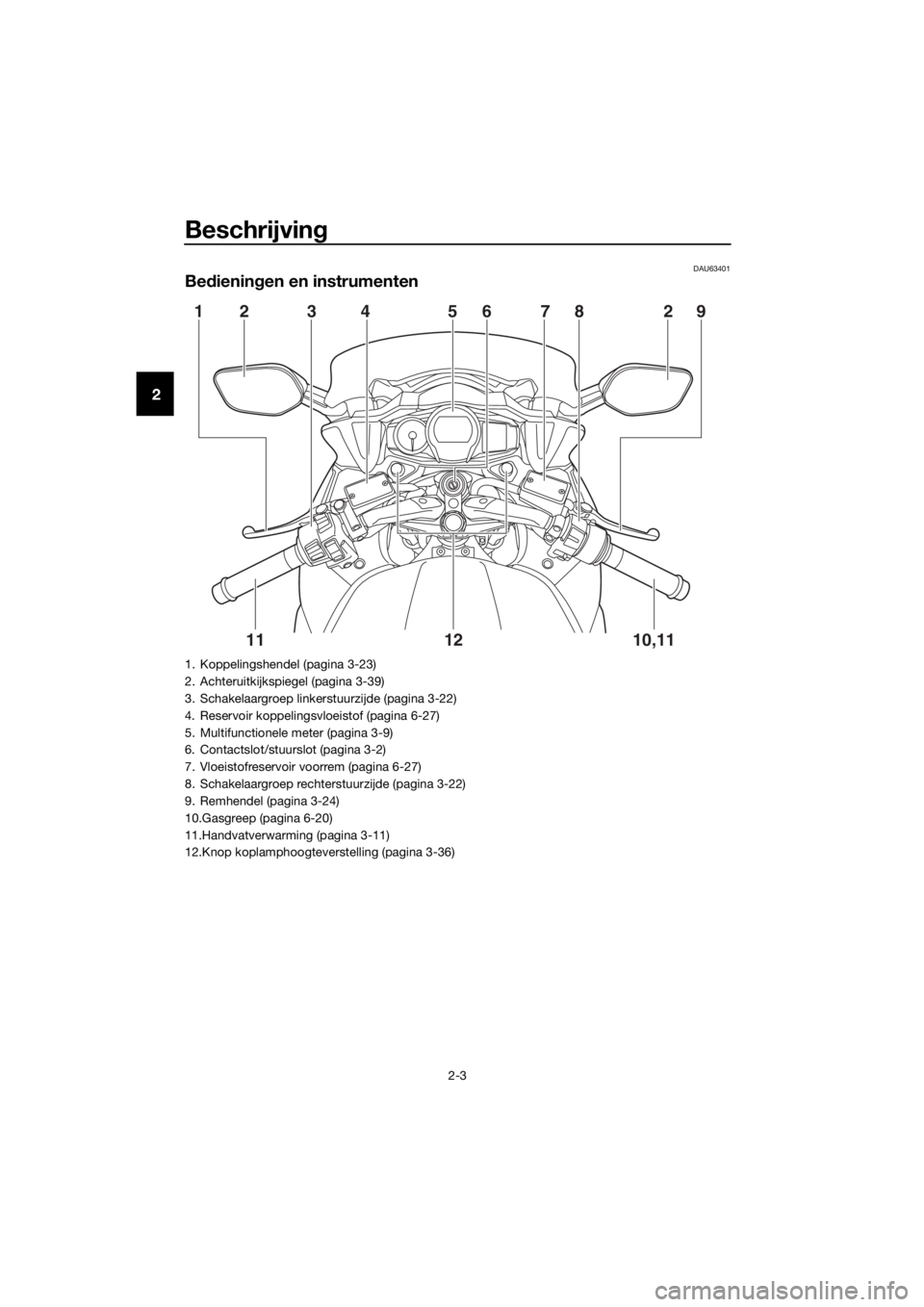

Bedienin gen en instrumenten
12 3 4 5678 29
10,11
12
11
1. Koppelingshendel (pagina 3-23)
2. Achteruitkijkspiegel (pagina 3-39)
3. Schakelaargroep linkerstuurzijde (pagina 3-22)
4. Reservoir koppelingsvloeistof (pagina 6-27)
5. Multifunctionele meter (pagina 3-9)
6. Contactslot/stuurslot (pagina 3-2)
7. Vloeistofreservoir voorrem (pagina 6-27)
8. Schakelaargroep rechterstuurzijde (pagina 3-22)
9. Remhendel (pagina 3-24)
10.Gasgreep (pagina 6-20)
11.Handvatverwarming (pagina 3-11)
12.Knop koplamphoogteverstelling (pagina 3-36)
UB96D2D0.book Page 3 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-1
3
DAU1097A
Start blokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
 een codeersleutel
 twee standaardsleutels
 een transponder (in elke sleutel)
 een startblokkeereenheid (op het
voertuig)
 een ECU (op het voertuig)
 een controlelampje voor het systeem
(pagina 3-5)
Over de sleutels
De codeersleutel is de hoofdsleutel van het
systeem. Met de codeersleutel kunnen co-
des worden geregistreerd in elke stan-
daardsleutel. Bewaar de codeersleutel op
een veilige plaats. Gebruik een standaard-
sleutel voor uw dagelijkse ritten.
Ga als een sleutel opnieuw moet worden
gecodeerd of vervangen met de codeer-
sleutel en resterende standaardsleutels
naar een Yamaha dealer om de registratie
te laten uitvoeren.
OPMERKING
 Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.
 Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnen
ze signaalstoring veroorzaken.
LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de co deersleu-
tel bent verloren, kan de machine no g
wor den gestart met de bestaan de stan-
d aar dsleutels. Het is echter niet meer
mo gelijk om een nieuwe stan daar dsleu-
tel te re gistreren. Als alle sleutels zijn
verloren of bescha digd, moet het volle-
d ig e start blokkeersysteem wor den ver-
van gen. Ga d aarom zor gvul dig met d e
sleutels om.  Dompel ze niet on der in water.
 Stel ze niet bloot aan ho ge tempe-
raturen.
 Plaats ze niet in de buurt van ma g-
neten.
 Plaats ze niet in de buurt van appa-
raten die elektrische si gnalen uit-
zen den.
 Ga er niet ruw mee om.
 Pro
bee

r ze niet te slijpen of te wijzi-
g en.
 Pro beer ze niet uit elkaar te halen.
 Han g nooit twee sleutels van een
start blokkeersysteem aan dezelf de
sleutelrin g.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
UB96D2D0.book Page 1 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-2
3
DAU10474
Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
OPMERKING
Gebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU85040ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge-
start. De sleutel kan niet worden uitgeno-
men.
OPMERKING
Laat om ontladen van de accu te voor-
komen het contactslot niet ingescha-
keld zonder dat de motor draait.
 De koplamp gaat automatisch bran-
den als de motor wordt gestart.
DAU10662OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit d e sleutel naar “OFF” of
“LOCK” terwijl d e machine rijdt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van de controle of een on ge-
val.
DAU10696LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of rechts.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts of links
te draaien.
P
ON
OFF
LOCK
1. Drukken.
2. Draaien.
12
UB96D2D0.book Page 2 Friday, September 6, 2019 4:19 PM
