2020 YAMAHA FJR1300AE reset

Functies van instrumenten en bed ienin gselementen
3-9
3
DAU58237

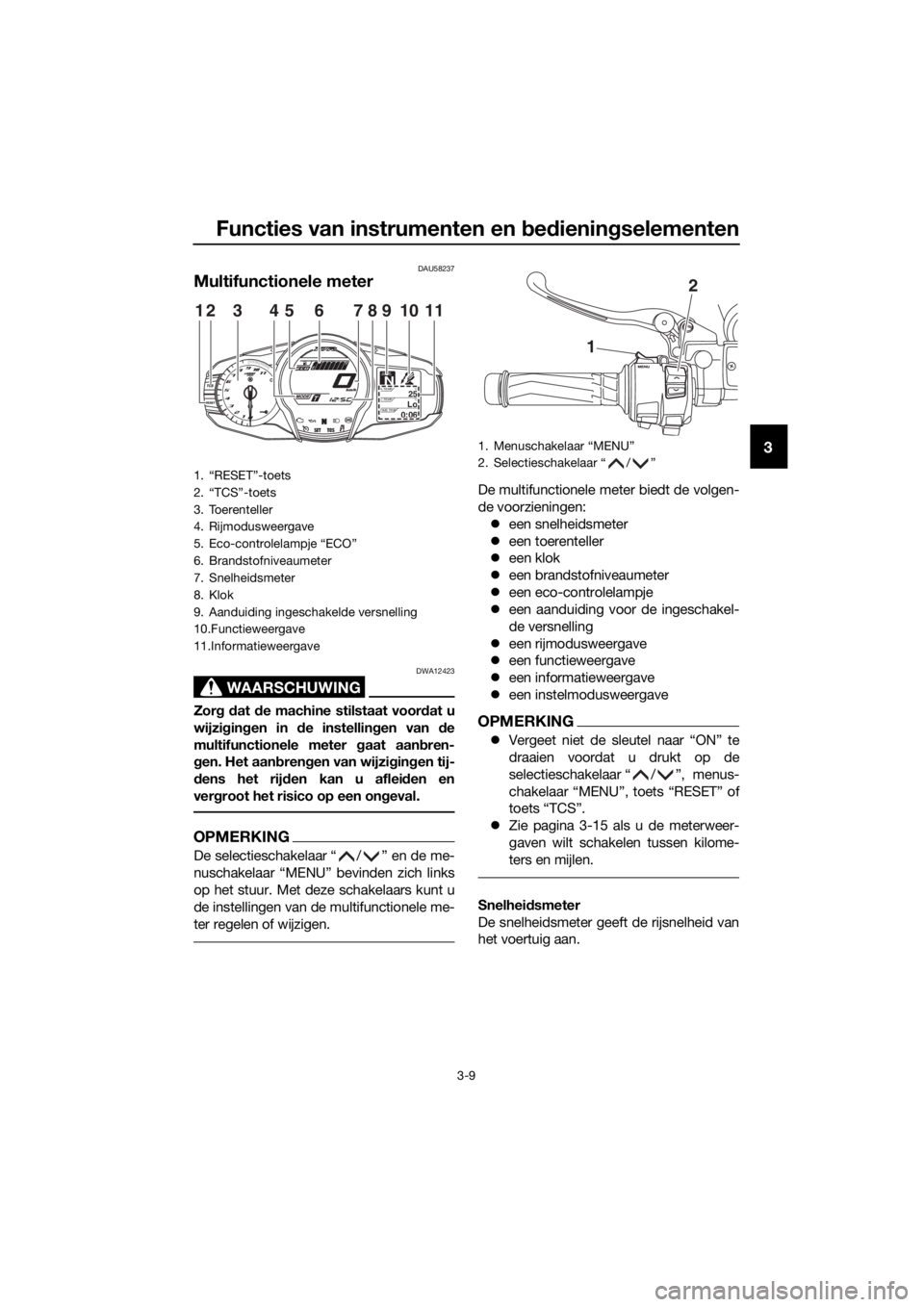

Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voord at u
wijzi gin gen in de instellin gen van d e
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
OPMERKING
De selectieschakelaar “ / ” en de me-
nuschakelaar “MENU” bevinden zich links
op het stuur. Met deze schakelaars kunt u
de instellingen van de multifunctionele me-
ter regelen of wijzigen.
De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een toerenteller
 een klok
 een brandstofniveaumeter
 een eco-controlelampje
 een aanduiding voor de ingeschakel-
de versnelling
 een rijmodusweergave
 een functieweergave
 een informatieweergave
 een instelmodusweergave
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u drukt op de
selectieschakelaar “ / ”, menus-
chakelaar “MENU”, toets “RESET” of
toets “TCS”.
 Zie pagina 3-15 als u de meterweer-
gaven wilt schakelen tussen kilome-
ters en mijlen.
Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. “RESET”-toets
2. “TCS”-toets
3. Toerenteller
4. Rijmodusweergave
5. Eco-controlelampje “ECO”
6. Brandstofniveaumeter
7. Snelheidsmeter
8. Klok
9. Aanduiding ingeschakelde versnelling
10.Functieweergave
11.Informatieweergave
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
1
2
UB96D2D0.book Page 9 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-13
3

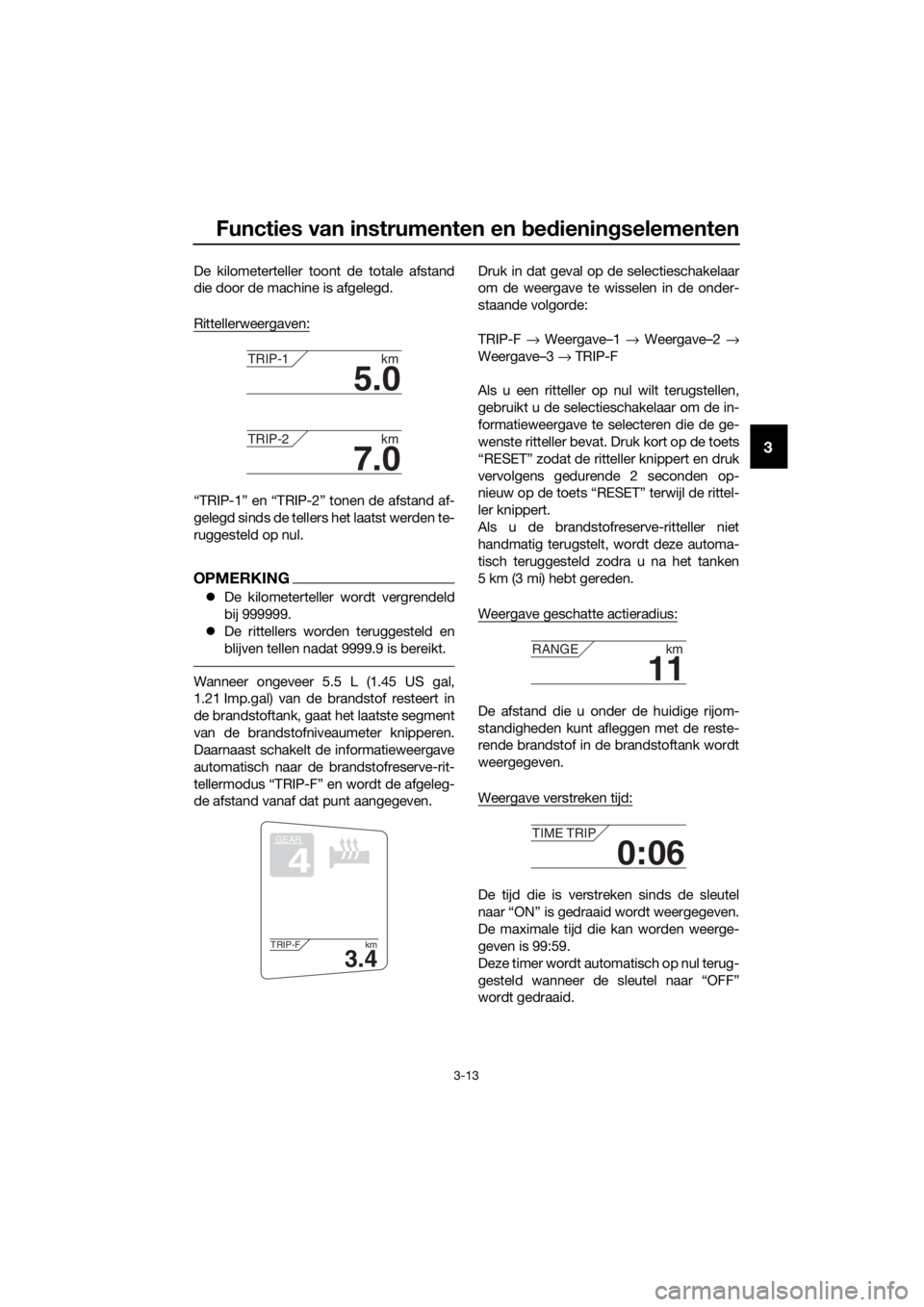

De kilometerteller toont de totale afstand
die door de machine is afgelegd.
Rittellerweergaven:
“TRIP-1” en “TRIP-2” tonen de afstand af-
gelegd sinds de tellers het laatst werden te-
ruggesteld op nul.
OPMERKING
 De kilometerteller wordt vergrendeld
bij 999999.
 De rittellers worden teruggesteld en
blijven tellen nadat 9999.9 is bereikt.
Wanneer ongeveer 5.5 L (1.45 US gal,
1.21 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
Daarnaast schakelt de informatieweergave
automatisch naar de brandstofreserve-rit-
tellermodus “TRIP-F” en wordt de afgeleg-
de afstand vanaf dat punt aangegeven. Druk in dat geval op de selectieschakelaar
om de weergave te wisselen in de onder-
staande volgorde:
TRIP-F
→ Weergave–1 → Weergave–2 →
Weergave–3 → TRIP-F
Als u een ritteller op nul wilt terugstellen,
gebruikt u de selectieschakelaar om de in-
formatieweergave te selecteren die de ge-
wenste ritteller bevat. Druk kort op de toets
“RESET” zodat de ritteller knippert en druk
vervolgens gedurende 2 seconden op-
nieuw op de toets “RESET” terwijl de rittel-
ler knippert.
Als u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld zodra u na het tanken
5 km (3 mi) hebt gereden.
Weergave geschatte actieradius:
De afstand die u onder de huidige rijom-
standigheden kunt afleggen met de reste-
rende brandstof in de brandstoftank wordt
weergegeven.
Weergave verstreken tijd:
De tijd die is verstreken sinds de sleutel
naar “ON” is gedraaid wordt weergegeven.
De maximale tijd die kan worden weerge-
geven is 99:59.
Deze timer wordt auto matisch op nul terug-
gesteld wanneer de sleutel naar “OFF”
wordt gedraaid.
5.0
TRIP-1 km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
UB96D2D0.book Page 13 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-15
3
gemiddeld brandstofverbruik bevat. Druk
kort op de “RESET”-toets zodat de weer-
gave gemiddeld brandstofverbruik knippert
en houd vervolgens de “RESET”-toets nog-
maals 2 seconden lang ingedrukt terwijl de
weergave knippert.
OPMERKING
Na het terugstellen van de weergave van
het gemiddelde brandstofverbruik wordt “_
_._” weergegeven totdat de machine 1 km
(0.6 mi) heeft afgelegd.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.
Weergave huidig brandstofverbruik:
De weergave van het huidige brandstofver-
bruik “km/L”, “L/100km” of “MPG” geeft
het brandstofverbruik onder de huidige rij-
omstandigheden aan.
 De weergave “km/L” geeft de afstand
aan die kan worden afgelegd op 1.0 L
brandstof.
 De weergave “L/100km” geeft de hoe-
veelheid brandstof aan die nodig is
om 100 km af te leggen.
 De weergave “MPG” geeft de afstand
aan die kan worden afgelegd op
1.0 Imp.gal brandstof.
OPMERKING
Bij snelheden onder 10 km/h (6 mi/h) wordt
“_ _._” weergegeven.
LET OP
DCA15474
Bij storin gen wor dt continu “– –.–” weer-
g eg even. Vraa g een Yamaha dealer de
machine te controleren.
De stan d van de kuipruit afstellen
Als u de kuipruit hoger wilt stellen, drukt u
op de “ ”-zijde van de selectieschake-
laar. Als u de kuipruit lager wilt stellen, drukt
u op de “ ”-zijde van de selectieschake-
laar.
Instelmo dus
OPMERKING
 De versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
 Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gemaakte
instellingen opgeslagen en wordt de
instelmodus vervolgens afgesloten.
Houd de menuschakelaar “MENU” 2 se-
conden lang ingedrukt om de instelmodus
te openen. Houd de menuschakelaar “ME-
NU” opnieuw ten minste 2 seconden inge-
drukt om de instelmodus af te sluiten en
terug te keren naar de normale weergave.
12.3
CRNT FUEL km/L
1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
UB96D2D0.book Page 15 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-16
3
Temperatuurniveaus van de instellingen
voor de handvatverwarming aanpassen
1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.
2. Druk op de schakelaar “MENU”. De instelweergave voor de handvatver-
warming wordt weergegeven en
“High” knippert in de weergave.
3. Druk op de schakelaar “MENU”. Het temperatuurniveau voor de instelling
voor Hoog gaat knipperen.
Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de schakelaar
“MENU”. “High” gaat knipperen.
Weer gave Beschrijving
Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
Met deze functie kunt u
het olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
Met deze functie kunt u de
functies “TIME–2” en
“TIME–3” controleren en
terugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijd-
weergaven gestopt, maar
niet teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 99:59
bereiken, worden deze au-
tomatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.
Met deze functie kunt u de
weergave-eenheden scha-
kelen tussen kilometers en
mijlen. Wanneer u kilome-
ters hebt geselecteerd,
kunt u de eenheden voor
brandstofverbruik schake-
len tussen “L/100km” en
“km/L”.
Met deze functie kunt u de
items die in 3 informatie-
weergaven worden ge-
toond wijzigen.
Met deze functie regelt u
de helderheid van het pa-
neel voor de multifunctio-
nele meter, afgestemd op
het aanwezige daglicht.
Met deze functie kunt u de
klok instellen.
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Met deze functie kunt u
alle items terugstellen, be-
halve de kilometerteller en
klok.
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB96D2D0.book Page 16 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-17
34. Gebruik de selectieschakelaar om
“Middle” of “Low” te markeren en wij-
zig vervolgens de instelling met de-
zelfde procedure die u hebt gebruikt
voor de instelling voor Hoog.
5. Als u klaar bent met het wijzigen van de instellingen, gebruikt u de selectie-
schakelaar om “ ” te markeren en
drukt u vervolgens op de schakelaar
“MENU” om terug te keren naar het in-
stelmodusmenu.
OPMERKING
U kunt de instelling instellen op 10 tempe-
ratuurniveaus.
De onderhoudstellers terugstellen op nul
1. Gebruik de selectieschakelaar om“Maintenance” te markeren. 2. Druk op de schakelaar “MENU” en
druk vervolgens op de toets “RESET”
om het item te selecteren dat u wilt te-
rugstellen.
3. Terwijl het geselecteerde item knip- pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
4. Druk op de schakelaar “MENU” om
terug te keren naar het instelmodus-
menu.
“TIME–2” en “TIME–3” controleren en te-
rugzetten op nul
1. Gebruik de selectieschakelaar om “Time Trip” te markeren.
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB96D2D0.book Page 17 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-18
3
2. Druk op de schakelaar “MENU” om
“TIME–2” en “TIME–3” weer te geven.
Als u een tijdweergave wilt terugzetten
op nul, drukt u op de toets “RESET”
om het item te selecteren dat u wilt te-
rugzetten op nul.
3. Terwijl het geselecteerde item knip- pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
4. Druk op de schakelaar “MENU” om terug te keren naar het instelmodus-
menu.
De eenheden selecteren
1. Gebruik de selectieschakelaar om “Unit” te markeren.
2. Druk op de schakelaar “MENU”. De instelweergave voor de eenheid wordt
weergegeven en “km or mile” knippert
in de weergave. 3. Druk op de schakelaar “MENU”. “km”
of “mile” knippert op het display.
4. Gebruik de selectieschakelaar om “km” of “mile” te selecteren en druk
vervolgens op de schakelaar “MENU”.
OPMERKING
Wanneer “km” is geselecteerd, kunt u
“L/100km” of “km/L” instellen als eenhe-
den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-
bruik in te stellen. Als u “mile” hebt geselec-
teerd, slaat u stap 5 en 6 over.
5. Gebruik de selectieschakelaar om“km/L or L/100km” te selecteren.
6. Druk op de schakelaar “MENU”, ge- bruik de selectieschakelaar om
“L/100km” of “km/L” te selecteren en
druk vervolgens opnieuw op de scha-
kelaar “MENU”.
7. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
schakelaar “MENU” om terug te keren
naar het instelmodusmenu.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UB96D2D0.book Page 18 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed iening selementen
3-20
3
De helderheid van het meterpaneel instel-
len
1. Gebruik de selectieschakelaar om
“Brightness” te markeren.
2. Druk op de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om het gewenste helderheidsniveau te selec-
teren en druk vervolgens op de scha-
kelaar “MENU” om terug te keren naar
het instelmodusmenu.
De klok instellen
1. Gebruik de selectieschakelaar om “Clock” te markeren.
2. Druk op de schakelaar “MENU”. 3. Als de urenaanduiding begint te knip-
peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de schakelaar “MENU” en de minutenaanduiding zal gaan knippe-
ren.
5. Gebruik de selectieschakelaar om de minuten in te stellen.
6. Druk op de schakelaar “MENU” om terug te keren naar het instelmodus-
menu.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All Reset” te markeren.
2. Druk op de schakelaar “MENU”.
3. Gebruik de selectieschakelaar om “YES” te markeren en druk dan op de
schakelaar “MENU”.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
UB96D2D0.book Page 20 Friday, September 6, 2019 4:19 PM

Functies van instrumenten en bed ienin gselementen
3-21
3OPMERKING
De kilometerteller en kl ok kunt u niet terug-
stellen.
DAU49433
D-mo de (rijmo dus)
D-mode is een elektronisch geregeld mo-
torprestatiesysteem met twee modusse-
lecties (toermodus “T” en sportmodus “S”).
Druk de rijmodusschakelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-23 voor uitleg over de rijmodusschake-
laar.)
OPMERKING
Maak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.
Toermo dus “T”
De toermodus “T” is geschikt voor verschil-
lende rijsituaties.
Deze modus biedt een soepel rijgedrag van
het lage- tot het hogetoerenbereik.
Sportmo dus “S”
Vergeleken met de toermodus biedt deze
modus een sportievere motorrespons in
het lage- en middelhogetoerenbereik.
All Reset
YES
NO
1. Rijmodusschakelaar “MODE”
STOP
MODE
RUNSTART
1
UB96D2D0.book Page 21 Friday, September 6, 2019 4:19 PM
