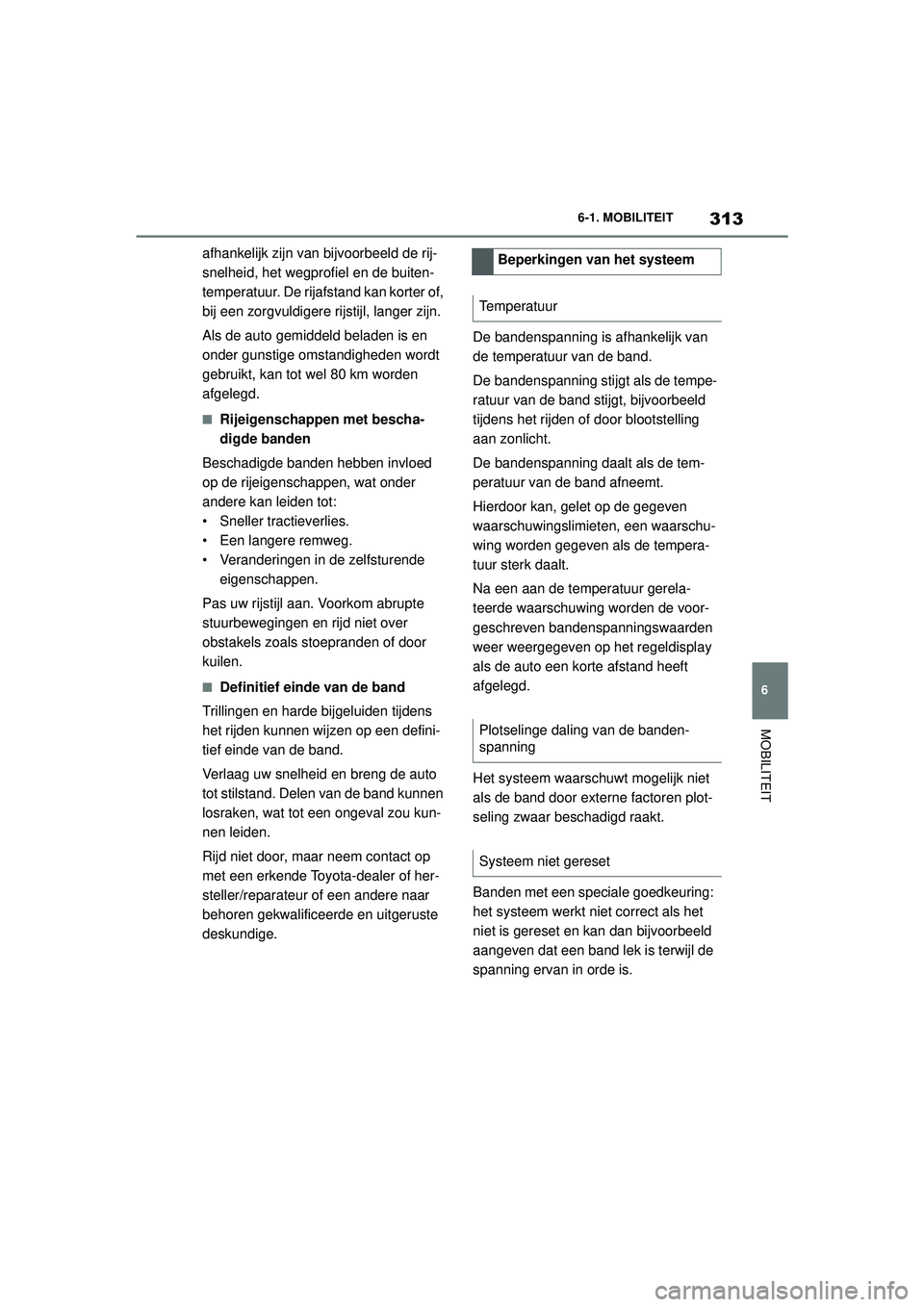

2020 TOYOTA SUPRA display

313
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
afhankelijk zijn van bijvoorbeeld de rij-
snelheid, het wegprofiel en de buiten-
temperatuur. De rijafstand kan korter of,
bij een zorgvuldigere rijstijl, langer zijn.
Als de auto gemiddeld beladen is en
onder gunstige omstandigheden wordt
gebruikt, kan tot wel 80 km worden
afgelegd.
■Rijeigenschappen met bescha-
digde banden
Beschadigde banden hebben invloed
op de rijeigenschappen, wat onder
andere kan leiden tot:
• Sneller tractieverlies.
• Een langere remweg.
• Veranderingen in de zelfsturende eigenschappen.
Pas uw rijstijl aan. Voorkom abrupte
stuurbewegingen en rijd niet over
obstakels zoals stoepranden of door
kuilen.
■Definitief einde van de band
Trillingen en harde bijgeluiden tijdens
het rijden kunnen wijzen op een defini-
tief einde van de band.
Verlaag uw snelheid en breng de auto
tot stilstand. Delen van de band kunnen
losraken, wat tot een ongeval zou kun-
nen leiden.
Rijd niet door, maar neem contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. De bandenspanning is afhankelijk van
de temperatuur van de band.
De bandenspanning stijgt als de tempe-
ratuur van de band stijgt, bijvoorbeeld
tijdens het rijden of door blootstelling
aan zonlicht.
De bandenspanning daalt als de tem-
peratuur van de band afneemt.
Hierdoor kan, gelet op de gegeven
waarschuwingslimieten, een waarschu-
wing worden gegeven als de tempera-
tuur sterk daalt.
Na een aan de temperatuur gerela-
teerde waarschuwing worden de voor-
geschreven bandenspanningswaarden
weer weergegeven op het regeldisplay
als de auto een korte afstand heeft
afgelegd.
Het systeem waarschuwt mogelijk niet
als de band door externe factoren plot-
seling zwaar beschadigd raakt.
Banden met een speciale goedkeuring:
het systeem werkt niet
correct als het
niet is gereset en kan dan bijvoorbeeld
aangeven dat een band lek is terwijl de
spanning ervan in orde is. Beperkingen van het systeem
Temperatuur
Plotselinge daling van de banden-
spanning
Systeem niet gereset
Supra_OM_General_OM99V80E_1_1911.book Page 313 Thursday, October 31, 2019 2:57 PM

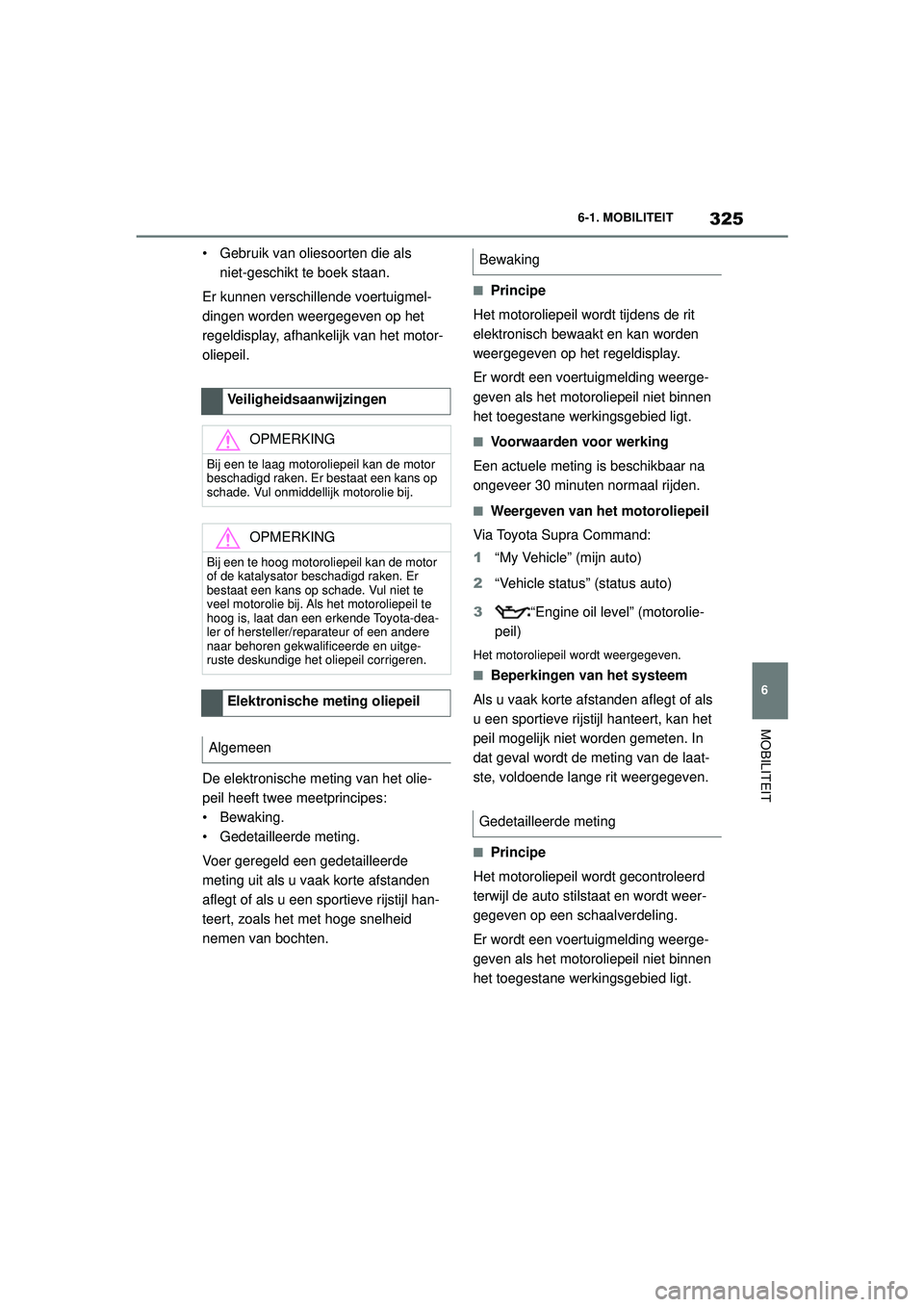

325
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
• Gebruik van oliesoorten die als
niet-geschikt te boek staan.
Er kunnen verschillende voertuigmel-
dingen worden weergegeven op het
regeldisplay, afhankelijk van het motor-
oliepeil.
De elektronische meting van het olie-
peil heeft twee meetprincipes:
• Bewaking.
• Gedetailleerde meting.
Voer geregeld een gedetailleerde
meting uit als u vaak korte afstanden
aflegt of als u een sportieve rijstijl han-
teert, zoals het met hoge snelheid
nemen van bochten.
■Principe
Het motoroliepeil wordt tijdens de rit
elektronisch bewaakt en kan worden
weergegeven op het regeldisplay.
Er wordt een voertuigmelding weerge-
geven als het motoroliepeil niet binnen
het toegestane werkingsgebied ligt.
■Voorwaarden voor werking
Een actuele meting is beschikbaar na
ongeveer 30 minuten normaal rijden.
■Weergeven van het motoroliepeil
Via Toyota Supra Command:
1 “My Vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Engine oil level” (motorolie-
peil)
Het motoroliepeil wordt weergegeven.
■Beperkingen van het systeem
Als u vaak korte afstanden aflegt of als
u een sportieve rijstijl hanteert, kan het
peil mogelijk niet worden gemeten. In
dat geval wordt de meting van de laat-
ste, voldoende lange rit weergegeven.
■Principe
Het motoroliepeil wordt gecontroleerd
terwijl de auto stilstaat en wordt weer-
gegeven op een schaalverdeling.
Er wordt een voertuigmelding weerge-
geven als het motoroliepeil niet binnen
het toegestane werkingsgebied ligt.
Veiligheidsaanwijzingen
OPMERKING
Bij een te laag motoroliepeil kan de motor
beschadigd raken. Er bestaat een kans op
schade. Vul onmiddellijk motorolie bij.
OPMERKING
Bij een te hoog motoroliepeil kan de motor
of de katalysator beschadigd raken. Er
bestaat een kans op schade. Vul niet te
veel motorolie bij. Als het motoroliepeil te
hoog is, laat dan een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige het oliepeil corrigeren.
Elektronische meting oliepeil
Algemeen
Bewaking
Gedetailleerde meting
Supra_OM_General_OM99V80E_1_1911.book Page 325 Thursday, October 31, 2019 2:57 PM

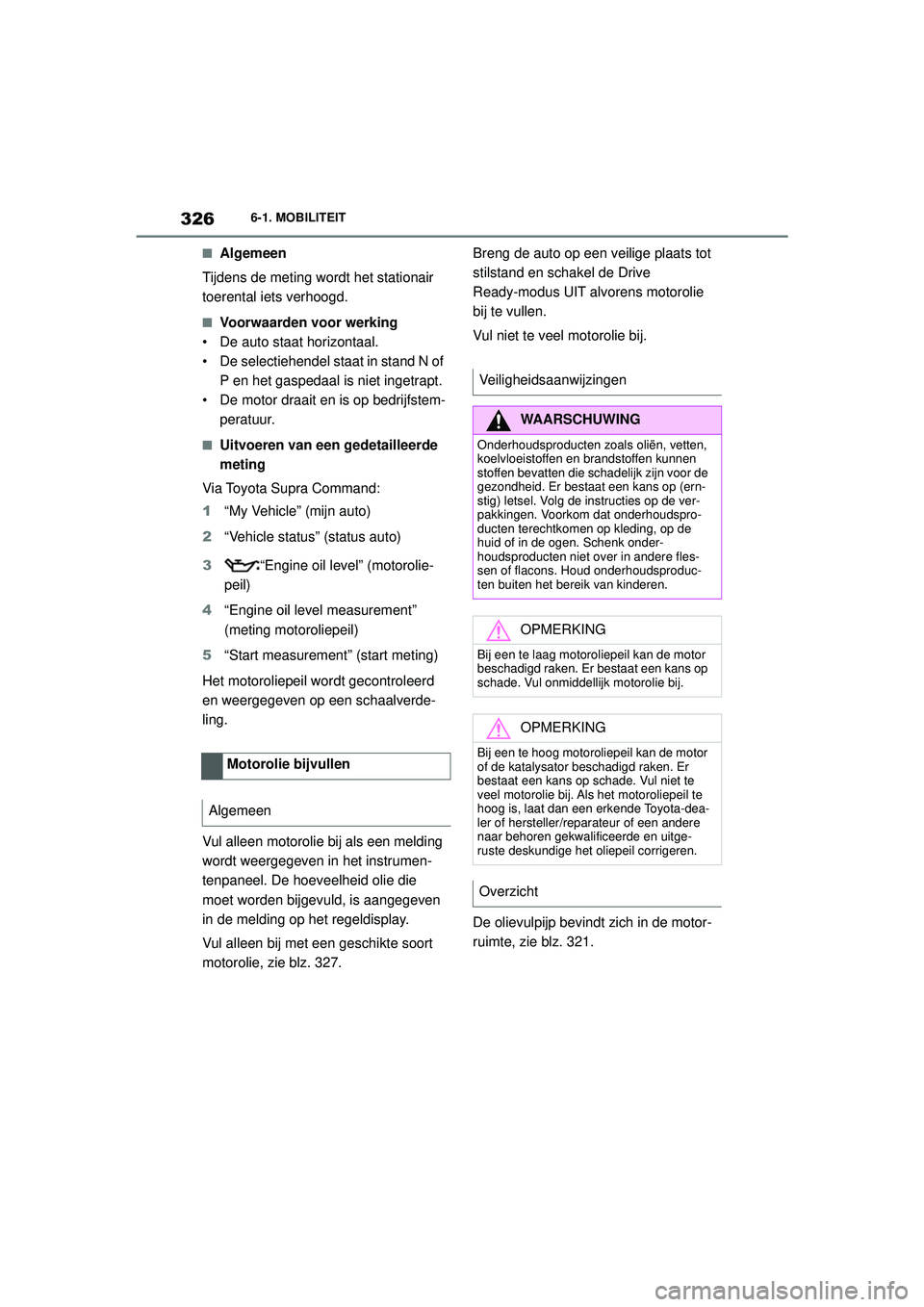

326
Handleiding Supra6-1. MOBILITEIT
■Algemeen
Tijdens de meting wordt het stationair
toerental iets verhoogd.
■Voorwaarden voor werking
• De auto staat horizontaal.
• De selectiehendel staat in stand N of
P en het gaspedaal is niet ingetrapt.
• De motor draait en is op bedrijfstem- peratuur.
■Uitvoeren van een gedetailleerde
meting
Via Toyota Supra Command:
1 “My Vehicle” (mijn auto)
2 “Vehicle status” (status auto)
3 “Engine oil level” (motorolie-
peil)
4 “Engine oil level measurement”
(meting motoroliepeil)
5 “Start measurement” (start meting)
Het motoroliepeil wordt gecontroleerd
en weergegeven op een schaalverde-
ling.
Vul alleen motorolie bij als een melding
wordt weergegeven in het instrumen-
tenpaneel. De hoeveelheid olie die
moet worden bijgevuld, is aangegeven
in de melding op het regeldisplay.
Vul alleen bij met een geschikte soort
motorolie, zie blz. 327. Breng de auto op een veilige plaats tot
stilstand en schakel de Drive
Ready-modus UIT alvorens motorolie
bij te vullen.
Vul niet te veel motorolie bij.
De olievulpijp bevindt zich in de motor-
ruimte, zie blz. 321.
Motorolie bijvullen
Algemeen
Veiligheidsaanwijzingen
WAARSCHUWING
Onderhoudsproducten zoals oliën, vetten,
koelvloeistoffen en brandstoffen kunnen
stoffen bevatten die sc hadelijk zijn voor de
gezondheid. Er bestaat een kans op (ern-
stig) letsel. Volg de instructies op de ver-
pakkingen. Voorkom dat onderhoudspro-
ducten terechtkomen op kleding, op de
huid of in de ogen. Schenk onder-
houdsproducten niet over in andere fles-
sen of flacons. Houd onderhoudsproduc-
ten buiten het bereik van kinderen.
OPMERKING
Bij een te laag motoroliepeil kan de motor
beschadigd raken. Er bestaat een kans op
schade. Vul onmiddellijk motorolie bij.
OPMERKING
Bij een te hoog motoroliepeil kan de motor
of de katalysator beschadigd raken. Er
bestaat een kans op schade. Vul niet te
veel motorolie bij. Al s het motoroliepeil te
hoog is, laat dan een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige het oliepeil corrigeren.
Overzicht
Supra_OM_General_OM99V80E_1_1911.book Page 326 Thursday, October 31, 2019 2:57 PM

331
6
Handleiding Supra 6-1. MOBILITEIT
MOBILITEIT
Dit hoofdstuk beschrijft alle standaard,
landspecifieke en speciale uitrusting
die beschikbaar is voor de modelserie.
Daardoor worden mogelijk uitrusting en
functies beschreven die niet in uw auto
aanwezig zijn, bijvoorbeeld als gevolg
van de geselecteerde optionele uitrus-
ting of de landenspecificatie. Dit geldt
ook voor functies en systemen met
betrekking tot veiligheid. Houd u bij het
gebruik van de bijbehorende functies
en systemen aan de desbetreffende
wet- en regelgeving.
Het onderhoudssysteem geeft aan
welke onderhoudswerkzaamheden
nodig zijn om te helpen de veiligheid op
de weg en de veiligheid van de auto te
behouden.
De exacte benodigde werkzaamheden
en de onderhoudsintervallen verschil-
len mogelijk, afhankelijk van de land-
specificaties.
Vervangingswerkzaamheden, vervan-
gingsonderdelen, bedrijfsmiddelen en
slijtagematerialen worden apart bere-
kend. Voor meer informatie kunt u
terecht bij een dealer van de fabrikant
of een andere gekwalificeerde dealer of
gespecialiseerde werkplaats.
Sensoren en speciale algoritmen bewa-
ken de omstandigheden waarin de auto
wordt gebruikt. CBS gebruikt deze
informatie om te bepalen of onderhoud
nodig is.
Het systeem maakt het dus mogelijk
om de omvang van de onderhouds-
werkzaamheden af te stemmen op het
individuele gebruiksprofiel.
Informatie over onderhoudsvereisten,
zie blz. 169, kan worden weergegeven
op het regeldisplay.
Periodes waarin de auto niet wordt
gebruikt en de accu losgenomen is,
worden buiten beschouwing gelaten.
Laat in dergelijke gevallen tijdsafhanke-
lijke onderhoudsprocedures, bijvoor-
beeld voor de remvloeistof en, indien
van toepassing, de motorolie en het
microfilter/geactiveerde koolstoffilter,
bijwerken door een dealer van de fabri-
kant of een andere gekwalificeerde
dealer of gespecialiseerde werkplaats.
Onderhoud
Uitrusting
Onderhoudssysteem
Condition Based Service (CBS)
Principe
Algemeen
Stallingsperiodes
Supra_OM_General_OM99V80E_1_1911.book Page
331 Thursday, October 31, 2019 2:57 PM

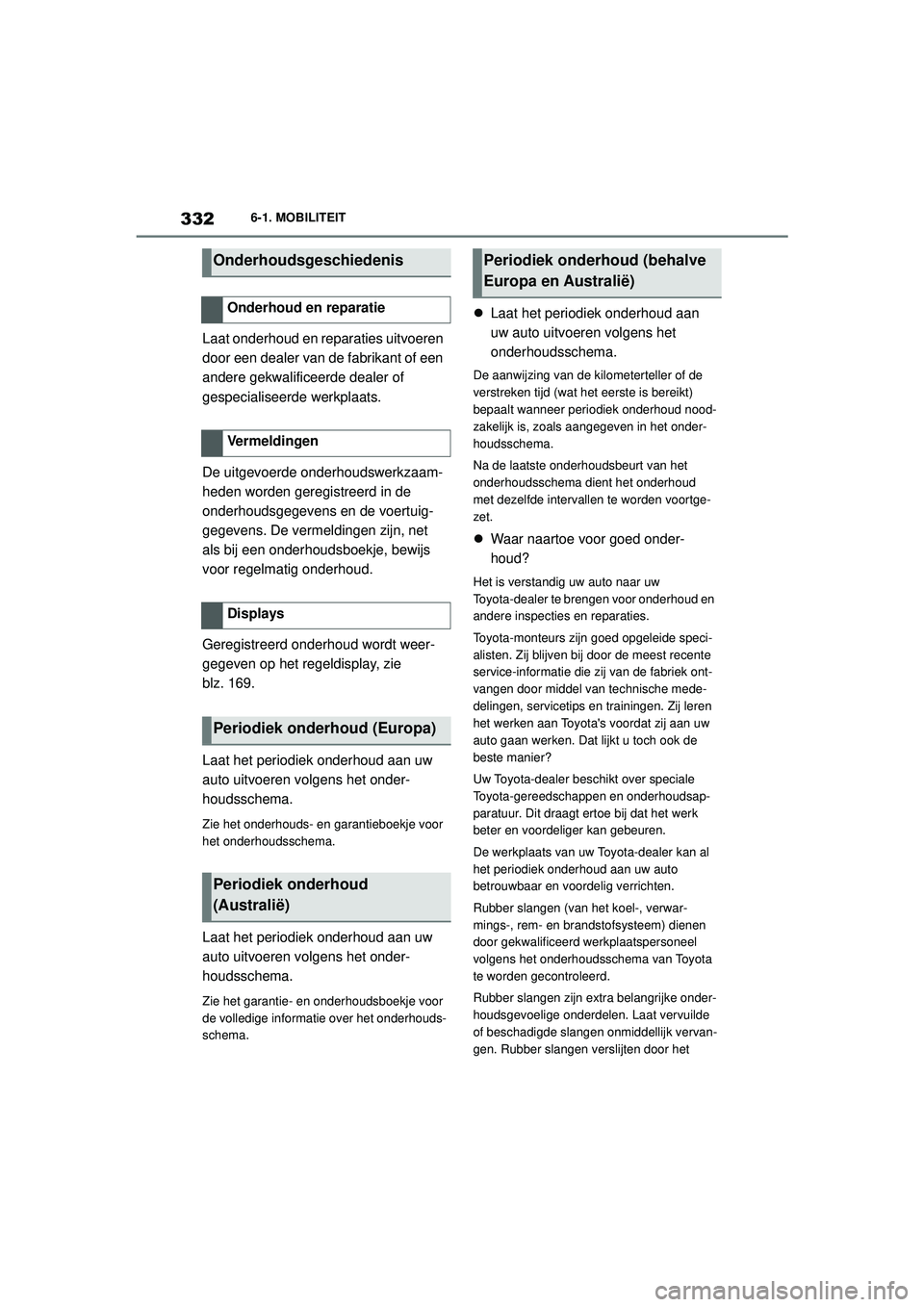

332
Handleiding Supra6-1. MOBILITEIT
Laat onderhoud en reparaties uitvoeren
door een dealer van de fabrikant of een
andere gekwalificeerde dealer of
gespecialiseerde werkplaats.
De uitgevoerde onderhoudswerkzaam-
heden worden geregistreerd in de
onderhoudsgegevens en de voertuig-
gegevens. De vermeldingen zijn, net
als bij een onderhoudsboekje, bewijs
voor regelmatig onderhoud.
Geregistreerd onderhoud wordt weer-
gegeven op het regeldisplay, zie
blz. 169.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhouds- en garantieboekje voor
het onderhoudsschema.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het garantie- en onderhoudsboekje voor
de volledige informatie over het onderhouds-
schema.

Laat het periodiek onderhoud aan
uw auto uitvoeren volgens het
onderhoudsschema.
De aanwijzing van de kilometerteller of de
verstreken tijd (wat het eerste is bereikt)
bepaalt wanneer periodiek onderhoud nood-
zakelijk is, zoals aangegeven in het onder-
houdsschema.
Na de laatste onderhoudsbeurt van het
onderhoudsschema dient het onderhoud
met dezelfde intervallen te worden voortge-
zet.
Waar naartoe voor goed onder-
houd?
Het is verstandig uw auto naar uw
Toyota-dealer te brengen voor onderhoud en
andere inspecties en reparaties.
Toyota-monteurs zijn goed opgeleide speci-
alisten. Zij blijven bij door de meest recente
service-informatie die zij van de fabriek ont-
vangen door middel van technische mede-
delingen, servicetips en trainingen. Zij leren
het werken aan Toyota's voordat zij aan uw
auto gaan werken. Dat lijkt u toch ook de
beste manier?
Uw Toyota-dealer beschikt over speciale
Toyota-gereedschappen en onderhoudsap-
paratuur. Dit draagt ertoe bij dat het werk
beter en voordeliger kan gebeuren.
De werkplaats van uw Toyota-dealer kan al
het periodiek onderhoud aan uw auto
betrouwbaar en voordelig verrichten.
Rubber slangen (van het koel-, verwar-
mings-, rem- en brandstofsysteem) dienen
door gekwalificeerd werkplaatspersoneel
volgens het onderhoudsschema van Toyota
te worden gecontroleerd.
Rubber slangen zijn extra belangrijke onder-
houdsgevoelige onderdelen. Laat vervuilde
of beschadigde slangen onmiddellijk vervan-
gen. Rubber slangen verslijten door het
Onderhoudsgeschiedenis
Onderhoud en reparatie
Vermeldingen
Displays
Periodiek onderhoud (Europa)
Periodiek onderhoud
(Australië)
Periodiek onderhoud (behalve
Europa en Australië)
Supra_OM_General_OM99V80E_1_1911.book Page 332 Thursday, October 31, 2019 2:57 PM

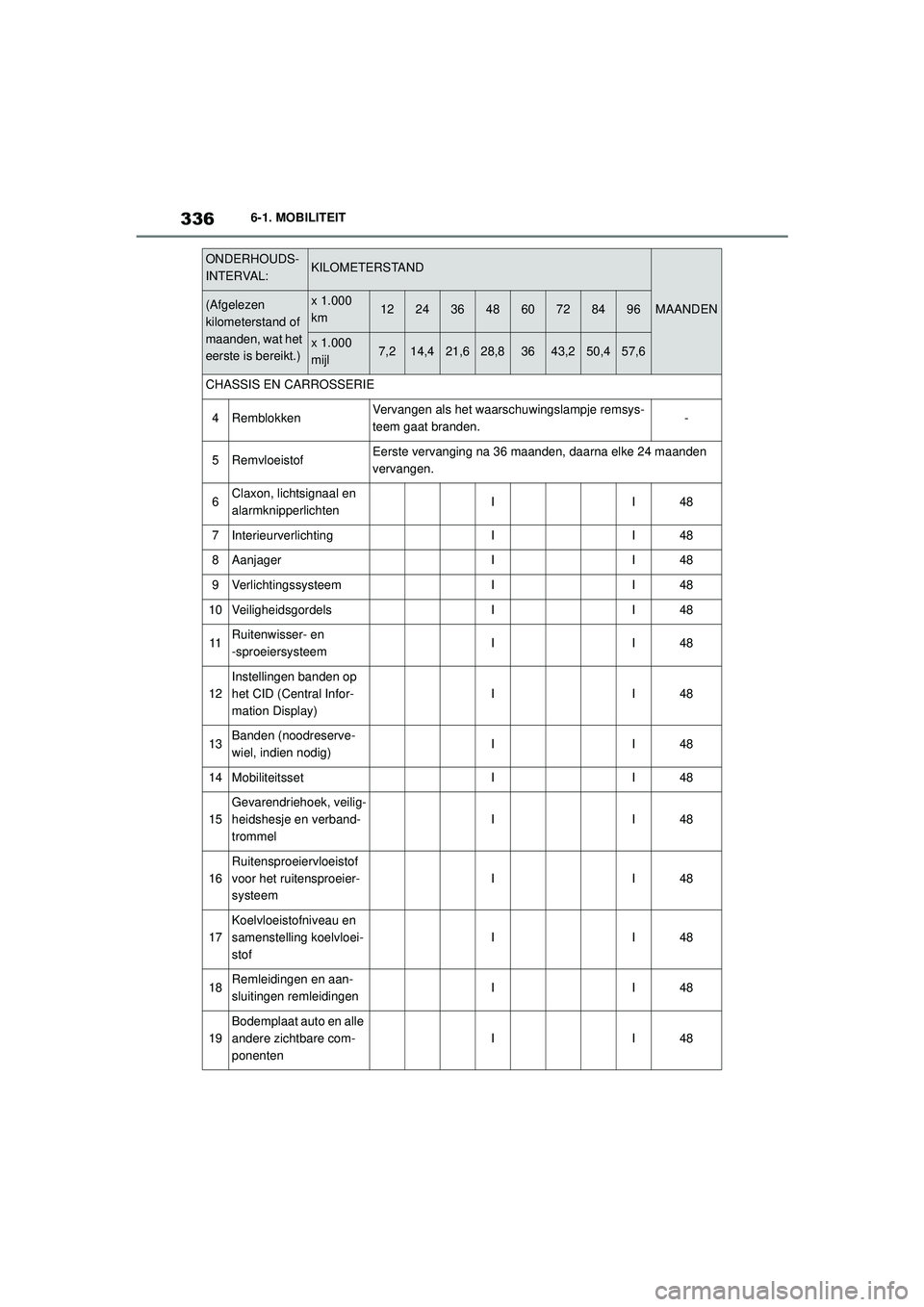

336
Handleiding Supra6-1. MOBILITEIT
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje remsys-
teem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII48
7InterieurverlichtingII48
8AanjagerII48
9VerlichtingssysteemII48
10VeiligheidsgordelsII48
11Ruitenwisser- en
-sproeiersysteemII48
12
Instellingen banden op
het CID (Central Infor-
mation Display)
II48
13Banden (noodreserve-
wiel, indien nodig)II48
14MobiliteitssetII48
15
Gevarendriehoek, veilig-
heidshesje en verband-
trommel
II48
16
Ruitensproeiervloeistof
voor het ruitensproeier-
systeem
II48
17
Koelvloeistofniveau en
samenstelling koelvloei-
stof
II48
18Remleidingen en aan-
sluitingen remleidingenII48
19
Bodemplaat auto en alle
andere zichtbare com-
ponenten
II48
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km1224364860728496
x 1.000
mijl7,214,421,628,83643,250,457,6
Supra_OM_General_OM99V80E_1_1911.book Page
336 Thursday, October 31, 2019 2:57 PM

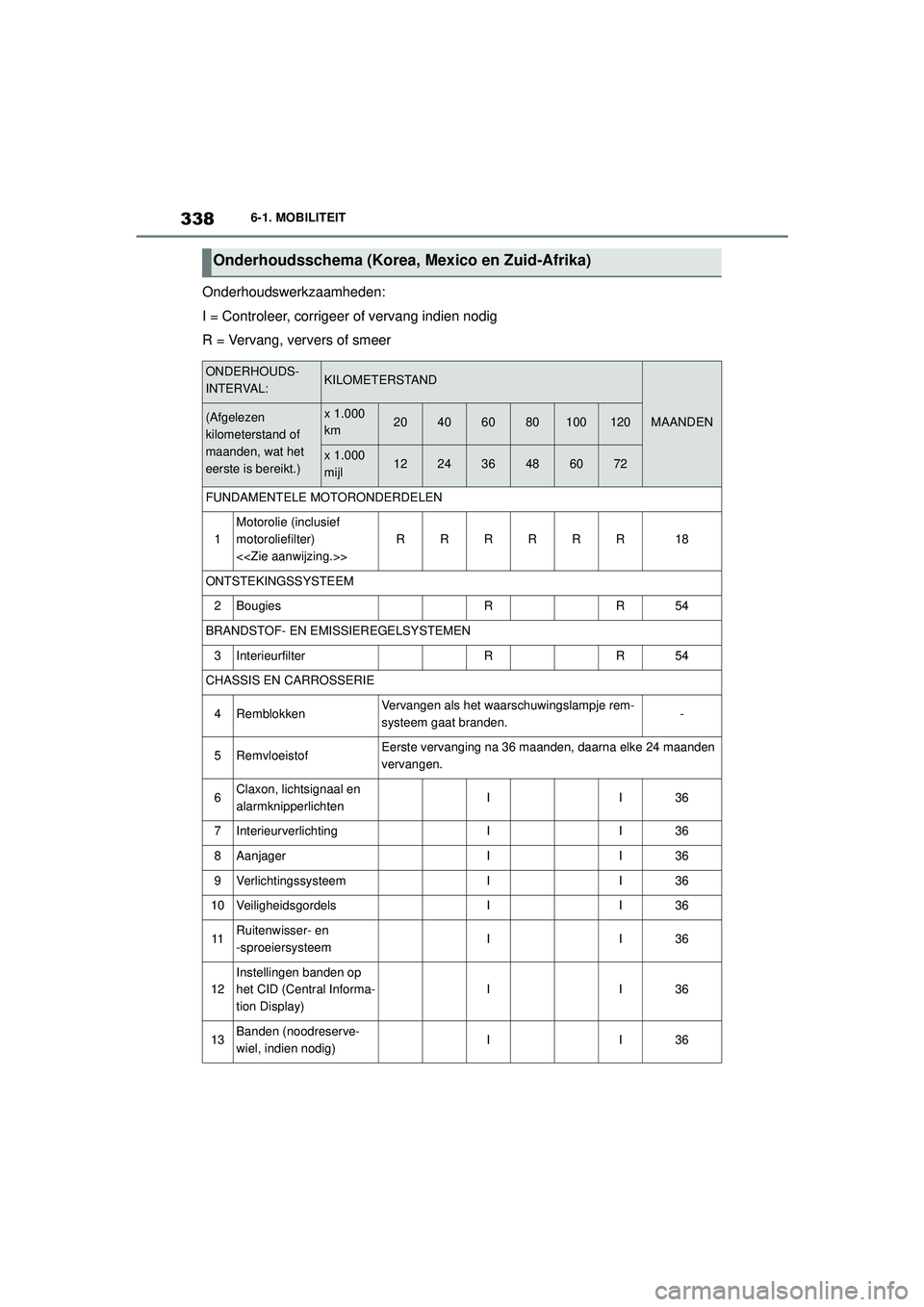

338
Handleiding Supra6-1. MOBILITEIT
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Onderhoudsschema (Korea, Mexico en Zuid-Afrika)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km20406080100120
x 1.000
mijl122436486072
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter)
<>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3InterieurfilterRR54
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en
-sproeiersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
Supra_OM_General_OM99V80E_1_1911.book Page
338 Thursday, October 31, 2019 2:57 PM

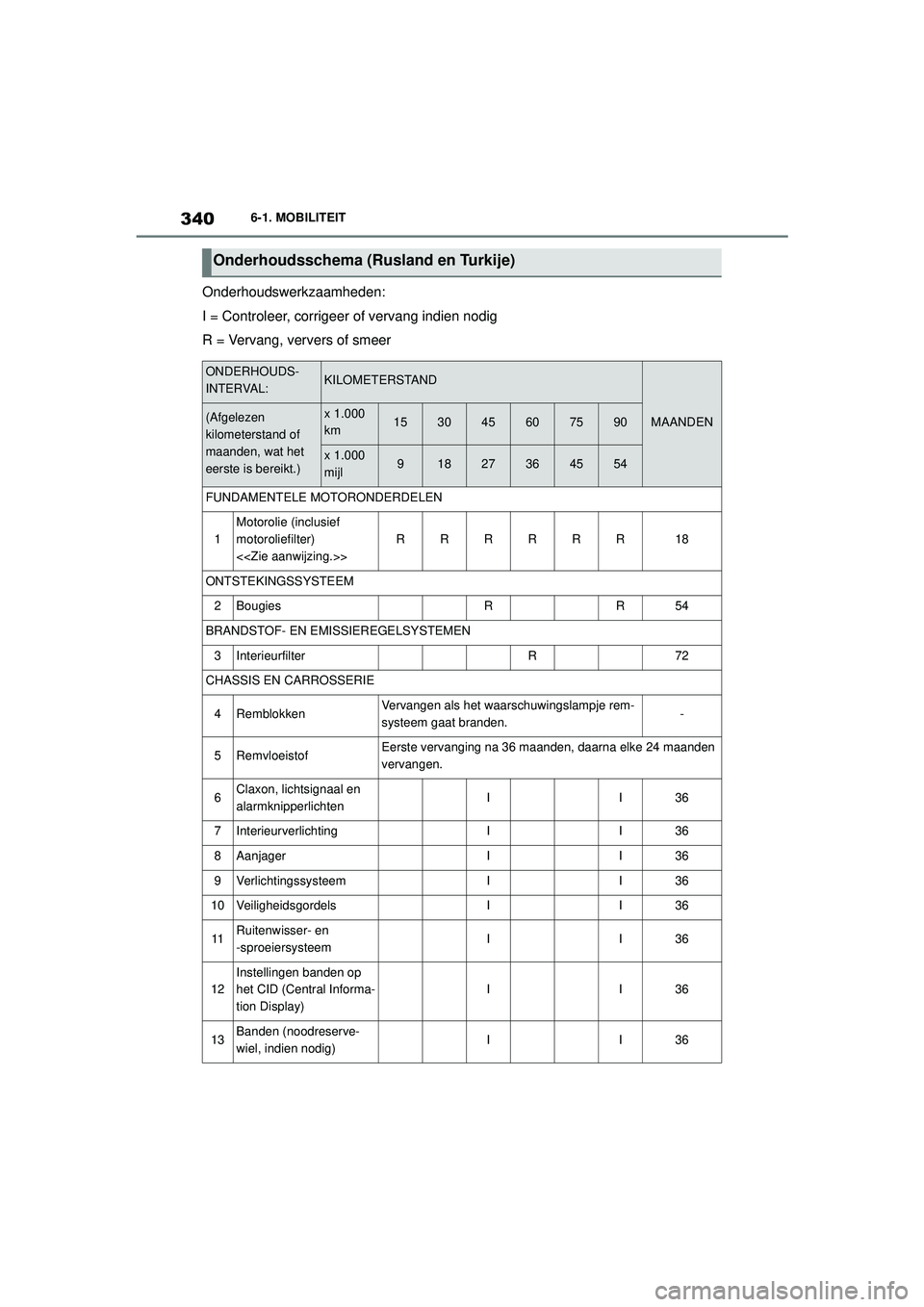

340
Handleiding Supra6-1. MOBILITEIT
Onderhoudswerkzaamheden:
I = Controleer, corrigeer of vervang indien nodig
R = Vervang, ververs of smeer
Onderhoudsschema (Rusland en Turkije)
ONDERHOUDS-
INTERVAL:KILOMETERSTAND
MAANDEN(Afgelezen
kilometerstand of
maanden, wat het
eerste is bereikt.)x 1.000
km153045607590
x 1.000
mijl91827364554
FUNDAMENTELE MOTORONDERDELEN
1
Motorolie (inclusief
motoroliefilter)
<>
RRRRRR18
ONTSTEKINGSSYSTEEM
2BougiesRR54
BRANDSTOF- EN EMISSIEREGELSYSTEMEN
3InterieurfilterR72
CHASSIS EN CARROSSERIE
4RemblokkenVervangen als het waarschuwingslampje rem-
systeem gaat branden.-
5RemvloeistofEerste vervanging na 36 maanden, daarna elke 24 maanden
vervangen.
6Claxon, lichtsignaal en
alarmknipperlichtenII36
7InterieurverlichtingII36
8AanjagerII36
9VerlichtingssysteemII36
10VeiligheidsgordelsII36
11Ruitenwisser- en
-sproeiersysteemII36
12
Instellingen banden op
het CID (Central Informa-
tion Display)
II36
13Banden (noodreserve-
wiel, indien nodig)II36
Supra_OM_General_OM99V80E_1_1911.book Page
340 Thursday, October 31, 2019 2:57 PM
