4044-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Multi-informatiedisplay
In-/uitschakelen van de BSM-functie/RCTA.
Indicatoren in buitenspiegel
BSM-functie:
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem met 2 functies:
De BSM-functie (Blind Spot Moni-
tor)
Helpt de bestuurder bij het nemen
van een beslissing als van rijstrook
wordt gewisseld
 RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
Helpt de bestuurder bij het achteruit-
rijden
Deze functies maken gebruik van
dezelfde sensoren.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De BSM-functie is een aanvullende functie
die de bestuurder er attent op maakt dat er
zich een auto in de dode hoek van de bui-
tenspiegels bevindt of snel van achteren
nadert richting dode hoek. Vertrouw niet
alleen op de BSM-functie. De functie kan
niet beoordelen of u v eilig van rijstrook
kunt wisselen. Wanneer u alleen op de
functie vertrouwt, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
■Waarschuwingen met betrekking tot
het gebruik van de RCTA
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Wanneer u te veel op deze functie ver-
trouwt, kan dit leiden tot een ongeval met
ernstig letsel tot gevolg.
Systeemonderdelen
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 404 Monday, October 7, 2019 3:26 PM

405
4
4-5. Gebruik van de ondersteunende systemen
Rijden
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
RCTA:
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Controlelampje BSM/controlelampje
RCTA OFF
Als de Blind Spot Monitor wordt ingescha-
keld, gaat het controlelampje BSM branden.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Weergave monitorscherm (alleen
RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt het
RCTA-icoon (
Blz. 416) voor de desbetref-
fende zijde weergegeven.
RCTA-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer vanachter de achterstoel.
De BSM-functie en de RCTA kunnen
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. ( Blz. 136)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer kom t mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Blind Spot Monitor Unavaila-
ble” (Blind Spot Monitor niet beschik-
baar), “Rear Cross Traffic Alert
Unavailable” (Rear Cross Traffic Alert
niet beschikbaar) of “RCTA Unavaila-
ble” (RCTA niet beschikbaar) wordt
weergegeven op het multi-informatie-
display
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk op
in de buurt rondom de sensor in de achter-
bumper. ( Blz. 413)
Wanneer het water, de sneeuw, de modder,
enz. rondom de sensor worden verwijderd,
moet het systeem weer normaal gaan wer-
ken.
Ook werkt mogelijk de sensor niet normaal bij
extreem warm of koud weer.
■Wanneer “Blind Spot Monitor System
Malfunction Visit Your Dealer” (Storing
in Blind Spot Monitor. Ga naar uw dea-
ler), “Rear Cross Traffic Alert Malfunc-
tion Visit Your Dealer” (Storing in Rear
Cross Traffic Alert. Ga naar uw dealer)
of “RCTA Malfunction Visit Your Dealer”
(Storing in RCTA. Ga naar uw dealer) op
het multi-informatiedisplay wordt weer-
gegeven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( Blz. 136)In-/uitschakelen van de BSM-
functie/RCTA
C
D
E
pM_RAV4_OM_OM42C76E_(EE).book P age 405 Monday, October 7, 2019 3:26 PM

413
4
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
■Omgaan met de radarsensor
Er zijn Blind Spot Monitor-sensoren
geplaatst aan de binnenzijde links en
rechts van de achterbumper. Houd u aan
het volgende om ervoor te zorgen dat de
Blind Spot Monitor goed werkt.
●Houd de sensoren en de omgeving
ervan op de achterbumper te allen tijde
schoon.
Als een sensor of de omgeving ervan op
de achterbumper vuil is of bedekt is met
sneeuw, werkt de Blind Spot Monitor
mogelijk niet en wordt er een waarschu-
wingsmelding ( Blz. 405) weergege-
ven. Veeg in dat geval het vuil of de
sneeuw weg en rijd gedurende onge-
veer 10 minuten met de auto terwijl aan
de bedrijfscondities voor de BSM-func-
tie ( Blz. 415) wordt voldaan. Laat de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige wanneer de
waarschuwingsmelding niet verdwijnt.
●Stel de sensor en de omgeving ervan op
de achterbumper niet bloot aan krach-
tige schokken.
Als een sensor ook maar iets wordt ver-
plaatst, werkt het systeem mogelijk niet
goed meer en worden auto's mogelijk
niet meer correct gesignaleerd.
Laat in de volgende gevallen uw auto
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schokken.
• Als er krassen op of deuken in de omge- ving van de sensor aanwezig zijn of als
een deel van de sensoren is losgeko-
men.
●Neem de sensor niet uit elkaar.
●Bevestig geen accessoires, (doorzich-
tige) stickers, aluminium tape, enz. op
een sensor of het omliggende gebied op
de achterbumper.
●Breng geen wijzigingen aan de sensor
of de omgeving ervan op de achterbum-
per aan.
●Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
een sensor of de achterbumper moet
worden verwijderd/geplaatst of vervan-
gen.
●Breng geen andere kleur lak dan een
officiële Toyota-kleur aan op de achter-
bumper.
pM_RAV4_OM_OM42C76E_(EE).book P age 413 Monday, October 7, 2019 3:26 PM

4144-5. Gebruik van de ondersteunende systemen
■Auto's die kunnen worden gesignaleerd door de Blind Spot Monitor
De BSM-functie maakt gebruik va n radarsensoren om de volgende s oorten auto's
te signaleren die op een aangrenzende rijstrook rijden en breng t de bestuurder hier-
van op de hoogte via de indicatoren in de buitenspiegels.
Auto's die in het gebied rijden dat niet in de buitenspiegels t e zien in (de dode
hoek)
Auto's die snel van achteren naderen in het gebied dat niet in de buitenspiegels
te zien in (de dode hoek)
■Detectiegebieden BSM-functie
Hieronder staan de gebieden aangegeven waarin auto's kunnen wor den gesigna-
leerd.
Het detectiegebied reikt tot:
Ongeveer 0,5 m - 3,5 m van af de zijkanten van de auto
Het gebied tussen de zijkanten van de auto en 0,5 m vanaf de zijkant van de auto kan niet
worden gesignaleerd.
Ongeveer 1 m vóór de achterbumper
Ongeveer 3 m achter de achterbumper
De Blind Spot Monitor-functie
A
B
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 414 Monday, October 7, 2019 3:26 PM

415
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Ongeveer 3 m - 60 m ac
hter de achterbumper
Hoe groter het snelheidsverschil is tussen uw auto en de gesign aleerde auto, hoe verder weg
de auto wordt gesignaleerd, waardoor de indicator in de buitens piegel gaat branden of knippe-
ren.
■De BSM-functie werkt wanneer
De BSM-functie werkt wanneer aan alle
onderstaande voorwaarden wordt voldaan:
●De BSM-functie is ingeschakeld.
●De selectiehendel staat in een andere
stand dan R.
●De rijsnelheid is hoger dan ongeveer 16
km/h.
■De BSM-functie signaleert een auto
wanneer
De BSM-functie signaleert in de volgende
situaties een auto in het detectiegebied:
●Een auto in een aangrenzende rijstrook uw
auto inhaalt.
●U haalt een auto in een aangrenzende rij-
strook langzaam in.
●Een andere auto binnen het detectiege-
bied komt wanneer deze van rijstrook wis-
selt.
■Omstandigheden waaronder de BSM-
functie een auto niet signaleert
De BSM-functie is niet ontworpen om de vol-
gende typen voertuigen en/of objecten te sig-
naleren:
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Tegemoetkomende auto's
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Auto's achter u die op dezelfde rijstrook rij-
den*
●Auto's die 2 rijstroken van uw auto verwij-
derd zijn*
●Auto's die snel door uw auto worden inge-
haald
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de BSM-
functie mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de BSM-functie auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectie-
gebied komt
• Wanneer het snelheidsverschil tussen uw auto en een andere auto verandert
• Wanneer een auto het detectiegebied bin- nenkomt met ongeveer dezelfde snelheid
als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectiegebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
• Wanneer de rijstroken breed zijn of wan- neer op de rand van een rijstrook wordt
gereden en de auto op een aangrenzende
rijstrook ver van uw auto vandaan is
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectie-
gebied komt
• Direct nadat de BSM-functie/RCTA is inge- schakeld
• Bij het rijden met een aanhangwagen
D
pM_RAV4_OM_OM42C76E_(EE).book P age 415 Monday, October 7, 2019 3:26 PM

4164-5. Gebruik van de ondersteunende systemen
●Onder de volgende omstandigheden is de
kans dat de BSM-functie onnodig een auto
en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen in
de weg, enz.
• Wanneer de rijstroken smal zijn of wan- neer op de rand van een rijstrook wordt
gereden en een auto die op een andere
dan de aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe boch- ten, opeenvolgende bochten of oneffenhe-
den
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tus- sen uw auto en een auto achter u
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Als achter de auto water of sneeuw opge- worpen wordt
■Werking van de RCTA
De RCTA maakt gebr uik van radarsen-
soren om auto's die van rechts of links
achter naderen te s ignaleren en waar-
schuwt de bestuurder voor de aanwe-
zigheid van dergelijke auto's door de
indicatoren in de buitenspiegels te laten
knipperen en een zoem er te laten klin-
ken. Naderende auto's
Detectiegebieden
■Weergave RCTA-icoon (indien
aanwezig)
Wanneer een auto wordt gesignaleerd
die van rechts of links achter nadert,
wordt het volgende weergegeven op
het scherm van he t navigatiesysteem
(indien aanwezig) of het scherm van
het multimediasysteem (indien aanwe-
zig).
 Wanneer de Toyota Parking Assist-
monitor (indien aanwezig) wordt
weergegeven
De Rear Crossing Traffic Alert-
functie (indien aanwezig)
A
B
pM_RAV4_OM_OM42C76E_(EE).book P age 416 Monday, October 7, 2019 3:26 PM

417
4
4-5. Gebruik van de ondersteunende systemen
Rijden

Wanneer de Panoramic View Moni-
tor-monitor (indien aanwezig) wordt
weergegeven
: Er is een storing aanwezig in de RCTA
(  Blz. 405)
■Detectiegebieden RCTA
Hieronder staan de gebieden aange-
geven waarin auto' s kunnen worden
gesignaleerd.
De zoemer kan de bestuurder waarschuwen
voor snellere auto's die van verder weg
naderen.
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8 km/
h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Instellen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay. ( Blz. 136)
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
Naderende autoSnelheid
Afstand
waarschu-
wing bij bena- dering
Snel28 km/h20 m
Langzaam8 km/h5,5 m
A
pM_RAV4_OM_OM42C76E_(EE).book P age 417 Monday, October 7, 2019 3:26 PM

4184-5. Gebruik van de ondersteunende systemen

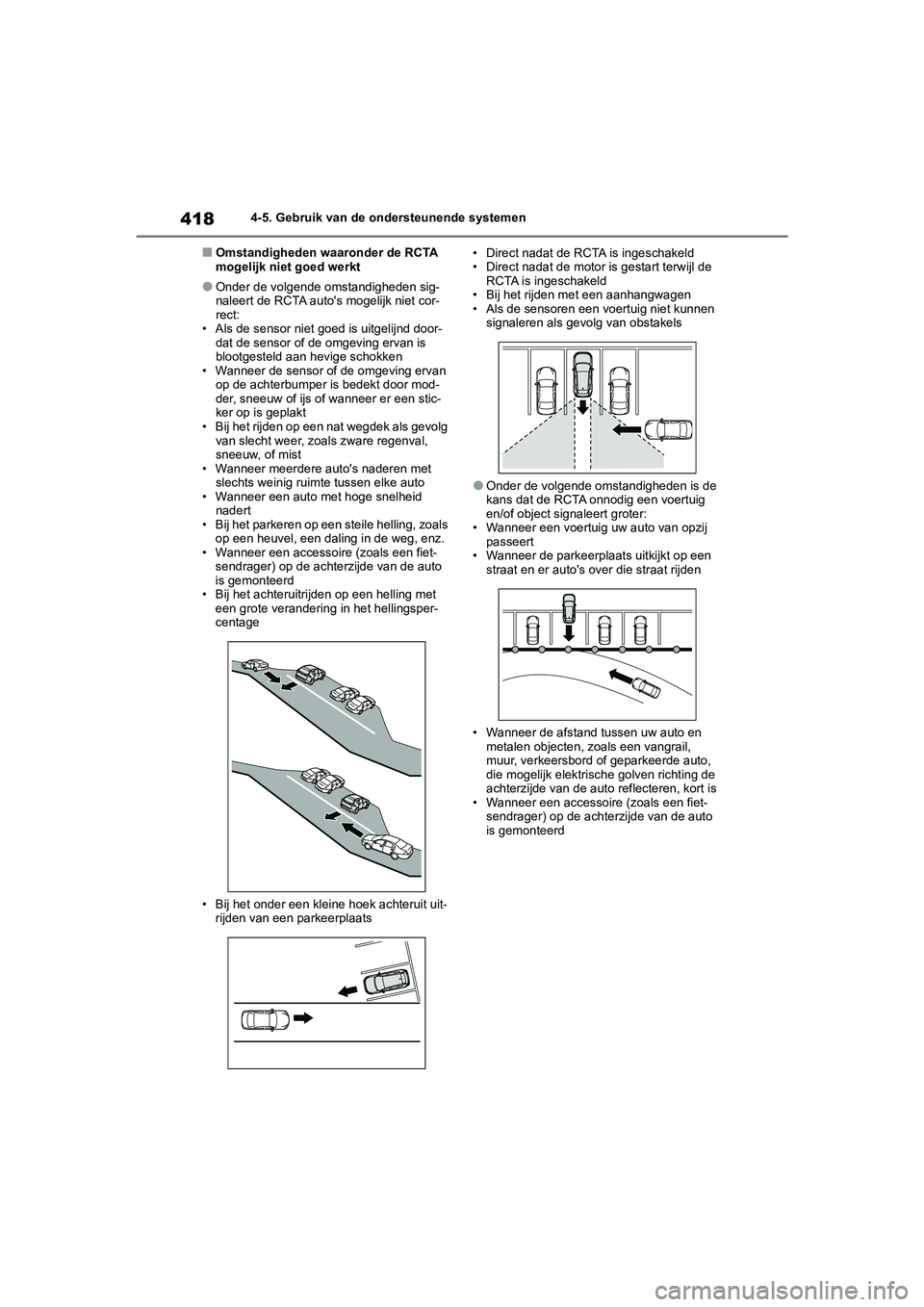

■Omstandigheden waaronder de RCTA
mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de RCTA auto's mogelijk niet cor-
rect:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
• Bij het parkeren op e en steile helling, zoals
op een heuvel, een daling in de weg, enz.
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats • Direct nadat de RCTA is ingeschakeld
• Direct nadat de motor is gestart terwijl de
RCTA is ingeschakeld
• Bij het rijden met een aanhangwagen
• Als de sensoren een voertuig niet kunnen signaleren als gevol g van obstakels
●Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een voertuig
en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrisc he golven richting de
achterzijde van de auto reflecteren, kort is
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
pM_RAV4_OM_OM42C76E_(EE).book P age 418 Monday, October 7, 2019 3:26 PM
