2020 TOYOTA RAV4 sensor

3864-5. Gebruik van de ondersteunende systemen
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●De sensor kan niet goed signaleren omdat
hij ergens door bedekt is.
●Pre Crash Brake-functie is geactiveerd.
●De parkeerrem is geactiveerd.
●De auto wordt door het systeem stilgezet
op een steile helling.
●Als de auto door het systeem is stilgezet,
wordt het volgen van de voorligger in de
volgende gevallen niet hervat:
• De bestuurder draagt geen veiligheidsgor- del.
• Het bestuurdersportier wordt geopend.
• De auto heeft ongeveer 3 minuten stilge- staan.
Als de afstandsregelmodus om een andere
dan de hierboven genoemde redenen auto-
matisch uitgeschakeld wordt, kan er een sto-
ring in het systeem aanwezig zijn. Neem
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Automatisch uitschakelen van de con-
stante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt
automatisch uitgeschakeld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan onge-
veer 16 km/h onder de ingestelde rijsnel-
heid.
●Werkelijke rijsnelheid zakt onder ongeveer
30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●Pre Crash Brake-functie is geactiveerd.
Als de constante-snelheidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■De Dynamic Radar Cruise Control met
Road Sign Assist (auto's met RSA)
werkt mogelijk niet goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelijk niet goed in situa-
ties waarbij de RSA mogelijk niet goed werkt
of niet goed signaleert ( Blz. 375). Contro-
leer daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord met
de snelheidslimiet.
In de onderstaande gevallen wordt de inge-
stelde snelheid mogelijk niet gewijzigd in de
herkende snelheidslimiet door het ingedrukt
houden van de schakelaar +RES/-SET:
●Als er geen informatie over de snelheidsli-
miet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
●Wanneer de herkende snelheidslimiet bui-
ten het snelheidsbereik van het Dynamic
Radar Cruise Control-systeem ligt
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor de Dynamic Radar Cruise Control
met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. ( Blz. 345, 640)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhanke-
lijk van de omstandigheden het rempedaal
wanneer het systeem onvoldoende decele-
reert of bedien het gaspedaal wanneer moet
worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt er
mogelijk geen naderi ngswaarschuwing
(  Blz. 383) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rijden
pM_RAV4_OM_OM42C76E_(EE).book P age 386 Monday, October 7, 2019 3:26 PM

387
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Voertuigen met een relatief kleine achter-
zijde (aanhangwagens zonder lading, enz.)
●Motorfietsen die op dezelfde rijstrook rijden
●Als door omringend verkeer opgeworpen
water of sneeuw de signalering door de
sensor hindert
●Als de achterzijde van de auto ver ingezakt
is (omdat er zware lading in de bagage-
ruimte vervoerd wordt, enz.)
●De voorligger heeft een extreem grote
bodemvrijheid

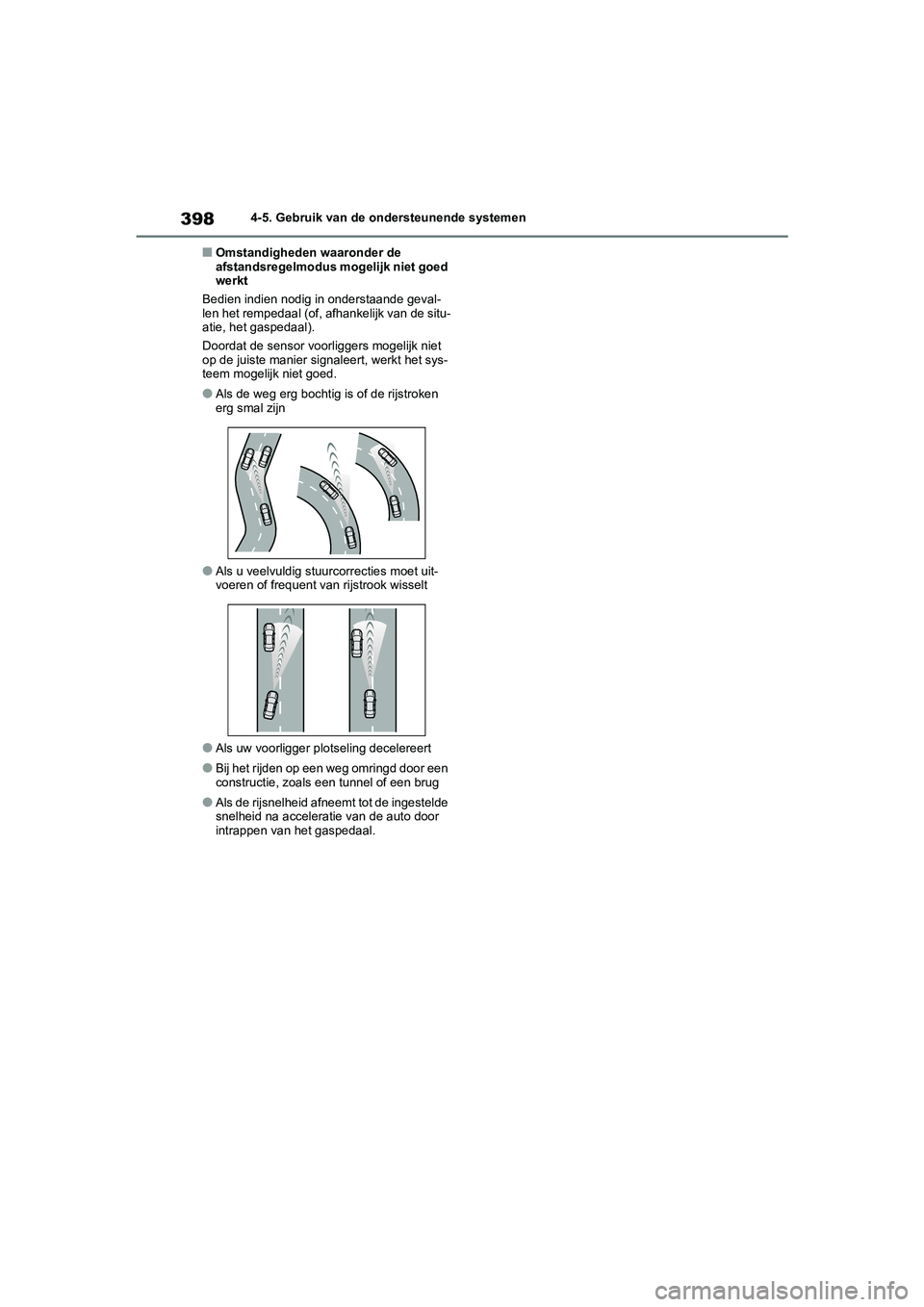

■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet goed
werkt
Bedien indien nodig in onderstaande geval-
len het rempedaal (of, afhankelijk van de situ-
atie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet
op de juiste manier signaleert, werkt het sys-
teem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstroken
erg smal zijn
●Als u veelvuldig stuurcorrecties moet uit-
voeren of frequent van rijstrook wisselt
●Als uw voorligger plotseling decelereert
●Bij het rijden op een weg omringd door een
constructie, zoals een tunnel of een brug
●Als de rijsnelheid afneemt tot de ingestelde
snelheid na acceleratie van de auto door
intrappen van het gaspedaal.
pM_RAV4_OM_OM42C76E_(EE).book P age 387 Monday, October 7, 2019 3:26 PM

3884-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Controlelampjes
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar Cruise
Control*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert en
decelereert de auto automatisch
overeenkomstig de veranderin-
gen in snelheid van de voorligger,
zelfs wanneer het gaspedaal niet
wordt ingetrapt. In de constante-
snelheidsregelmodus rijdt de auto
met een constante snelheid.
Gebruik de Dynamic Radar Cruise
Control op autowegen en snelwe-
gen.
 Afstandsregelmodus ( Blz. 391)
 Constante-snelheidsregelmodus
(Blz. 394)
Systeemonderdelen
A
B
C
:$$56&+8:,1*
■Voor het gebruik van de Dynamic
Radar Cruise Control
●Voor veilig rijden is alleen de bestuurder
verantwoordelijk. Vertrouw niet alleen
op het systeem en rijd voorzichtig door
altijd goed op de omgeving te letten.
●Het Dynamic Radar Cruise Control-sys-
teem biedt ondersteuning bij het rijden
om de bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden onder-
steuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert: Blz. 397
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed
werkt: Blz. 398
A
B
C
D
E
pM_RAV4_OM_OM42C76E_(EE).book P age 388 Monday, October 7, 2019 3:26 PM

3904-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
●Op steile hellingen bergafwaarts of op
afwisselend sterk dalende en sterk stij-
gende wegen
Bij het afdalen van een steile helling kan
de rijsnelheid de ingeste lde snelheid over-
schrijden.
●Op invoegstroken van autowegen en
snelwegen
●Als de weersomstandigheden zo slecht
zijn dat ze een juiste signalering door de
sensoren onmogelijk zouden kunnen
maken (mist, sneeuw, zandstorm, zware
regenval, enz.)
●Als er regen, sneeuw, enz. op de voor-
zijde van de radar of de camera voor zit
●In verkeersomstandigheden waarbij her-
haaldelijk accelereren en decelereren
noodzakelijk is
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kunnen
trekken. ( Blz. 288)
●Als er vaak een naderingswaarschu-
wing hoorbaar is
pM_RAV4_OM_OM42C76E_(EE).book P age 390 Monday, October 7, 2019 3:26 PM

391
4
4-5. Gebruik van de ondersteunende systemen
Rijden
In deze modus registreert een r
adar of er binnen ongeveer 100 m eter voor u een
voertuig rijdt. Deze sensor wor dt tevens gebruikt om de afstand tussen uw auto en
de voorligger te berekenen en een geschikte afstand tussen uw auto en de voorlig-
ger te handhaven. De gewenste tu ssenafstand kan tevens met de afstandsschake-
laar worden ingesteld.
Bij het afdalen van een helling kan de tussenafstand korter wor den.
Voorbeeld van het rijden met een constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door de bestuurder is ingeste ld.
Voorbeeld van deceleratie en het volgen van een auto
Wanneer een voorligger langzamer r ijdt dan de ingestelde snelheid
Als er een voorligger wordt ges ignaleerd, verlaagt het systeem automatisch de snelheid van
uw auto. Als de snelheid nog meer moet worden gereduceerd, scha kelt het systeem het rem-
systeem in (de remlichten gaan dan branden). Het systeem regelt de snelheid van de auto zo
dat de afstand die de bestuurder heeft ingesteld tot de voorligger gehandhaafd blijft. Als het
systeem de snelheid niet genoeg kan verlagen om een veilige afs tand tot de voorligger te cre-
ëren, klinkt er een naderingswaarschuwing.
Als u de richtingaanwijzers insc hakelt en bij een rijsnelheid van 80 km/h of hoger een rijstrook
naar links opschuift (auto's met linkse besturing) of een rijst rook naar rechts opschuift (auto's
met rechtse besturing), zal de auto snel accelereren zodat het voertuig op de rijstrook naast u
sneller kan worden ingehaald.
Voorbeeld van acceleratie
Als er geen voorliggers meer zijn die langzamer rijden dan de i ngestelde snelheid
Het systeem verhoogt de snelheid totdat de ingestelde snelheid bereikt wordt. Het systeem
schakelt vervolgens weer over op het rijden met constante snelheid.
Rijden in de afstandsregelmodus
A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 391 Monday, October 7, 2019 3:26 PM

3964-5. Gebruik van de ondersteunende systemen
Wanneer de op dat moment inge-
stelde snelheid hoger is dan de her-
kende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise Con-
trol met Road Sign Assist inschakelen/
uitschakelen via het scherm op het
multi-informatiedisplay. ( Blz. 136)
■De Dynamic Radar Cruise Control kan
worden gebruikt als
●De selectiehendel staat in het 2e bereik of
hoger.
●Afhankelijk van de regelmodus kan dit item
op de volgende snelheden worden inge-
steld:
• Afstandsregelmodus: Ongeveer 30 km/h of
hoger
• Constante-snelheidsregelmodus: Onge- veer 30 km/h of hoger
■Accelereren na het instellen van de rij-
snelheid
Bedien het gaspedaal om te accelereren. Na
het accelereren gaat de auto weer rijden met
de ingestelde snelheid. Als de afstandsregel-
modus is ingeschakeld, neemt de rijsnelheid
echter mogelijk af to t onder de ingestelde
snelheid, zodat de afstand tot de voorligger
gehandhaafd blijft.
■Selectie schakelstand
Selecteert een schakelstand die past bij de
rijsnelheid. Als het motortoerental te hoog of
te laag is, kan de regeling automatisch wor-
den uitgeschakeld.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automatisch
uitgeschakeld in de volgende situaties.
●Werkelijke rijsnelheid zakt onder ongeveer
25 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●De sensor kan niet goed signaleren omdat
hij ergens door bedekt is.
●Pre Crash Brake-func tie is geactiveerd.
●Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
Als de afstandsregelmodus om een andere
dan de hierboven genoemde redenen auto-
matisch uitgeschakeld wordt, kan er een sto-
ring in het systeem aanwezig zijn. Neem
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Automatisch uitschakelen van de con-
stante-snelheidsregelmodus
De constante-snelhei dsregelmodus wordt
automatisch uitgeschakeld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan onge-
veer 16 km/h onder de ingestelde rijsnel-
heid.
●Werkelijke rijsnelheid zakt onder ongeveer
30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●Pre Crash Brake-func tie is geactiveerd.
●Als de selectiehendel in de neutraalstand
staat of het koppelingspedaal gedurende
een bepaalde tijd of langer wordt ingetrapt.
Inschakelen/uitschakelen
Dynamic Radar Cruise Control
met Road Sign Assist (auto's
met RSA)
pM_RAV4_OM_OM42C76E_(EE).book P age 396 Monday, October 7, 2019 3:26 PM

397
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Als de constante-snelheidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■De Dynamic Radar Cruise Control met
Road Sign Assist (auto's met RSA)
werkt mogelijk niet goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelijk niet goed in situa-
ties waarbij de RSA mogelijk niet goed werkt
of niet goed signaleert ( Blz. 375). Contro-
leer daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord met
de snelheidslimiet.
In de onderstaande gevallen wordt de inge-
stelde snelheid mogelij k niet gewijzigd in de
herkende snelheidslimiet door het ingedrukt
houden van de schakelaar +RES/-SET:
●Als er geen informatie over de snelheidsli-
miet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de ingestelde snelheid
●Wanneer de herkende snelheidslimiet bui-
ten het snelheidsbereik van het Dynamic
Radar Cruise Control-systeem ligt
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor Dynamic Radar Cruise Control
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. ( Blz. 345, 640)
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhanke-
lijk van de omstandigheden het rempedaal
wanneer het systeem onvoldoende decele-
reert of bedien het gaspedaal wanneer moet
worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt er mogelijk geen naderi
ngswaarschuwing
(  Blz. 394) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rijden
●Voertuigen met een relatief kleine achter-
zijde (aanhangwagens zonder lading, enz.)
●Motorfietsen die op dezelfde rijstrook rijden
●Als door omringend verkeer opgeworpen
water of sneeuw de signalering door de
sensor hindert
●Als de achterzijde van de auto ver ingezakt
is (omdat er zware lading in de bagage-
ruimte vervoerd wordt, enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
pM_RAV4_OM_OM42C76E_(EE).book P age 397 Monday, October 7, 2019 3:26 PM

3984-5. Gebruik van de ondersteunende systemen
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet goed
werkt
Bedien indien nodig in onderstaande geval-
len het rempedaal (of, afhankelijk van de situ-
atie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet
op de juiste manier signaleert, werkt het sys-
teem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstroken
erg smal zijn
●Als u veelvuldig stuurcorrecties moet uit-
voeren of frequent van rijstrook wisselt
●Als uw voorligger plotseling decelereert
●Bij het rijden op een weg omringd door een
constructie, zoals een tunnel of een brug
●Als de rijsnelheid afneemt tot de ingestelde
snelheid na acceleratie van de auto door
intrappen van het gaspedaal.
pM_RAV4_OM_OM42C76E_(EE).book P age 398 Monday, October 7, 2019 3:26 PM
