2020 TOYOTA PROACE CITY VERSO Manuale de Empleo (in Spanish)

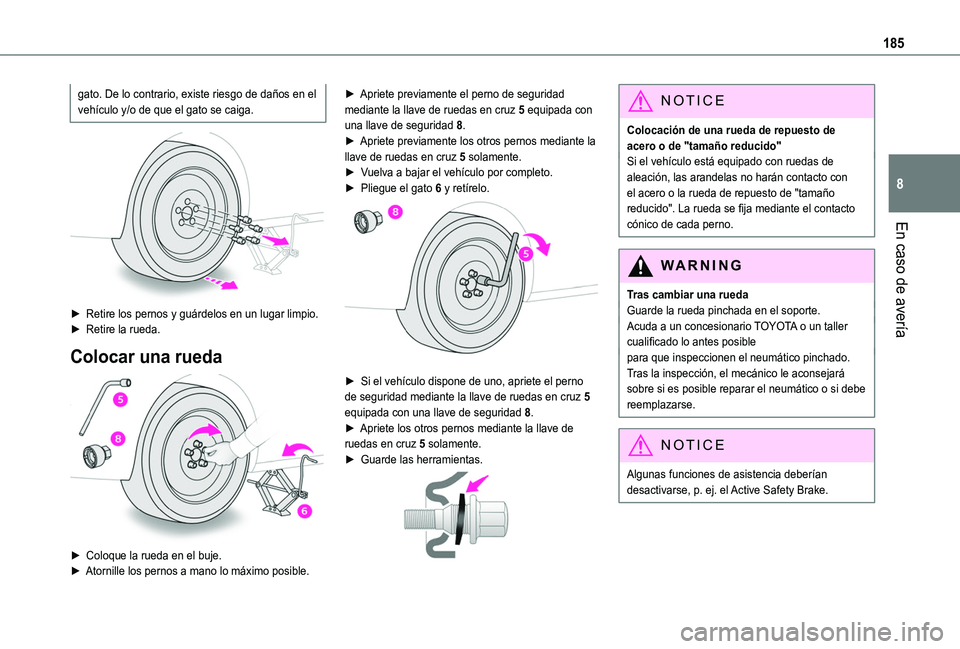

185
En caso de avería
8
gato. De lo contrario, existe riesgo de daños en el vehículo y/o de que el gato se caiga.


► Retire los pernos y guárdelos en un lugar limpio.► Retire la rueda.
Colocar una rueda

► Coloque la rueda en el buje.► Atornille los pernos a mano lo máximo posible.
► Apriete previamente el perno de seguridad mediante la llave de ruedas en cruz 5 equipada con una llave de seguridad 8.► Apriete previamente los otros pernos mediante la llave de ruedas en cruz 5 solamente.► Vuelva a bajar el vehículo por completo.► Pliegue el gato 6 y retírelo.

► Si el vehículo dispone de uno, apriete el perno de seguridad mediante la llave de ruedas en cruz 5 equipada con una llave de seguridad 8.► Apriete los otros pernos mediante la llave de ruedas en cruz 5 solamente.
► Guarde las herramientas.

NOTIC E
Colocación de una rueda de repuesto de acero o de "tamaño reducido"Si el vehículo está equipado con ruedas de aleación, las arandelas no harán contacto con el acero o la rueda de repuesto de "tamaño reducido". La rueda se fija mediante el contacto cónico de cada perno.
WARNI NG
Tras cambiar una ruedaGuarde la rueda pinchada en el soporte.Acuda a un concesionario TOYOTA o un taller cualificado lo antes posiblepara que inspeccionen el neumático pinchado. Tras la inspección, el mecánico le aconsejará sobre si es posible reparar el neumático o si debe reemplazarse.
NOTIC E
Algunas funciones de asistencia deberían desactivarse, p. ej. el Active Safety Brake.

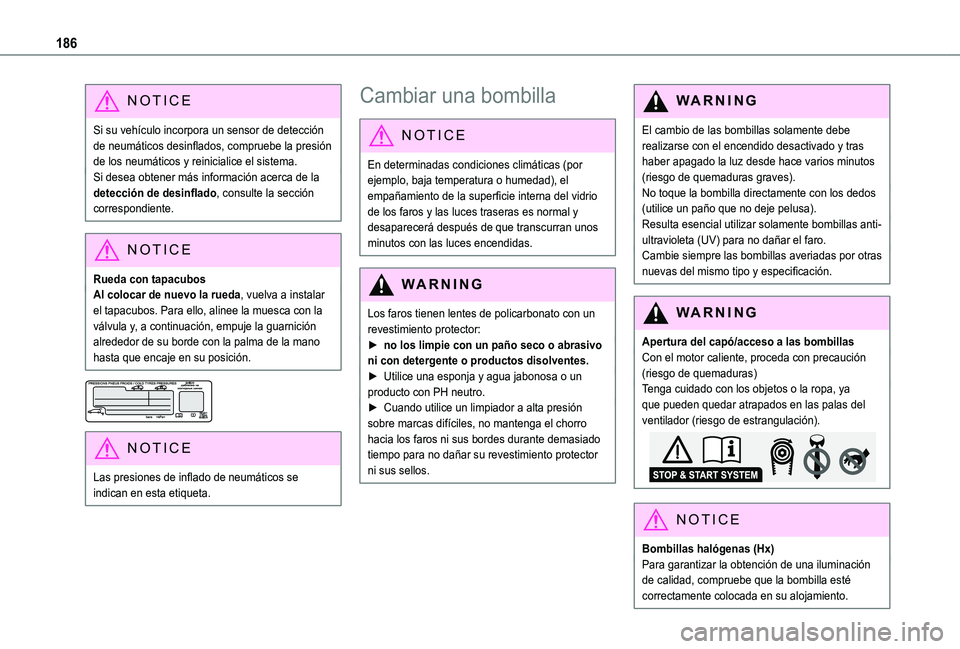

186
NOTIC E
Si su vehículo incorpora un sensor de detección de neumáticos desinflados, compruebe la presión de los neumáticos y reinicialice el sistema.Si desea obtener más información acerca de la detección de desinflado, consulte la sección correspondiente.
NOTIC E
Rueda con tapacubosAl colocar de nuevo la rueda, vuelva a instalar el tapacubos. Para ello, alinee la muesca con la válvula y, a continuación, empuje la guarnición alrededor de su borde con la palma de la mano hasta que encaje en su posición.


NOTIC E
Las presiones de inflado de neumáticos se indican en esta etiqueta.
Cambiar una bombilla
NOTIC E
En determinadas condiciones climáticas (por ejemplo, baja temperatura o humedad), el empañamiento de la superficie interna del vidrio de los faros y las luces traseras es normal y desaparecerá después de que transcurran unos minutos con las luces encendidas.
WARNI NG
Los faros tienen lentes de policarbonato con un revestimiento protector:► no los limpie con un paño seco o abrasivo ni con detergente o productos disolventes.► Utilice una esponja y agua jabonosa o un producto con PH neutro.► Cuando utilice un limpiador a alta presión sobre marcas difíciles, no mantenga el chorro hacia los faros ni sus bordes durante demasiado
tiempo para no dañar su revestimiento protector ni sus sellos.
WARNI NG
El cambio de las bombillas solamente debe realizarse con el encendido desactivado y tras haber apagado la luz desde hace varios minutos (riesgo de quemaduras graves).No toque la bombilla directamente con los dedos (utilice un paño que no deje pelusa).Resulta esencial utilizar solamente bombillas anti-ultravioleta (UV) para no dañar el faro.Cambie siempre las bombillas averiadas por otras nuevas del mismo tipo y especificación.
WARNI NG
Apertura del capó/acceso a las bombillasCon el motor caliente, proceda con precaución (riesgo de quemaduras)Tenga cuidado con los objetos o la ropa, ya que pueden quedar atrapados en las palas del ventilador (riesgo de estrangulación).
NOTIC E
Bombillas halógenas (Hx)Para garantizar la obtención de una iluminación de calidad, compruebe que la bombilla esté correctamente colocada en su alojamiento.

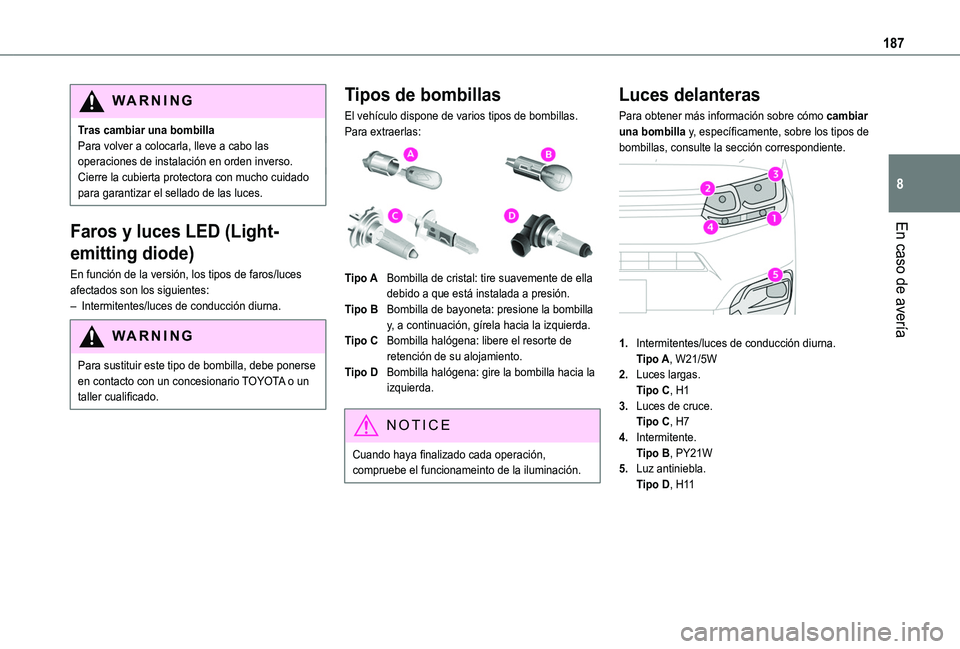

187
En caso de avería
8
WARNI NG
Tras cambiar una bombillaPara volver a colocarla, lleve a cabo las operaciones de instalación en orden inverso.Cierre la cubierta protectora con mucho cuidado para garantizar el sellado de las luces.
Faros y luces LED (Light-
emitting diode)
En función de la versión, los tipos de faros/luces afectados son los siguientes:– Intermitentes/luces de conducción diurna.
WARNI NG
Para sustituir este tipo de bombilla, debe ponerse en contacto con un concesionario TOYOTA o un taller cualificado.
Tipos de bombillas
El vehículo dispone de varios tipos de bombillas. Para extraerlas:

Tipo ABombilla de cristal: tire suavemente de ella debido a que está instalada a presión.
Tipo BBombilla de bayoneta: presione la bombilla y, a continuación, gírela hacia la izquierda.
Tipo CBombilla halógena: libere el resorte de retención de su alojamiento.
Tipo DBombilla halógena: gire la bombilla hacia la izquierda.
NOTIC E
Cuando haya finalizado cada operación, compruebe el funcionameinto de la iluminación.
Luces delanteras
Para obtener más información sobre cómo cambiar una bombilla y, específicamente, sobre los tipos de bombillas, consulte la sección correspondiente.

1.Intermitentes/luces de conducción diurna.Tipo A, W21/5W
2.Luces largas.Tipo C, H1
3.Luces de cruce.Tipo C, H7
4.Intermitente.Tipo B, PY21W
5.Luz antiniebla.Tipo D, H11

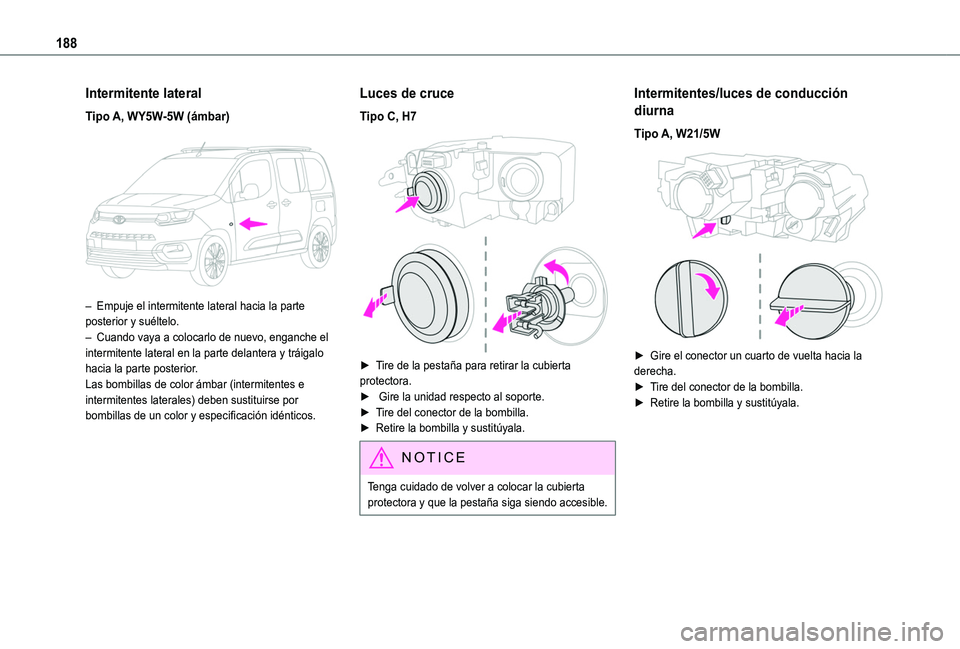

188
Intermitente lateral
Tipo A, WY5W-5W (ámbar)

– Empuje el intermitente lateral hacia la parte posterior y suéltelo.– Cuando vaya a colocarlo de nuevo, enganche el intermitente lateral en la parte delantera y tráigalo hacia la parte posterior.Las bombillas de color ámbar (intermitentes e intermitentes laterales) deben sustituirse por bombillas de un color y especificación idénticos.
Luces de cruce
Tipo C, H7

► Tire de la pestaña para retirar la cubierta protectora. ► Gire la unidad respecto al soporte.► Tire del conector de la bombilla.► Retire la bombilla y sustitúyala.
NOTIC E
Tenga cuidado de volver a colocar la cubierta protectora y que la pestaña siga siendo accesible.
Intermitentes/luces de conducción
diurna
Tipo A, W21/5W

► Gire el conector un cuarto de vuelta hacia la derecha.► Tire del conector de la bombilla.► Retire la bombilla y sustitúyala.

189
En caso de avería
8
Luces largas
Tipo C, H1

► Tire de la pestaña para retirar la cubierta protectora.► Desenganche la unidad respecto al soporte.► Tire del conector de la bombilla.► Retire la bombilla y sustitúyala.
NOTIC E
Tenga cuidado de volver a colocar la cubierta protectora y que la pestaña siga siendo accesible.
Intermitentes
Tipo B, PY21W
NOTIC E
El parpadeo rápido de un intermitente (izquierdo o derecho) indica que una de las bombillas del lado correspondiente ha fallado.


► Gire el conector un cuarto de vuelta hacia la izquierda.► Tire de la unidad en dirección contraria al soporte.
► Retire la bombilla y sustitúyala.
Luces antiniebla delanteras
Tipo D, H11

► Introduzca un destornillador plano entre la luz y la cubierta.► Tire y haga palanca para desenganchar la cubierta.

► Extraiga los dos tornillos de fijación del módulo.► Retire el módulo de su alojamiento.

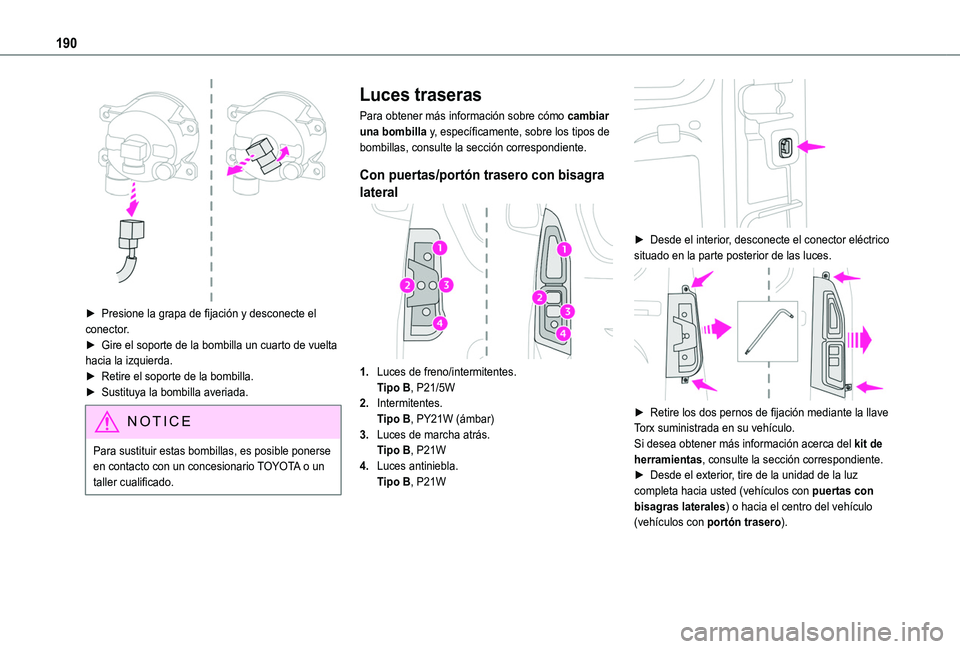

190

► Presione la grapa de fijación y desconecte el conector.► Gire el soporte de la bombilla un cuarto de vuelta hacia la izquierda.► Retire el soporte de la bombilla.► Sustituya la bombilla averiada.
NOTIC E
Para sustituir estas bombillas, es posible ponerse en contacto con un concesionario TOYOTA o un taller cualificado.
Luces traseras
Para obtener más información sobre cómo cambiar una bombilla y, específicamente, sobre los tipos de bombillas, consulte la sección correspondiente.
Con puertas/portón trasero con bisagra
lateral
1.Luces de freno/intermitentes.Tipo B, P21/5W
2.Intermitentes.Tipo B, PY21W (ámbar)
3.Luces de marcha atrás.Tipo B, P21W
4.Luces antiniebla.Tipo B, P21W

► Desde el interior, desconecte el conector eléctrico situado en la parte posterior de las luces.

► Retire los dos pernos de fijación mediante la llave Torx suministrada en su vehículo.Si desea obtener más información acerca del kit de herramientas, consulte la sección correspondiente.► Desde el exterior, tire de la unidad de la luz completa hacia usted (vehículos con puertas con bisagras laterales) o hacia el centro del vehículo (vehículos con portón trasero).

191
En caso de avería
8

► Abra las pestañas y, a continuación, tire hacia fuera del soporte de la luz.► Presione ligeramente la bombilla averiada mientras la gira un cuarto de vuelta hacia la izquierda para retirarla.► Sustituya la bombilla.
NOTIC E
Tenga cuidado de volver a colocar las pestañas y el cableado correctamente para evitar que el cable quede atrapado.
NOTIC E
Una vez cambiada la bombilla del intermitente trasero, el tiempo de reinicialización será aproximadamente de 2 minutos como mínimo.
Luces de la matrícula
Tipo A, W5W - 5W
Con puertas con bisagra lateral


► Desenganche la guarnición interior.► Desconecte el conector moviendo la lengüeta a un lado.► Gire el soporte de la bombilla un cuarto de vuelta hacia la izquierda.► Cambie la bombilla.► Vuelva a colocar el soporte de la bombilla en su lugar y vuelva a conectar el conector.► Coloque la guarnición de nuevo en su posición.
Con portón trasero


► Retire la lente de plástico con un destornillador.► Cambie la bombilla.► Vuelva a colocar la lente de plástico y presione sobre ella.
Tercera luz de freno
Tipo A, W16W - 16W

– Desenrosque las dos tuercas.– Empuje las varillas.– Si es necesario, desconecte el conector para retirar la luz.– Sustituya la bombilla.

192
Cambiar un fusible
Acceso a las herramientas




Los alicates de extracción se encuentran detrás de la cubierta de la caja de fusibles.
► Para desenganchar la cubierta, tire de la parte superior izquierda y, a continuación, de la derecha.► Retire la cubierta por completo.
► Extraiga los alicates de su carcasa.
Cambiar un fusible
Antes de cambiar un fusible:► Identifique la causa de la avería y arréglela.► Detenga el consumo de energía.► Inmovilice el vehículo y desactive el encendido.► Identifique el fusible defectuoso mediante las tablas y diagramas de asignación de corriente.Para cambiar un fusible, es esencial hacer lo siguiente:► Utilizar alicates especiales para extraer el fusible de su carcasa y comprobar el estado de su filamento.► Cambie siempre el fusible averiado por un fusible de la misma potencia (mismo color); el uso de fusibles de potencia diferente puede ocasionar fallos de funcionamiento (riesgo de incendios).Si vuelve a producirse el fallo tras sustituir un fusible, lleve el sistema a revisar a un concesionario TOYOTA o a un taller cualificado.
NOTIC E
Puede obtener las tablas de asignación de fusibles y los diagramas correspondientes en un concesionario TOYOTA o un taller cualificado.
WARNI NG
La sustitución de un fusible no mostrado en las tablas de asignación puede provocar un fallo de funcionamiento grave de su vehículo. Póngase en contacto con un concesionario TOYOTA o un taller cualificado.




CorrectoAveriado

Alicates
NOTIC E
Instalación de accesorios eléctricosEl sistema eléctrico de su vehículo está diseñado para funcionar con un equipo estándar u
opcional.Antes de instalar otros equipos o accesorios eléctricos en el vehículo, póngase en contacto con un concesionario TOYOTA o un taller
cualificado.
