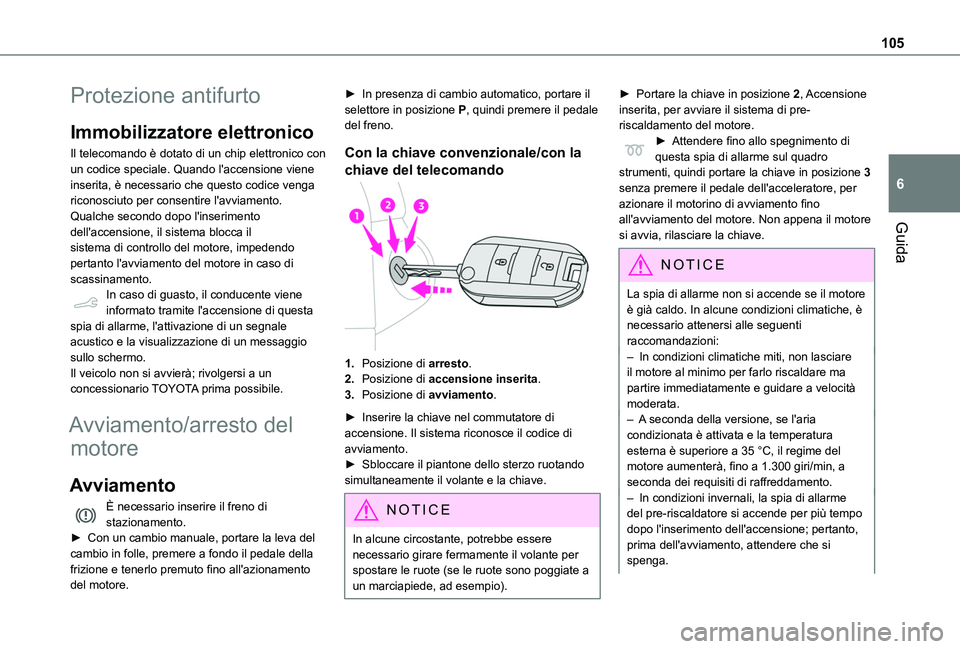

105
Guida
6
Protezione antifurto
Immobilizzatore elettronico
Il telecomando è dotato di un chip elettronico con un codice speciale. Quando l'accensione viene inserita, è necessario che questo codice venga riconosciuto per consentire l'avviamento.Qualche secondo dopo l'inserimento dell'accensione, il sistema blocca il sistema di controllo del motore, impedendo pertanto l'avviamento del motore in caso di scassinamento.In caso di guasto, il conducente viene informato tramite l'accensione di questa spia di allarme, l'attivazione di un segnale acustico e la visualizzazione di un messaggio sullo schermo.Il veicolo non si avvierà; rivolgersi a un concessionario TOYOTA prima possibile.
Avviamento/arresto del
motore
Avviamento
È necessario inserire il freno di stazionamento.► Con un cambio manuale, portare la leva del cambio in folle, premere a fondo il pedale della frizione e tenerlo premuto fino all'azionamento del motore.
► In presenza di cambio automatico, portare il selettore in posizione P, quindi premere il pedale del freno.
Con la chiave convenzionale/con la
chiave del telecomando
1.Posizione di arresto.
2.Posizione di accensione inserita.
3.Posizione di avviamento.
► Inserire la chiave nel commutatore di accensione. Il sistema riconosce il codice di avviamento.► Sbloccare il piantone dello sterzo ruotando simultaneamente il volante e la chiave.
NOTIC E
In alcune circostante, potrebbe essere necessario girare fermamente il volante per spostare le ruote (se le ruote sono poggiate a un marciapiede, ad esempio).
► Portare la chiave in posizione 2, Accensione inserita, per avviare il sistema di pre-riscaldamento del motore.► Attendere fino allo spegnimento di questa spia di allarme sul quadro strumenti, quindi portare la chiave in posizione 3 senza premere il pedale dell'acceleratore, per azionare il motorino di avviamento fino all'avviamento del motore. Non appena il motore si avvia, rilasciare la chiave.
NOTIC E
La spia di allarme non si accende se il motore è già caldo. In alcune condizioni climatiche, è necessario attenersi alle seguenti raccomandazioni:– In condizioni climatiche miti, non lasciare il motore al minimo per farlo riscaldare ma partire immediatamente e guidare a velocità moderata.– A seconda della versione, se l'aria condizionata è attivata e la temperatura esterna è superiore a 35 °C, il regime del motore aumenterà, fino a 1.300 giri/min, a seconda dei requisiti di raffreddamento.– In condizioni invernali, la spia di allarme del pre-riscaldatore si accende per più tempo dopo l'inserimento dell'accensione; pertanto, prima dell'avviamento, attendere che si spenga.

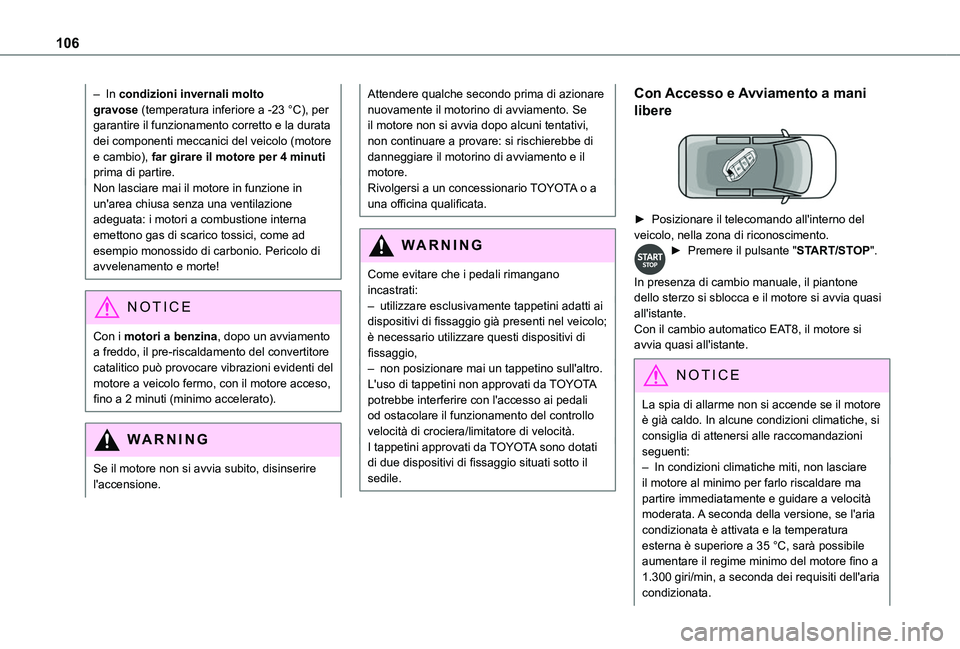

106
– In condizioni invernali molto gravose (temperatura inferiore a -23 °C), per garantire il funzionamento corretto e la durata dei componenti meccanici del veicolo (motore e cambio), far girare il motore per 4 minuti prima di partire.Non lasciare mai il motore in funzione in un'area chiusa senza una ventilazione adeguata: i motori a combustione interna emettono gas di scarico tossici, come ad esempio monossido di carbonio. Pericolo di avvelenamento e morte!
NOTIC E
Con i motori a benzina, dopo un avviamento a freddo, il pre-riscaldamento del convertitore catalitico può provocare vibrazioni evidenti del motore a veicolo fermo, con il motore acceso, fino a 2 minuti (minimo accelerato).
WARNI NG
Se il motore non si avvia subito, disinserire l'accensione.
Attendere qualche secondo prima di azionare nuovamente il motorino di avviamento. Se il motore non si avvia dopo alcuni tentativi, non continuare a provare: si rischierebbe di danneggiare il motorino di avviamento e il motore.Rivolgersi a un concessionario TOYOTA o a una officina qualificata.
WARNI NG
Come evitare che i pedali rimangano incastrati:– utilizzare esclusivamente tappetini adatti ai dispositivi di fissaggio già presenti nel veicolo; è necessario utilizzare questi dispositivi di fissaggio,– non posizionare mai un tappetino sull'altro.L'uso di tappetini non approvati da TOYOTA potrebbe interferire con l'accesso ai pedali od ostacolare il funzionamento del controllo velocità di crociera/limitatore di velocità.
I tappetini approvati da TOYOTA sono dotati di due dispositivi di fissaggio situati sotto il sedile.
Con Accesso e Avviamento a mani
libere

► Posizionare il telecomando all'interno del veicolo, nella zona di riconoscimento.► Premere il pulsante "START/STOP".
In presenza di cambio manuale, il piantone dello sterzo si sblocca e il motore si avvia quasi all'istante.Con il cambio automatico EAT8, il motore si avvia quasi all'istante.
NOTIC E
La spia di allarme non si accende se il motore è già caldo. In alcune condizioni climatiche, si consiglia di attenersi alle raccomandazioni seguenti:– In condizioni climatiche miti, non lasciare il motore al minimo per farlo riscaldare ma partire immediatamente e guidare a velocità moderata. A seconda della versione, se l'aria condizionata è attivata e la temperatura
esterna è superiore a 35 °C, sarà possibile aumentare il regime minimo del motore fino a 1.300 giri/min, a seconda dei requisiti dell'aria condizionata.

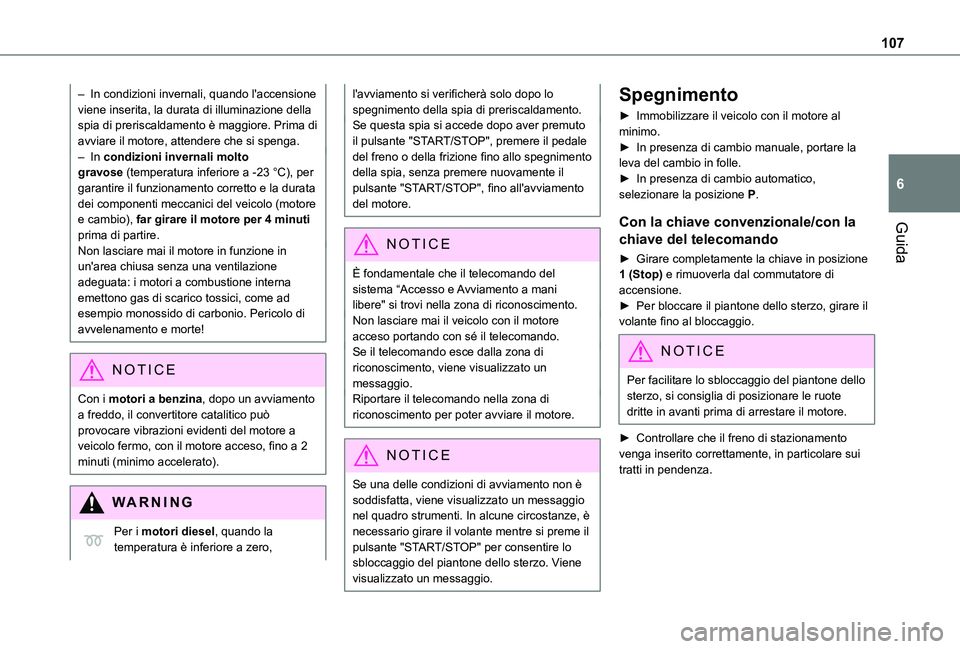

107
Guida
6
– In condizioni invernali, quando l'accensione viene inserita, la durata di illuminazione della spia di preriscaldamento è maggiore. Prima di avviare il motore, attendere che si spenga.– In condizioni invernali molto gravose (temperatura inferiore a -23 °C), per garantire il funzionamento corretto e la durata dei componenti meccanici del veicolo (motore e cambio), far girare il motore per 4 minuti prima di partire.Non lasciare mai il motore in funzione in un'area chiusa senza una ventilazione adeguata: i motori a combustione interna emettono gas di scarico tossici, come ad esempio monossido di carbonio. Pericolo di avvelenamento e morte!
NOTIC E
Con i motori a benzina, dopo un avviamento a freddo, il convertitore catalitico può provocare vibrazioni evidenti del motore a veicolo fermo, con il motore acceso, fino a 2 minuti (minimo accelerato).
WARNI NG
Per i motori diesel, quando la
temperatura è inferiore a zero,
l'avviamento si verificherà solo dopo lo spegnimento della spia di preriscaldamento.Se questa spia si accede dopo aver premuto il pulsante "START/STOP", premere il pedale del freno o della frizione fino allo spegnimento della spia, senza premere nuovamente il pulsante "START/STOP", fino all'avviamento del motore.
NOTIC E
È fondamentale che il telecomando del sistema “Accesso e Avviamento a mani libere" si trovi nella zona di riconoscimento.Non lasciare mai il veicolo con il motore acceso portando con sé il telecomando.Se il telecomando esce dalla zona di riconoscimento, viene visualizzato un messaggio.Riportare il telecomando nella zona di riconoscimento per poter avviare il motore.
NOTIC E
Se una delle condizioni di avviamento non è soddisfatta, viene visualizzato un messaggio nel quadro strumenti. In alcune circostanze, è necessario girare il volante mentre si preme il
pulsante "START/STOP" per consentire lo sbloccaggio del piantone dello sterzo. Viene visualizzato un messaggio.
Spegnimento
► Immobilizzare il veicolo con il motore al minimo.► In presenza di cambio manuale, portare la leva del cambio in folle.► In presenza di cambio automatico, selezionare la posizione P.
Con la chiave convenzionale/con la
chiave del telecomando
► Girare completamente la chiave in posizione 1 (Stop) e rimuoverla dal commutatore di accensione.► Per bloccare il piantone dello sterzo, girare il volante fino al bloccaggio.
NOTIC E
Per facilitare lo sbloccaggio del piantone dello sterzo, si consiglia di posizionare le ruote dritte in avanti prima di arrestare il motore.
► Controllare che il freno di stazionamento venga inserito correttamente, in particolare sui tratti in pendenza.

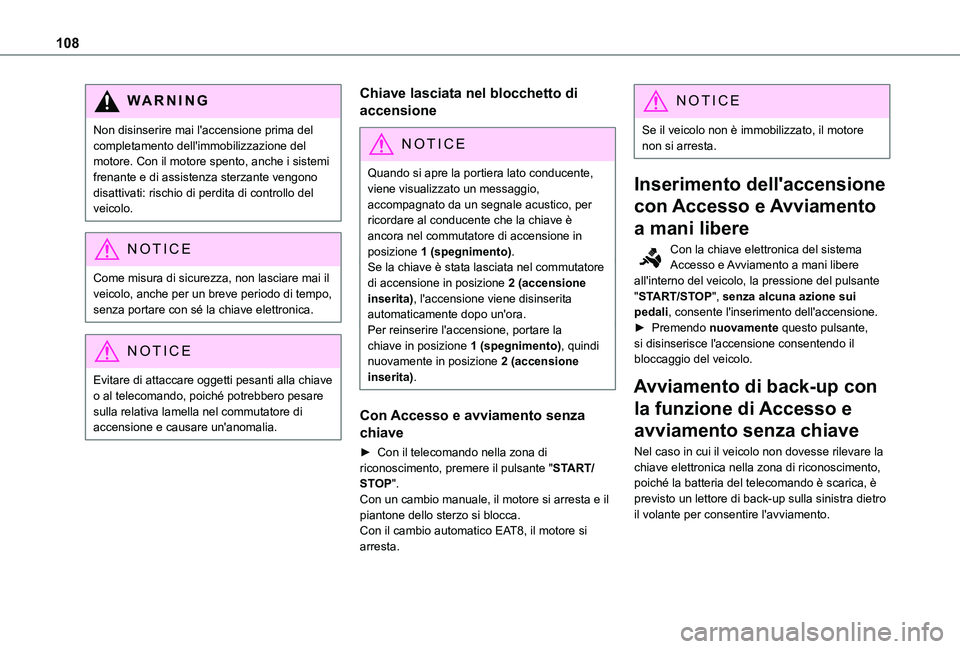

108
WARNI NG
Non disinserire mai l'accensione prima del completamento dell'immobilizzazione del motore. Con il motore spento, anche i sistemi frenante e di assistenza sterzante vengono disattivati: rischio di perdita di controllo del veicolo.
NOTIC E
Come misura di sicurezza, non lasciare mai il veicolo, anche per un breve periodo di tempo, senza portare con sé la chiave elettronica.
NOTIC E
Evitare di attaccare oggetti pesanti alla chiave o al telecomando, poiché potrebbero pesare sulla relativa lamella nel commutatore di accensione e causare un'anomalia.
Chiave lasciata nel blocchetto di
accensione
NOTIC E
Quando si apre la portiera lato conducente, viene visualizzato un messaggio, accompagnato da un segnale acustico, per ricordare al conducente che la chiave è ancora nel commutatore di accensione in
posizione 1 (spegnimento).Se la chiave è stata lasciata nel commutatore di accensione in posizione 2 (accensione inserita), l'accensione viene disinserita automaticamente dopo un'ora.Per reinserire l'accensione, portare la chiave in posizione 1 (spegnimento), quindi nuovamente in posizione 2 (accensione inserita).
Con Accesso e avviamento senza
chiave
► Con il telecomando nella zona di riconoscimento, premere il pulsante "START/STOP".Con un cambio manuale, il motore si arresta e il piantone dello sterzo si blocca.Con il cambio automatico EAT8, il motore si arresta.
NOTIC E
Se il veicolo non è immobilizzato, il motore non si arresta.
Inserimento dell'accensione
con Accesso e Avviamento
a mani libere
Con la chiave elettronica del sistema Accesso e Avviamento a mani libere all'interno del veicolo, la pressione del pulsante "START/STOP", senza alcuna azione sui pedali, consente l'inserimento dell'accensione.► Premendo nuovamente questo pulsante, si disinserisce l'accensione consentendo il bloccaggio del veicolo.
Avviamento di back-up con
la funzione di Accesso e
avviamento senza chiave
Nel caso in cui il veicolo non dovesse rilevare la chiave elettronica nella zona di riconoscimento, poiché la batteria del telecomando è scarica, è previsto un lettore di back-up sulla sinistra dietro il volante per consentire l'avviamento.

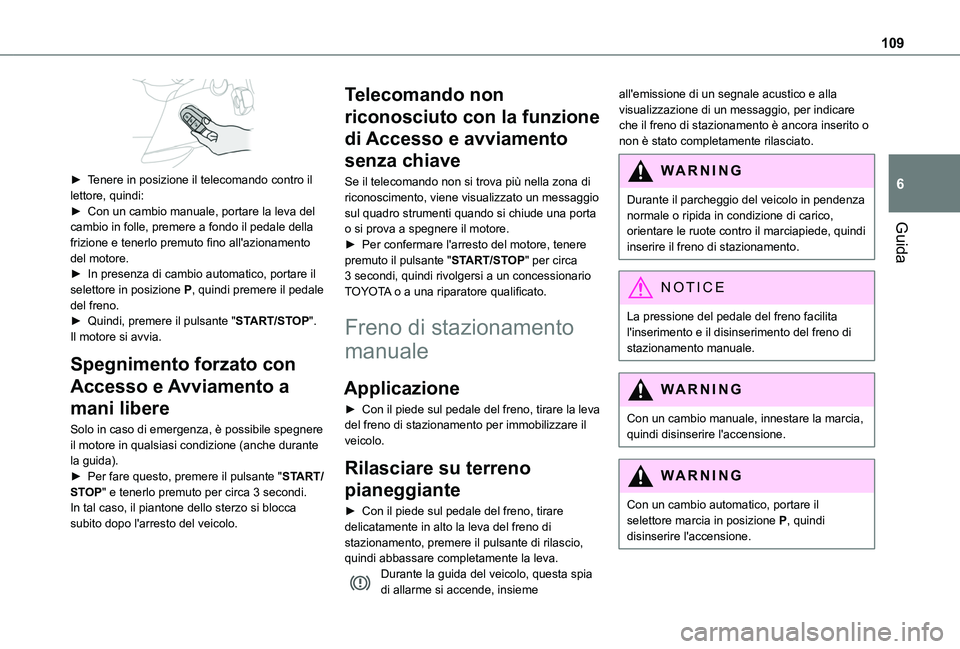

109
Guida
6

► Tenere in posizione il telecomando contro il lettore, quindi:► Con un cambio manuale, portare la leva del cambio in folle, premere a fondo il pedale della frizione e tenerlo premuto fino all'azionamento del motore.► In presenza di cambio automatico, portare il selettore in posizione P, quindi premere il pedale del freno.► Quindi, premere il pulsante "START/STOP".Il motore si avvia.
Spegnimento forzato con
Accesso e Avviamento a
mani libere
Solo in caso di emergenza, è possibile spegnere il motore in qualsiasi condizione (anche durante la guida).► Per fare questo, premere il pulsante "START/STOP" e tenerlo premuto per circa 3 secondi.In tal caso, il piantone dello sterzo si blocca subito dopo l'arresto del veicolo.
Telecomando non
riconosciuto con la funzione
di Accesso e avviamento
senza chiave
Se il telecomando non si trova più nella zona di riconoscimento, viene visualizzato un messaggio sul quadro strumenti quando si chiude una porta o si prova a spegnere il motore.► Per confermare l'arresto del motore, tenere premuto il pulsante "START/STOP" per circa 3 secondi, quindi rivolgersi a un concessionario TOYOTA o a una riparatore qualificato.
Freno di stazionamento
manuale
Applicazione
► Con il piede sul pedale del freno, tirare la leva del freno di stazionamento per immobilizzare il veicolo.
Rilasciare su terreno
pianeggiante
► Con il piede sul pedale del freno, tirare delicatamente in alto la leva del freno di stazionamento, premere il pulsante di rilascio, quindi abbassare completamente la leva.Durante la guida del veicolo, questa spia di allarme si accende, insieme
all'emissione di un segnale acustico e alla visualizzazione di un messaggio, per indicare che il freno di stazionamento è ancora inserito o non è stato completamente rilasciato.
WARNI NG
Durante il parcheggio del veicolo in pendenza normale o ripida in condizione di carico, orientare le ruote contro il marciapiede, quindi
inserire il freno di stazionamento.
NOTIC E
La pressione del pedale del freno facilita l'inserimento e il disinserimento del freno di stazionamento manuale.
WARNI NG
Con un cambio manuale, innestare la marcia, quindi disinserire l'accensione.
WARNI NG
Con un cambio automatico, portare il selettore marcia in posizione P, quindi disinserire l'accensione.

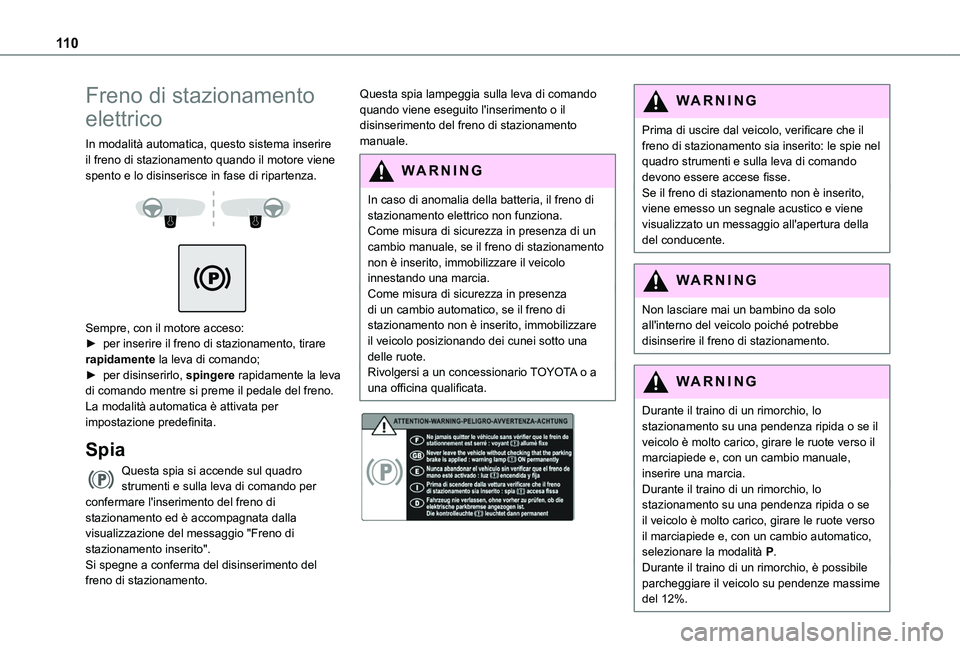

11 0
Freno di stazionamento
elettrico
In modalità automatica, questo sistema inserire il freno di stazionamento quando il motore viene spento e lo disinserisce in fase di ripartenza.


Sempre, con il motore acceso:► per inserire il freno di stazionamento, tirare rapidamente la leva di comando;► per disinserirlo, spingere rapidamente la leva di comando mentre si preme il pedale del freno.La modalità automatica è attivata per impostazione predefinita.
Spia
Questa spia si accende sul quadro strumenti e sulla leva di comando per confermare l'inserimento del freno di stazionamento ed è accompagnata dalla visualizzazione del messaggio "Freno di stazionamento inserito".Si spegne a conferma del disinserimento del freno di stazionamento.
Questa spia lampeggia sulla leva di comando quando viene eseguito l'inserimento o il disinserimento del freno di stazionamento manuale.
WARNI NG
In caso di anomalia della batteria, il freno di stazionamento elettrico non funziona.Come misura di sicurezza in presenza di un
cambio manuale, se il freno di stazionamento non è inserito, immobilizzare il veicolo innestando una marcia.Come misura di sicurezza in presenza di un cambio automatico, se il freno di stazionamento non è inserito, immobilizzare il veicolo posizionando dei cunei sotto una delle ruote.Rivolgersi a un concessionario TOYOTA o a una officina qualificata.


WARNI NG
Prima di uscire dal veicolo, verificare che il freno di stazionamento sia inserito: le spie nel quadro strumenti e sulla leva di comando devono essere accese fisse.Se il freno di stazionamento non è inserito, viene emesso un segnale acustico e viene visualizzato un messaggio all'apertura della del conducente.
WARNI NG
Non lasciare mai un bambino da solo all'interno del veicolo poiché potrebbe disinserire il freno di stazionamento.
WARNI NG
Durante il traino di un rimorchio, lo stazionamento su una pendenza ripida o se il veicolo è molto carico, girare le ruote verso il marciapiede e, con un cambio manuale, inserire una marcia.Durante il traino di un rimorchio, lo stazionamento su una pendenza ripida o se il veicolo è molto carico, girare le ruote verso il marciapiede e, con un cambio automatico,
selezionare la modalità P.Durante il traino di un rimorchio, è possibile parcheggiare il veicolo su pendenze massime del 12%.

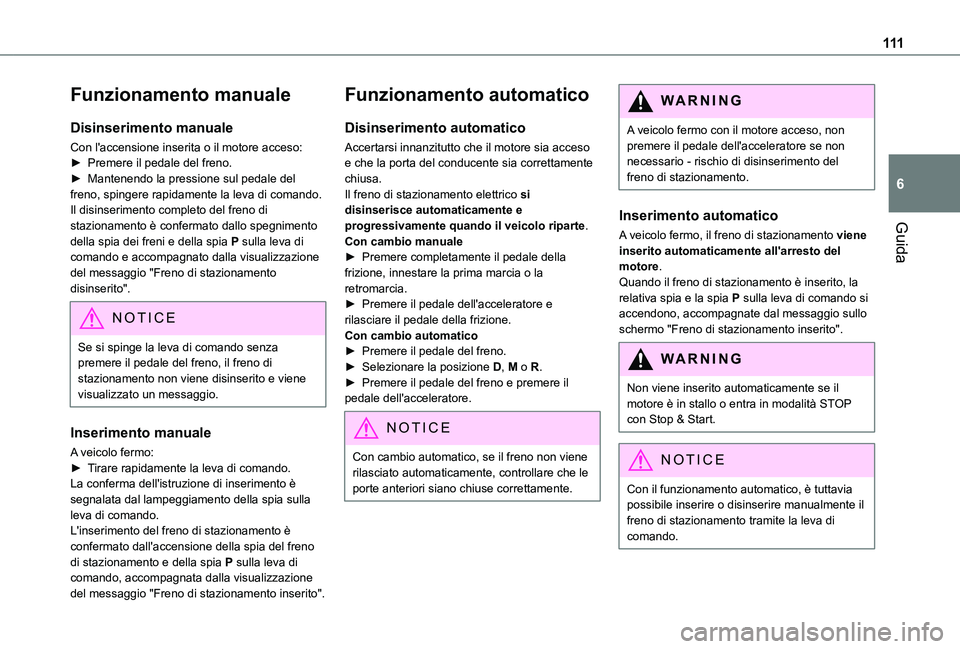

111
Guida
6
Funzionamento manuale
Disinserimento manuale
Con l'accensione inserita o il motore acceso:► Premere il pedale del freno.► Mantenendo la pressione sul pedale del freno, spingere rapidamente la leva di comando.Il disinserimento completo del freno di stazionamento è confermato dallo spegnimento della spia dei freni e della spia P sulla leva di comando e accompagnato dalla visualizzazione del messaggio "Freno di stazionamento disinserito".
NOTIC E
Se si spinge la leva di comando senza premere il pedale del freno, il freno di stazionamento non viene disinserito e viene visualizzato un messaggio.
Inserimento manuale
A veicolo fermo:► Tirare rapidamente la leva di comando.La conferma dell'istruzione di inserimento è segnalata dal lampeggiamento della spia sulla leva di comando.L'inserimento del freno di stazionamento è confermato dall'accensione della spia del freno di stazionamento e della spia P sulla leva di comando, accompagnata dalla visualizzazione del messaggio "Freno di stazionamento inserito".
Funzionamento automatico
Disinserimento automatico
Accertarsi innanzitutto che il motore sia acceso e che la porta del conducente sia correttamente chiusa.Il freno di stazionamento elettrico si disinserisce automaticamente e progressivamente quando il veicolo riparte.Con cambio manuale► Premere completamente il pedale della frizione, innestare la prima marcia o la retromarcia.► Premere il pedale dell'acceleratore e rilasciare il pedale della frizione.Con cambio automatico► Premere il pedale del freno.► Selezionare la posizione D, M o R.► Premere il pedale del freno e premere il pedale dell'acceleratore.
NOTIC E
Con cambio automatico, se il freno non viene rilasciato automaticamente, controllare che le porte anteriori siano chiuse correttamente.
WARNI NG
A veicolo fermo con il motore acceso, non premere il pedale dell'acceleratore se non necessario - rischio di disinserimento del freno di stazionamento.
Inserimento automatico
A veicolo fermo, il freno di stazionamento viene inserito automaticamente all'arresto del motore.Quando il freno di stazionamento è inserito, la relativa spia e la spia P sulla leva di comando si accendono, accompagnate dal messaggio sullo schermo "Freno di stazionamento inserito".
WARNI NG
Non viene inserito automaticamente se il motore è in stallo o entra in modalità STOP con Stop & Start.
NOTIC E
Con il funzionamento automatico, è tuttavia possibile inserire o disinserire manualmente il freno di stazionamento tramite la leva di comando.

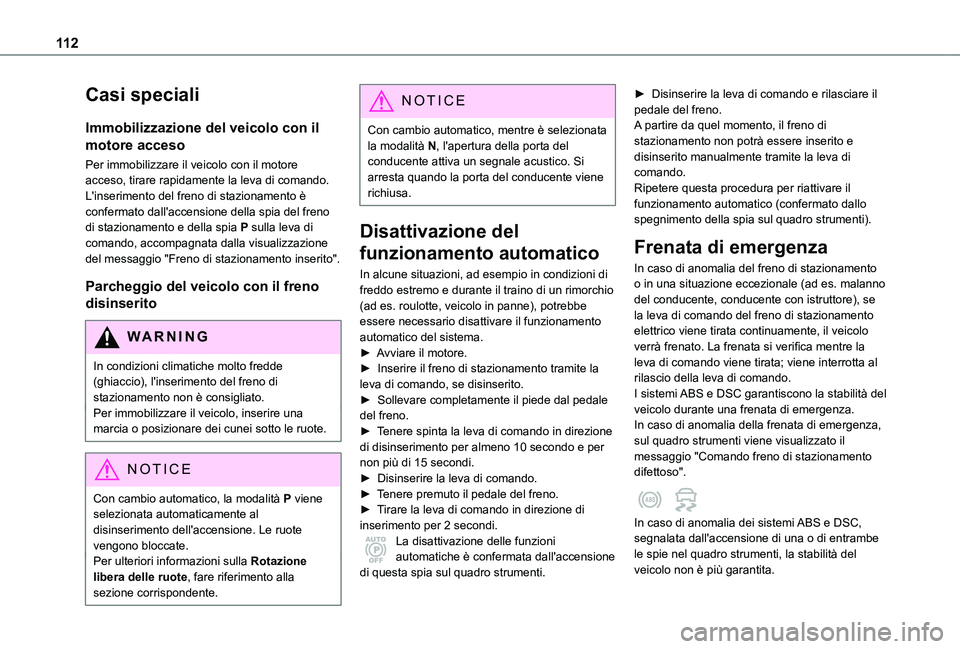

11 2
Casi speciali
Immobilizzazione del veicolo con il
motore acceso
Per immobilizzare il veicolo con il motore acceso, tirare rapidamente la leva di comando.L'inserimento del freno di stazionamento è confermato dall'accensione della spia del freno di stazionamento e della spia P sulla leva di comando, accompagnata dalla visualizzazione del messaggio "Freno di stazionamento inserito".
Parcheggio del veicolo con il freno
disinserito
WARNI NG
In condizioni climatiche molto fredde (ghiaccio), l'inserimento del freno di stazionamento non è consigliato.Per immobilizzare il veicolo, inserire una marcia o posizionare dei cunei sotto le ruote.
NOTIC E
Con cambio automatico, la modalità P viene selezionata automaticamente al disinserimento dell'accensione. Le ruote
vengono bloccate.Per ulteriori informazioni sulla Rotazione libera delle ruote, fare riferimento alla sezione corrispondente.
NOTIC E
Con cambio automatico, mentre è selezionata la modalità N, l'apertura della porta del conducente attiva un segnale acustico. Si arresta quando la porta del conducente viene richiusa.
Disattivazione del
funzionamento automatico
In alcune situazioni, ad esempio in condizioni di freddo estremo e durante il traino di un rimorchio (ad es. roulotte, veicolo in panne), potrebbe essere necessario disattivare il funzionamento automatico del sistema.► Avviare il motore.► Inserire il freno di stazionamento tramite la leva di comando, se disinserito.► Sollevare completamente il piede dal pedale del freno.► Tenere spinta la leva di comando in direzione
di disinserimento per almeno 10 secondo e per non più di 15 secondi.► Disinserire la leva di comando.► Tenere premuto il pedale del freno.► Tirare la leva di comando in direzione di inserimento per 2 secondi.La disattivazione delle funzioni automatiche è confermata dall'accensione di questa spia sul quadro strumenti.
► Disinserire la leva di comando e rilasciare il pedale del freno.A partire da quel momento, il freno di stazionamento non potrà essere inserito e disinserito manualmente tramite la leva di comando.Ripetere questa procedura per riattivare il funzionamento automatico (confermato dallo spegnimento della spia sul quadro strumenti).
Frenata di emergenza
In caso di anomalia del freno di stazionamento o in una situazione eccezionale (ad es. malanno del conducente, conducente con istruttore), se la leva di comando del freno di stazionamento elettrico viene tirata continuamente, il veicolo verrà frenato. La frenata si verifica mentre la leva di comando viene tirata; viene interrotta al rilascio della leva di comando.I sistemi ABS e DSC garantiscono la stabilità del veicolo durante una frenata di emergenza.In caso di anomalia della frenata di emergenza, sul quadro strumenti viene visualizzato il
messaggio "Comando freno di stazionamento difettoso".
In caso di anomalia dei sistemi ABS e DSC, segnalata dall'accensione di una o di entrambe le spie nel quadro strumenti, la stabilità del veicolo non è più garantita.
