2020 TOYOTA PROACE CITY Manuale duso (in Italian)

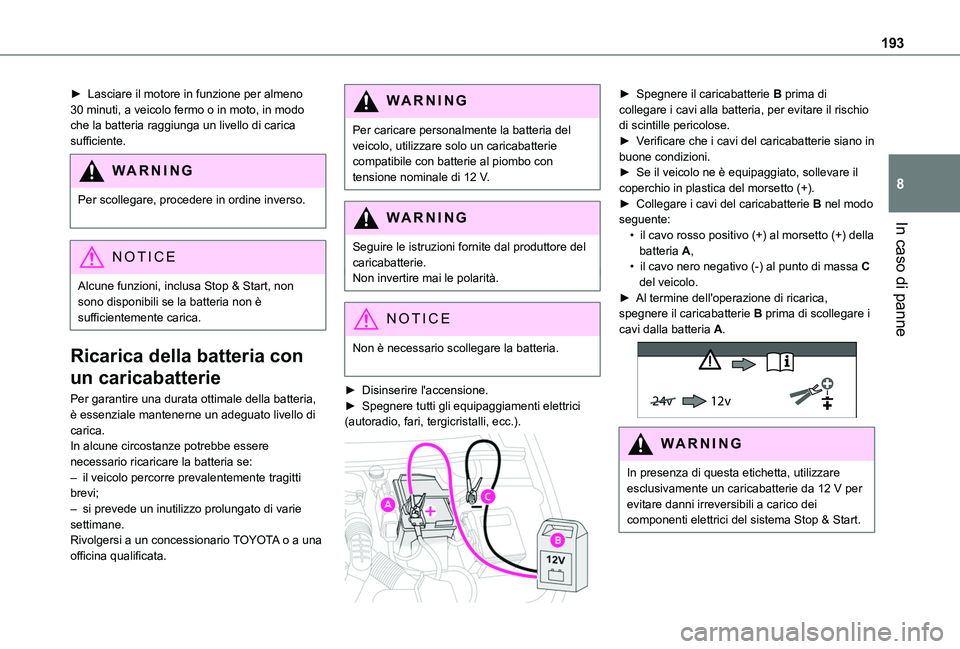

193
In caso di panne
8
► Lasciare il motore in funzione per almeno 30 minuti, a veicolo fermo o in moto, in modo che la batteria raggiunga un livello di carica sufficiente.
WARNI NG
Per scollegare, procedere in ordine inverso.
NOTIC E
Alcune funzioni, inclusa Stop & Start, non sono disponibili se la batteria non è sufficientemente carica.
Ricarica della batteria con
un caricabatterie
Per garantire una durata ottimale della batteria, è essenziale mantenerne un adeguato livello di carica.In alcune circostanze potrebbe essere necessario ricaricare la batteria se:– il veicolo percorre prevalentemente tragitti brevi;– si prevede un inutilizzo prolungato di varie settimane.Rivolgersi a un concessionario TOYOTA o a una officina qualificata.
WARNI NG
Per caricare personalmente la batteria del veicolo, utilizzare solo un caricabatterie compatibile con batterie al piombo con tensione nominale di 12 V.
WARNI NG
Seguire le istruzioni fornite dal produttore del caricabatterie.Non invertire mai le polarità.
NOTIC E
Non è necessario scollegare la batteria.
► Disinserire l'accensione.► Spegnere tutti gli equipaggiamenti elettrici (autoradio, fari, tergicristalli, ecc.).

► Spegnere il caricabatterie B prima di collegare i cavi alla batteria, per evitare il rischio di scintille pericolose.► Verificare che i cavi del caricabatterie siano in buone condizioni.► Se il veicolo ne è equipaggiato, sollevare il coperchio in plastica del morsetto (+).► Collegare i cavi del caricabatterie B nel modo seguente:• il cavo rosso positivo (+) al morsetto (+) della batteria A,• il cavo nero negativo (-) al punto di massa C del veicolo.► Al termine dell'operazione di ricarica, spegnere il caricabatterie B prima di scollegare i cavi dalla batteria A.
24v 12v
WARNI NG
In presenza di questa etichetta, utilizzare esclusivamente un caricabatterie da 12 V per evitare danni irreversibili a carico dei componenti elettrici del sistema Stop & Start.

194
WARNI NG
Non provare mai a caricare una batteria ghiacciata - rischio di esplosione!Se la batteria è ghiacciata, farla controllare da un concessionario TOYOTA o da una officina qualificata che verificherà che i componenti interni non siano danneggiati e che l'alloggiamento non sia lesionato, il che implica un rischio di perdita di acido tossico e corrosivo.

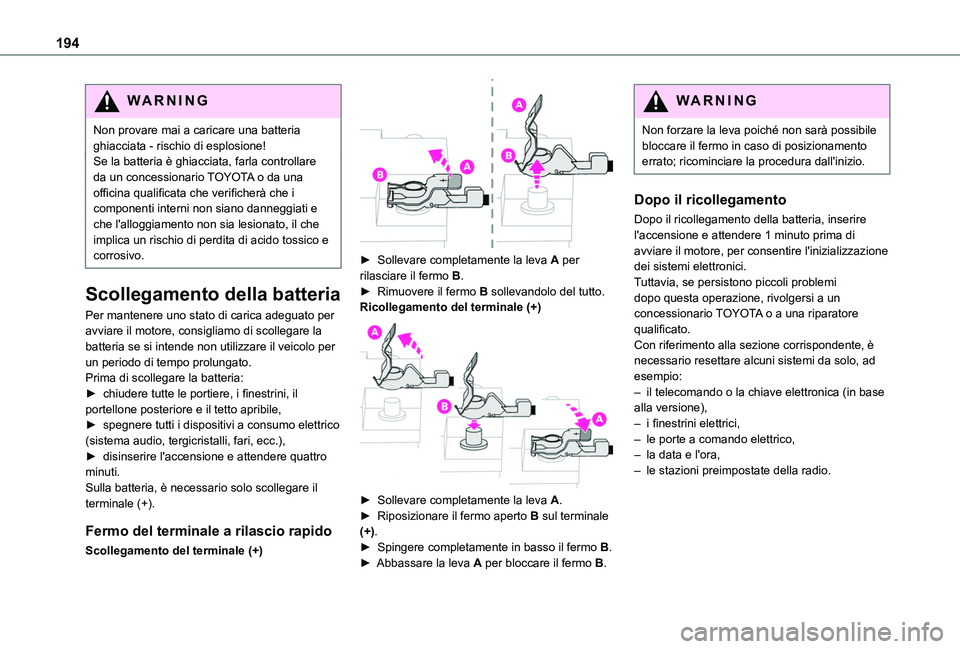

Scollegamento della batteria
Per mantenere uno stato di carica adeguato per avviare il motore, consigliamo di scollegare la batteria se si intende non utilizzare il veicolo per un periodo di tempo prolungato.Prima di scollegare la batteria:► chiudere tutte le portiere, i finestrini, il portellone posteriore e il tetto apribile,► spegnere tutti i dispositivi a consumo elettrico (sistema audio, tergicristalli, fari, ecc.),
► disinserire l'accensione e attendere quattro minuti.Sulla batteria, è necessario solo scollegare il terminale (+).
Fermo del terminale a rilascio rapido
Scollegamento del terminale (+)

► Sollevare completamente la leva A per rilasciare il fermo B.► Rimuovere il fermo B sollevandolo del tutto.Ricollegamento del terminale (+)

► Sollevare completamente la leva A.► Riposizionare il fermo aperto B sul terminale (+).► Spingere completamente in basso il fermo B.► Abbassare la leva A per bloccare il fermo B.
WARNI NG
Non forzare la leva poiché non sarà possibile bloccare il fermo in caso di posizionamento errato; ricominciare la procedura dall'inizio.
Dopo il ricollegamento
Dopo il ricollegamento della batteria, inserire l'accensione e attendere 1 minuto prima di avviare il motore, per consentire l'inizializzazione dei sistemi elettronici.Tuttavia, se persistono piccoli problemi dopo questa operazione, rivolgersi a un concessionario TOYOTA o a una riparatore qualificato.Con riferimento alla sezione corrispondente, è necessario resettare alcuni sistemi da solo, ad esempio:– il telecomando o la chiave elettronica (in base alla versione),– i finestrini elettrici,– le porte a comando elettrico,
– la data e l'ora,– le stazioni preimpostate della radio.

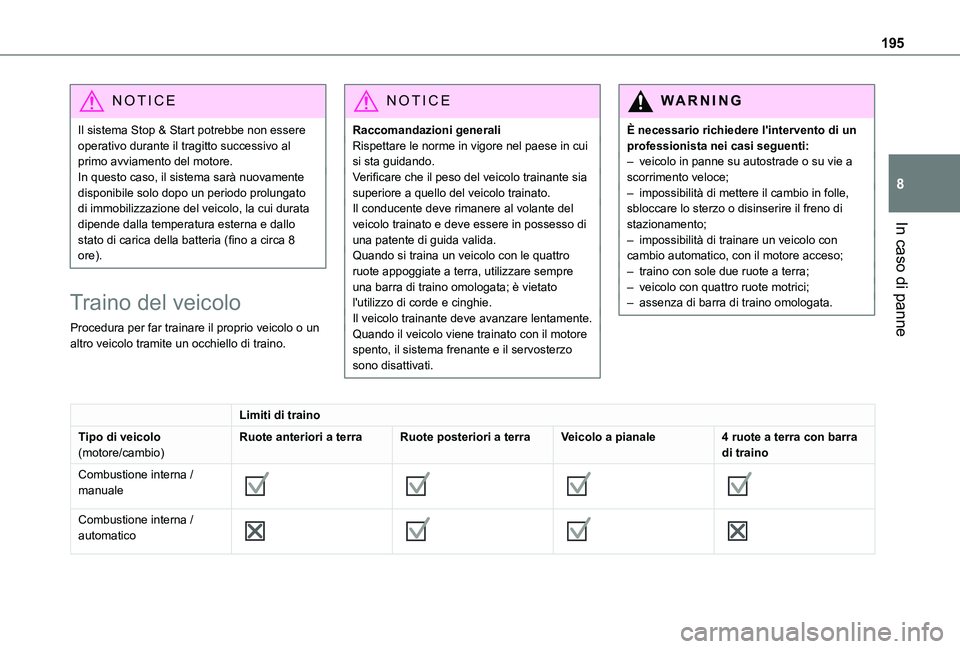

195
In caso di panne
8
NOTIC E
Il sistema Stop & Start potrebbe non essere operativo durante il tragitto successivo al primo avviamento del motore.In questo caso, il sistema sarà nuovamente disponibile solo dopo un periodo prolungato di immobilizzazione del veicolo, la cui durata dipende dalla temperatura esterna e dallo stato di carica della batteria (fino a circa 8 ore).
Traino del veicolo
Procedura per far trainare il proprio veicolo o un altro veicolo tramite un occhiello di traino.
NOTIC E
Raccomandazioni generaliRispettare le norme in vigore nel paese in cui si sta guidando.Verificare che il peso del veicolo trainante sia superiore a quello del veicolo trainato.Il conducente deve rimanere al volante del veicolo trainato e deve essere in possesso di una patente di guida valida.Quando si traina un veicolo con le quattro ruote appoggiate a terra, utilizzare sempre una barra di traino omologata; è vietato l'utilizzo di corde e cinghie.Il veicolo trainante deve avanzare lentamente.Quando il veicolo viene trainato con il motore spento, il sistema frenante e il servosterzo sono disattivati.
WARNI NG
È necessario richiedere l'intervento di un professionista nei casi seguenti:– veicolo in panne su autostrade o su vie a scorrimento veloce;– impossibilità di mettere il cambio in folle, sbloccare lo sterzo o disinserire il freno di stazionamento;– impossibilità di trainare un veicolo con cambio automatico, con il motore acceso;– traino con sole due ruote a terra;– veicolo con quattro ruote motrici;– assenza di barra di traino omologata.
Limiti di traino
Tipo di veicolo(motore/cambio)Ruote anteriori a terraRuote posteriori a terraVeicolo a pianale4 ruote a terra con barra di traino
Combustione interna / manuale








Combustione interna / automatico

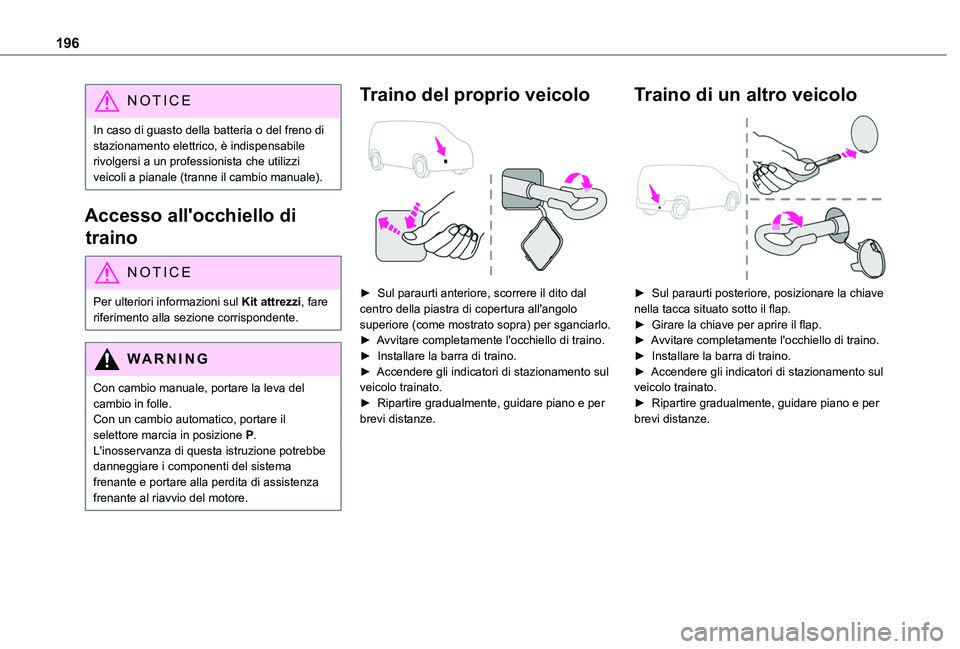

196
NOTIC E
In caso di guasto della batteria o del freno di stazionamento elettrico, è indispensabile rivolgersi a un professionista che utilizzi veicoli a pianale (tranne il cambio manuale).
Accesso all'occhiello di
traino
NOTIC E
Per ulteriori informazioni sul Kit attrezzi, fare riferimento alla sezione corrispondente.
WARNI NG
Con cambio manuale, portare la leva del cambio in folle.Con un cambio automatico, portare il selettore marcia in posizione P.L'inosservanza di questa istruzione potrebbe danneggiare i componenti del sistema frenante e portare alla perdita di assistenza frenante al riavvio del motore.
Traino del proprio veicolo

► Sul paraurti anteriore, scorrere il dito dal centro della piastra di copertura all'angolo superiore (come mostrato sopra) per sganciarlo.► Avvitare completamente l'occhiello di traino.► Installare la barra di traino.► Accendere gli indicatori di stazionamento sul veicolo trainato.► Ripartire gradualmente, guidare piano e per brevi distanze.
Traino di un altro veicolo

► Sul paraurti posteriore, posizionare la chiave nella tacca situato sotto il flap.► Girare la chiave per aprire il flap.► Avvitare completamente l'occhiello di traino.► Installare la barra di traino.► Accendere gli indicatori di stazionamento sul veicolo trainato.► Ripartire gradualmente, guidare piano e per brevi distanze.

197
Caratteristiche tecniche
9

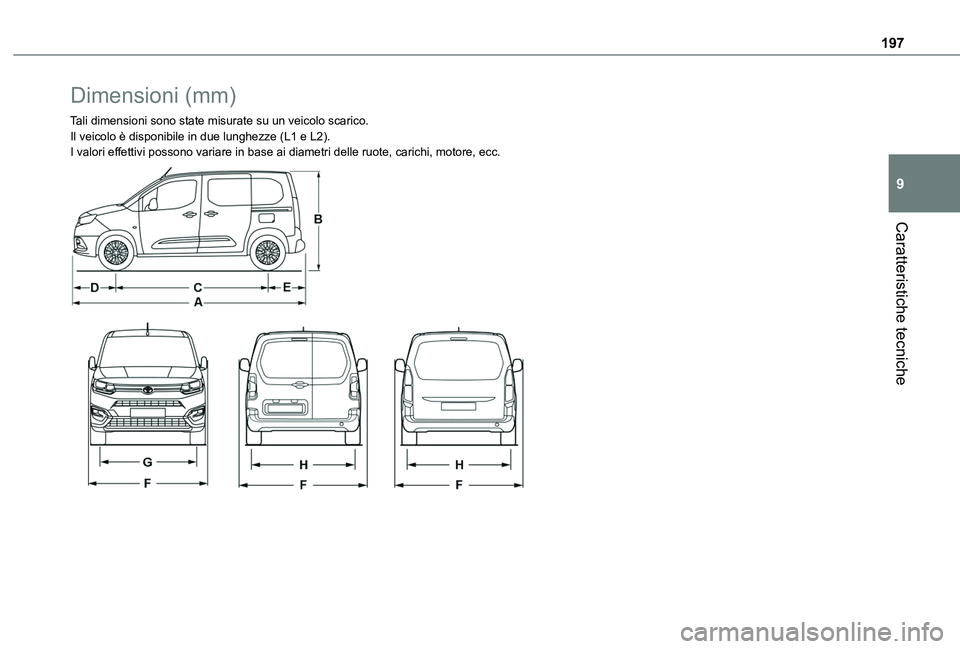

Dimensioni (mm)
Tali dimensioni sono state misurate su un veicolo scarico.Il veicolo è disponibile in due lunghezze (L1 e L2).I valori effettivi possono variare in base ai diametri delle ruote, carichi, motore, ecc.

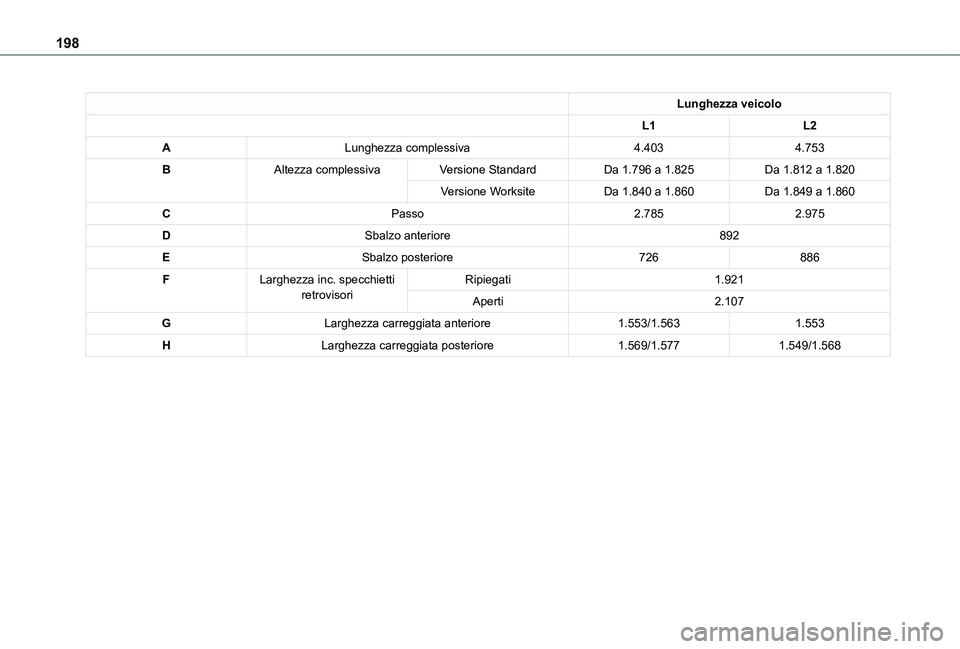

198
Lunghezza veicolo
L1L2
ALunghezza complessiva4.4034.753
BAltezza complessivaVersione StandardDa 1.796 a 1.825Da 1.812 a 1.820
Versione WorksiteDa 1.840 a 1.860Da 1.849 a 1.860
CPasso2.7852.975
DSbalzo anteriore892
ESbalzo posteriore726886
FLarghezza inc. specchietti retrovisoriRipiegati1.921
Aperti2.107
GLarghezza carreggiata anteriore1.553/1.5631.553
HLarghezza carreggiata posteriore1.569/1.5771.549/1.568

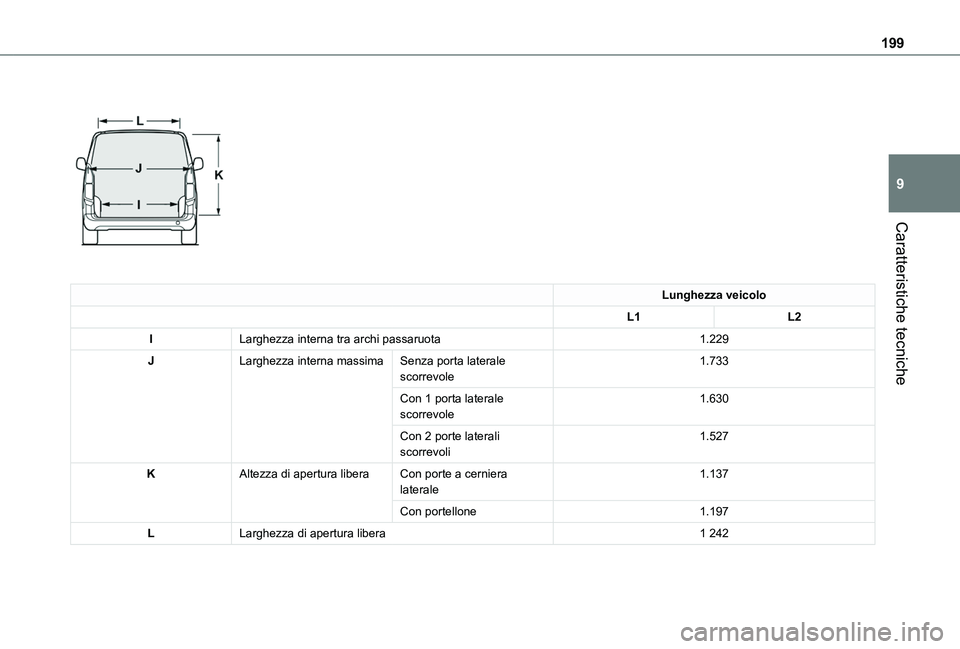

199
Caratteristiche tecniche
9


Lunghezza veicolo
L1L2
ILarghezza interna tra archi passaruota1.229
JLarghezza interna massimaSenza porta laterale scorrevole1.733
Con 1 porta laterale scorrevole1.630
Con 2 porte laterali scorrevoli1.527
KAltezza di apertura liberaCon porte a cerniera laterale1.137
Con portellone1.197
LLarghezza di apertura libera1 242

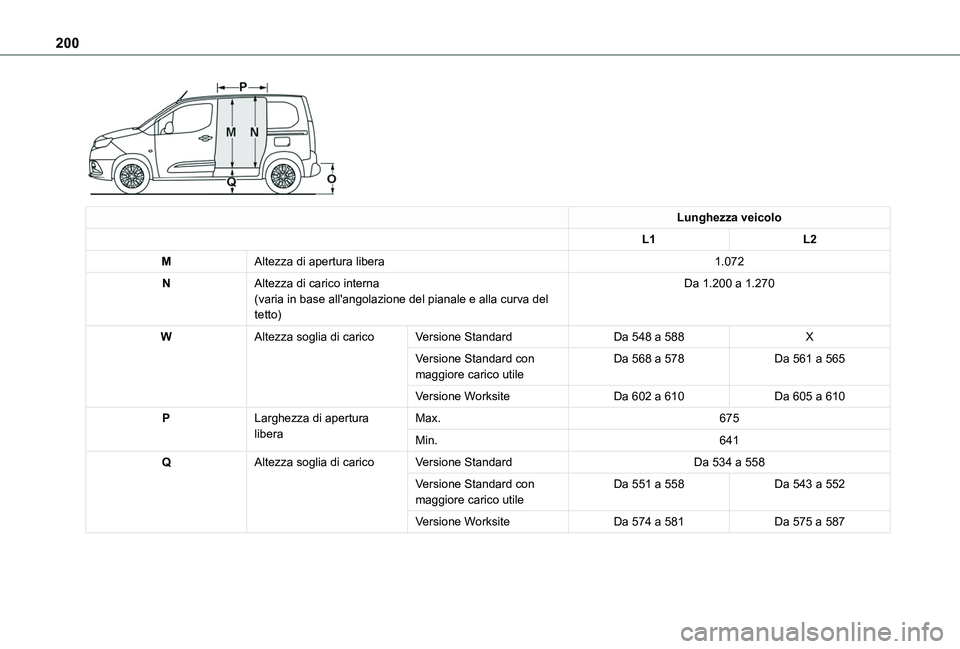

200

Lunghezza veicolo
L1L2
MAltezza di apertura libera1.072
NAltezza di carico interna(varia in base all'angolazione del pianale e alla curva del tetto)
Da 1.200 a 1.270
WAltezza soglia di caricoVersione StandardDa 548 a 588X
Versione Standard con maggiore carico utileDa 568 a 578Da 561 a 565
Versione WorksiteDa 602 a 610Da 605 a 610
PLarghezza di apertura liberaMax.675
Min.641
QAltezza soglia di caricoVersione StandardDa 534 a 558
Versione Standard con maggiore carico utileDa 551 a 558Da 543 a 552
Versione WorksiteDa 574 a 581Da 575 a 587
