2020 TOYOTA MIRAI sat nav

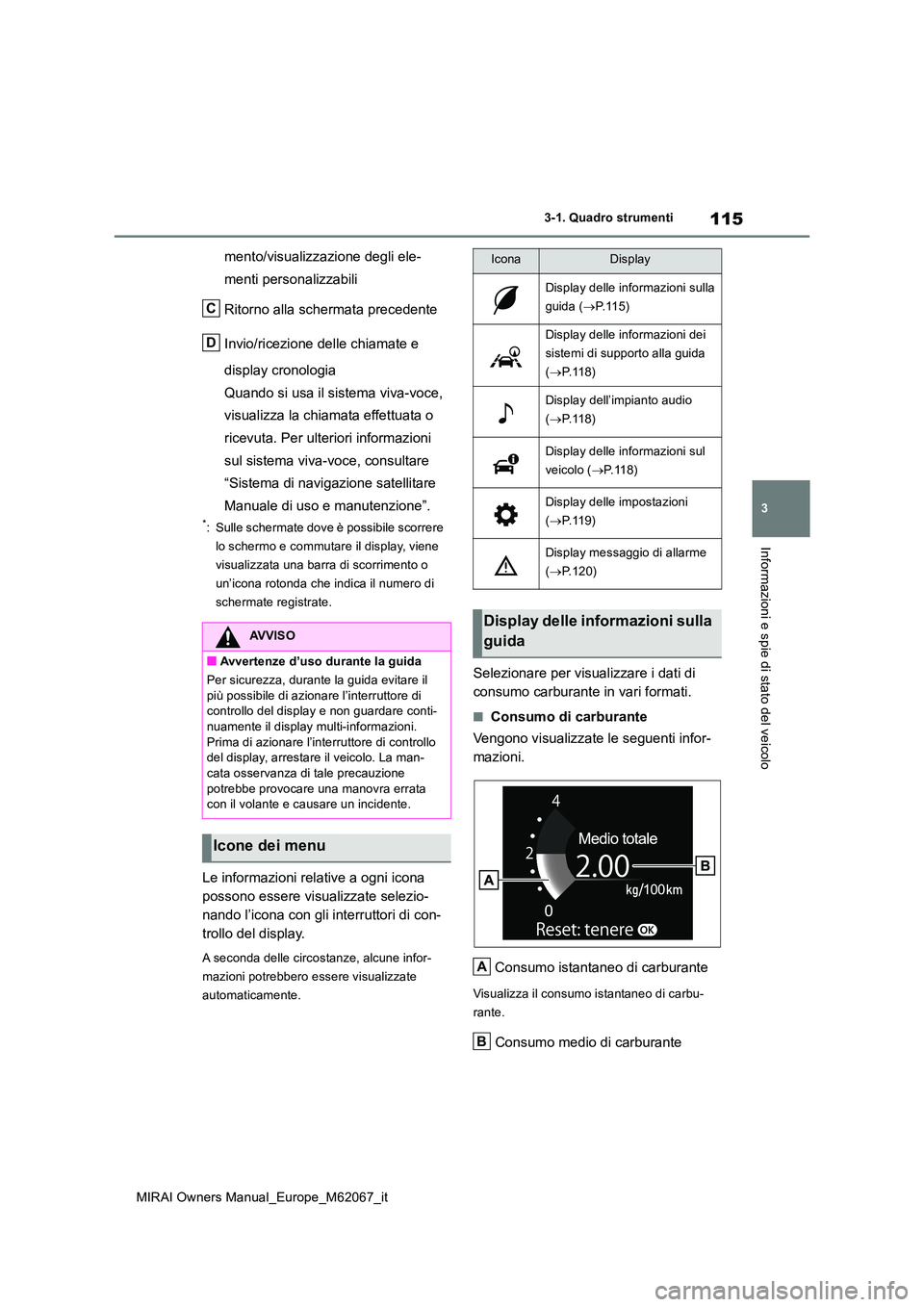

115
3
MIRAI Owners Manual_Europe_M62067_it
3-1. Quadro strumenti
Informazioni e spie di stato del veicolo
mento/visualizzazione degli ele-
menti personalizzabili
Ritorno alla schermata precedente
Invio/ricezione delle chiamate e
display cronologia
Quando si usa il sistema viva-voce,
visualizza la chiamata effettuata o
ricevuta. Per ulteriori informazioni
sul sistema viva-voce, consultare
“Sistema di navigazione satellitare
Manuale di uso e manutenzione”.
*: Sulle schermate dove è possibile scorrere
lo schermo e commutare il display, viene
visualizzata una barra di scorrimento o
un’icona rotonda che indica il numero di
schermate registrate.
Le informazioni relative a ogni icona
possono essere visualizzate selezio-
nando l’icona con gli interruttori di con-
trollo del display.
A seconda delle circostanze, alcune infor-
mazioni potrebbero essere visualizzate
automaticamente.
Selezionare per visualizzare i dati di
consumo carburante in vari formati.
■Consumo di carburante
Vengono visualizzate le seguenti infor-
mazioni.
Consumo istantaneo di carburante
Visualizza il consumo istantaneo di carbu-
rante.
Consumo medio di carburante
AVVISO
■Avvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il più possibile di azionare l’interruttore di controllo del display e non guardare conti-
nuamente il display multi-informazioni. Prima di azionare l’interruttore di controllo del display, arrestare il veicolo. La man-
cata osservanza di tale precauzione potrebbe provocare una manovra errata con il volante e causare un incidente.
Icone dei menu
C
D
IconaDisplay
Display delle informazioni sulla
guida ( P. 1 1 5 )
Display delle informazioni dei
sistemi di supporto alla guida
( P. 1 1 8 )
Display dell’impianto audio
( P. 1 1 8 )
Display delle informazioni sul
veicolo ( P.118)
Display delle impostazioni
( P. 1 1 9 )
Display messaggio di allarme
( P.120)
Display delle informazioni sulla
guida
A
B

245
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
*1: Visualizzato insieme al limite di velocità
*2: Contenuto non riconosciuto.
*3: Se non si aziona l’indicatore di direzione
quando si cambia corsia, il simbolo non
viene visualizzato.
Nelle seguenti situazioni, il sistema
RSA avverte il conducente.
 Quando la velocità del veicolo
supera la soglia di segnalazione
velocità del cartello di limite di velo-
cità visualizzato, il simbolo del car-
tello viene evidenziato e suona un
cicalino.
 Quando il sistema RSA riconosce un
cartello di divieto di accesso e rileva
che il veicolo è entrato in un’area in
cui l’accesso è vietato in base ai dati
della mappa del sistema di naviga-
zione, il cartello di divieto di accesso
lampeggia e suona un cicalino. (Per i
veicoli con sistema di navigazione).
 Se viene rilevato che il veicolo sta
effettuando un sorpasso quando sul
display multi-informazioni è visualiz-
zato un cartello di divieto di sor-
passo, il cartello lampeggia e il
volante vibra.
A seconda della situazione, le condi-
zioni di circolazione (direzione del traf-
fico, unità di misura di velocità)
possono causare errori di valutazione e
la notifica potrebbe non essere appro-
priata.
■Procedura di impostazione
1 Premere o sugli interruttori di
controllo del display e selezionare .
2 Premere o sugli interruttori di
controllo del display, selezionare
“ RSA”, quindi premere .
■Disattivazione automatica della visua- lizzazione dei cartelli RSA
Uno o più cartelli vengono disattivati automa-
ticamente nelle seguenti situazioni.
●Non viene riconosciuto alcun cartello per
una determinata distanza.
●La strada cambia a seguito di una svolta a
sinistra o a destra, o circostanze simili.
■Situazioni in cui la funzione potrebbe non attivarsi o eseguire un rilevamento errato
Nei seguenti casi, il sistema RSA non fun-
ziona normalmente e potrebbe non ricono- scere i cartelli, visualizzare il cartello errato, ecc., anche se ciò non indica un’anomalia.
●La telecamera anteriore non è allineata correttamente a seguito del forte impatto
subito dal sensore, ecc.
●Sul parabrezza, accanto alla telecamera
anteriore, è presente sporcizia, neve, ade- sivi o simili.
●In presenza di condizioni atmosferiche avverse, come pioggia intensa, nebbia, neve o tempeste di sabbia
●La luce proveniente da un veicolo in avvici-namento, i raggi del sole, ecc. colpiscono
la telecamera anteriore.
●Il cartello è sporco, sbiadito, inclinato o pie-
gato.
●Il contrasto del cartello elettronico non è
Ghiaccio
Presenza di informazioni
aggiuntive*2
Rampa di uscita a destra*3
Rampa di uscita a sinistra*3
Orario
Funzione di notifica

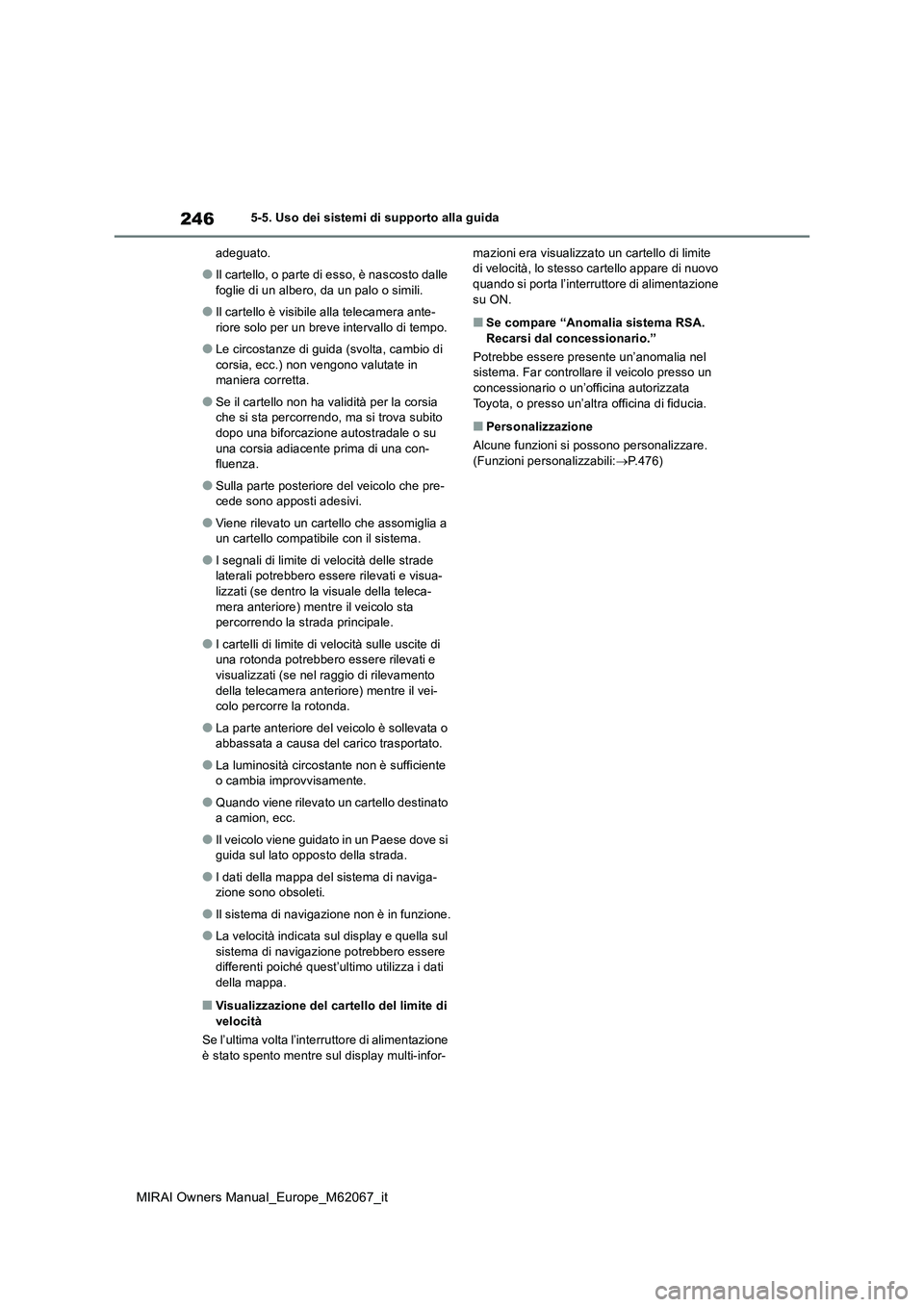

246
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
adeguato.
●Il cartello, o parte di esso, è nascosto dalle
foglie di un albero, da un palo o simili.
●Il cartello è visibile alla telecamera ante-
riore solo per un breve intervallo di tempo.
●Le circostanze di guida (svolta, cambio di
corsia, ecc.) non vengono valutate in maniera corretta.
●Se il cartello non ha validità per la corsia che si sta percorrendo, ma si trova subito dopo una biforcazione autostradale o su
una corsia adiacente prima di una con- fluenza.
●Sulla parte posteriore del veicolo che pre-cede sono apposti adesivi.
●Viene rilevato un cartello che assomiglia a un cartello compatibile con il sistema.
●I segnali di limite di velocità delle strade laterali potrebbero essere rilevati e visua-lizzati (se dentro la visuale della teleca-
mera anteriore) mentre il veicolo sta percorrendo la strada principale.
●I cartelli di limite di velocità sulle uscite di una rotonda potrebbero essere rilevati e visualizzati (se nel raggio di rilevamento
della telecamera anteriore) mentre il vei- colo percorre la rotonda.
●La parte anteriore del veicolo è sollevata o abbassata a causa del carico trasportato.
●La luminosità circostante non è sufficiente o cambia improvvisamente.
●Quando viene rilevato un cartello destinato a camion, ecc.
●Il veicolo viene guidato in un Paese dove si guida sul lato opposto della strada.
●I dati della mappa del sistema di naviga-zione sono obsoleti.
●Il sistema di navigazione non è in funzione.
●La velocità indicata sul display e quella sul
sistema di navigazione potrebbero essere differenti poiché quest’ultimo utilizza i dati della mappa.
■Visualizzazione del cartello del limite di
velocità
Se l’ultima volta l’interruttore di alimentazione è stato spento mentre sul display multi-infor-
mazioni era visualizzato un cartello di limite di velocità, lo stesso cartello appare di nuovo quando si porta l’interruttore di alimentazione
su ON.
■Se compare “Anomalia sistema RSA. Recarsi dal concessionario.”
Potrebbe essere presente un’anomalia nel sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
■Personalizzazione
Alcune funzioni si possono personalizzare. (Funzioni personalizzabili: P.476)

284
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
La frenata di assistenza al parcheggio
può essere attivata/disattivata sul
display multi-informazioni. Tutte le fun-
zioni della frenata di assistenza al par-
cheggio (oggetti statici, veicoli nell’area
retrostante e pedoni nell’area retro-
stante) vengono attivate/disattivate
contemporaneamente.
Utilizzare gli interruttori di controllo del
display per attivare/disattivare la fre-
nata di assistenza al parcheggio.
( P. 1 1 4 )
1 Premere o per selezionare
.
2 Premere o per selezionare
“ PKSB”, quindi premere .
Quando la frenata di assistenza al parcheg- gio è disattivata, la spia PKSB OFF
( P.108) si accende.
Per riattivare il sistema dopo che è stato
disattivato, selezionare sul display
multi-informazioni, selezionare “ PKSB”
e quindi ON. Se è stato disattivato con que-
sto metodo, il sistema non si riattiva spe-
gnendo e riportando su ON l’interruttore di
alimentazione.
Se intervengono il controllo limitazione della
potenza del sistema a celle a combustibile o
i freni, un cicalino suona e sul display multi-
informazioni, sull’Head-up display (se in
dotazione) e sullo schermo dell’impianto
multimediale (se in dotazione) appare un
messaggio che avvisa il conducente.
A seconda della situazione, il controllo limi-
tazione della potenza del sistema a celle a
combustibile interviene per limitare l’accele-
razione o ridurre il più possibile la potenza.
 Intervento del controllo limitazione
della potenza del sistema a celle a
combustibile (limitazione dell’accele-
razione)
Il sistema impedisce un’accelerazione supe-
AVVISO
●Quando si carica il veicolo su una nave,
un camion o altro mezzo di trasporto
●Se le sospensioni sono state modificate o sono stati montati pneumatici con
dimensioni diverse da quelle specificate
●Se la parte anteriore del veicolo è solle- vata o abbassata a causa del carico tra-
sportato
●Quando sono montati accessori quali occhiello di traino di emergenza, protet-
tore del paraurti (ad esempio modana- tura aggiuntiva, ecc.), portabiciclette o lama spazzaneve che possono coprire
un sensore
●Quando si utilizzano impianti di autola- vaggio automatici
●Se non è possibile guidare il veicolo in maniera stabile, ad esempio a seguito di un incidente o di un’avaria
●Quando il veicolo viene guidato in modo sportivo o in fuoristrada
●Quando gli pneumatici non sono gonfiati
alla pressione corretta
●Quando gli pneumatici sono molto usu-
rati
●Quando si utilizzano catene da neve, il ruotino di scorta o il kit di riparazione di
emergenza per foratura
Attivazione/disattivazione della
frenata di assistenza al par-
cheggio
Display e cicalino dell’inter-
vento controllo limitazione
della potenza del sistema a
celle a combustibile e freni

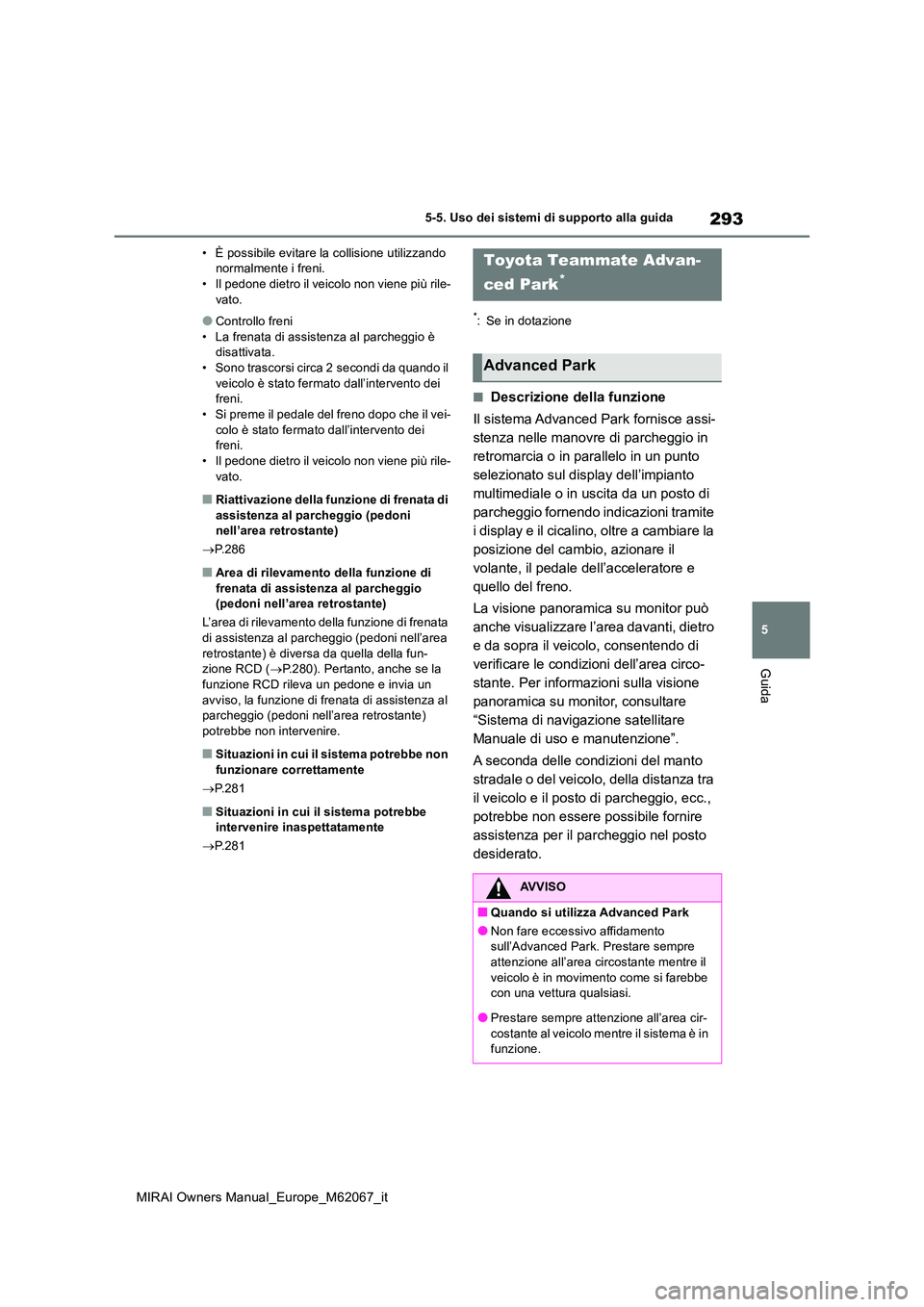

293
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
• È possibile evitare la collisione utilizzando normalmente i freni.• Il pedone dietro il veicolo non viene più rile-
vato.
●Controllo freni
• La frenata di assistenza al parcheggio è disattivata.• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei freni.• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei freni.• Il pedone dietro il veicolo non viene più rile-
vato.
■Riattivazione della funzione di frenata di assistenza al parcheggio (pedoni nell’area retrostante)
 P.286
■Area di rilevamento della funzione di
frenata di assistenza al parcheggio (pedoni nell’area retrostante)
L’area di rilevamento della funzione di frenata di assistenza al parcheggio (pedoni nell’area
retrostante) è diversa da quella della fun- zione RCD ( P.280). Pertanto, anche se la funzione RCD rileva un pedone e invia un
avviso, la funzione di frenata di assistenza al parcheggio (pedoni nell’area retrostante) potrebbe non intervenire.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
 P.281
■Situazioni in cui il sistema potrebbe intervenire inaspettatamente
 P.281
*: Se in dotazione
■Descrizione della funzione
Il sistema Advanced Park fornisce assi-
stenza nelle manovre di parcheggio in
retromarcia o in parallelo in un punto
selezionato sul display dell’impianto
multimediale o in uscita da un posto di
parcheggio fornendo indicazioni tramite
i display e il cicalino, oltre a cambiare la
posizione del cambio, azionare il
volante, il pedale dell’acceleratore e
quello del freno.
La visione panoramica su monitor può
anche visualizzare l’area davanti, dietro
e da sopra il veicolo, consentendo di
verificare le condizioni dell’area circo-
stante. Per informazioni sulla visione
panoramica su monitor, consultare
“Sistema di navigazione satellitare
Manuale di uso e manutenzione”.
A seconda delle condizioni del manto
stradale o del veicolo, della distanza tra
il veicolo e il posto di parcheggio, ecc.,
potrebbe non essere possibile fornire
assistenza per il parcheggio nel posto
desiderato.
Toyota Teammate Advan-
ced Park*
Advanced Park
AVVISO
■Quando si utilizza Advanced Park
●Non fare eccessivo affidamento sull’Advanced Park. Prestare sempre
attenzione all’area circostante mentre il veicolo è in movimento come si farebbe con una vettura qualsiasi.
●Prestare sempre attenzione all’area cir-costante al veicolo mentre il sistema è in funzione.

317
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
■Quando l’operazione è stata
sospesa
■Quando non è possibile registrare
un parcheggio
■Se la schermata sul display dell’impianto multimediale rimane nera
mentre il sistema Advanced Park è in funzione
L’impianto multimediale o il sistema Advan- ced Park è disturbato da onde radio o si è
verificata un’anomalia. Se accanto a una telecamera è montata un’antenna radio, allontanarla il più possibile dalla telecamera.
Se accanto alle telecamere non vi sono antenne radio e la schermata non torna alla normalità dopo aver spento l’interruttore di
alimentazione e aver riavviato il sistema a celle a combustibile, far controllare il veicolo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di fiducia.
Per informazioni su quanto segue,
vedere “Visione panoramica su moni-
tor” di “Sistema di monitoraggio perife-
rico” in “Sistema di navigazione
satellitare Manuale di uso e manuten-
zione”.
 Campo visibile sulle schermate
 Te l e c a m e r e
 Differenze tra le immagini visualiz-
MessaggioProblema/azione cor-
rettiva
“Volante azionato
manualmente”
È stata esercitata
forza sul volante
mentre l’assistenza
era attiva
 Fermare il veicolo
e selezionare il pul-
sante “Start” appog-
giando le mani sul
volante senza eserci-
tare forza per riav-
viare l’assistenza.
“Il pedale accelera-
tore è stato premuto”
Il pedale dell’accele-
ratore era premuto
mentre l’assistenza
era attiva
 Rilasciare il pedale
dell’acceleratore,
quindi selezionare il
pulsante “Start” per
riavviare l’assistenza.
“Posiz. cambio modi-
ficata manualmente”
È stata selezionata
una posizione del
cambio mentre l’assi-
stenza era attiva
 Selezionare il pul-
sante “Start” per riat-
tivare l’assistenza.
MessaggioProblema/azione cor-
rettiva
“Nessun parcheggio
disponibile da regi-
strare”
È stato selezionato
per un parcheg-
gio che non si può
rilevare
 Attivare il sistema
Advanced Park in un
posto di parcheggio
dove il fondo stradale
può essere ricono-
sciuto
Precauzioni d’uso

320
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
●Oggetti diversi dai veicoli parcheggiati, ad esempio colonne, muri, ecc., potrebbero non essere rilevati. Inoltre, se venissero
rilevati, il posto di parcheggio desiderato potrebbe non essere correttamente alline-ato.
Selezionare sul display
dell’impianto multimediale, quindi sele-
zionare “Advanced Park”.
■Profilo velocità
È possibile definire la velocità del vei-
colo per la funzione di assistenza al
parcheggio.
Questa impostazione non si può modificare
quando si registra un posto di parcheggio
nella funzione di memoria.
■Raggio di rilevamento degli osta-
coli
È possibile definire la distanza dalla
quale gli ostacoli verranno aggirati
mentre è attiva l’assistenza al parcheg-
gio.
AVVISO
■Per garantire il corretto funziona- mento del sistema Advanced Park
 P.266
Inoltre, consultare “Visione panoramica su monitor” del “Sistema di monitoraggio peri-
ferico” in “Sistema di navigazione satelli- tare Manuale di uso e manutenzione”.
■Quando i sensori non funzionano
correttamente
●In situazioni come le seguenti, i sensori potrebbero non funzionare corretta-mente e potrebbero causare incidenti.
Procedere con cautela.
• Quando un sensore è ghiacciato. (Per risolvere il problema, sghiacciare
l’area). Quando fa molto freddo, se un sensore è ghiacciato, sullo schermo potrebbe apparire un’immagine ano-
mala o i veicoli parcheggiati potrebbero non essere rilevati.
• Quando il veicolo è fortemente inclinato
• Quando la temperatura è estremamente calda o fredda
• Quando si percorrono strade dissestate, in pendenza, sterrate o ricoperte d’erba
• Quando vicino al veicolo vengono gene-
rati ultrasuoni da avvisatori acustici dei veicoli, motori di motociclette, freni pneumatici di veicoli pesanti o sensori di
altri veicoli
• Quando piove o un sensore viene inve- stito da acqua
• Quando l’area attorno al veicolo è buia o ci sono luci nello sfondo
• Quando sul veicolo è montata un’asta di
ingombro passaruota o un’antenna radio
• Quando un sensore è estremamente vicino a un veicolo parcheggiato
• Quando il posto accanto al parcheggio desiderato è occupato da un veicolo, se il posto visualizzato è distante dal posto
di parcheggio desiderato reale, un sen- sore potrebbe non essere correttamente allineato. Far controllare il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
• Non installare accessori accanto all’area di rilevamento dei sensori.
●Il sistema Advanced Park guida il vei-
colo nei punti appropriati per invertire il senso di marcia; tuttavia, se in qualsiasi momento si ritiene che il veicolo si stia
avvicinando troppo a un veicolo par- cheggiato adiacente, premere il pedale del freno e cambiare la posizione del
cambio. Tuttavia, se lo si fa, potrebbero essere necessarie più manovre e il vei-colo potrebbe entrare nel parcheggio di
traverso.
Modifica delle impostazioni

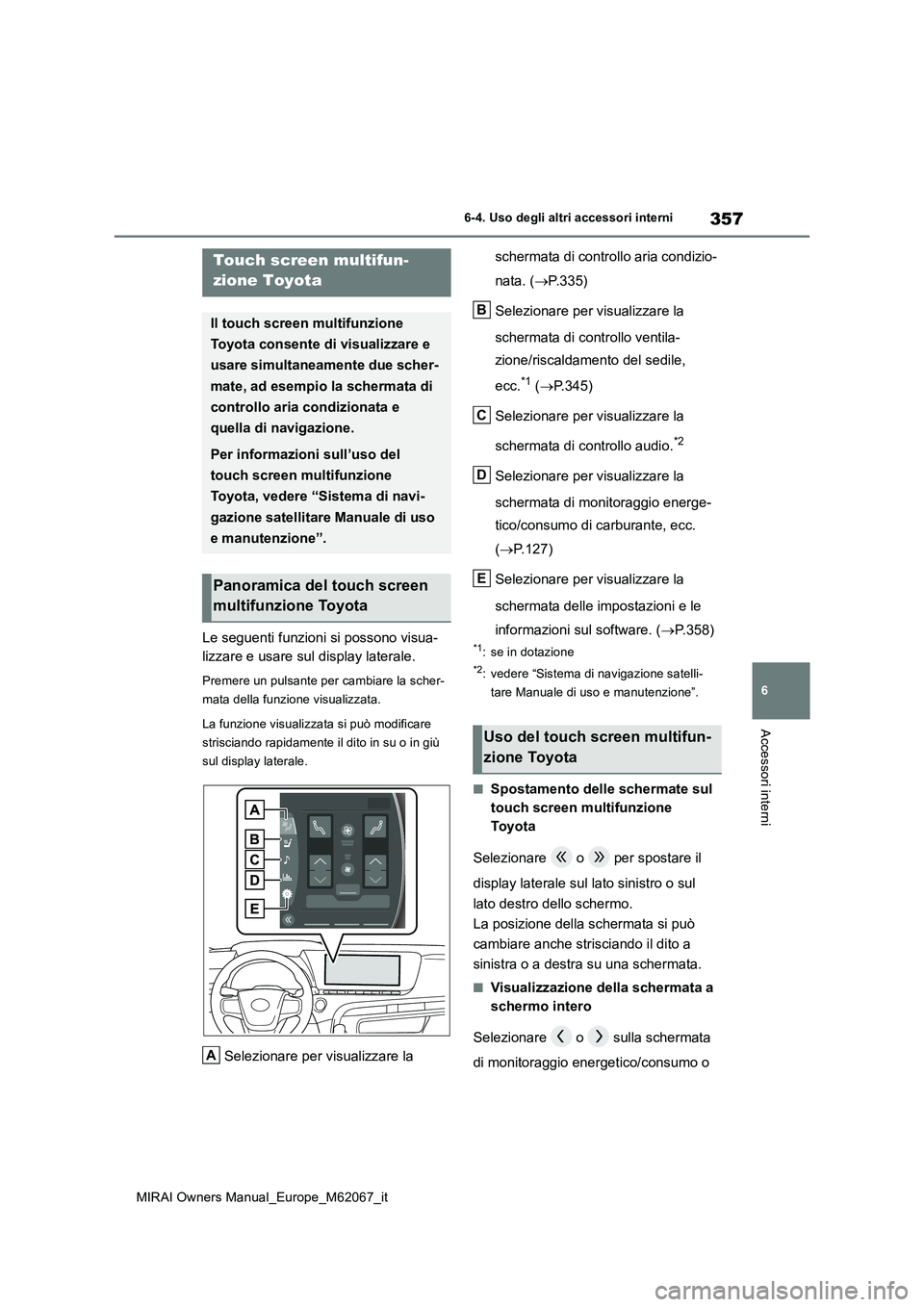

357
6
MIRAI Owners Manual_Europe_M62067_it
6-4. Uso degli altri accessori interni
Accessori interni
6-4.Uso deg li a ltri acce ssori inte rni
Le seguenti funzioni si possono visua-
lizzare e usare sul display laterale.
Premere un pulsante per cambiare la scher-
mata della funzione visualizzata.
La funzione visualizzata si può modificare
strisciando rapidamente il dito in su o in giù
sul display laterale.
Selezionare per visualizzare la
schermata di controllo aria condizio-
nata. ( P.335)
Selezionare per visualizzare la
schermata di controllo ventila-
zione/riscaldamento del sedile,
ecc.*1 ( P.345)
Selezionare per visualizzare la
schermata di controllo audio.*2
Selezionare per visualizzare la
schermata di monitoraggio energe-
tico/consumo di carburante, ecc.
( P.127)
Selezionare per visualizzare la
schermata delle impostazioni e le
informazioni sul software. ( P.358)
*1: se in dotazione
*2: vedere “Sistema di navigazione satelli-
tare Manuale di uso e manutenzione”.
■Spostamento delle schermate sul
touch screen multifunzione
To y o t a
Selezionare o per spostare il
display laterale sul lato sinistro o sul
lato destro dello schermo.
La posizione della schermata si può
cambiare anche strisciando il dito a
sinistra o a destra su una schermata.
■Visualizzazione della schermata a
schermo intero
Selezionare o sulla schermata
di monitoraggio energetico/consumo o
Touch screen multifun-
zione Toyota
Il touch screen multifunzione
Toyota consente di visualizzare e
usare simultaneamente due scher-
mate, ad esempio la schermata di
controllo aria condizionata e
quella di navigazione.
Per informazioni sull’uso del
touch screen multifunzione
Toyota, vedere “Sistema di navi-
gazione satellitare Manuale di uso
e manutenzione”.
Panoramica del touch screen
multifunzione Toyota
A
Uso del touch screen multifun-
zione Toyota
B
C
D
E
