2020 TOYOTA GR YARIS sensor

207
4
YARIS(GR) Owner's Manual_Europe_M52L11_de

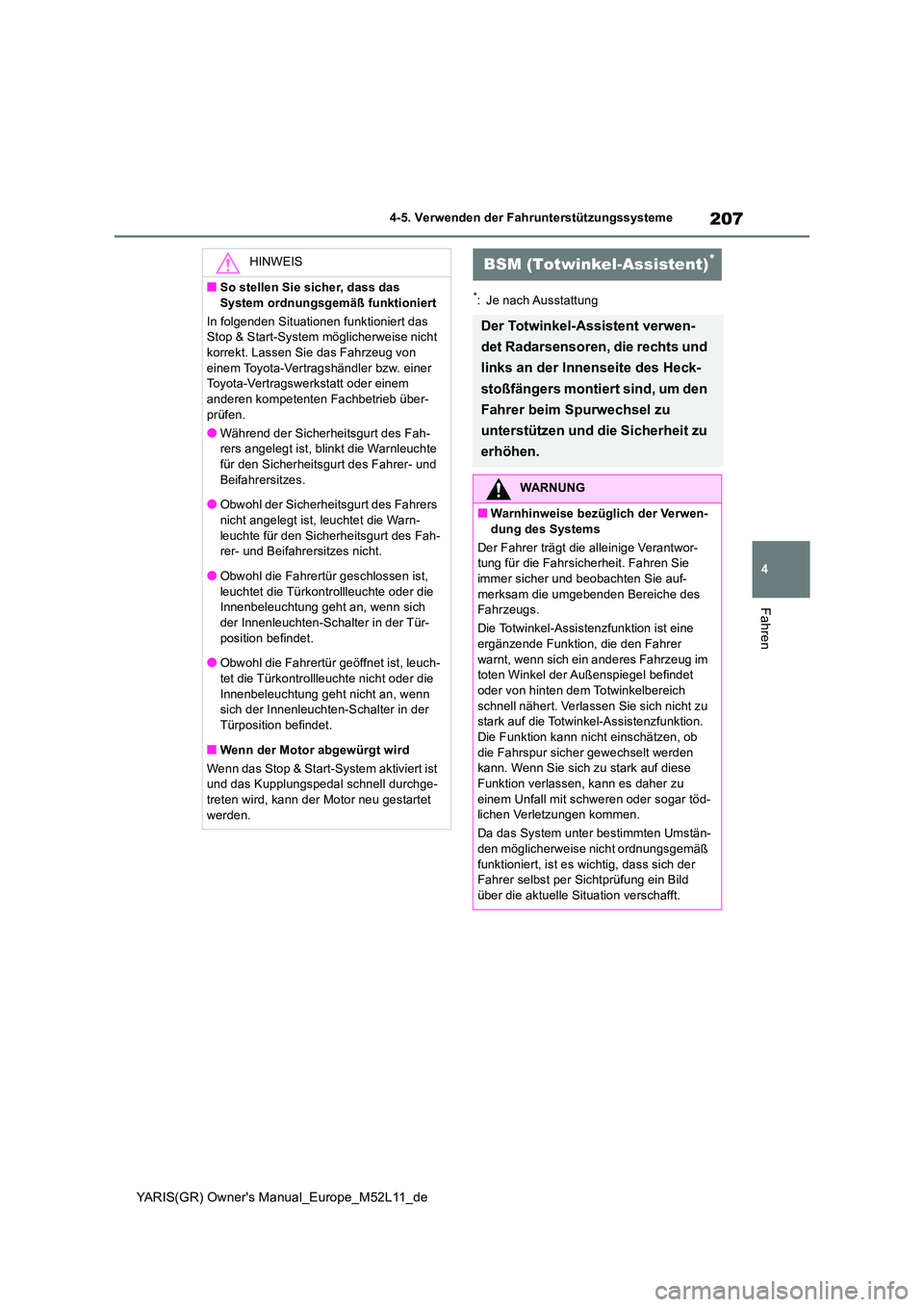

4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
HINWEIS
■So stellen Sie sicher, dass das
System ordnungsgemäß funktioniert
In folgenden Situationen funktioniert das Stop & Start-System möglicherweise nicht korrekt. Lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb über-
prüfen.
●Während der Sicherheitsgurt des Fah- rers angelegt ist, blinkt die Warnleuchte für den Sicherheitsgurt des Fahrer- und
Beifahrersitzes.
●Obwohl der Sicherheitsgurt des Fahrers nicht angelegt ist, leuchtet die Warn-
leuchte für den Sicherheitsgurt des Fah- rer- und Beifahrersitzes nicht.
●Obwohl die Fahrertür geschlossen ist,
leuchtet die Türkontrollleuchte oder die Innenbeleuchtung geht an, wenn sich der Innenleuchten-Schalter in der Tür-
position befindet.
●Obwohl die Fahrertür geöffnet ist, leuch- tet die Türkontrollleuchte nicht oder die
Innenbeleuchtung geht nicht an, wenn sich der Innenleuchten-Schalter in der
Türposition befindet.
■Wenn der Motor abgewürgt wird
Wenn das Stop & Start-System aktiviert ist und das Kupplungspedal schnell durchge-
treten wird, kann der Motor neu gestartet werden.
BSM (Totwinkel-Assistent)*
Der Totwinkel-Assistent verwen-
det Radarsensoren, die rechts und
links an der Innenseite des Heck-
stoßfängers montiert sind, um den
Fahrer beim Spurwechsel zu
unterstützen und die Sicherheit zu
erhöhen.
WARNUNG
■Warnhinweise bezüglich der Verwen-
dung des Systems
Der Fahrer trägt die alleinige Verantwor- tung für die Fahrsicherheit. Fahren Sie immer sicher und beobachten Sie auf-
merksam die umgebenden Bereiche des Fahrzeugs.
Die Totwinkel-Assistenzfunktion ist eine ergänzende Funktion, die den Fahrer
warnt, wenn sich ein anderes Fahrzeug im toten Winkel der Außenspiegel befindet oder von hinten dem Totwinkelbereich
schnell nähert. Verlassen Sie sich nicht zu stark auf die Totwinkel-Assistenzfunktion. Die Funktion kann nicht einschätzen, ob
die Fahrspur sicher gewechselt werden kann. Wenn Sie sich zu stark auf diese Funktion verlassen, kann es daher zu
einem Unfall mit schweren oder sogar töd- lichen Verletzungen kommen.
Da das System unter bestimmten Umstän- den möglicherweise nicht ordnungsgemäß
funktioniert, ist es wichtig, dass sich der Fahrer selbst per Sichtprüfung ein Bild über die aktuelle Situation verschafft.

208
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Anzeigenregelschalter
Ein-/Ausschalten des Totwinkel-Assistenzsy-
stems
Außenspiegel-Kontrollleuchten
Wenn ein Fahrzeug in einem toten Winkel
des Außenspiegels erkannt wird oder wenn
sich ein Fahrzeug schnell von hinten annä-
hert und in den toten Winkel gelangt, leuch-
tet die Außenspiegel-Kontrollleuchte auf der
Seite auf, auf der das Fahrzeug erkannt
wurde. Wenn der Hebel für den Fahrtrich-
tungsanzeiger in die Richtung der erkannten
Seite bewegt wird, blinkt die Außenspiegel-
Kontrollleuchte.
BSM OFF-Kontrollleuchte
Leuchtet, wenn der Totwinkel-Assistent
deaktiviert ist.
■Sichtbarkeit der Außenspiegel-Kontroll- leuchten
Bei starkem Sonnenlicht sind die Außenspie-
gel-Kontrollleuchten manchmal nur schwer erkennbar.
■Wenn “BSM nicht verfügbar Siehe Betriebsanleitung” in der Multi-Informa-
tionsanzeige angezeigt wird
Matsch, Schnee, Eis usw. können im Bereich der Sensoren am Heckstoßfänger haften. ( S.208) Wenn Wasser, Schnee, Schlamm
usw. vom Heckstoßfänger entfernt werden, sollte das System wieder normal funktionie-
ren. Auch im Fahrbetrieb bei extrem hohen oder niedrigen Außentemperaturen funktio-niert der Sensor unter Umständen nicht ord-
nungsgemäß.
■Wenn “BSM-Fehlfunktion Bitte Händler kontaktieren” in der Multi-Informations-anzeige angezeigt wird
Möglicherweise liegt eine Funktionsstörung
oder Fehlausrichtung des Sensors vor. Las- sen Sie das Fahrzeug von einem Toyota-Ver-tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einem anderen kom- petenten Fachbetrieb überprüfen.
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( S.373)
■Zertifizierungen für den Totwinkel-Assi-
stenten
 S.433
Systemkomponenten
WARNUNG
■Gewährleistung des ordnungsgemä- ßen Betriebs des Systems
Die Sensoren für den Totwinkel-Assisten-
ten sind links und rechts am Heckstoßfän- ger verbaut sind. Beachten Sie die
folgenden Punkte, um sicherzustellen, dass der Totwinkel-Assistent ordnungsge-mäß funktioniert.

209
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

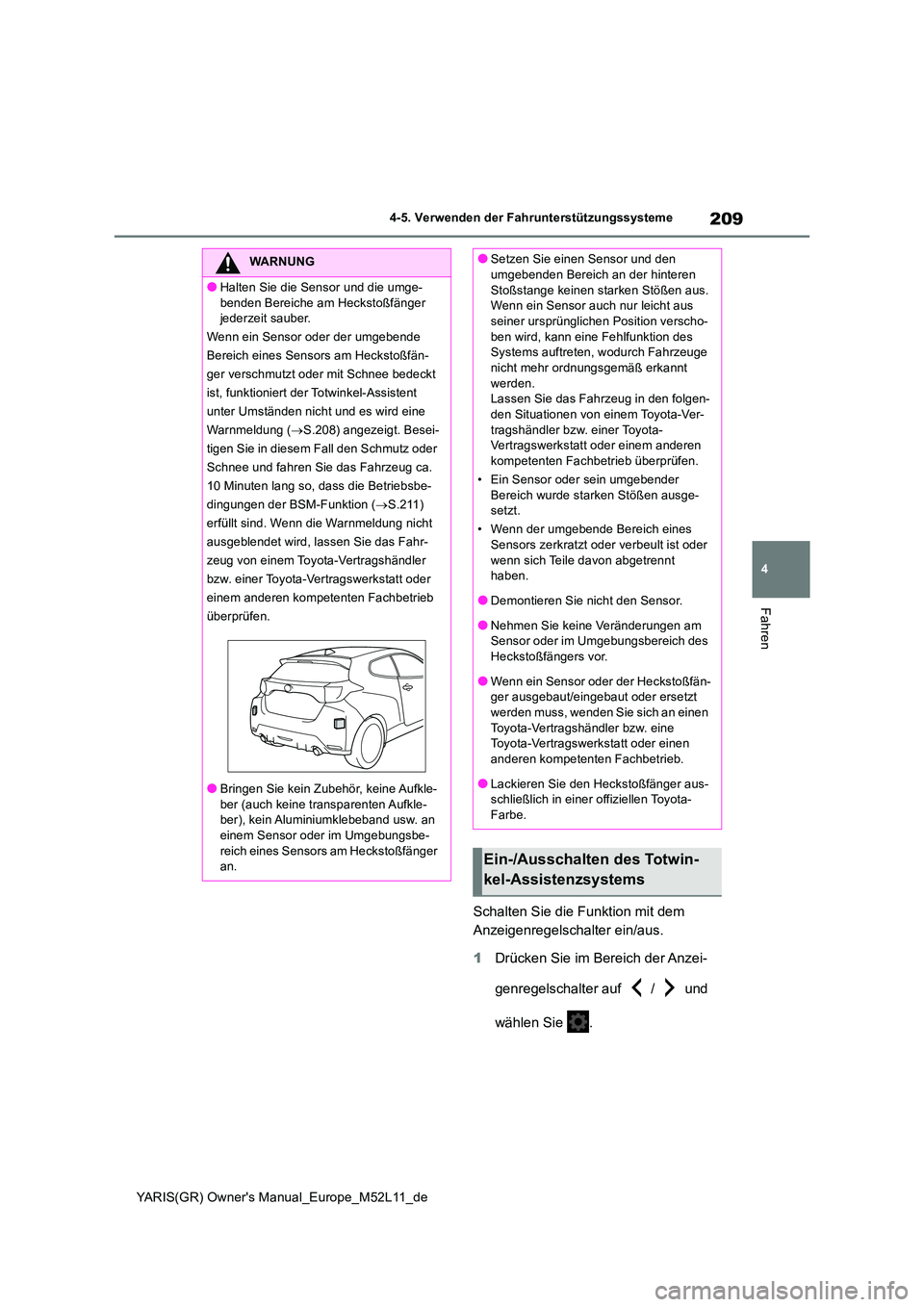

Schalten Sie die Funktion mit dem
Anzeigenregelschalter ein/aus.
1 Drücken Sie im Bereich der Anzei-
genregelschalter auf / und
wählen Sie .
WARNUNG
●Halten Sie die Sensor und die umge-
benden Bereiche am Heckstoßfänger jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich eines Sensors am Heckstoßfän-
ger verschmutzt oder mit Schnee bedeckt
ist, funktioniert der Totwinkel-Assistent
unter Umständen nicht und es wird eine
Warnmeldung ( S.208) angezeigt. Besei-
tigen Sie in diesem Fall den Schmutz oder
Schnee und fahren Sie das Fahrzeug ca.
10 Minuten lang so, dass die Betriebsbe-
dingungen der BSM-Funktion ( S.211)
erfüllt sind. Wenn die Warnmeldung nicht
ausgeblendet wird, lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb
überprüfen.
●Bringen Sie kein Zubehör, keine Aufkle- ber (auch keine transparenten Aufkle-ber), kein Aluminiumklebeband usw. an
einem Sensor oder im Umgebungsbe- reich eines Sensors am Heckstoßfänger an.
●Setzen Sie einen Sensor und den umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus. Wenn ein Sensor auch nur leicht aus seiner ursprünglichen Position verscho-
ben wird, kann eine Fehlfunktion des Systems auftreten, wodurch Fahrzeuge nicht mehr ordnungsgemäß erkannt
werden. Lassen Sie das Fahrzeug in den folgen-den Situationen von einem Toyota-Ver-
tragshändler bzw. einer Toyota- Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb überprüfen.
• Ein Sensor oder sein umgebender
Bereich wurde starken Stößen ausge- setzt.
• Wenn der umgebende Bereich eines Sensors zerkratzt oder verbeult ist oder
wenn sich Teile davon abgetrennt haben.
●Demontieren Sie nicht den Sensor.
●Nehmen Sie keine Veränderungen am Sensor oder im Umgebungsbereich des Heckstoßfängers vor.
●Wenn ein Sensor oder der Heckstoßfän-ger ausgebaut/eingebaut oder ersetzt werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompetenten Fachbetrieb.
●Lackieren Sie den Heckstoßfänger aus-schließlich in einer offiziellen Toyota-Farbe.
Ein-/Ausschalten des Totwin-
kel-Assistenzsystems

210
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
2Drücken Sie im Bereich der Anzei-
genregelschalter auf / , wäh-
len Sie und drücken Sie dann
auf .
■Mit Hilfe des Totwinkel-Assistenten erkennbare Fahrzeuge
Der Totwinkel-Assistent nutzt Radarsensoren am Heck zur Erkennung nachfolgen-
der Fahrzeuge auf benachbarten Fahrstreifen und informiert den Fahrer über Kon-
trollleuchten an den Außenspiegeln über das Vorhandensein solcher Fahrzeuge.
Fahrzeuge, die in Bereichen fahren, die nicht im Außenspiegel sichtbar sind
(toter Winkel)
Fahrzeuge, die sich in Bereichen, die nicht im Außenspiegel sichtbar sind (toter
Winkel), schnell von hinten nähern
■Erkennungsbereiche des Totwinkel-Assistenten
Die Bereiche, in denen Fahrzeuge erkannt werden können, sind unten dargestellt.
Reichweite der einzelnen Erkennungsbereiche:
Ca. 0,5 m bis 3,5 m auf jeder Seite des Fahrzeugs*1
Ca. 1 m nach vorn ab der hinteren Stoßstange
Funktion des Totwinkel-Assistenten

211
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren

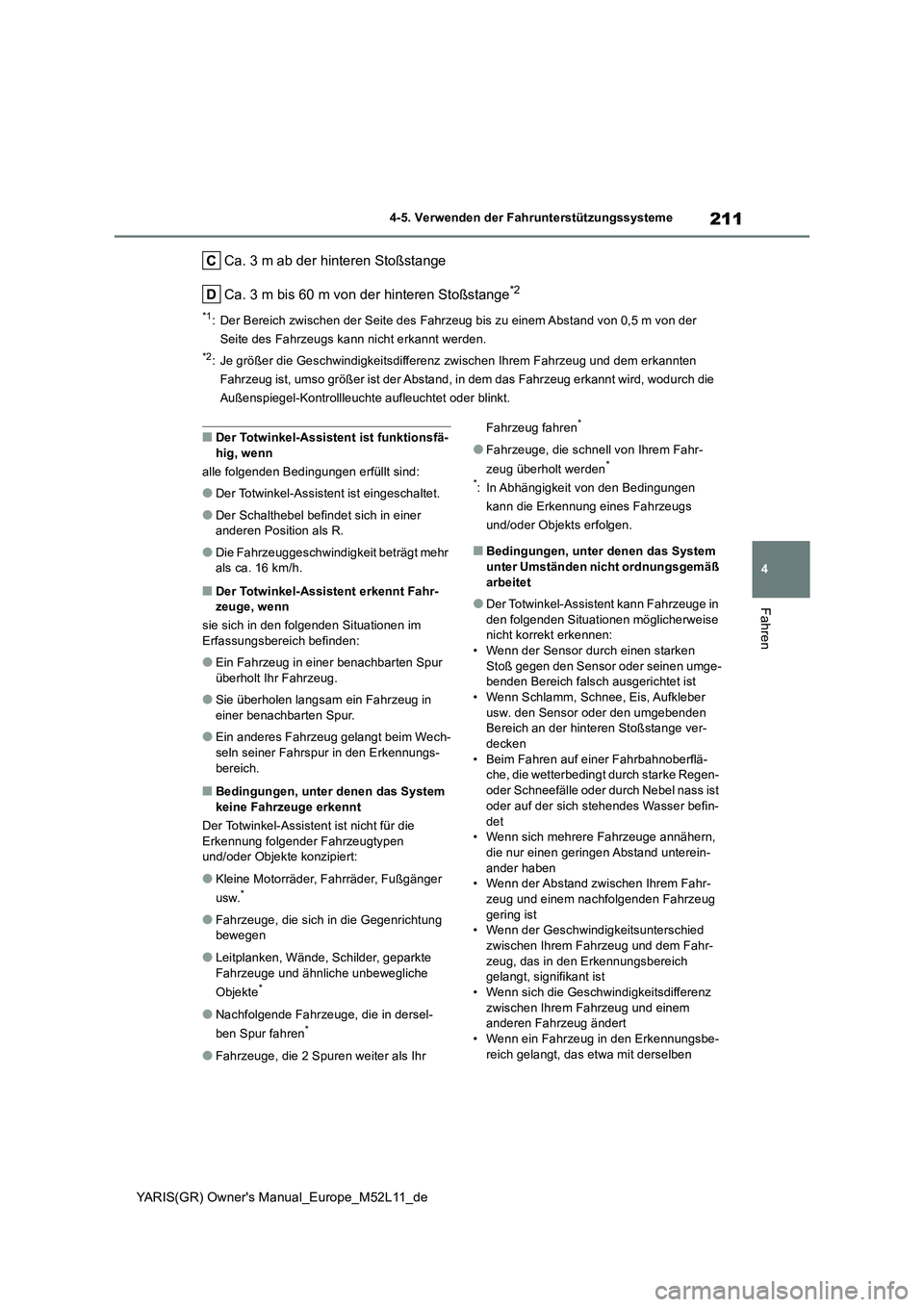

Ca. 3 m ab der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*2
*1: Der Bereich zwischen der Seite des Fahrz eug bis zu einem Abstand von 0,5 m von der
Seite des Fahrzeugs kann nicht erkannt werden.
*2: Je größer die Geschwindigkeitsdifferenz zwischen Ihrem Fahrzeug und dem erkannten
Fahrzeug ist, umso größer ist der Abstand, in dem das Fahrzeug erkannt wird, wodurch die
Außenspiegel-Kontrollleuchte aufleuchtet oder blinkt.
■Der Totwinkel-Assistent ist funktionsfä- hig, wenn
alle folgenden Bedingungen erfüllt sind:
●Der Totwinkel-Assistent ist eingeschaltet.
●Der Schalthebel befindet sich in einer anderen Position als R.
●Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 16 km/h.
■Der Totwinkel-Assistent erkennt Fahr-zeuge, wenn
sie sich in den folgenden Situationen im
Erfassungsbereich befinden:
●Ein Fahrzeug in ei ner benachbarten Spur
überholt Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in
einer benachbarten Spur.
●Ein anderes Fahrzeug gelangt beim Wech-
seln seiner Fahrspur in den Erkennungs- bereich.
■Bedingungen, unter denen das System keine Fahrzeuge erkennt
Der Totwinkel-Assistent ist nicht für die
Erkennung folgender Fahrzeugtypen und/oder Objekte konzipiert:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●Fahrzeuge, die sich in die Gegenrichtung bewegen
●Leitplanken, Wände, Schilder, geparkte
Fahrzeuge und ähnliche unbewegliche
Objekte*
●Nachfolgende Fahrzeuge, die in dersel-
ben Spur fahren*
●Fahrzeuge, die 2 Spuren weiter als Ihr
Fahrzeug fahren*
●Fahrzeuge, die schnell von Ihrem Fahr-
zeug überholt werden*
*: In Abhängigkeit von den Bedingungen
kann die Erkennung eines Fahrzeugs
und/oder Objekts erfolgen.
■Bedingungen, unter denen das System
unter Umständen nicht ordnungsgemäß arbeitet
●Der Totwinkel-Assistent kann Fahrzeuge in den folgenden Situationen möglicherweise nicht korrekt erkennen:
• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, Aufkleber usw. den Sensor oder den umgebenden Bereich an der hinteren Stoßstange ver-
decken • Beim Fahren auf einer Fahrbahnoberflä-che, die wetterbedingt durch starke Regen-
oder Schneefälle oder durch Nebel nass ist oder auf der sich stehendes Wasser befin-
det • Wenn sich mehrere Fahrzeuge annähern, die nur einen geringen Abstand unterein-
ander haben • Wenn der Abstand zwischen Ihrem Fahr-zeug und einem nachfolgenden Fahrzeug
gering ist • Wenn der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erkennungsbereich gelangt, signifikant ist• Wenn sich die Geschwindigkeitsdifferenz
zwischen Ihrem Fahrzeug und einem anderen Fahrzeug ändert• Wenn ein Fahrzeug in den Erkennungsbe-
reich gelangt, das etwa mit derselben

212
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Geschwindigkeit wie Ihr Fahrzeug fährt • Wenn Ihr Fahrzeug aus der stehenden Position anfährt und ein Fahrzeug im
Erkennungsbereich bleibt • Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie
z.B. bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.• Beim Fahren auf Straßen mit scharfen Kur-
ven oder mit mehreren aufeinanderfolgen- den Kurven oder auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder Ihr Fahrzeug am Rand der Spur fährt und das Fahrzeug in einer benac hbarten Spur zu
weit von Ihrem Fahrzeug entfernt ist • Wenn Sie einen Anhänger ziehen• Wenn Zubehör (z.B. ein Fahrradträger) am
Fahrzeugheck montiert ist • Wenn der Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in
den Erkennungsbereich gelangt, signifi- kant ist• Sofort nach dem Einschalten des Totwin-
kel-Assistenten
●Fälle, in denen der Totwinkel-Assistent ein
Fahrzeug und/oder Objekt unnötigerweise erkennt, können sich in den folgenden Situationen häufen:
• Wenn der Sensor durch einen starken Stoß gegen den Sensor oder seinen umge-benden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einer Leitplanke, Wand usw. innerhalb des Erkennungsbereichs gering
ist • Beim Durchfahren von Bereichen, in denen es mehrfach auf und ab geht, wie
z.B. bei Gebirgsfahrten oder wenn Senken in der Straße vorhanden sind.• Wenn die Fahrspuren breit sind oder Ihr
Fahrzeug am Rand der Spur fährt und ein Fahrzeug, das nicht in der benachbarten Spur fährt, in den Erkennungsbereich
gelangt • Beim Fahren auf Straßen mit scharfen Kur-ven oder mit mehreren aufeinanderfolgen-
den Kurven oder auf unebenen Fahrbahnen• Wenn die Reifen rutschen oder durchdre-
hen • Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug gering ist• Wenn Zubehör (z.B. ein Fahrradträger) am
Fahrzeugheck montiert ist

213
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme
Fahren
*: Je nach Ausstattung
■Arten von Sensoren
Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
■Anzeige
Wenn die Sensoren ein Objekt erken-
nen, wie z.B. eine Wand, wird eine Gra-
fik in der Multi-Informationsanzeige in
Abhängigkeit von der Position und vom
Abstand zum Objekt angezeigt.
Erkennung mit vorderem Ecksensor
Erkennung mit vorderem Mittelsen-
sor
Erkennung mit hinterem Ecksensor
Erkennung mit hinterem Mittelsen-
sor
Verwenden Sie zum Aktivieren/Deakti-
vieren des Toyota Einparkhilfe-Sensors
die Anzeigenregelschalter. ( S.90)
1 Drücken Sie im Bereich der Anzei-
genregelschalter auf / und
wählen Sie .
2 Drücken Sie im Bereich der Anzei-
genregelschalter auf / , wäh-
len Sie und drücken Sie dann
auf .
Wenn die Toyota Einparkhilfe-Sensor-
Funktion deaktiviert ist, leuchtet die
Anzeige für ausgeschalteten Toyota
Toyota Einparkhilfe- Sen-
sor*
Die Entfernung von Ihrem Fahr-
zeug zu Objekten, wie z.B. zu
Wänden, beim parallelen Einpar-
ken oder beim Manövrieren in
einer Garage wird von Sensoren
gemessen und über die Multi-
Informationsanzeige und einen
Summer kommuniziert. Prüfen Sie
immer den Umgebungsbereich,
wenn Sie dieses System verwen-
den.
Systemkomponenten
Ein-/Ausschalten des Toyota
Einparkhilfe-Sensors

214
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-5. Verwenden der Fahrunterstützungssysteme

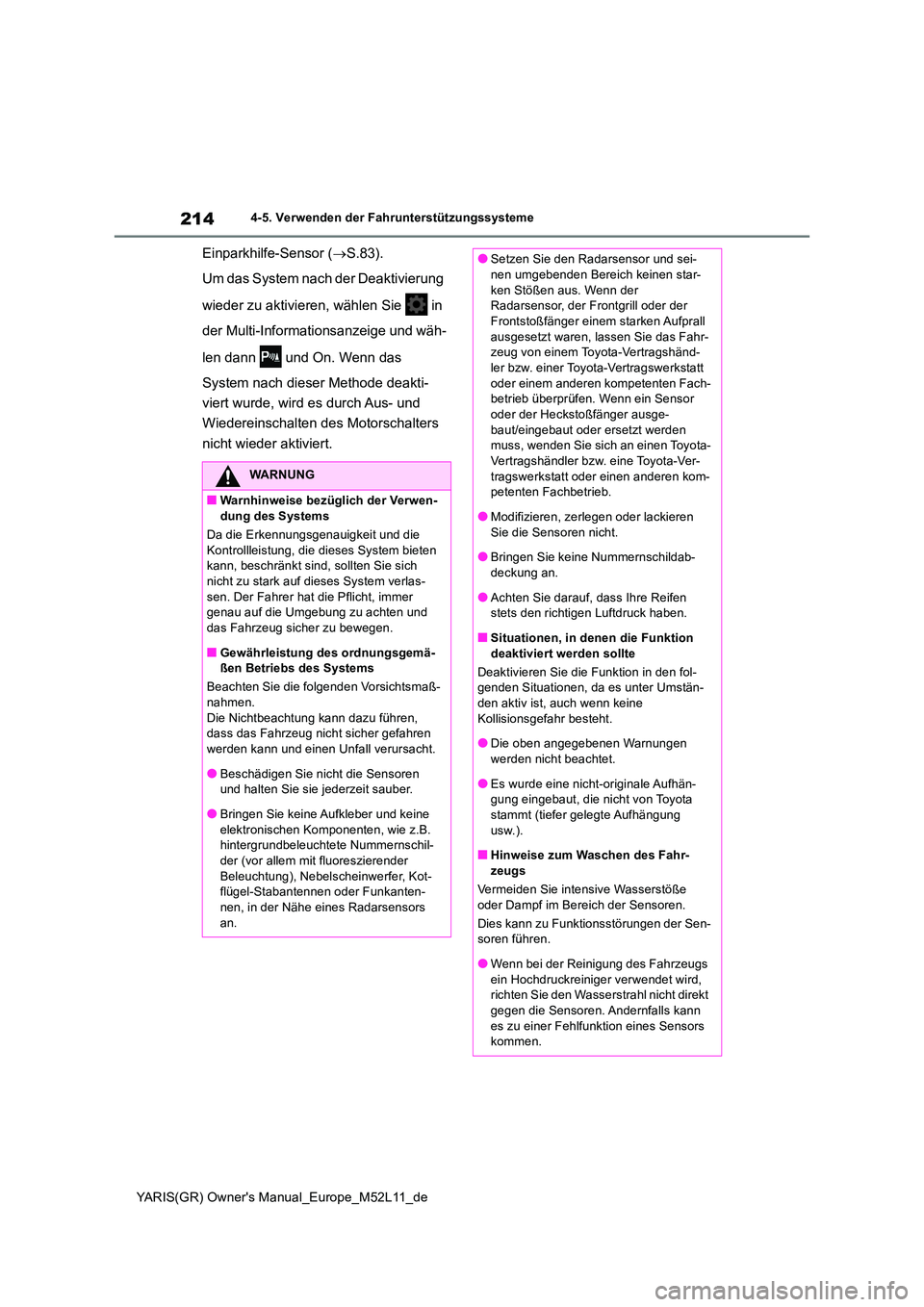

Einparkhilfe-Sensor (S.83).
Um das System nach der Deaktivierung
wieder zu aktivieren, wählen Sie in
der Multi-Informationsanzeige und wäh-
len dann und On. Wenn das
System nach dieser Methode deakti-
viert wurde, wird es durch Aus- und
Wiedereinschalten des Motorschalters
nicht wieder aktiviert.
WARNUNG
■Warnhinweise bezüglich der Verwen- dung des Systems
Da die Erkennungsgenauigkeit und die
Kontrollleistung, die dieses System bieten kann, beschränkt sind, sollten Sie sich nicht zu stark auf dieses System verlas-
sen. Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und das Fahrzeug sicher zu bewegen.
■Gewährleistung des ordnungsgemä-ßen Betriebs des Systems
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Die Nichtbeachtung kann dazu führen, dass das Fahrzeug nicht sicher gefahren werden kann und einen Unfall verursacht.
●Beschädigen Sie nicht die Sensoren und halten Sie sie jederzeit sauber.
●Bringen Sie keine Aufkleber und keine
elektronischen Komponenten, wie z.B. hintergrundbeleuchtete Nummernschil-der (vor allem mit fluoreszierender
Beleuchtung), Nebelscheinwerfer, Kot- flügel-Stabantennen oder Funkanten-
nen, in der Nähe eines Radarsensors an.
●Setzen Sie den Radarsensor und sei-nen umgebenden Bereich keinen star-
ken Stößen aus. Wenn der Radarsensor, der Fr ontgrill oder der Frontstoßfänger einem starken Aufprall
ausgesetzt waren, lassen Sie das Fahr- zeug von einem Toyota-Vertragshänd-ler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fach- betrieb überprüfen. Wenn ein Sensor oder der Heckstoßfänger ausge-
baut/eingebaut oder ersetzt werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder einen anderen kom- petenten Fachbetrieb.
●Modifizieren, zerlegen oder lackieren
Sie die Sensoren nicht.
●Bringen Sie keine Nummernschildab- deckung an.
●Achten Sie darauf, dass Ihre Reifen stets den richtigen Luftdruck haben.
■Situationen, in denen die Funktion
deaktiviert werden sollte
Deaktivieren Sie die Funktion in den fol- genden Situationen, da es unter Umstän-den aktiv ist, auch wenn keine
Kollisionsgefahr besteht.
●Die oben angegebenen Warnungen werden nicht beachtet.
●Es wurde eine nicht-originale Aufhän-gung eingebaut, die nicht von Toyota stammt (tiefer gelegte Aufhängung
usw.).
■Hinweise zum Waschen des Fahr- zeugs
Vermeiden Sie intensive Wasserstöße
oder Dampf im Bereich der Sensoren.
Dies kann zu Funktionsstörungen der Sen- soren führen.
●Wenn bei der Reinigung des Fahrzeugs
ein Hochdruckreiniger verwendet wird, richten Sie den Wasserstrahl nicht direkt gegen die Sensoren. Andernfalls kann
es zu einer Fehlfunktion eines Sensors kommen.
