2020 TOYOTA GR YARIS sensor

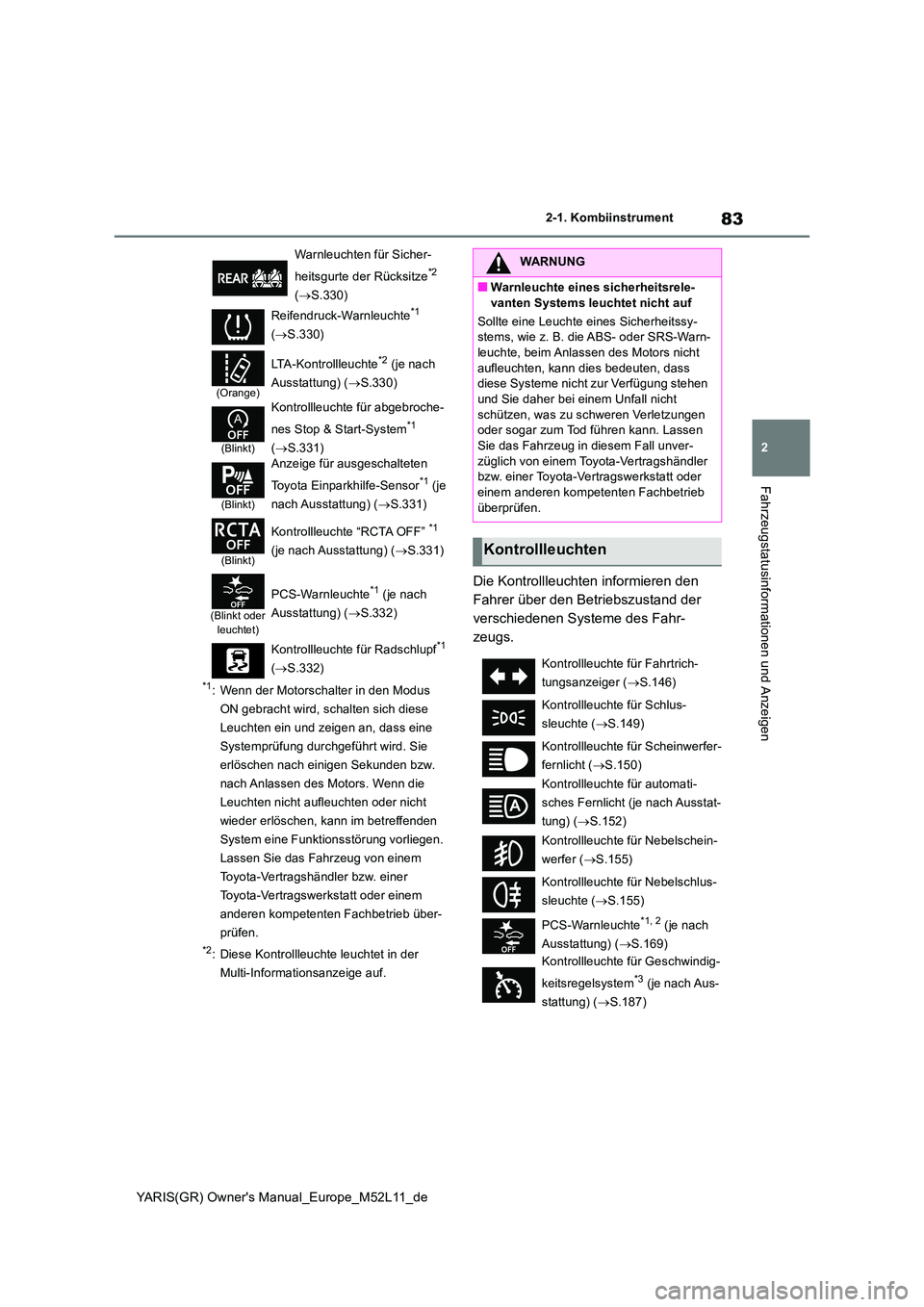

83
2
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahr-
zeugs.
Warnleuchten für Sicher-
heitsgurte der Rücksitze*2
( S.330)
Reifendruck-Warnleuchte*1
( S.330)
(Orange)
LTA-Kontrollleuchte*2 (je nach
Ausstattung) ( S.330)
(Blinkt)
Kontrollleuchte für abgebroche-
nes Stop & Start-System*1
( S.331)
(Blinkt)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1 (je
nach Ausstattung) ( S.331)
(Blinkt)
Kontrollleuchte “RCTA OFF” *1
(je nach Ausstattung) ( S.331)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) ( S.332)
Kontrollleuchte für Radschlupf*1
( S.332)
WARNUNG
■Warnleuchte eines sicherheitsrele-
vanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssy- stems, wie z. B. die ABS- oder SRS-Warn-leuchte, beim Anlassen des Motors nicht
aufleuchten, kann dies bedeuten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen Sie das Fahrzeug in diesem Fall unver-
züglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Kontrollleuchten
Kontrollleuchte für Fahrtrich-
tungsanzeiger ( S.146)
Kontrollleuchte für Schlus-
sleuchte ( S.149)
Kontrollleuchte für Scheinwerfer-
fernlicht ( S.150)
Kontrollleuchte für automati-
sches Fernlicht (je nach Ausstat-
tung) ( S.152)
Kontrollleuchte für Nebelschein-
werfer ( S.155)
Kontrollleuchte für Nebelschlus-
sleuchte ( S.155)
PCS-Warnleuchte*1, 2 (je nach
Ausstattung) ( S.169)
Kontrollleuchte für Geschwindig-
keitsregelsystem*3 (je nach Aus-
stattung) ( S.187)

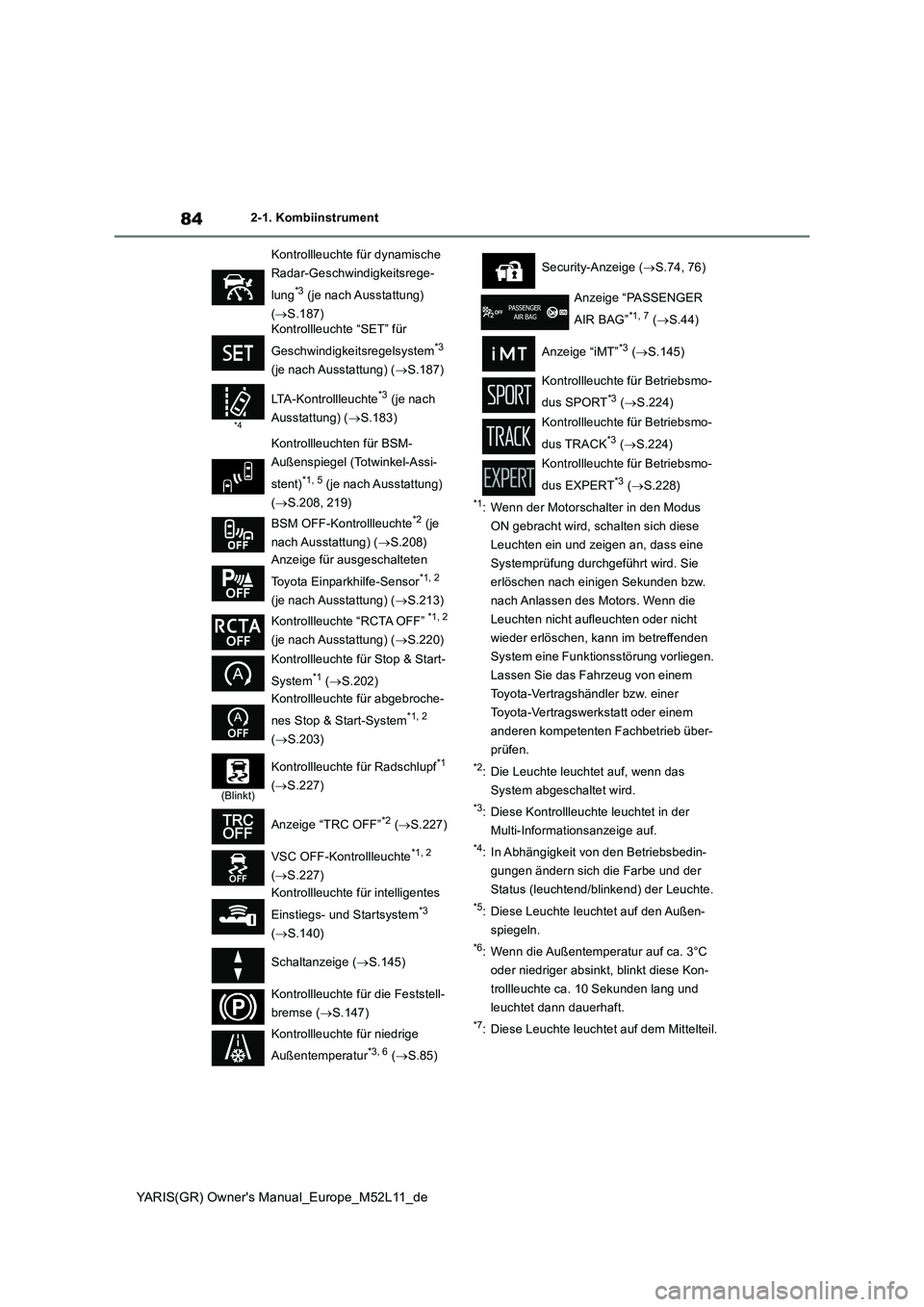

84
YARIS(GR) Owner's Manual_Europe_M52L11_de
2-1. Kombiinstrument
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Die Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
*4: In Abhängigkeit von den Betriebsbedin-
gungen ändern sich die Farbe und der
Status (leuchtend/blinkend) der Leuchte.
*5: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*6: Wenn die Außentemperatur auf ca. 3°C
oder niedriger absinkt, blinkt diese Kon-
trollleuchte ca. 10 Sekunden lang und
leuchtet dann dauerhaft.
*7: Diese Leuchte leuchtet auf dem Mittelteil.
Kontrollleuchte für dynamische
Radar-Geschwindigkeitsrege-
lung*3 (je nach Ausstattung)
( S.187) Kontrollleuchte “SET” für
Geschwindigkeitsregelsystem*3
(je nach Ausstattung) ( S.187)
*4
LTA-Kontrollleuchte*3 (je nach
Ausstattung) ( S.183)
Kontrollleuchten für BSM-
Außenspiegel (Totwinkel-Assi-
stent)*1, 5 (je nach Ausstattung)
( S.208, 219)
BSM OFF-Kontrollleuchte*2 (je
nach Ausstattung) ( S.208)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1, 2
(je nach Ausstattung) ( S.213)
Kontrollleuchte “RCTA OFF” *1, 2
(je nach Ausstattung) ( S.220)
Kontrollleuchte für Stop & Start-
System*1 ( S.202)
Kontrollleuchte für abgebroche-
nes Stop & Start-System*1, 2
( S.203)
(Blinkt)
Kontrollleuchte für Radschlupf*1
( S.227)
Anzeige “TRC OFF”*2 ( S.227)
VSC OFF-Kontrollleuchte*1, 2
( S.227)
Kontrollleuchte für intelligentes
Einstiegs- und Startsystem*3
( S.140)
Schaltanzeige ( S.145)
Kontrollleuchte für die Feststell-
bremse ( S.147)
Kontrollleuchte für niedrige
Außentemperatur*3, 6 ( S.85)
Security-Anzeige (S.74, 76)
Anzeige “PASSENGER
AIR BAG”*1, 7 ( S.44)
Anzeige “iMT”*3 ( S.145)
Kontrollleuchte für Betriebsmo-
dus SPORT*3 ( S.224)
Kontrollleuchte für Betriebsmo-
dus TRACK*3 ( S.224)
Kontrollleuchte für Betriebsmo-
dus EXPERT*3 ( S.228)

105

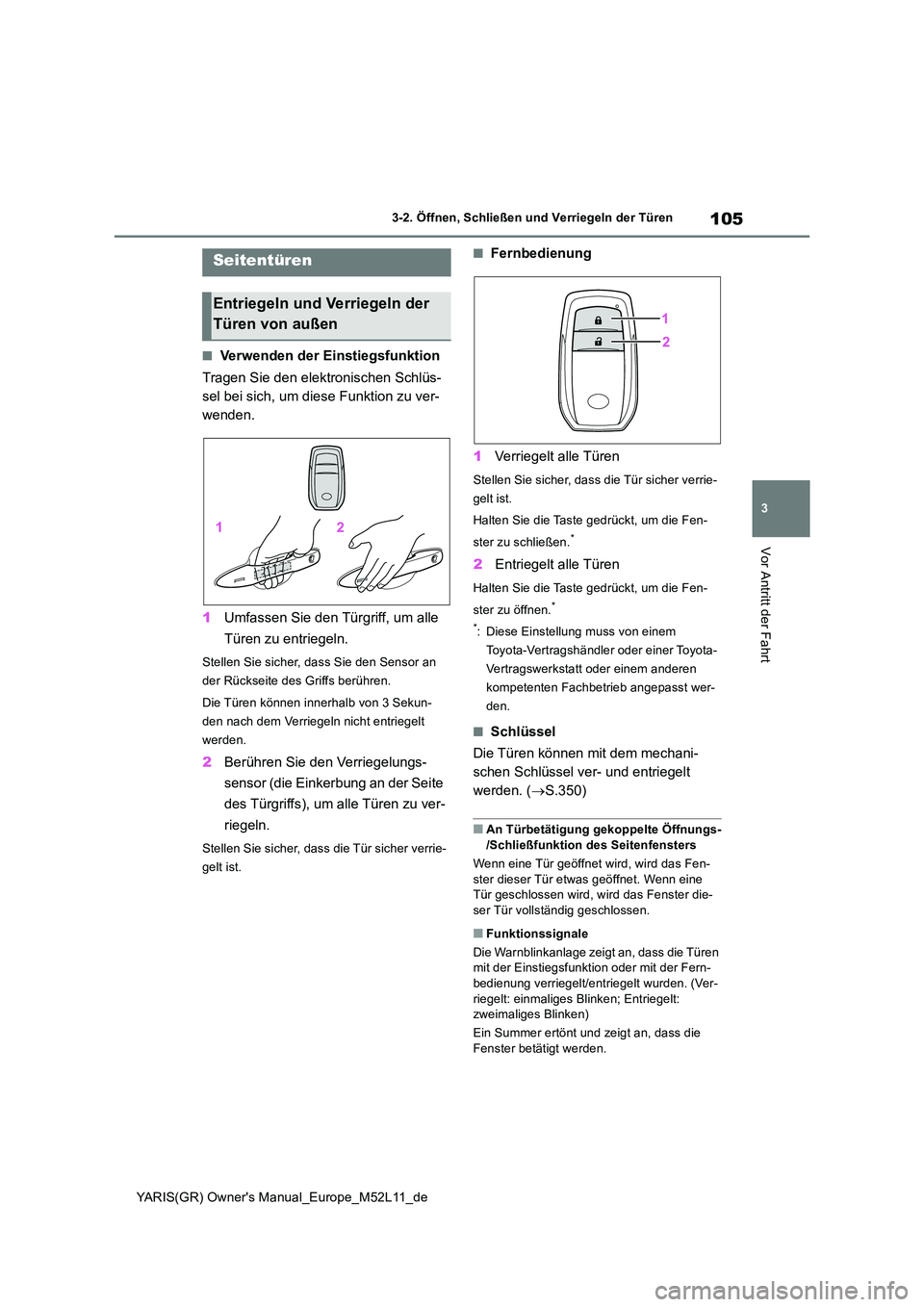

3
YARIS(GR) Owner's Manual_Europe_M52L11_de
3-2. Öffnen, Schließen und Verriegeln der Türen
Vor Antritt der Fahrt
3-2.Öffnen, Schließen und Ve rrie geln d er Türen
■Verwenden der Einstiegsfunktion
Tragen Sie den elektronischen Schlüs-
sel bei sich, um diese Funktion zu ver-
wenden.
1 Umfassen Sie den Türgriff, um alle
Türen zu entriegeln.
Stellen Sie sicher, dass Sie den Sensor an
der Rückseite des Griffs berühren.
Die Türen können innerhalb von 3 Sekun-
den nach dem Verriegeln nicht entriegelt
werden.
2 Berühren Sie den Verriegelungs-
sensor (die Einkerbung an der Seite
des Türgriffs), um alle Türen zu ver-
riegeln.
Stellen Sie sicher, dass die Tür sicher verrie-
gelt ist.
■Fernbedienung
1 Verriegelt alle Türen
Stellen Sie sicher, dass die Tür sicher verrie-
gelt ist.
Halten Sie die Taste gedrückt, um die Fen-
ster zu schließen.*
2 Entriegelt alle Türen
Halten Sie die Taste gedrückt, um die Fen-
ster zu öffnen.*
*: Diese Einstellung muss von einem
Toyota-Vertragshändler oder einer Toyota-
Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb angepasst wer-
den.
■Schlüssel
Die Türen können mit dem mechani-
schen Schlüssel ver- und entriegelt
werden. ( S.350)
■An Türbetätigung gekoppelte Öffnungs-
/Schließfunktion des Seitenfensters
Wenn eine Tür geöffnet wird, wird das Fen- ster dieser Tür etwas geöffnet. Wenn eine Tür geschlossen wird, wird das Fenster die-
ser Tür vollständig geschlossen.
■Funktionssignale
Die Warnblinkanlage zeigt an, dass die Türen mit der Einstiegsfunktion oder mit der Fern-
bedienung verriegelt/entriegelt wurden. (Ver- riegelt: einmaliges Blinken; Entriegelt: zweimaliges Blinken)
Ein Summer ertönt und zeigt an, dass die
Fenster betätigt werden.
Seitentüren
Entriegeln und Verriegeln der
Türen von außen

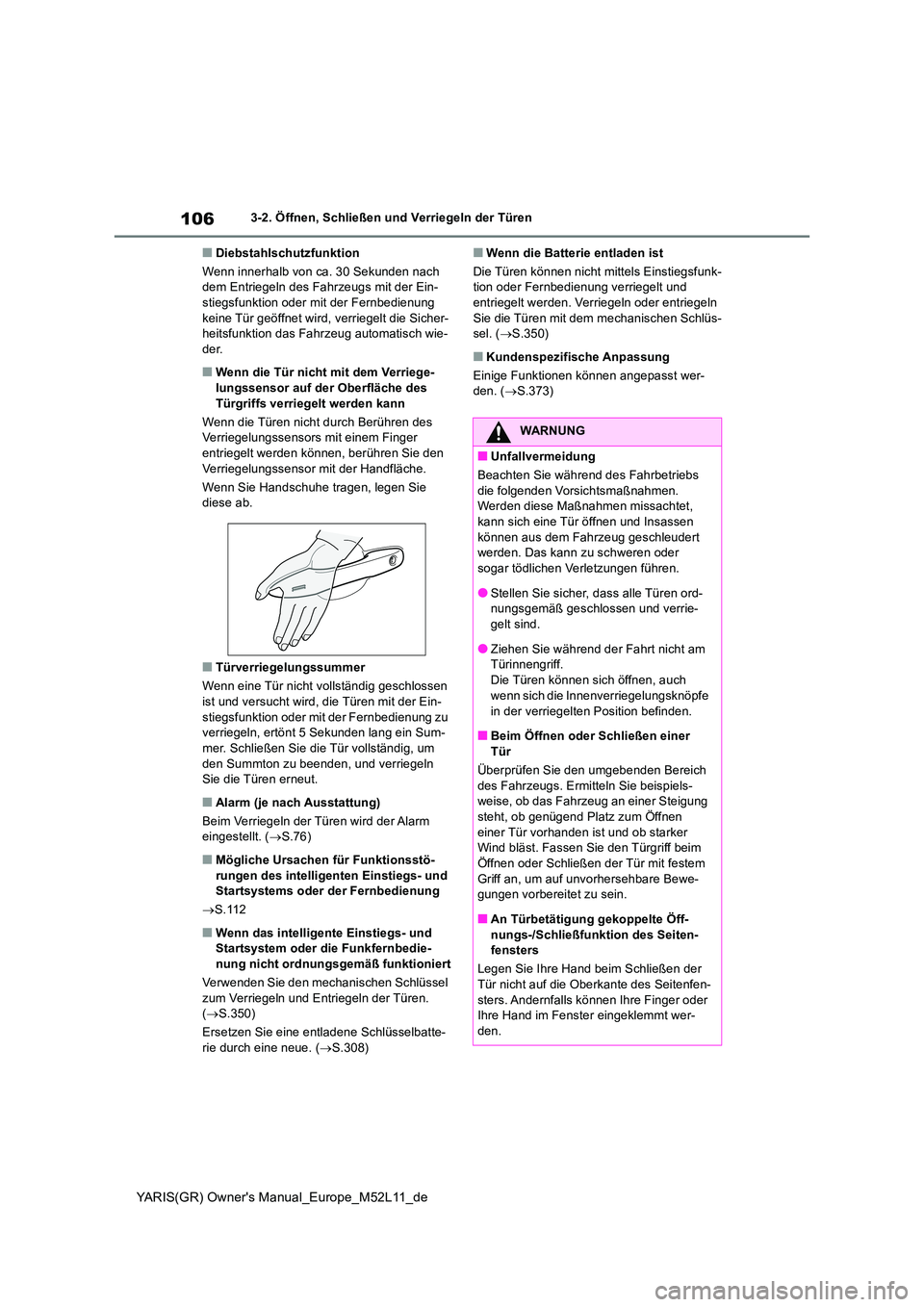

106
YARIS(GR) Owner's Manual_Europe_M52L11_de
3-2. Öffnen, Schließen und Verriegeln der Türen
■Diebstahlschutzfunktion
Wenn innerhalb von ca. 30 Sekunden nach dem Entriegeln des Fahrzeugs mit der Ein-stiegsfunktion oder mit der Fernbedienung
keine Tür geöffnet wird, verriegelt die Sicher- heitsfunktion das Fahrzeug automatisch wie-der.
■Wenn die Tür nicht mit dem Verriege-
lungssensor auf der Oberfläche des Türgriffs verriegelt werden kann
Wenn die Türen nicht durch Berühren des Verriegelungssensors mit einem Finger
entriegelt werden können, berühren Sie den Verriegelungssensor mit der Handfläche.
Wenn Sie Handschuhe tragen, legen Sie diese ab.
■Türverriegelungssummer
Wenn eine Tür nicht vollständig geschlossen ist und versucht wird, die Türen mit der Ein-
stiegsfunktion oder mit der Fernbedienung zu verriegeln, ertönt 5 Sekunden lang ein Sum-mer. Schließen Sie die Tür vollständig, um
den Summton zu beenden, und verriegeln Sie die Türen erneut.
■Alarm (je nach Ausstattung)
Beim Verriegeln der Türen wird der Alarm eingestellt. ( S.76)
■Mögliche Ursachen für Funktionsstö-
rungen des intelligenten Einstiegs- und Startsystems oder der Fernbedienung
 S.112
■Wenn das intelligente Einstiegs- und Startsystem oder die Funkfernbedie-
nung nicht ordnungsgemäß funktioniert
Verwenden Sie den mechanischen Schlüssel zum Verriegeln und Entriegeln der Türen. ( S.350)
Ersetzen Sie eine entladene Schlüsselbatte-
rie durch eine neue. ( S.308)
■Wenn die Batterie entladen ist
Die Türen können nicht mittels Einstiegsfunk- tion oder Fernbedienung verriegelt und entriegelt werden. Verriegeln oder entriegeln
Sie die Türen mit dem mechanischen Schlüs- sel. ( S.350)
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer- den. ( S.373)
WARNUNG
■Unfallvermeidung
Beachten Sie während des Fahrbetriebs die folgenden Vorsichtsmaßnahmen.Werden diese Maßnahmen missachtet,
kann sich eine Tür öffnen und Insassen können aus dem Fahrzeug geschleudert werden. Das kann zu schweren oder
sogar tödlichen Verletzungen führen.
●Stellen Sie sicher, dass alle Türen ord- nungsgemäß geschlossen und verrie-
gelt sind.
●Ziehen Sie während der Fahrt nicht am Türinnengriff.
Die Türen können sich öffnen, auch wenn sich die Innenverriegelungsknöpfe
in der verriegelten Position befinden.
■Beim Öffnen oder Schließen einer Tür
Überprüfen Sie den umgebenden Bereich
des Fahrzeugs. Ermitteln Sie beispiels- weise, ob das Fahrzeug an einer Steigung steht, ob genügend Pl atz zum Öffnen
einer Tür vorhanden ist und ob starker Wind bläst. Fassen Sie den Türgriff beim Öffnen oder Schließen der Tür mit festem
Griff an, um auf unvorhersehbare Bewe- gungen vorbereitet zu sein.
■An Türbetätigung gekoppelte Öff-
nungs-/Schließfunktion des Seiten- fensters
Legen Sie Ihre Hand beim Schließen der Tür nicht auf die Oberkante des Seitenfen-
sters. Andernfalls können Ihre Finger oder Ihre Hand im Fenster eingeklemmt wer-den.

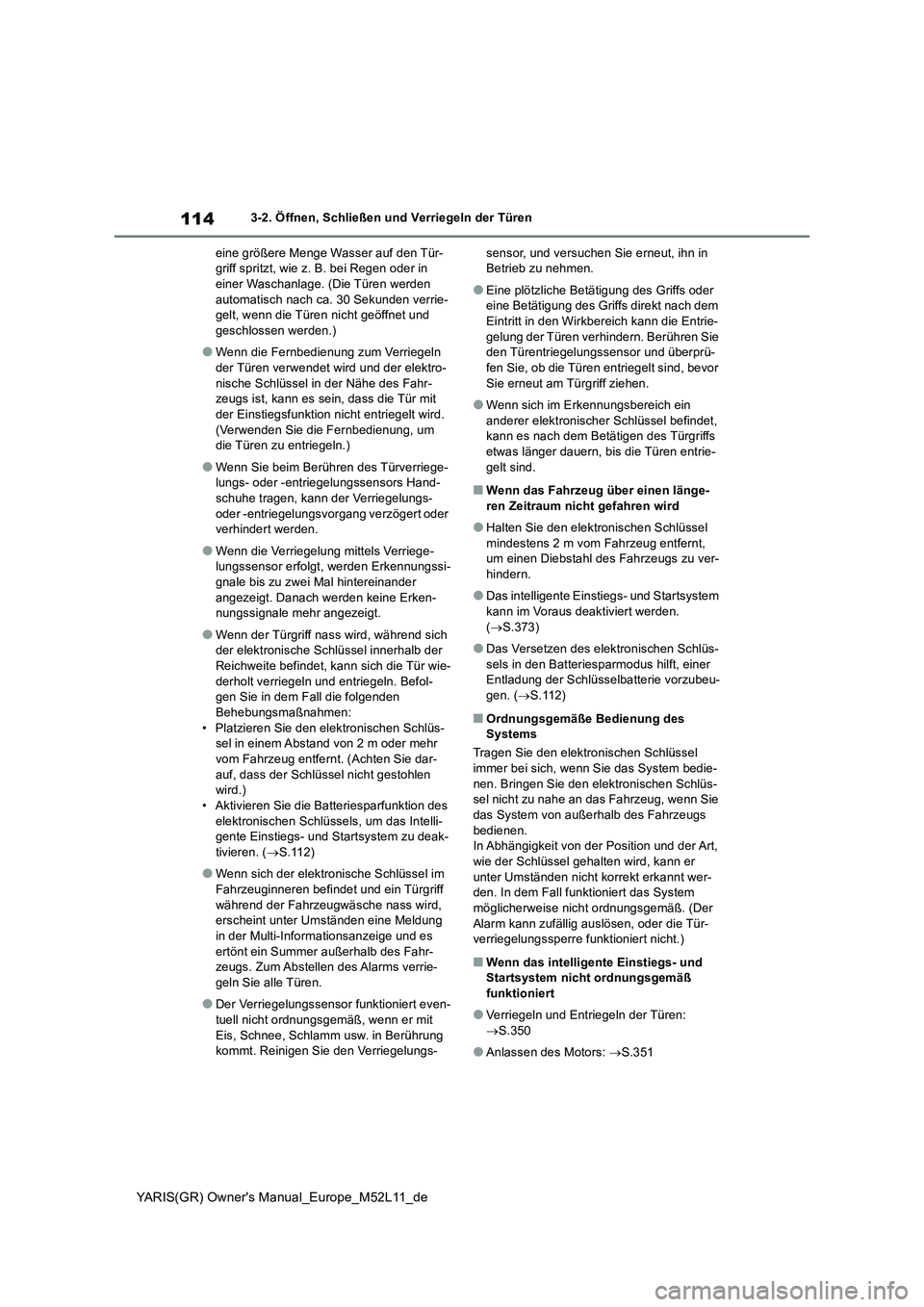

114
YARIS(GR) Owner's Manual_Europe_M52L11_de
3-2. Öffnen, Schließen und Verriegeln der Türen
eine größere Menge Wasser auf den Tür- griff spritzt, wie z. B. bei Regen oder in einer Waschanlage. (Die Türen werden
automatisch nach ca. 30 Sekunden verrie- gelt, wenn die Türen nicht geöffnet und geschlossen werden.)
●Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahr- zeugs ist, kann es sein, dass die Tür mit der Einstiegsfunktion nicht entriegelt wird.
(Verwenden Sie die Fernbedienung, um die Türen zu entriegeln.)
●Wenn Sie beim Berühren des Türverriege-lungs- oder -entriegelungssensors Hand-schuhe tragen, kann der Verriegelungs-
oder -entriegelungsvorgang verzögert oder verhindert werden.
●Wenn die Verriegelung mittels Verriege-lungssensor erfolgt, werden Erkennungssi- gnale bis zu zwei Mal hintereinander
angezeigt. Danach werden keine Erken- nungssignale mehr angezeigt.
●Wenn der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb der Reichweite befindet, kann sich die Tür wie-
derholt verriegeln und entriegeln. Befol- gen Sie in dem Fall die folgenden Behebungsmaßnahmen:
• Platzieren Sie den elektronischen Schlüs- sel in einem Abstand von 2 m oder mehr vom Fahrzeug entfernt. (Achten Sie dar-
auf, dass der Schlüssel nicht gestohlen wird.)• Aktivieren Sie die Batteriesparfunktion des
elektronischen Schlüssels, um das Intelli- gente Einstiegs- und Startsystem zu deak-tivieren. ( S.112)
●Wenn sich der elektronische Schlüssel im Fahrzeuginneren befindet und ein Türgriff
während der Fahrzeugwäsche nass wird, erscheint unter Umständen eine Meldung in der Multi-Informationsanzeige und es
ertönt ein Summer außerhalb des Fahr- zeugs. Zum Abstellen des Alarms verrie-geln Sie alle Türen.
●Der Verriegelungssensor funktioniert even-tuell nicht ordnungsgemäß, wenn er mit
Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungs-
sensor, und versuchen Sie erneut, ihn in Betrieb zu nehmen.
●Eine plötzliche Betätigung des Griffs oder eine Betätigung des Griffs direkt nach dem Eintritt in den Wirkbereich kann die Entrie-
gelung der Türen verhindern. Berühren Sie den Türentriegelungssensor und überprü-fen Sie, ob die Türen entriegelt sind, bevor
Sie erneut am Türgriff ziehen.
●Wenn sich im Erkennungsbereich ein
anderer elektronischer Schlüssel befindet, kann es nach dem Betätigen des Türgriffs etwas länger dauern, bis die Türen entrie-
gelt sind.
■Wenn das Fahrzeug über einen länge- ren Zeitraum nicht gefahren wird
●Halten Sie den elektronischen Schlüssel mindestens 2 m vom Fahrzeug entfernt, um einen Diebstahl des Fahrzeugs zu ver-
hindern.
●Das intelligente Einstiegs- und Startsystem
kann im Voraus deaktiviert werden. ( S.373)
●Das Versetzen des elektronischen Schlüs- sels in den Batteriesparmodus hilft, einer Entladung der Schlüsselbatterie vorzubeu-
gen. ( S.112)
■Ordnungsgemäße Bedienung des Systems
Tragen Sie den elektronischen Schlüssel immer bei sich, wenn Sie das System bedie-
nen. Bringen Sie den elektronischen Schlüs- sel nicht zu nahe an das Fahrzeug, wenn Sie das System von außerhalb des Fahrzeugs
bedienen. In Abhängigkeit von der Position und der Art, wie der Schlüssel gehalten wird, kann er
unter Umständen nicht korrekt erkannt wer- den. In dem Fall funktioniert das System möglicherweise nicht ordnungsgemäß. (Der
Alarm kann zufällig auslösen, oder die Tür- verriegelungssperre funktioniert nicht.)
■Wenn das intelligente Einstiegs- und Startsystem nicht ordnungsgemäß
funktioniert
●Verriegeln und Entriegeln der Türen:
 S.350
●Anlassen des Motors: S.351

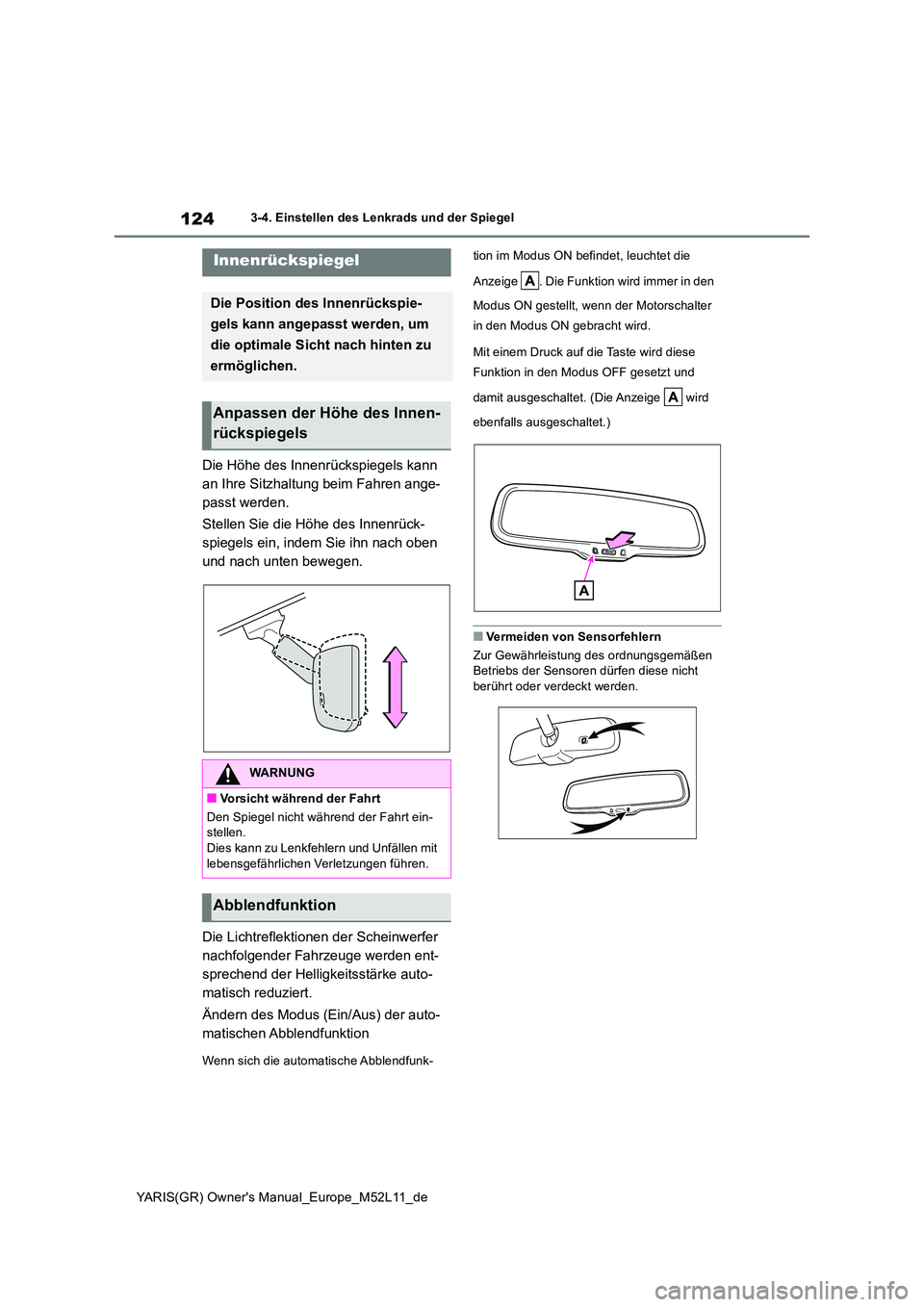

124
YARIS(GR) Owner's Manual_Europe_M52L11_de
3-4. Einstellen des Lenkrads und der Spiegel
Die Höhe des Innenrückspiegels kann
an Ihre Sitzhaltung beim Fahren ange-
passt werden.
Stellen Sie die Höhe des Innenrück-
spiegels ein, indem Sie ihn nach oben
und nach unten bewegen.
Die Lichtreflektionen der Scheinwerfer
nachfolgender Fahrzeuge werden ent-
sprechend der Helligkeitsstärke auto-
matisch reduziert.
Ändern des Modus (Ein/Aus) der auto-
matischen Abblendfunktion
Wenn sich die automatische Abblendfunk-
tion im Modus ON befindet, leuchtet die
Anzeige . Die Funktion wird immer in den
Modus ON gestellt, wenn der Motorschalter
in den Modus ON gebracht wird.
Mit einem Druck auf die Taste wird diese
Funktion in den Modus OFF gesetzt und
damit ausgeschaltet. (Die Anzeige wird
ebenfalls ausgeschaltet.)
■Vermeiden von Sensorfehlern
Zur Gewährleistung des ordnungsgemäßen Betriebs der Sensoren dürfen diese nicht
berührt oder verdeckt werden.
Innenrückspiegel
Die Position des Innenrückspie-
gels kann angepasst werden, um
die optimale Sicht nach hinten zu
ermöglichen.
Anpassen der Höhe des Innen-
rückspiegels
WARNUNG
■Vorsicht während der Fahrt
Den Spiegel nicht während der Fahrt ein- stellen.
Dies kann zu Lenkfehlern und Unfällen mit lebensgefährlichen Verletzungen führen.
Abblendfunktion

4

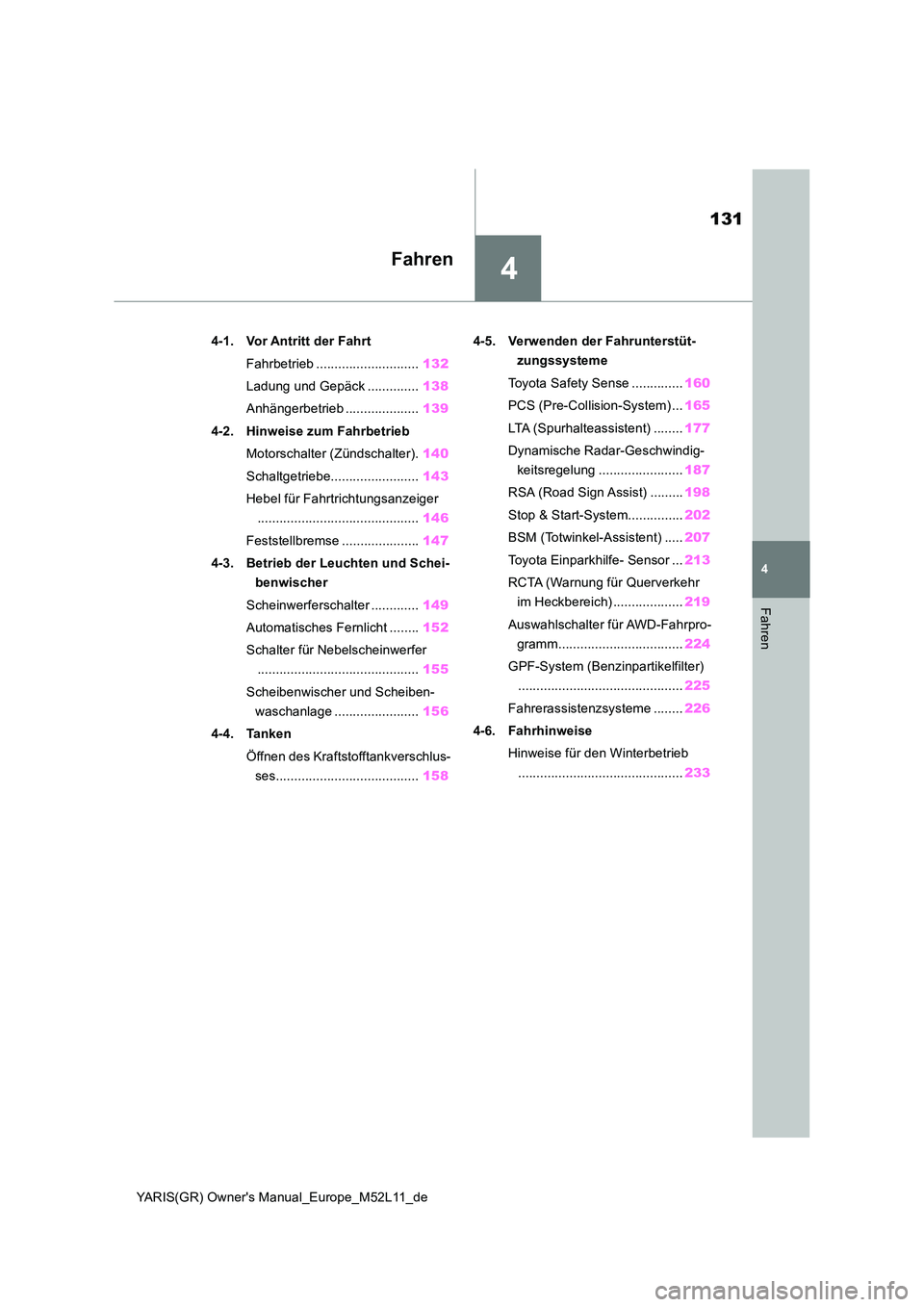

131
YARIS(GR) Owner's Manual_Europe_M52L11_de
4
Fahren
Fahren
4-1. Vor Antritt der Fahrt
Fahrbetrieb ............................ 132
Ladung und Gepäck .............. 138
Anhängerbetrieb .................... 139
4-2. Hinweise zum Fahrbetrieb
Motorschalter (Zündschalter). 140
Schaltgetriebe........................ 143
Hebel für Fahrtrichtungsanzeiger
............................................ 146
Feststellbremse ..................... 147
4-3. Betrieb der Leuchten und Schei-
benwischer
Scheinwerferschalter ............. 149
Automatisches Fernlicht ........ 152
Schalter für Nebelscheinwerfer
............................................ 155
Scheibenwischer und Scheiben-
waschanlage ....................... 156
4-4. Tanken
Öffnen des Kraftstofftankverschlus-
ses....................................... 158
4-5. Verwenden der Fahrunterstüt-
zungssysteme
Toyota Safety Sense .............. 160
PCS (Pre-Collision-System) ... 165
LTA (Spurhalteassistent) ........ 177
Dynamische Radar-Geschwindig-
keitsregelung ....................... 187
RSA (Road Sign Assist) ......... 198
Stop & Start-System............... 202
BSM (Totwinkel-Assistent) ..... 207
Toyota Einparkhilfe- Sensor ... 213
RCTA (Warnung für Querverkehr
im Heckbereich) ................... 219
Auswahlschalter für AWD-Fahrpro-
gramm.................................. 224
GPF-System (Benzinpartikelfilter)
............................................. 225
Fahrerassistenzsysteme ........ 226
4-6. Fahrhinweise
Hinweise für den Winterbetrieb
............................................. 233

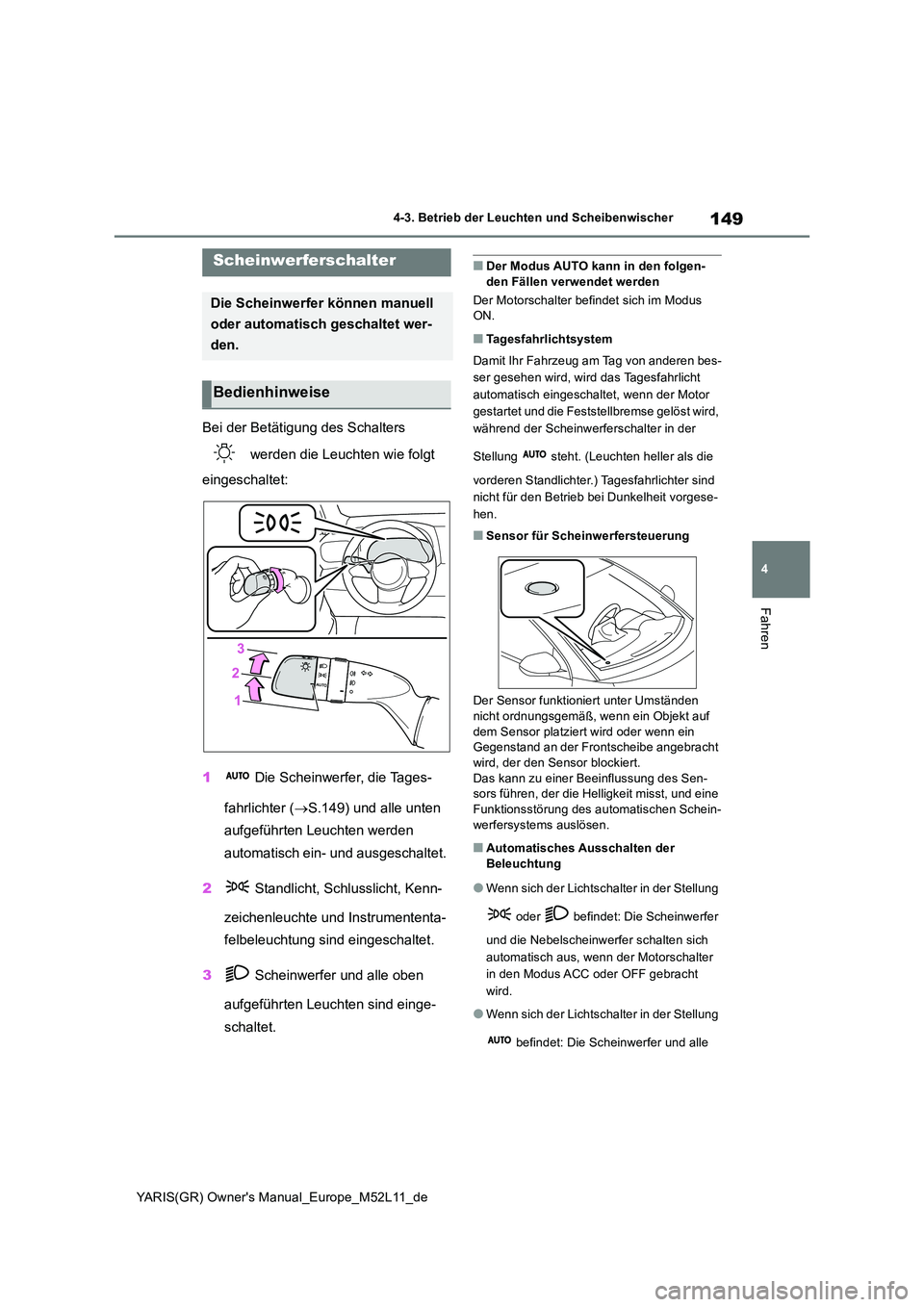

149
4
YARIS(GR) Owner's Manual_Europe_M52L11_de
4-3. Betrieb der Leuchten und Scheibenwischer
Fahren
4-3.Betrieb der L euchten und Sc heibenwisch er
Bei der Betätigung des Schalters
werden die Leuchten wie folgt
eingeschaltet:
1 Die Scheinwerfer, die Tages-
fahrlichter ( S.149) und alle unten
aufgeführten Leuchten werden
automatisch ein- und ausgeschaltet.
2 Standlicht, Schlusslicht, Kenn-
zeichenleuchte und Instrumententa-
felbeleuchtung sind eingeschaltet.
3 Scheinwerfer und alle oben
aufgeführten Leuchten sind einge-
schaltet.
■Der Modus AUTO kann in den folgen- den Fällen verwendet werden
Der Motorschalter befindet sich im Modus ON.
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug am Tag von anderen bes-
ser gesehen wird, wird das Tagesfahrlicht
automatisch eingeschaltet, wenn der Motor
gestartet und die Feststellbremse gelöst wird,
während der Scheinwerferschalter in der
Stellung steht. (Leuchten heller als die
vorderen Standlichter.) Tagesfahrlichter sind
nicht für den Betrieb bei Dunkelheit vorgese-
hen.
■Sensor für Scheinwerfersteuerung
Der Sensor funktioniert unter Umständen nicht ordnungsgemäß, wenn ein Objekt auf
dem Sensor platziert wird oder wenn ein Gegenstand an der Frontscheibe angebracht wird, der den Sensor blockiert.
Das kann zu einer Beeinflussung des Sen- sors führen, der die Helligkeit misst, und eine Funktionsstörung des automatischen Schein-
werfersystems auslösen.
■Automatisches Ausschalten der Beleuchtung
●Wenn sich der Lichtschalter in der Stellung
oder befindet: Die Scheinwerfer
und die Nebelscheinwerfer schalten sich
automatisch aus, wenn der Motorschalter
in den Modus ACC oder OFF gebracht
wird.
●Wenn sich der Lichtschalter in der Stellung
befindet: Die Scheinwerfer und alle
Scheinwerferschalter
Die Scheinwerfer können manuell
oder automatisch geschaltet wer-
den.
Bedienhinweise
