2020 TOYOTA COROLLA HATCHBACK sensor

4
239
4
Conducción
COROLLA HV_TMUK_ES
Conducción
.4-1. Antes de conducir
Conducción del vehículo ....... 241
Carga y equipaje ................... 248
Arrastre de un remolque ........ 249
4-2. Procedimientos de conducción
Interruptor de alimentación (encen-
dido) .................................... 256
Modo de conducción EV........ 260
Transmisión híbrida (vehículos sin
interruptores de cambio de mar-
chas) ................................... 262
Transmisión híbrida (vehículos con
interruptores de cambio de mar-
chas) ................................... 265
Palanca del intermitente ........ 269
Freno de estacionamiento ..... 270
Retención del freno ............... 273
4-3. Utilización de las luces y los lim-
piaparabrisas
Interruptor de faro .................. 275
Luz de carretera automática .. 278
AHS (Sistema de la luz de carre-
tera adaptable) .................... 281
Interruptor de la luz antiniebla
............................................ 284
Limpiaparabrisas y lavador.... 286
Limpiaparabrisas y lavador de la
luna trasera ......................... 289
4-4. Repostaje
Apertura del tapón del depósito de
combustible ......................... 291
4-5. Uso de los sistemas de asisten-
cia a la conducción
Toyota Safety Sense .............. 293
PCS (Sistema de seguridad de
precolisión) .......................... 304
LTA (Sistema de alerta de trazado
de carril) ............................... 312
Control de crucero con radar diná-
mico para todas las velocidades
............................................. 321
Control de crucero.................. 332
Limitador de velocidad ........... 335
RSA (Asistencia a las señalizacio-
nes en la carretera).............. 338
BSM (Monitor de punto ciego)
............................................. 342
Sensor de asistencia al aparca-
miento de Toyota ................. 358
Función RCTA (Aviso de tráfico
cruzado trasero)................... 367
PKSB (Asistente del freno de esta-
cionamiento) ........................ 371
Función del asistente del freno de
estacionamiento (objetos estáti-
cos) ...................................... 377
Función del asistente del freno de
estacionamiento (vehículos que
se cruzan por la parte trasera)
............................................. 383
S-IPA (Sistema de aparcamiento
inteligente simple) ................ 387
Interruptor de selección del modo
de conducción...................... 414
Sistema GPF (filtro de partículas
de gasolina) ......................... 416

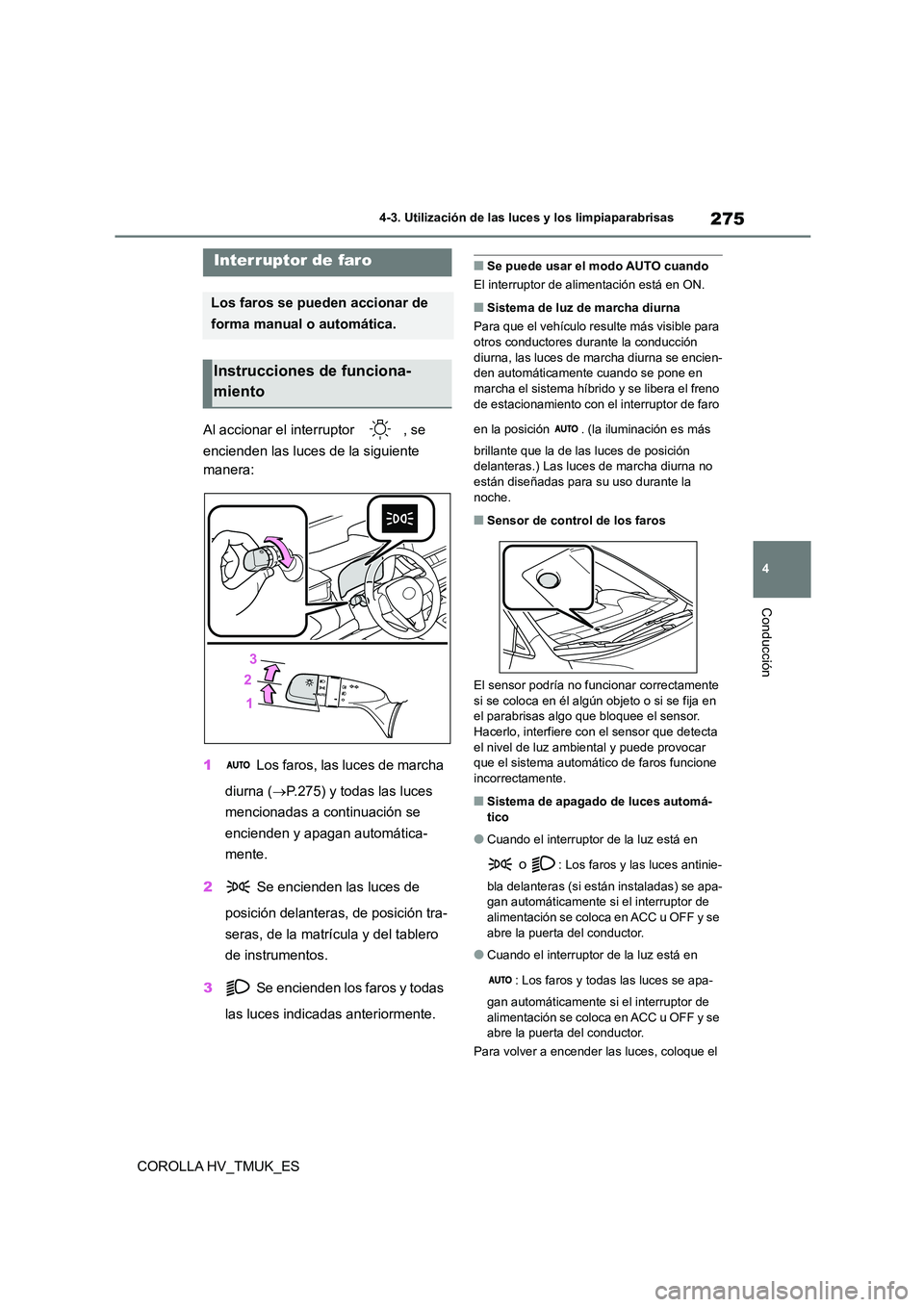

275
4
4-3. Utilización de las luces y los limpiaparabrisas
Conducción
COROLLA HV_TMUK_ES
4-3.Utilización de las luces y los limpiaparabrisas
Al accionar el interruptor , se
encienden las luces de la siguiente
manera:
1 Los faros, las luces de marcha
diurna ( P.275) y todas las luces
mencionadas a continuación se
encienden y apagan automática-
mente.
2 Se encienden las luces de
posición delanteras, de posición tra-
seras, de la matrícula y del tablero
de instrumentos.
3 Se encienden los faros y todas
las luces indicada s anteriormente.
■Se puede usar el modo AUTO cuando
El interruptor de alimentación está en ON.
■Sistema de luz de marcha diurna
Para que el vehículo resulte más visible para otros conductores durante la conducción
diurna, las luces de marcha diurna se encien-
den automáticamente cuando se pone en marcha el sistema híbrido y se libera el freno
de estacionamiento con el interruptor de faro
en la posición . (la iluminación es más
brillante que la de las luces de posición
delanteras.) Las luces de marcha diurna no están diseñadas para su uso durante la
noche.
■Sensor de control de los faros
El sensor podría no funcionar correctamente
si se coloca en él algún objeto o si se fija en
el parabrisas algo que bloquee el sensor. Hacerlo, interfiere con el sensor que detecta
el nivel de luz ambiental y puede provocar
que el sistema automático de faros funcione incorrectamente.
■Sistema de apagado de luces automá-
tico
●Cuando el interruptor de la luz está en
o : Los faros y las luces antinie-
bla delanteras (si están instaladas) se apa- gan automáticamente si el interruptor de
alimentación se coloca en ACC u OFF y se
abre la puerta del conductor.
●Cuando el interruptor de la luz está en
: Los faros y todas las luces se apa-
gan automáticamente si el interruptor de
alimentación se coloca en ACC u OFF y se
abre la puerta del conductor.
Para volver a encender las luces, coloque el
Interruptor de faro
Los faros se pueden accionar de
forma manual o automática.
Instrucciones de funciona-
miento

2784-3. Utilización de las luces y los limpiaparabrisas
COROLLA HV_TMUK_ES
Wagon (vehículos con limpiaparabri-
sas de la luna trasera)
*: Si está instalado
1 Pulse el interruptor de la luz de
carretera automática.
Todos los
asientos ocu-
pados
Carga de
equipaje
completa
2,5
Conductor
Carga de
equipaje
completa
3,5
Ocupación y condiciones de
carga de equipajePosición del
controlOcupantesCarga de
equipaje
ConductorNinguno0
Conductor y
pasajero
delantero
Ninguno0
Todos los
asientos ocu-
pados
Ninguno1,5
Todos los
asientos ocu-
pados
Carga de
equipaje
completa
2
Conductor
Carga de
equipaje
completa
3
Ocupación y condiciones de
carga de equipajePosición del
controlOcupantesCarga de
equipaje
Luz de carretera automá-
tica*
La luz de carretera automática uti-
liza un sensor de la cámara ubi-
cado detrás de la parte superior
del parabrisas para evaluar la
luminosidad de las luces de los
vehículos que circulan delante, las
farolas, etc., y enciende y apaga
automáticamente las luces de
carretera según sea necesario.
ADVERTENCIA
■Limitaciones de la luz de carretera
automática
No confíe en exceso en la luz de carretera
automática. Conduzca siempre de forma segura, observando sus alrededores y
encendiendo o apagando manualmente
las luces de carretera, en caso necesario.
■Para evitar un funcionamiento inco- rrecto del sistema de la luz de carre-
tera automática
No sobrecargue el vehículo.
Activación de la luz de carre-
tera automática

2804-3. Utilización de las luces y los limpiaparabrisas
COROLLA HV_TMUK_ES
o los vehículos delante. En ese caso, es necesario conmutar manualmente entre
luces de cruce y de carretera.
• Al conducir con inclemencias meteorológi- cas (lluvia fuerte, nieve, niebla, tormentas
de arena, etc.)
• Cuando se ha oscurecido el parabrisas como consecuencia de la niebla, bruma,
hielo, suciedad, etc.
• Cuando parabrisas está agrietado o dañado
• Cuando el sensor de la cámara está defor-
mado o sucio
• Cuando la temperatura del sensor de la cámara es extremadamente elevada
• Cuando el nivel de luminosidad del exterior
es igual al de los faros, la luces de posi- ción traseras o las luces antiniebla
• Cuando los faros o las luces de posición
trasera de los vehículos delante están apa- gados, sucios, cambian de color o no
están bien dirigidos
• Cuando el agua, nieve, polvo, etc. de un vehículo que circul a delante golpea el
vehículo
• Al circular por una zona con cambios de luminosidad y oscuridad intermitentes
• Al circular frecuente y repetidamente por
carreteras ascendentes/descendentes o por carreteras con una superficie acciden-
tada, desigual o irregular (como carreteras
adoquinadas, carreteras de grava, etc.) • Al circular con frecuencia y repetidamente
por curvas o vías tortuosas
• Cuando hay un objeto que refleja mucho delante del vehículo, como una señal o un
espejo
• Cuando la parte trasera de un vehículo que circula delante es altamente reflec-
tante, tal como un contenedor en un
camión • Cuando los faros del vehículo están daña-
dos o sucios, o no están dirigidos correcta-
mente • Cuando el vehículo está escorado o incli-
nado como consecuencia de un neumático
pinchado, un remolque, etc. • Cuando se cambian los faros entre luces
de carretera y luces de cruce de forma
repetida y anómala • Cuando el conductor cree que las luces de
carretera pueden cegar o deslumbrar a los
peatones o a otros conductores
■Conmutación a luces de cruce
Coloque la palanca en su posición ori-
ginal.
El indicador de la luz de carretera automá-
tica se apagará.
Aleje la palanca de usted para activar el sis-
tema de la luz de carretera automática nue-
vamente.
■Conmutación a luces de carretera
Pulse el interruptor de la luz de carre-
tera automática.
El indicador de la luz de carretera automá-
tica se apagará y se encenderá el indicador
de la luz de carretera.
Pulse el interruptor para volver a activar el
sistema de la luz de carretera automática.
Encendido/apagado manual de
las luces de carretera

281
4
4-3. Utilización de las luces y los limpiaparabrisas
Conducción
COROLLA HV_TMUK_ES
*: Si está instalado
 Ajusta la intensidad y la zona ilumi-
nada de las luces de carretera
según la velocidad del vehículo.
 Ajusta la intensidad de las luces de
carretera, mientras conduce por una
curva, de forma que la zona en la
dirección hacia la que gira el vehí-
culo se ilumina con más intensidad
que otras zonas.
 Acciona las luces de carretera ate-
nuadas para que la zona alrededor
de los vehículos que circulan
delante quede parcialmente sin ilu-
minar mientras que las restantes
zonas siguen estando iluminadas
por las luces de carretera.
Las luces de carretera atenuadas ayudan a
optimizar la visibili dad delantera el tiempo
que se reduce el efecto de deslumbramiento
de los conductores de los vehículos que cir-
culan delante.
 Ajusta la distancia a la que se pro-
yectan las luces de cruce según la
distancia al vehículo que circula
delante.
1 Pulse el interruptor del sistema de
la luz de carretera adaptable.
2 Empuje la palanca hacia delante
con el interruptor de faro en la posi-
ción o .
AHS (Sistema de la luz de
carretera adaptable)*
El sistema de la luz de carretera
adaptable utiliza un sensor de la
cámara ubicado detrás de la parte
superior del parabrisas para eva-
luar la luminosidad de las luces de
los vehículos que circulan delante,
las farolas, etc., y controla auto-
máticamente la distribución de la
luz de los faros según sea necesa-
rio.
ADVERTENCIA
■Limitaciones del sistema de la luz de
carretera adaptable
No confíe en exceso en el sistema de la
luz de carretera adaptable. Conduzca siempre de forma segura, observando sus
alrededores y encendiendo o apagando
manualmente las luces de carretera, en
caso necesario.
■Para evitar un funcionamiento inco-
rrecto del sistema de la luz de carre-
tera adaptable
No sobrecargue el vehículo.
Funciones del sistema
Activación del sistema de la luz
de carretera adaptable

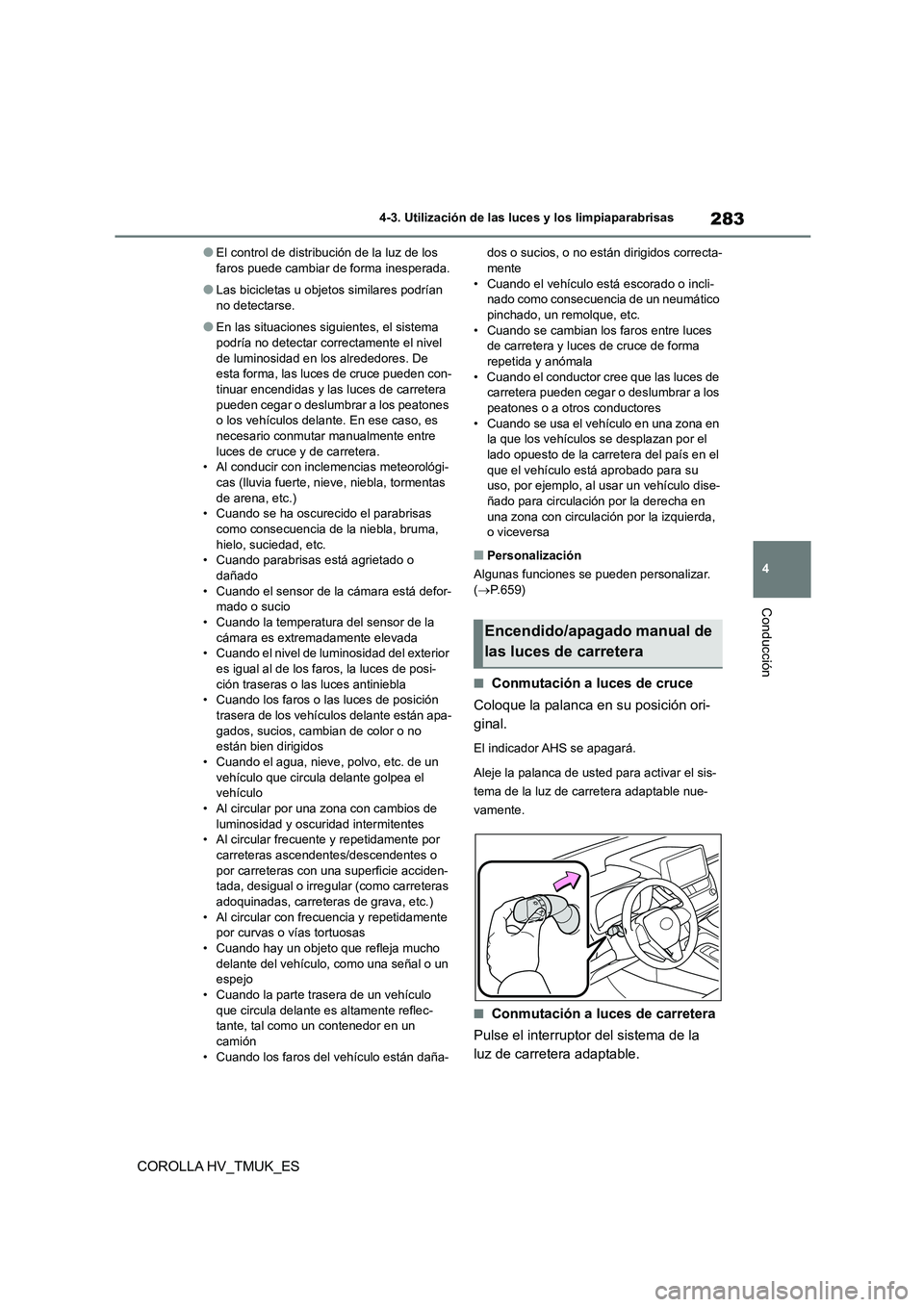

283
4
4-3. Utilización de las luces y los limpiaparabrisas
Conducción
COROLLA HV_TMUK_ES
●El control de distribución de la luz de los faros puede cambiar de forma inesperada.
●Las bicicletas u objet os similares podrían no detectarse.
●En las situaciones siguientes, el sistema podría no detectar correctamente el nivel
de luminosidad en los alrededores. De
esta forma, las luces de cruce pueden con- tinuar encendidas y las luces de carretera
pueden cegar o deslumbrar a los peatones
o los vehículos delante. En ese caso, es
necesario conmutar manualmente entre luces de cruce y de carretera.
• Al conducir con inclemencias meteorológi-
cas (lluvia fuerte, nieve, niebla, tormentas de arena, etc.)
• Cuando se ha oscurecido el parabrisas
como consecuencia de la niebla, bruma, hielo, suciedad, etc.
• Cuando parabrisas está agrietado o
dañado • Cuando el sensor de la cámara está defor-
mado o sucio
• Cuando la temperatura del sensor de la cámara es extremadamente elevada
• Cuando el nivel de luminosidad del exterior
es igual al de los faros, la luces de posi- ción traseras o las luces antiniebla
• Cuando los faros o las luces de posición
trasera de los vehículos delante están apa- gados, sucios, cambian de color o no
están bien dirigidos
• Cuando el agua, nieve, polvo, etc. de un vehículo que circul a delante golpea el
vehículo
• Al circular por una zona con cambios de luminosidad y oscuridad intermitentes
• Al circular frecuente y repetidamente por
carreteras ascendentes/descendentes o por carreteras con una superficie acciden-
tada, desigual o irregular (como carreteras
adoquinadas, carreteras de grava, etc.) • Al circular con frecuencia y repetidamente
por curvas o vías tortuosas
• Cuando hay un objeto que refleja mucho delante del vehículo, como una señal o un
espejo
• Cuando la parte trasera de un vehículo que circula delante es altamente reflec-
tante, tal como un contenedor en un
camión • Cuando los faros del vehículo están daña-
dos o sucios, o no est án dirigidos correcta- mente
• Cuando el vehículo está escorado o incli-
nado como consecuencia de un neumático pinchado, un remolque, etc.
• Cuando se cambian los faros entre luces
de carretera y luces de cruce de forma repetida y anómala
• Cuando el conductor cree que las luces de
carretera pueden cegar o deslumbrar a los peatones o a otros conductores
• Cuando se usa el vehículo en una zona en
la que los vehículos se desplazan por el
lado opuesto de la carretera del país en el que el vehículo está aprobado para su
uso, por ejemplo, al usar un vehículo dise-
ñado para circulación por la derecha en una zona con circulación por la izquierda,
o viceversa
■Personalización
Algunas funciones se pueden personalizar.
( P.659)
■Conmutación a luces de cruce
Coloque la palanca en su posición ori-
ginal.
El indicador AHS se apagará.
Aleje la palanca de usted para activar el sis-
tema de la luz de carretera adaptable nue-
vamente.
■Conmutación a luces de carretera
Pulse el interruptor del sistema de la
luz de carretera adaptable.
Encendido/apagado manual de
las luces de carretera

287
4
4-3. Utilización de las luces y los limpiaparabrisas
Conducción
COROLLA HV_TMUK_ES
los lavafaros operarán una vez. Tras lo cual,
los lavafaros funcionarán cada vez que tire
de la palanca 5 veces.
Limpiaparabrisas con sensor de llu-
via
1 Funcionamiento del limpiapa-
rabrisas con detector de lluvia
2 Funcionamiento del limpiapa-
rabrisas a baja velocidad
3 Funcionamiento del limpiapa-
rabrisas a alta velocidad
4 Funcionamiento provisional
Cuando se seleccione “AUTO”, los limpiapa-
rabrisas funcionarán automáticamente
cuando el sensor detecte lluvia. El sistema
ajusta automáticamente el funcionamiento
del limpiaparabrisas según la intensidad de
la lluvia y la velocidad del vehículo.
Al seleccionar “AUTO” , la sensibilidad
del sensor puede ajustarse de la
manera siguiente girando el anillo del
interruptor.
5 Aumenta la sensibilidad del limpia-
parabrisas con detector de lluvia
6 Disminuye la sensibilidad del lim-
piaparabrisas con detector de lluvia
7 Funcionamiento dual del
lavador/limpiaparabrisas
Al tirar de la palanca funcionan los limpias y
el lavador.
Los limpiaparabrisas funcionarán automáti-
camente un par de veces después de que el
lavador expulse el líquido.
Vehículos con lavafaros: Cuando se encien-
den los faros y se tira y mantiene la palanca,
los lavafaros operarán una vez. Tras lo cual,
los lavafaros funcionarán cada vez que tire
de la palanca 5 veces.
■El limpiaparabrisas y el lavador pueden utilizarse cuando
El interruptor de alimentación está en ON.

2884-3. Utilización de las luces y los limpiaparabrisas
COROLLA HV_TMUK_ES
■Efectos de la velocidad del vehículo en el funcionamiento del limpiaparabrisas
(vehículos con limpiaparabrisas con
sensor de lluvia)
La velocidad del vehículo afecta al intervalo del limpiaparabrisas intermitente.
■Sensor de lluvia (vehículos con limpia-
parabrisas con sensor de lluvia)
●El sensor de lluvia valora la cantidad de
lluvia.
Se ha instalado un sensor óptico. Podría
no funcionar correctamente cuando la luz solar incida de forma intermitente en el lim-
piaparabrisas a la salida o puesta del sol, o
si están presentes insectos en el parabri- sas.
●Si el limpiaparabrisas se coloca en modo AUTO con el interruptor de alimentación
en ON, los limpiaparabrisas se accionarán
una vez para mostrar que el modo AUTO está activado.
●Si la temperatura del sensor de lluvia es de 85°C (185°F) o superior, o -15°C (5°F) o
inferior, podría no ser posible activar el
funcionamiento automático. En este caso, opere el limpiaparabr isas en cualquier
modo diferente al modo AUTO.
■Si no se pulveriza líquido del lavador
del parabrisas
Compruebe que las boquillas del lavador no están bloqueadas si hay líquido del lavador
en el depósito de líquido del lavador del para-
brisas.
■Cuando se detiene el sistema híbrido en caso de emergencia durante la conduc-
ción
Si los limpiaparabrisas están funcionando
cuando se detiene el sistema híbrido, los lim- piaparabrisas funcionarán a alta velocidad.
Después de que se detenga el vehículo, el
funcionamiento volverá a su estado normal cuando el interruptor de alimentación colo-
que en ON, o se detendrá el funcionamiento
cuando se abra la puerta del conductor.
ADVERTENCIA
■Precauciones relativas al uso de los limpiaparabrisas en el modo AUTO
(vehículos con limpiaparabrisas con
sensor de lluvia)
Los limpiaparabrisas se podrían accionar de forma inesperada al tocar el sensor o si
el parabrisas se somete a vibraciones en
el modo AUTO. Tenga cuidado para que los dedos, o cualquier otro objeto, no que-
den atrapados en el limpiaparabrisas.
■Precaución relacionada con el uso del líquido del lavador
Cuando esté frío, no utilice el líquido del
lavador hasta que se caliente el parabri-
sas. El líquido podría congelarse en el parabrisas y disminuir la visibilidad. Esto
puede provocar un accidente con resul-
tado de lesiones graves o mortales.
AV I S O
■Cuando no salga líquido del lavador pulverizado por la boquilla
La bomba de líquido del lavador se puede
dañar si tira de la palanca hacia usted y la
mantiene en esa posición.
■Cuando se obstruye una boquilla
En este caso, póngase en contacto con un
taller de Toyota, un taller autorizado de
Toyota o un taller de confianza. No intente desatascarla con una aguja u
otro objeto. De lo contrario, dañará la
boquilla.
