2020 TOYOTA COROLLA HATCHBACK display

125
2

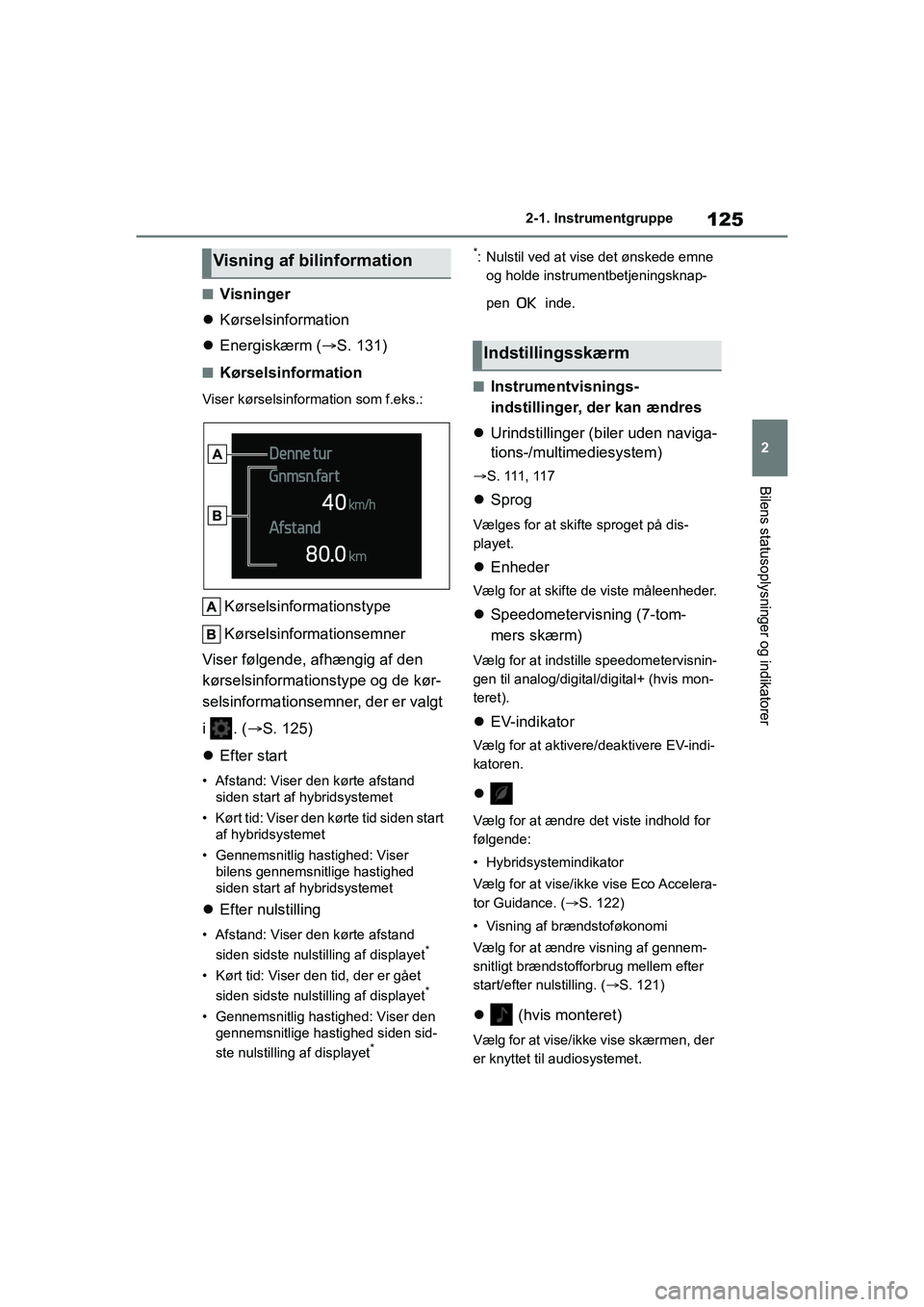

Corolla HV OM12P55DK 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
nVisninger
 Kørselsinformation
 Energiskærm ( S. 131)
nKørselsinformation
Viser kørselsinformation som f.eks.:
Kørselsinformationstype
Kørselsinformationsemner
Viser følgende, afhængig af den
kørselsinformationstype og de kør-
selsinformationsemner, der er valgt
i . ( S. 125)
 Efter start
• Afstand: Viser den kørte afstand
siden start af hybridsystemet
• Kørt tid: Viser den kørte tid siden start af hybridsystemet
• Gennemsnitlig hastighed: Viser bilens gennemsnitlige hastighed
siden start af hybridsystemet
 Efter nulstilling
• Afstand: Viser den kørte afstand
siden sidste nulstilling af displayet*
• Kørt tid: Viser den tid, der er gået siden sidste nulstilling af displayet*
• Gennemsnitlig hastighed: Viser den gennemsnitlige hastighed siden sid-
ste nulstilling af displayet
* *
: Nulstil ved at vise det ønskede emne
og holde instrumentbetjeningsknap-
pen inde.
nInstrumentvisnings-
indstillinger, der kan ændres
 Urindstillinger (b iler uden naviga-
tions-/multimediesystem)
S . 111 , 11 7
 Sprog
Vælges for at skifte sproget på dis-
playet.
Enheder
Vælg for at skifte de viste måleenheder.
Speedometervisning (7-tom-
mers skærm)
Vælg for at indstille speedometervisnin-
gen til analog/digital/digital+ (hvis mon-
teret).
EV-indikator
Vælg for at aktivere /deaktivere EV-indi-
katoren.

Vælg for at ændre det viste indhold for
følgende:
• Hybridsystemindikator
Vælg for at vise/ikke vise Eco Accelera-
tor Guidance. ( S. 122)
• Visning af brændstoføkonomi
Vælg for at ændre visning af gennem-
snitligt brændstofforbrug mellem efter
start/efter nulstilling. ( S. 121)
 (hvis monteret)
Vælg for at vise/ikke vise skærmen, der
er knyttet til audiosystemet.
Visning af bilinformation
Indstillingsskærm
OM12P55DK.book Page 125 Monda y, September 28, 2020 12:19 PM

126
Corolla HV OM12P55DK2-1. Instrumentgruppe

Vælg for at ændre det viste indhold for
følgende:
• Displayindhold
Vælg for at vise/ikke vise energiskær-
men. (
S. 131)
• Kørselsinformationstype
Vælg for at ændre visning af kørselsin-
formationstype mellem efter start/efter
nulstilling.
• Kørselsinformationsemner
Vælg for at indstille det første og andet
emne på skærmen med kørselsinfor-
mationer til en af følgende: gennem-
snitshastighed/af stand/kørt tid.
Visning af resultat af aktuel tur
Vælg for at ændre de viste oplysninger
om den aktuelle tur målt fra hybridsy-
stemet blev startet, til det blev stoppet,
mellem kørselsinfo rmation/Eco-score.
(Oplysningerne vises midlertidigt, når
hybridsystemet stoppes).
 Pop-up-display
Vælg for at aktivere/deaktivere
pop-up-display for de enkelte relevante
systemer.
Multi-informations display fra (når
analogt/digitalt speedometer
vises)
Vælg for at slukke for multi-informati-
onsdisplayet.
Multi-informationsdisplay tændes igen
ved at trykke på en af følgende instru-
mentbetjeningsknapper
//// /.
Analogt ur (med visning af digi-
tal+-speedometer) (hvis monte-
ret)
Det analoge ur vises. Multi-informationsdisplay tændes igen
ved at trykke på en af følgende instru-
mentbetjeningsknapper
//// /.
Standard-indstilling
Vælges for at ændre instrumentets dis-
playindstillinger til standardindstillin-
gerne.
nBilfunktioner og -indstillinger,
der kan skiftes
 S. 638
nAfbrydelse af indstillingsskærmen
lNogle indstillinger kan ikke ændres
under kørsel. Stop bilen et sikkert
sted, når indstillingerne skal ændres.
lHvis der vises en advarselsmedde-
lelse, kan indstillingsskærmen ikke
betjenes.
ADVARSEL
nSikkerhedsforanstaltninger ved
opsætning af displayet
Hvis hybridsystemet er aktiveret
under opsætningen af visse indstillin-
ger på indstillingsskærmen, skal du
sørge for, at bilen er parkeret et sted
med god ventilation. I et lukket
område, fx en garage, kan udstød-
ningsgasserne, herunder skadelig
kulilte (CO), samle sig og trænge ind i
bilen. Dette kan medføre død eller
udgøre en alvorlig sundhedsrisiko.
BEMÆRK
nUnder opsætningen af displayet
For at forebygge at 12-voltsbatteriet
aflades, skal hybridsystemet være i
gang, mens displayfunktionerne ind-
stilles.
OM12P55DK.book Page 126 Monda y, September 28, 2020 12:19 PM

127
2
Corolla HV OM12P55DK 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
*: Hvis monteret
De illustrationer, der benyttes i denne tekst, er ment som eksempler og kan afvige
fra det billede, der faktisk vises på forrudedisplayet.
Visningsområde knyttet til systemerne til sikker og let kørsel/navigati-
onssystemet (hvis monteret) ( S. 130)
Visning af gearposition/visningsområ de til RSA (oplysninger på færdsel-
stavler) (hvis monteret) ( S. 253, 255, 325)
Visning af kørehastighed
Hybridsystemindikator/omdrejningst æller/display for udendørstempera-
tur ( S. 130)
nForrudedisplayet aktiveres, når
Tændingskontakten står på ON.
nUnder brug af forrudedisplayet
Forrudedisplayet kan være mørkt eller
vanskeligt at se gennem solbriller, især
polaroid-solbriller. Regulér forrudedis-
playets lysstyrke, eller tag solbrillerne af.
nVisning af gadenavne (biler med
navigationssystem)
Kun gadenavne, som er indeholdt i kort-
dataene, vises.
Forrudedisplay*
Forrudedisplayet viser forskellige kørselsrelaterede oplysninger og
driftsstatus for systemerne til sikker og let kørsel på forruden.
Systemets dele
OM12P55DK.book Page 127 Monda y, September 28, 2020 12:19 PM

128
Corolla HV OM12P55DK2-1. Instrumentgruppe
Vælg på multi-informationsdis-
playet (
S. 125), og tryk derefter
på "HUD Main".
nAktivering/deaktivering af
forrudedisplayet
Tryk på instrumentbetjeningsknap-
pen for at aktivere/deaktivere
forrudedisplayet.
nSkift af indstillinger på forru-
dedisplayet
Tryk på instrumentbetjeningsknap-
pen , og hold den inde, for at
ændre følgende indstillinger:
 Forrudedisplayets lysstyrke og
lodrette position
Vælg for at justere forrudedisplayets
lysstyrke eller lo drette position.
Displayindhold
Vælg for at skifte visning mellem føl-
gende:
• Intet indhold
• Hybridsystemindikator
• Omdrejningstæller
Vælg for at aktivere/deaktivere føl-
gende emner:
• Rutevejledning til destinationen (hvis
monteret)
• Visning af systemet til sikker og let kørsel
• Kompas (bilens retning er opad) (hvis monteret)
• Audiosystemets driftsstatus (hvis monteret)
 Visningsvinkel
Vælg for at justere forrudedisplayets
vinkel.
ADVARSEL
nUnder brug af forrudedisplayet
lKontrollér, at forrudedisplayets
position og lysstyrke ikke forstyrrer
udsynet. Hvis positionen eller lys-
styrken ikke er inds tillet korrekt, kan
displayet blokere for førerens
udsyn, hvilket kan medføre en
ulykke med alvorlig personskade
eller dødsfald til følge.
lSe aldrig på forrudedisplayet i læn-
gere tid ad gangen under kørsel, da
det kan medføre, at du overser fod-
gængere, genstande på vejen foran
bilen osv.
BEMÆRK
nForrudedisplayets projektor
lStil ikke drikkevarer i nærheden af
forrudedisplayprojektoren. Hvis pro-
jektoren bliver våd, kan der opstå
fejl i elsystemet.
lAnbring ikke noget på og sæt ikke
klistermærker på forrudedisplaypro-
jektoren.
Det kan afbryde vi sningerne i forru-
dedisplayet.
lBerør ikke det indvendige af forru-
dedisplayprojektoren, og stød ikke
skarpe kanter el. lign. ind i projekto-
ren.
Det kan føre til mekaniske fejl.
Brug af forrudedisplayet
OM12P55DK.book Page 128 Monda y, September 28, 2020 12:19 PM

129
2
Corolla HV OM12P55DK 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
nAktivering/deaktive
ring af forrude-
displayet
Hvis forrudedisplayet er deaktiveret, for-
bliver det deaktiveret, når tændingskon-
takten slås fra og derefter stilles på ON.
nDisplayets lysstyrke
Forrudedisplayets lysstyrke kan justeres
under på multi-informationsdis-
playet. Den justeres desuden automa-
tisk afhængig af lysniveauet i
omgivelserne.
nStatusvisning for systemet til
sikker og let kørsel
Viser driftsstatus for følgende
systemer: 
Dynamisk fartpilot med radar og
fuldt hastighedsområde (hvis
monteret) ( S. 309)
 LTA (vejbaneregistrering) (hvis
monteret) ( S. 300)
Detaljer i indholdet, der vises på forru-
dedisplayet, kan afvige fra visningen på
multi-informationsdisplayet. Der henvi-
ses til beskrivelserne af de enkelte
systemer.
nVisningsområde knyttet til
navigationssystemet (hvis
monteret)
Viser følgende emner, som er knyt-
tet til navigationssystemet:
 Ve j n a v n
 Rutevejledning t il destinationen
 Kompas (bilens retning er opad)
Pop-up-display til følgende syste-
mer vises, når det er nødvendigt:
nSystemer til sikker og let kør-
sel
Viser en advarsel/et forslag/et tip
eller driftsstatus for et relevant
system.
 PCS (pre-collision-system) (hvis
monteret) ( S. 293)
 Toyota parkeringshjælpsensor
(hvis monteret) ( S. 345)
 PKSB (parkeringsbremseassi-
stent) (hvis monteret) ( S. 358)
 Bremseprioriteringssystem
( S. 233)
ADVARSEL
nAdvarsel ved ændring af forrude-
displayets indstillinger
Hvis hybridsystemet er aktiveret
under opsætningen af visse indstillin-
ger på indstillingsskærmen, skal du
sørge for, at bilen er parkeret et sted
med god ventilation. I et lukket
område, fx en garage, kan udstød-
ningsgasserne, herunder skadelig
kulilte (CO), samle sig og trænge ind i
bilen. Dette kan medføre død eller
udgøre en alvorlig sundhedsrisiko.
BEMÆRK
nVed ændring af forrudedisplayets
indstillinger
For at forebygge, at 12-voltsbatteriet
aflades, skal hybridsystemet være i
gang, mens forrudedisplayets indstil-
linger ændres.
Visningsområde knyttet til
systemerne til sikker og let
kørsel/navigationssystemet
(hvis monteret)
Pop-up-display
OM12P55DK.book Page 129 Monda y, September 28, 2020 12:19 PM

130
Corolla HV OM12P55DK2-1. Instrumentgruppe

Kør-start-kontrol ( S. 234)
Detaljer i indholdet, der vises på forru-
dedisplayet, kan afvige fra visningen på
multi-informationsdisplayet. Der henvi-
ses til beskrivelserne af de enkelte
systemer.
n ikon
Vises, når der vises en advar-
selsmeddelelse på multi-informati-
onsdisplayet. ( S. 575)
nAdvarselsmeddelelse
Nogle advarselsmeddelelser vises,
når det er nødvendigt afhængig af
visse forhold.
Detaljer i indholdet, der vises på forru-
dedisplayet, kan afvige fra visningen på
multi-informationsdisplayet.
nAudiosystemets driftsstatus
(hvis monteret)
Vises, når en knap til fjernbetjening
af audio på rattet betjenes.
nStatus for håndfrit system
(hvis monteret)
Vises, når det håndfri system betje-
nes.
nNår et pop-up-display vises
Når et pop-up-displa y vises, vises et
aktuelt display muligvis ikke længere.
Hvis det er tilfældet, vender displayet til-
bage, når pop-up-displayet forsvinder.
nHybridsystemindikator
Ladeområde
Hybrid-miljøve nlig kørsel
Miljøvenlig kørsel
Effektområde
Der vises det samme indhold som på
multi-informationsdisplayet (hybridsy-
stemindikator). Der findes flere oplys-
ninger på s. 122.
nOmdrejningstæller
Viser motorens omdrejningstal i
omdrejninger i minuttet.
nDisplay for udendørstempera-
tur
Vises, når tændingskontakten stil-
les på ON, eller når indikatoren for
lav udendørstemperatur blinker.
Hybridsystemindikator/
omdrejningstæller/display
for udendørstemperatur
OM12P55DK.book Page 130 Monda y, September 28, 2020 12:19 PM

131
2
Corolla HV OM12P55DK 2-1. Instrumentgruppe
Bilens statusoplysninger og indikatorer
nDisplay for udendørstemperatur
lNår udendørstemperaturen er ca.
3 °C eller lavere, blinker indikatoren
for lav udendørstemperatur i ca. 10
sekunder, og displayet for udendør-
stemperatur slukkes. Hvis det er tilfæl-
det, vises displayet igen, når
udendørstemperaturen er ca. 5 °C
eller højere.
lI nedenstående situationer vil den kor-
rekte udendørstemperatur muligvis
ikke blive vist, eller visningen kan
være længere om at skifte end nor-
malt:
• Når bilen er standset, eller der køres
ved lave hastigheder (mindre end
25 km/t)
• Når udendørstemperaturen skifter
pludseligt (ved indkørslen til/udkørs-
len fra en garage eller tunnel osv.)
lNår "--" eller "E" vises, kan der være
en fejl i systemet. Kør bilen til en auto-
riseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
*: Hvis monteret
Audiosystemets skærm
Multi-informationsdisplay
Instrumentbetjeningsknapper
nAudiosystemets skærm
1 Tryk på knappen "MENU".
2 Vælg "Info" på skærmen
"Menu".
Hvis der vises en anden skærm end
"Energimonitor", vælges "Energi".
nMulti-informationsdisplay
Tryk på instrumentbetjeningsknap-
perne på rattet flere gange for at
vælge visning af energiskærmen.
Energi-/
forbrugsovervågnings-
skærm
*
Du kan se hybridsystemets
status på mult i-informations-
displayet og audiosystemets
skærm.
Systemets dele
Energi-monitor
OM12P55DK.book Page 131 Monda y, September 28, 2020 12:19 PM

132
Corolla HV OM12P55DK2-1. Instrumentgruppe
Når bilen drives af elmotoren (traktionsmotor)
Audiosystemets skærm
Multi-informationsdi
splay (eksempel:
7-tommers skærm)
Når bilen drives både af benzinmo toren og elmotoren (traktionsmotor)
Audiosystemets skærm
Multi-informationsdisplay (eksempel:
7-tommers skærm)
Når bilen drives af benzinmotoren
Audiosystemets skærm
Multi-informationsdi splay (eksempel:
7-tommers skærm)
OM12P55DK.book Page 132 Monda y, September 28, 2020 12:19 PM
