2020 Seat eScooter Manual de instrucciones (in Spanish)

Manual de instrucciones
SEAT MÓ eScooter 125
(10.20)

Gracias por la confianza demostrada al haber elegido un eScooter SEAT MÓ
Le recomendamos leer este Manual de Instrucciones atentamente para familiarizarse con su eScooter y poder
aprovechar todas sus funciones en la conducción diaria.
La información sobre el manejo se complementa con indicaciones para el funcionamiento y la conservación del
vehículo, para garantizar así su seguridad y el mantenimiento del valor de su vehículo. Además le proporcionamos
valiosos consejos prácticos y sugerencias para conducir su vehículo con eficiencia y respetando el medio ambiente.
Le deseamos que disfrute mucho con su vehículo y que tenga siempre buen viaje.
SEAT, S.A.
ES

Acerca de este manual
En este manual se describe el equipamiento
del eScooter en el momento del cierre de
este texto. Algunos de los equipos que se
describen a continuación se introducirán en
fechas posteriores o sólo están disponibles
en determinados mercados.
Las ilustraciones pueden diferir en algunos
detalles con respecto a su eScooter y se
han de entender como una representación
estándar.
Las indicaciones de dirección (izquierda, de-
recha, adelante, atrás) que aparecen en este
manual se refieren a la dirección de marcha
del vehículo, siempre que no se indique lo
contrario.
Las marcas registradas están señalizadas
con ®. El que no aparezca este símbolo no
garantiza que no se trate de un término
registrado.
En este manual, usted puede acceder a la
información, a través del:
• Índice temático con la estructura general
del manual por capítulos.
• Índice visual, donde gráficamente se le
indica la página en la que puede encontrar
la información “esencial”, que es ampliada en
los capítulos correspondientes.
¬ ATENCIÓN
Los textos precedidos por este símbolo
contienen información sobre su seguridad
y le advierten de posibles peligros de
accidente o de lesiones.
OCUIDADO
Los textos precedidos con este símbolo
llaman su atención sobre posibles daños
en el vehículo.
Nota relativa al medio ambiente
Los textos precedidos por este símbolo
contienen información sobre la protección
del medio ambiente.
Aviso
Los textos precedidos por este símbolo
contienen información adicional

Conectividad
El eScooter puede conectarse a la apli-
cación móvil My SEAT MÓ en la que se
muestran diferentes funcionalidades como la
ubicación del eScooter, verificación remota
del estado de la batería, autorización de
arranque, apertura de asiento, bloqueo de la
moto y recepción de notificaciones.
ES

48
Componentes generales ......... 50
Controles y manejo del
eScooter ............................. 51
Seguridad

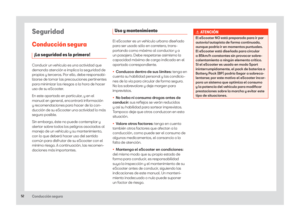

Conducción segura................ 52
¡La seguridad es lo primero!............. 52
Uso y mantenimiento ................... 52
Vestimenta y elementos de protección . 53
Carga .................................. 54
Accesorios y modificaciones ........... 54
Comprobaciones antes de iniciar
la marcha.............................. 54
Nivel de carga .......................... 54
Luces e intermitentes ................... 54
Caballetes ............................. 54
Neumáticos............................. 54
Espejos retrovisores..................... 55
Frenos.................................. 55
Líquido de frenos ....................... 55
Freno delantero......................... 55
Freno trasero ........................... 55
Maneta de freno........................ 56
Regulación de la maneta de freno...... 56
Emergencias
Autoayuda........................... 57
Medidas de primeros auxilios ........... 57
Medidas contra incendios .............. 57
Fusibles ................................ 57
Cambiar un fusible ..................... 57
Manejo
Iniciar la marcha.................... 58
Pasos a seguir .......................... 58
Instrumentos y testigos de
control................................ 59
Cuadro de instrumentos . . . . . . . . . . . . . . . . 59
Manejo del cuadro de instrumentos . . 60
Pantalla LCD ........................... 60
Botones “SET” / “INFO” ................. 62
Testigos luminosos...................... 63
Controles y manejo del
eScooter ............................. 65
Controles del lado izquierdo del
manillar................................. 65
Controles del lado derecho del manillar 66
Freno combinado y freno regenerativo . 67
Cláusor................................. 68
Luces y visibilidad.................. 69
Luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Asiento................................ 70
Apertura y cierre asiento................ 70
Interior del asiento...................... 70
Caballetes........................... 71
Caballete lateral ....................... 71
Caballete central....................... 71
Motor ................................. 71
Motor (rueda trasera)................... 71
Batería
Pack de baterías.................... 72
Introducción ............................ 72
Indicaciones de seguridad.............. 72
Componentes del Battery Pack......... 73
Extracción del Battery Pack............. 75
Conector ............................... 76
Conectando la unidad de carga........ 76
Temperatura............................ 77
Indicador de carga de batería en %
(SoC)................................... 78
Autonomía.............................. 78
Índice

49
Vida útil del Power Battery Pack ........ 78
Especificaciones de la batería y el
cargador ............................... 79
Mantenimiento
Programa de mantenimiento..... 80
Trabajos a realizar ...................... 80
Operaciones y periodicidad ............ 81
Conservación del eScooter . . . . . . 82
Limpieza y almacenaje (guía para
guardar el eScooter) ................... 82
Garantía.............................. 83
Entrega al comprador .................. 83
Condiciones de garantía (motivos por
los que se pierde de no ser cumplidos).. 83
Trabajos de inspección ........... 84
eScooter y batería...................... 84
Datos técnicos
Identificación del eScooter ...... 85
Número VIN ............................. 85
Etiqueta informativa – placa de
producción ............................. 85
Especificaciones técnicas........ 86
Especificaciones del eScooter (parte
ciclo + motor)........................... 86
ES

50Componentes generales
Componentes generales
Fig. 1 Componentes generales
3
1
11
2
13
125
4
7
9
10
8
6
Los componentes generales (a nivel de usua-
rio) que forman parte de este eScooter son:
1 Espejo retrovisor ››› página 55
2 Guardabarros delantero
3 Rueda delantera
4 Cuadro de instrumentos ››› pági-
na 59
5 Toma de corriente – USB
6 Asiento ››› página 70
7 Gancho porta-objet os
8 Batería ››› página 72
9 Caballete lateral ››› página 71
10 Caballete central ››› página 71
11 Cláusor ››› página 68
12 Luz de freno, intermitentes
13 Motor (rueda trasera) ››› página 71

51Controles y manejo del eScooter
Controles y manejo del eScooter
Fig. 2 Controles y manejo del eScooter
5
3
2
4
128
2
9
3
12
10
116
7
1 Cuadro de instrumentos ››› pági-
na 59
2 Depósito líquido de freno ››› pági-
na 55
3 Freno ››› página 55
4 Marcha atrás ››› página 65
5 Luz de carretera/largo alcance ››› pági-
na 65
6 Selector intermitentes ››› página 65
7 Claxon
8 Cúpula
9 Luz de cruce/warning ››› página 66
10 INFO ››› página 66
11 Acelerador ››› página 66
12 MODE ››› página 66
ES
