2020 PEUGEOT PARTNER TEPEE Instructieboekje (in Dutch)

7

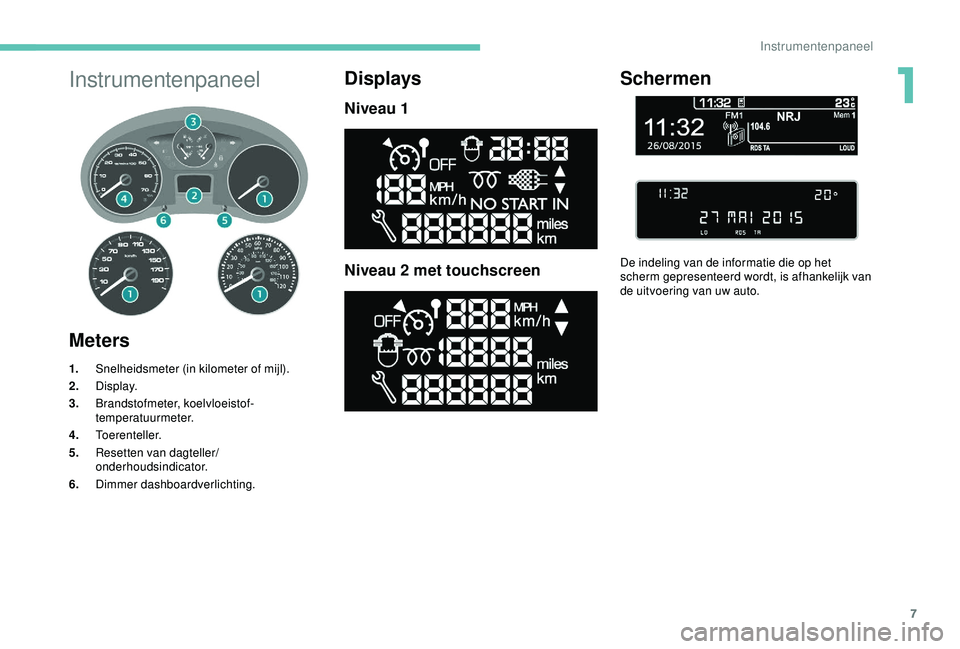

Instrumentenpaneel
Meters
1.Snelheidsmeter (in kilometer of mijl).
2. Display.
3. Brandstofmeter, koelvloeistof-
temperatuurmeter.
4. Toerenteller.
5. Resetten van dagteller/
onderhoudsindicator.
6. Dimmer dashboardverlichting.
Displays
Niveau 1
Niveau 2
met touchscreen
Schermen
De indeling van de informatie die op het
scherm gepresenteerd wordt, is afhankelijk van
de uitvoering van uw auto.
1
Instrumentenpaneel

8

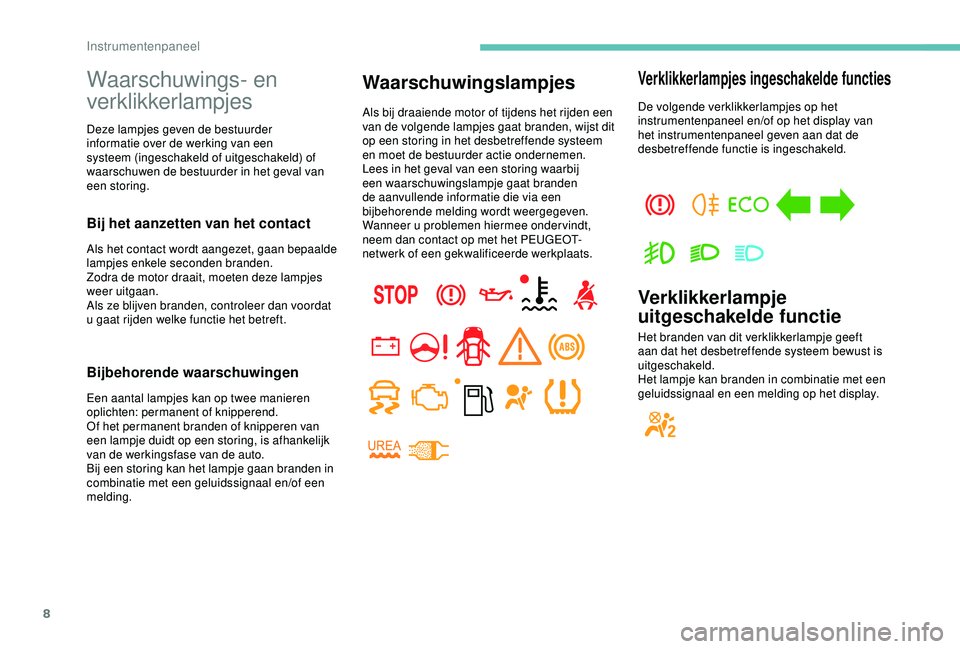

Waarschuwings- en
verklikkerlampjes
Deze lampjes geven de bestuurder
informatie over de werking van een
systeem (ingeschakeld of uitgeschakeld) of
waarschuwen de bestuurder in het geval van
een storing.
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan bepaalde
lampjes enkele seconden branden.
Zodra de motor draait, moeten deze lampjes
weer uitgaan.
Als ze blijven branden, controleer dan voordat
u gaat rijden welke functie het betreft.
Bijbehorende waarschuwingen
Een aantal lampjes kan op twee manieren
oplichten: permanent of knipperend.
Of het permanent branden of knipperen van
een lampje duidt op een storing, is afhankelijk
van de werkingsfase van de auto.
Bij een storing kan het lampje gaan branden in
combinatie met een geluidssignaal en/of een
melding.
Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een
van de volgende lampjes gaat branden, wijst dit
op een storing in het desbetreffende systeem
en moet de bestuurder actie ondernemen.
Lees in het geval van een storing waarbij
een waarschuwingslampje gaat branden
de aanvullende informatie die via een
bijbehorende melding wordt weergegeven.
Wanneer u problemen hiermee ondervindt,
neem dan contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Verklikkerlampjes ingeschakelde functies
De volgende verklikkerlampjes op het
instrumentenpaneel en/of op het display van
het instrumentenpaneel geven aan dat de
desbetreffende functie is ingeschakeld.
Verklikkerlampje
uitgeschakelde functie
Het branden van dit verklikkerlampje geeft
aan dat het desbetreffende systeem bewust is
uitgeschakeld.
Het lampje kan branden in combinatie met een
geluidssignaal en een melding op het display.
Instrumentenpaneel

9
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties/Opmerkingen

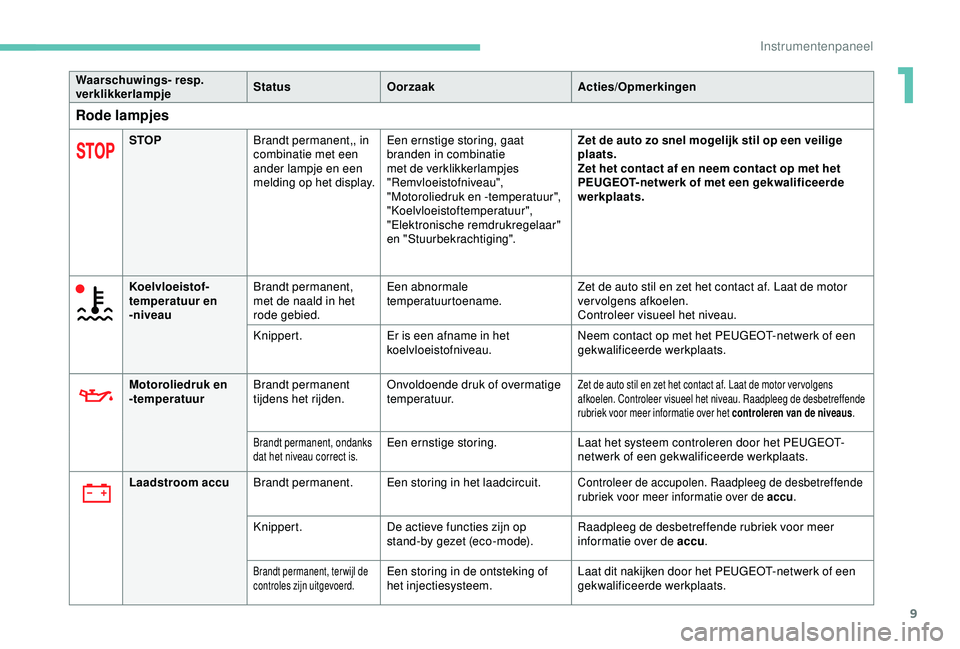

Rode lampjes
STOPBrandt permanent,, in
combinatie met een
ander lampje en een
melding op het display. Een ernstige storing, gaat
branden in combinatie
met de verklikkerlampjes
"Remvloeistofniveau",
"Motoroliedruk en -temperatuur",
"Koelvloeistoftemperatuur",
"Elektronische remdrukregelaar"
en "Stuurbekrachtiging". Zet de auto zo snel mogelijk stil op een veilige
plaats.
Zet het contact af en neem contact op met het
PEUGEOT-netwerk of met een gekwalificeerde
werkplaats.
Koelvloeistof
-t

emperatuur en
-niveau Brandt permanent,
met de naald in het
rode gebied. Een abnormale
temperatuurtoename.
Zet de auto stil en zet het contact af. Laat de motor
vervolgens afkoelen.
Controleer visueel het niveau.
Knippert. Er is een afname in het
koelvloeistofniveau. Neem contact op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Motoroliedruk en
-temperatuur Brandt permanent
tijdens het rijden. Onvoldoende druk of overmatige
temperatuur.
Zet de auto stil en zet het contact af. Laat de motor ver volgens
afkoelen. Controleer visueel het niveau. Raadpleeg de desbetreffende
rubriek voor meer informatie over het controleren van de niveaus
.
Brandt permanent, ondanks
dat het niveau correct is.Een ernstige storing.Laat het systeem controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Laadstroom accu Brandt permanent. Een storing in het laadcircuit.
Controleer de accupolen. Raadpleeg de desbetreffende
rubriek voor meer informatie over de accu .
Knippert.De actieve functies zijn op
stand-by gezet (eco-mode). Raadpleeg de desbetreffende rubriek voor meer
informatie over de accu
.
Brandt permanent, terwijl de
controles zijn uitgevoerd.Een storing in de ontsteking of
het injectiesysteem. Laat dit nakijken door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
1
Instrumentenpaneel

10
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties/Opmerkingen

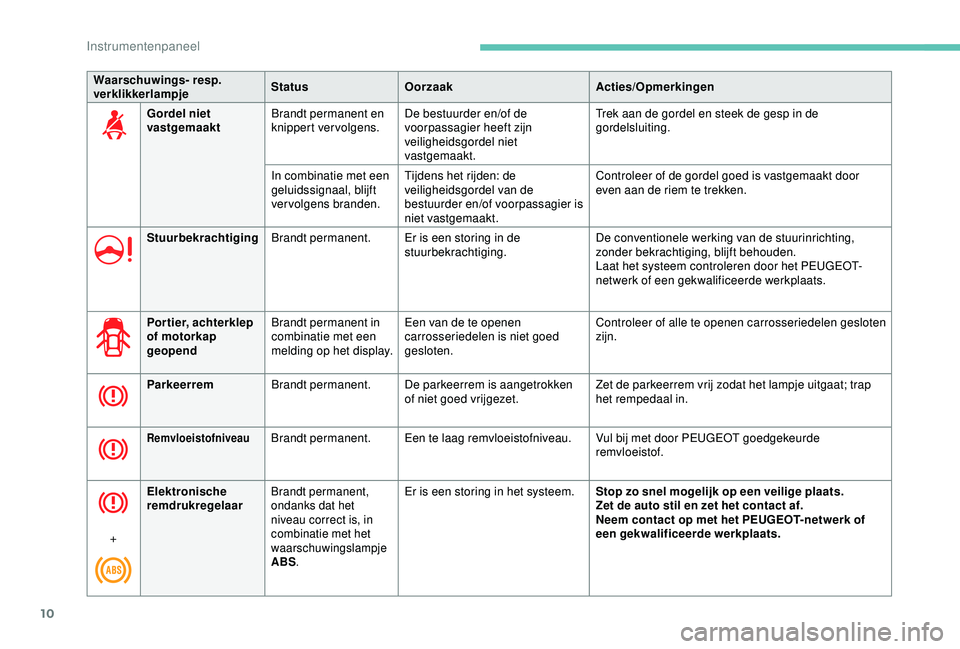

Gordel niet
vastgemaakt Brandt permanent en
knippert vervolgens. De bestuurder en/of de
voorpassagier heeft zijn
veiligheidsgordel niet
vastgemaakt. Trek aan de gordel en steek de gesp in de
gordelsluiting.
In combinatie met een
geluidssignaal, blijft
vervolgens branden. Tijdens het rijden: de
veiligheidsgordel van de
bestuurder en/of voorpassagier is
niet vastgemaakt. Controleer of de gordel goed is vastgemaakt door
even aan de riem te trekken.
Stuurbekrachtiging Brandt permanent. Er is een storing in de
stuurbekrachtiging. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden.
Laat het systeem controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Por tier, achterklep
of motorkap
geopend Brandt permanent in
combinatie met een
melding op het display. Een van de te openen
carrosseriedelen is niet goed
gesloten. Controleer of alle te openen carrosseriedelen gesloten
zijn.
Parkeerrem Brandt permanent. De parkeerrem is aangetrokken
of niet goed vrijgezet. Zet de parkeerrem vrij zodat het lampje uitgaat; trap
het rempedaal in.
RemvloeistofniveauBrandt permanent. Een te laag remvloeistofniveau.
Vul bij met door PEUGEOT goedgekeurde
remvloeistof.
+ Elektronische
remdrukregelaar
Brandt permanent,
ondanks dat het
niveau correct is, in
combinatie met het
waarschuwingslampje
ABS
.Er is een storing in het systeem. Stop zo snel mogelijk op een veilige plaats.
Zet de auto stil en zet het contact af.
Neem contact op met het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Instrumentenpaneel

11
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties/Opmerkingen

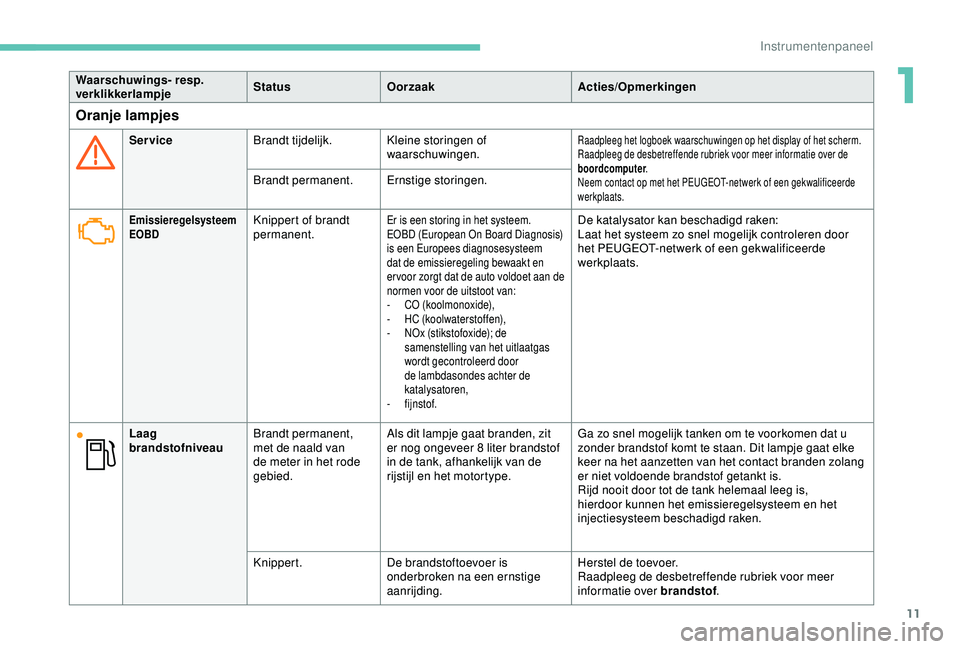

Oranje lampjes
ServiceBrandt tijdelijk. Kleine storingen of
waarschuwingen.Raadpleeg het logboek waarschuwingen op het display of het scherm.
Raadpleeg de desbetreffende rubriek voor meer informatie over de
boordcomputer.
Neem contact op met het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Brandt permanent. Ernstige storingen.
Emissieregelsysteem
EOBDKnippert of brandt
permanent.Er is een storing in het systeem.
EOBD (European On Board Diagnosis)
is een Europees diagnosesysteem
dat de emissieregeling bewaakt en
er voor zorgt dat de auto voldoet aan de
normen voor de uitstoot van:
-
CO

(koolmonoxide),
-
H

C (koolwaterstoffen),
-

N
Ox (stikstofoxide); de
samenstelling van het uitlaatgas
wordt gecontroleerd door
de lambdasondes achter de
katalysatoren,
-


fijnstof.De katalysator kan beschadigd raken:
Laat het systeem zo snel mogelijk controleren door
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Laag
brandstofniveau Brandt permanent,
met de naald van
de meter in het rode
gebied. Als dit lampje gaat branden, zit
er nog ongeveer 8

liter brandstof
in de tank, afhankelijk van de
rijstijl en het motortype. Ga zo snel mogelijk tanken om te voorkomen dat u
zonder brandstof komt te staan. Dit lampje gaat elke
keer na het aanzetten van het contact branden zolang
er niet voldoende brandstof getankt is.
Rijd nooit door tot de tank helemaal leeg is,
hierdoor kunnen het emissieregelsysteem en het
injectiesysteem beschadigd raken.
Knippert. De brandstoftoevoer is
onderbroken na een ernstige
aanrijding. Herstel de toevoer.
Raadpleeg de desbetreffende rubriek voor meer
informatie over brandstof
.
1
Instrumentenpaneel

12
ABSBrandt permanent. Er is een storing in het
antiblokkeersysteem. De normale remwerking van uw auto blijft behouden.
Rijd voorzichtig met lage snelheid en raadpleeg
zo snel mogelijk het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Waarschuwings- resp.
verklikkerlampje
Status
Oorzaak Acties/Opmerkingen
ASR/DSC Knippert. In werking treden van de ASR- of
DSC-regeling. Het systeem verbetert de tractie en zorgt er voor dat de
auto beter bestuurbaar blijft.
Brandt permanent. Een storing in de ASR- of DSC-
regeling.
Bijv. een te lage bandenspanning.
Bijv. controleren van de bandenspanning.
Laat het systeem controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats (wielsensor,
hydraulisch regelorgaan, enz.).
Te lage
bandenspanningBrandt permanent.
De bandenspanning van een of
meerdere wielen is te laag. Controleer zo snel mogelijk de bandenspanning.
Deze controle dient bij voorkeur bij koude banden te
worden uitgevoerd.
+
Knippert en brandt
vervolgens permanent, in
combinatie met het lampje
Ser vice en, afhankelijk van
de uitvoering, de weergave
van een
melding.
Het bandenspanningscontrolesysteem
is defect of de sensor van een van de
wielen wordt niet gedetecteerd.De bandenspanning wordt niet meer gecontroleerd.
Laat het systeem controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Airbag vóór/zij-
airbag Knippert of brandt
permanent. Een storing in een airbag. Laat het systeem controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Raadpleeg de desbetreffende rubriek voor meer
informatie over de airbags.
Uitschakeling van
de airbag vóór aan
passagierszijde Brandt permanent.
Vrijwillige uitschakeling van deze
airbag wanneer een kinderzitje
met "de rug in de rijrichting" op de
voorpassagiersstoel wordt geplaatst.Raadpleeg de desbetreffende rubriek voor meer
informatie over de airbags
.
Instrumentenpaneel

13
RoetfilterBrandt permanent. Een storing van het roetfilter
(brandstofadditiefniveau, kans
op verstopping enz.). Laat het filter controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Raadpleeg de desbetreffende rubriek voor meer
informatie over het controleren van de niveaus
.
Waarschuwings- resp.
verklikkerlampje
Status
Oorzaak Acties/Opmerkingen
AdBlue
®
(BlueHDi-diesel)Brandt permanent
sinds het contact is
aangezet in combinatie
met een geluidssignaal
en een melding van het
aantal kilometers dat u
nog kunt rijden.De resterende actieradius ligt
tussen de 2400 en 600 km.Vul zo snel mogelijk AdBlue® bij.
+ AdBlue
®
(BlueHDi-diesel)
Knippert, in
combinatie met het
branden van het
lampje Service, een
geluidssignaal en
een melding van het
aantal kilometers dat
u nog kunt rijden. De resterende actieradius ligt
tussen de 600 en 0
km.U moet
AdBlue
® bijvullen om te voorkomen dat de
motor niet meer kan worden gestar t. .
Knippert, in
combinatie met het
branden van het
lampje Service, een
geluidssignaal en
een melding dat het
starten geblokkeerd
is. Het AdBlue
®-reser voir is
leeg: het starten van de
motor wordt geblokkeerd
door het wettelijk verplichte
startblokkeringssysteem. Om de motor opnieuw te kunnen starten, moet
u
AdBlue® bijvullen.
Het betreffende reservoir moet worden bijgevuld met
minimaal 5


liter AdBlue
®.
Raadpleeg de desbetreffende rubriek voor het bijvullen of voor meer informatie over AdBlue
®.
1
Instrumentenpaneel

14
Waarschuwings- resp.
verklikkerlampjeStatus
Oorzaak Acties/Opmerkingen
+
+

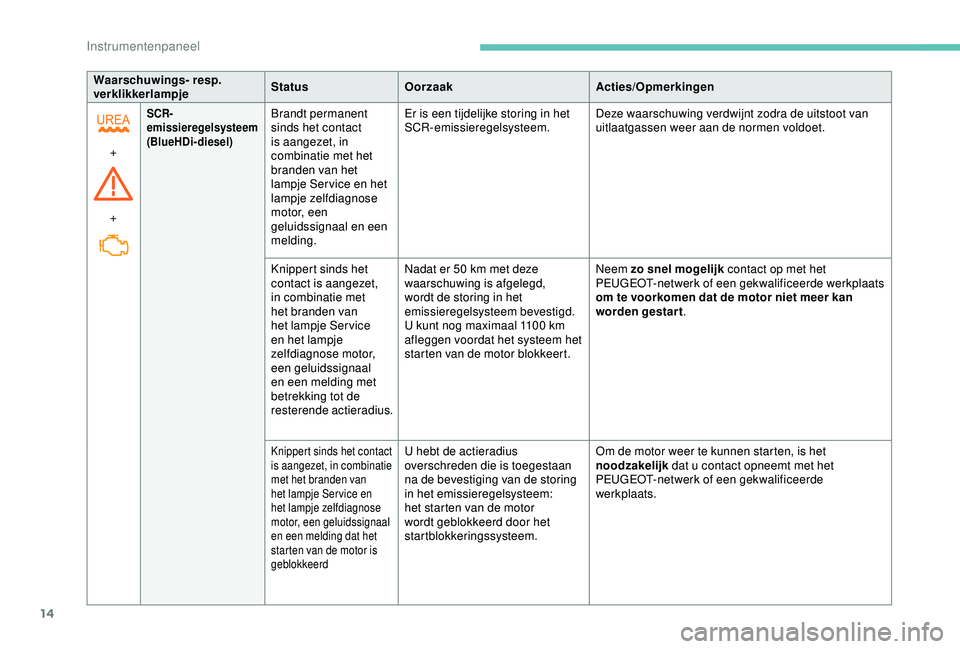

SCR-
emissieregelsysteem
(BlueHDi-diesel)Brandt permanent
sinds het contact
is aangezet, in
combinatie met het
branden van het
lampje Ser vice en het
lampje zelfdiagnose
motor, een
geluidssignaal en een
melding. Er is een tijdelijke storing in het
SCR-emissieregelsysteem.
Deze waarschuwing verdwijnt zodra de uitstoot van
uitlaatgassen weer aan de normen voldoet.
Knippert sinds het
contact is aangezet,
in combinatie met
het branden van
het lampje Ser vice
en het lampje
zelfdiagnose motor,
een geluidssignaal
en een melding met
betrekking tot de
resterende actieradius. Nadat er 50
km met deze
waarschuwing is afgelegd,
wordt de storing in het
emissieregelsysteem bevestigd.
U kunt nog maximaal 1100
km
afleggen voordat het systeem het
starten van de motor blokkeert. Neem zo snel mogelijk contact op met het
PEUGEOT-netwerk of een gekwalificeerde werkplaats
om te voorkomen dat de motor niet meer kan
worden gestart
.
Knippert sinds het contact
is aangezet, in combinatie
met het branden van
het lampje Ser vice en
het lampje zelfdiagnose
motor, een geluidssignaal
en een melding dat het
starten van de motor is
geblokkeerdU hebt de actieradius
overschreden die is toegestaan
na de bevestiging van de storing
in het emissieregelsysteem:
het starten van de motor
wordt geblokkeerd door het
startblokkeringssysteem. Om de motor weer te kunnen starten, is het
noodzakelijk
dat u contact opneemt met het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Instrumentenpaneel
