2020 Peugeot Partner Manuel du propriétaire (in French)

7
Eco-conduite
Éco-conduite
L'éco-conduite est un ensemble de pratiques au
quotidien qui permet à l'automobiliste d'optimiser
la consommation de carburant et l'émission de
CO
2.
Optimiser l'utilisation de votre boîte de
vitesses
Avec une boîte de vitesses manuelle, démarrer
en douceur et engager, sans attendre, le rapport
de vitesse supérieur. En phase d'accélération,
passer les rapports assez tôt.
Avec une boîte de vitesses automatique,
privilégier le mode automatique, sans appuyer
fortement ni brusquement sur la pédale
d'accélérateur.
L'indicateur de changement de rapport vous
invite à engager le rapport de vitesse le plus
adapté : dès que l'indication s'affiche au combiné, la suivre aussitôt.
Avec une boîte de vitesses automatique, cet
indicateur n’apparaît qu'en mode manuel.
Adopter une conduite souple
Respecter les distances de sécurité entre les
véhicules, utiliser le frein moteur plutôt que la
pédale de frein, appuyer progressivement sur la
pédale d'accélérateur. Ces attitudes contribuent
à économiser la consommation de carburant,
à réduire le rejet de CO
2 et à atténuer le fond
sonore de la circulation.
En condition de circulation fluide, lorsque le
véhicule dispose de la commande "CRUISE" au volant, sélectionner le régulateur de vitesse à
partir de 40 km/h.
Maîtriser l'utilisation des équipements
électriques
Avant de partir, si l'habitacle est surchauffé,
l'aérer en descendant les vitres et en ouvrant les
aérateurs, avant d'utiliser l'air conditionné.
Au-delà de 50 km/h, remonter les vitres et laisser les aérateurs ouverts.
Penser à utiliser les équipements permettant de
limiter la température dans l'habitacle (occulteur
de toit ouvrant, stores...).
Couper l'air conditionné, sauf si la régulation est
automatique, dès que la température de confort
désirée est atteinte.
Éteindre les commandes de dégivrage et de
désembuage, si celles-ci ne sont pas gérées
automatiquement.
Arrêter au plus tôt la commande de siège
chauffant.
Ne pas rouler avec les projecteurs et les feux
antibrouillard allumés quand les conditions de
visibilité sont suffisantes.
Éviter de faire tourner le moteur, surtout en
hiver, avant d'engager la première vitesse ; votre véhicule chauffe plus vite pendant que vous
roulez.
En tant que passager, éviter d'enchaîner la
lecture de supports multimédia (film, musique,
jeu vidéo...) pour participer à la réduction de la
consommation d'énergie électrique, donc de
carburant.
Débrancher les appareils nomades avant de
quitter le véhicule.
Limiter les causes de surconsommation
Répartir les poids sur l'ensemble du véhicule ; placer les bagages les plus lourds dans le coffre,
au plus près des sièges arrière.
Limiter la charge de votre véhicule et minimiser
la résistance aérodynamique (barres de toit,
galerie porte-bagages, porte-vélos, remorque...).
Préférer l'utilisation d'un coffre de toit.
Retirer les barres de toit, la galerie porte-
bagages, après utilisation.
Dès la fin de la saison hivernale, retirer
les pneumatiques neige et remonter les
pneumatiques été.
Respecter les consignes d'entretien
Vérifier régulièrement et à froid la pression de
gonflage des pneumatiques, en se référant
à l'étiquette située sur l'entrée de porte, côté
conducteur.
Effectuer cette vérification plus particulièrement :– Avant un long déplacement.
– À chaque changement de saison.– Après un stationnement prolongé.Ne pas oublier la roue de secours et les
pneumatiques de la remorque ou de la
caravane.
Entretenir régulièrement votre véhicule (huile,
filtre à huile, filtre à air, filtre habitacle...) et suivre
le calendrier des opérations préconisées dans le
plan d'entretien du constructeur.

8
Eco-conduite
Avec un moteur Diesel BlueHDi, lorsque le
système SCR est défaillant, votre véhicule
devient polluant ; se rendre rapidement dans le réseau PEUGEOT ou dans un atelier qualifié
pour rendre le niveau d'émission d'oxydes
d'azote conforme à la réglementation.
Au moment du remplissage du réservoir de
carburant, ne pas insister au-delà de la 3
ème
coupure du pistolet pour éviter le débordement.
Avec un véhicule neuf, ce n'est qu'après les
3 000 premiers kilomètres que vous constaterez une meilleure régularité de votre consommation
moyenne de carburant.
Mode Eco
Ce mode permet d'optimiser les fonctions
chauffage et climatisation afin de réduire la
consommation de carburant.
Activation / Neutralisation


► Pour activer ou neutraliser ce mode, appuyez
sur ce bouton.
Le voyant est allumé lorsque le système est
activé.
Eco-coaching
Cette fonction donne des conseils et des
indications au conducteur, afin de l'aider à
adopter une conduite plus économique et plus
écologique.
Elle prend en compte les paramètres tels
que l'optimisation du freinage, la gestion de
l'accélération, le passage des rapports de boîte
de vitesses, le gonflage des pneumatiques,
l'utilisation des fonctions chauffage / air conditionné...
Affichage sur le combiné
En sélectionnant l'onglet " Eco-coaching"
de l'afficheur central du combiné matrice,
vous pouvez évaluer votre conduite en temps
réel avec l'indicateur de freinage et
d'accélération.
Affichage sur l'écran tactile
Les 4 onglets "Parcours", "Clim",
"Maintenance" et "Conduite " vous donnent des
conseils afin d'optimiser votre style de conduite.
Les indications relatives au style de conduite
peuvent apparaitre également en temps réel.
L'onglet "Bilan" évalue le style de conduite de
manière quotidienne et donne une note globale
sur l'ensemble de la semaine.
Vous avez la possibilité à tout moment de
remettre à zéro ce bilan en appuyant sur
"Reset ".
Avec PEUGEOT Connect Radio
► Dans le menu "Applications ",
sélectionnez " Eco-coaching".
Avec PEUGEOT Connect Nav
► Dans le menu "Applications ", puis
dans l'onglet " Apps véhicule",
sélectionnez " Eco-coaching".

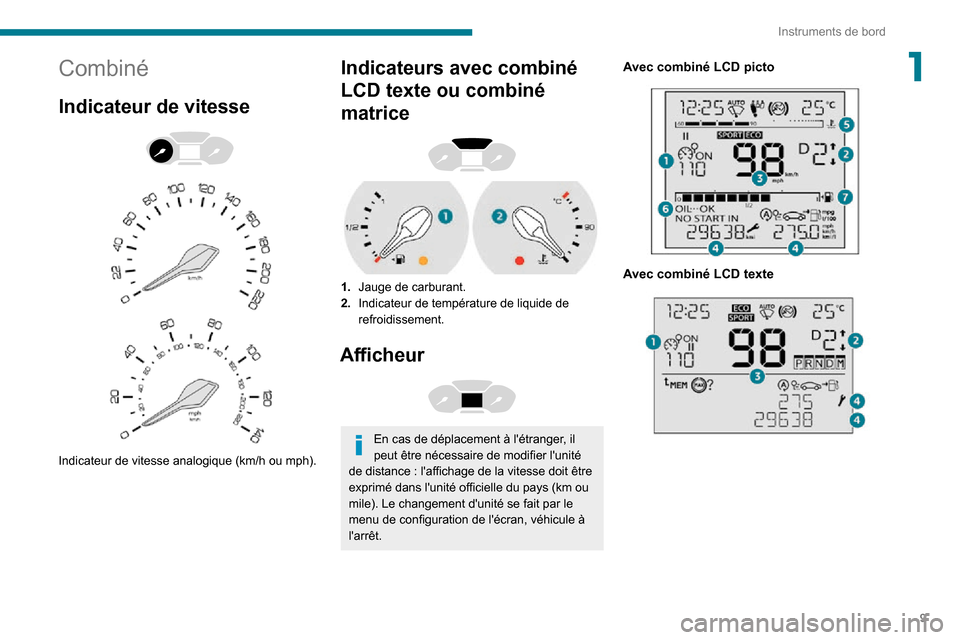

9
Instruments de bord
1Combiné
Indicateur de vitesse


Indicateur de vitesse analogique (km/h ou mph).
Indicateurs avec combiné
LCD texte ou combiné
matrice


1.Jauge de carburant.
2. Indicateur de température de liquide de
refroidissement.
Afficheur

En cas de déplacement à l'étranger, il
peut être nécessaire de modifier l'unité
de distance : l'affichage de la vitesse doit être exprimé dans l'unité officielle du pays (km ou
mile). Le changement d'unité se fait par le
menu de configuration de l'écran, véhicule à
l'arrêt.
Avec combiné LCD picto

Avec combiné LCD texte

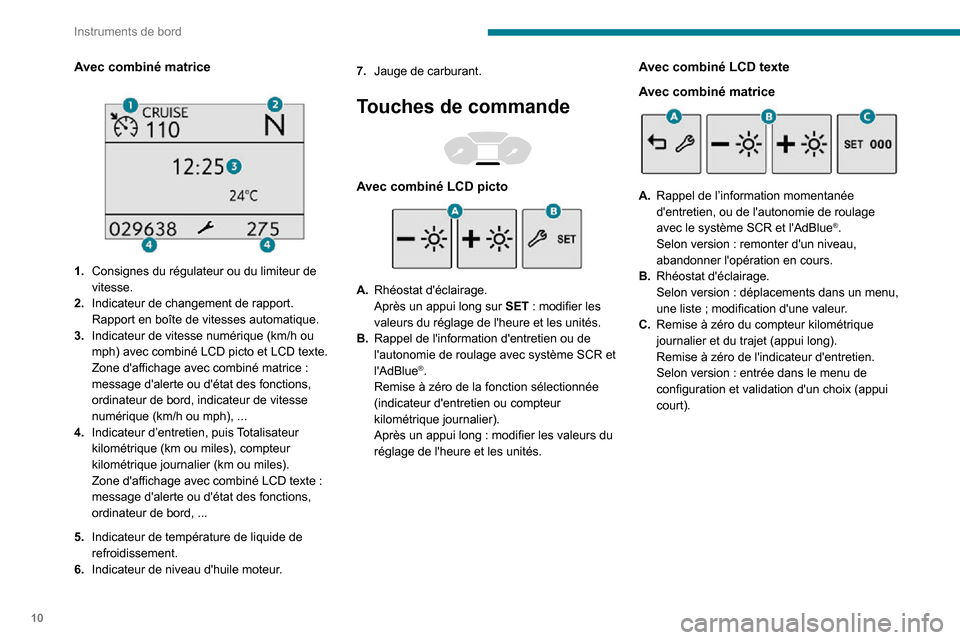

10
Instruments de bord
Avec combiné matrice

1.Consignes du régulateur ou du limiteur de
vitesse.
2. Indicateur de changement de rapport.
Rapport en boîte de vitesses automatique.
3. Indicateur de vitesse numérique (km/h ou
mph) avec combiné LCD picto et LCD texte.
Zone d'affichage avec combiné matrice : message d'alerte ou d'état des fonctions,
ordinateur de bord, indicateur de vitesse
numérique (km/h ou mph), ...
4. Indicateur d’entretien, puis Totalisateur
kilométrique (km ou miles), compteur
kilométrique journalier (km ou miles).
Zone d'affichage avec combiné LCD texte : message d'alerte ou d'état des fonctions,
ordinateur de bord, ...
5. Indicateur de température de liquide de
refroidissement.
6. Indicateur de niveau d'huile moteur. 7.
Jauge de carburant.
Touches de commande

Avec combiné LCD picto
A.Rhéostat d'éclairage.
Après un appui long sur SET : modifier les valeurs du réglage de l'heure et les unités.
B. Rappel de l'information d'entretien ou de
l'autonomie de roulage avec système SCR et
l'AdBlue
®.
Remise à zéro de la fonction sélectionnée
(indicateur d'entretien ou compteur
kilométrique journalier).
Après un appui long : modifier les valeurs du réglage de l'heure et les unités.
Avec combiné LCD texte
Avec combiné matrice
A. Rappel de l’information momentanée
d'entretien, ou de l'autonomie de roulage
avec le système SCR et l'AdBlue
®.Selon version : remonter d'un niveau, abandonner l'opération en cours.
B. Rhéostat d'éclairage.
Selon version : déplacements dans un menu, une liste ; modification d'une valeur.
C.Remise à zéro du compteur kilométrique
journalier et du trajet (appui long).
Remise à zéro de l'indicateur d'entretien.
Selon version : entrée dans le menu de configuration et validation d'un choix (appui
court).

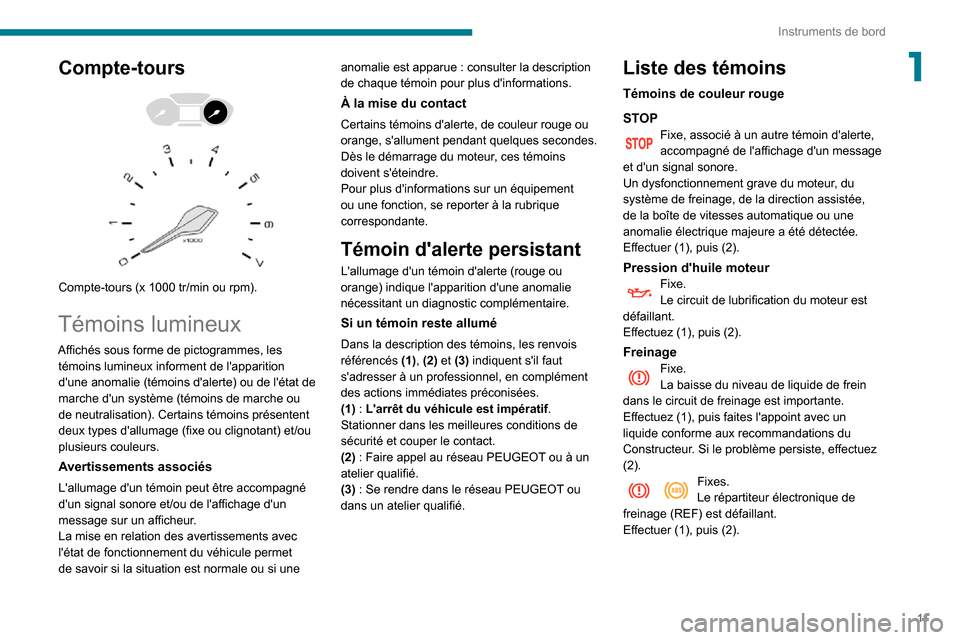

11
Instruments de bord
1Compte-tours


Compte-tours (x 1000 tr/min ou rpm).
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage (fixe ou clignotant) et/ou plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue : consulter la description de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) indique l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un atelier qualifié.
(3) : Se rendre dans le réseau PEUGEOT ou dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte, accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure a été détectée.
Effectuer (1), puis (2).
Pression d'huile moteurFixe.Le circuit de lubrification du moteur est
défaillant.
Effectuez (1), puis (2).
FreinageFixe.La baisse du niveau de liquide de frein
dans le circuit de freinage est importante.
Effectuez (1), puis faites l'appoint avec un
liquide conforme aux recommandations du
Constructeur. Si le problème persiste, effectuez
(2).
Fixes.Le répartiteur électronique de freinage (REF) est défaillant.Effectuer (1), puis (2).

12
Instruments de bord
Frein de stationnementFixe.Le frein de stationnement est serré ou
mal desserré.
Température maxi du liquide de
refroidissement
90° CFixe (témoin ou LED), et aiguille dans la zone rouge (selon version).
La température du circuit de refroidissement est
trop élevée.
Effectuer (1), puis attendre le refroidissement du
moteur pour compléter le niveau, si nécessaire.
Si le problème persiste, effectuer (2).
Charge batterieFixe.
Le circuit de charge de la batterie est
défaillant (cosses sales ou desserrées, courroie
d'alternateur détendue ou sectionnée...).
Nettoyez et resserrez les cosses. Si le témoin ne
s'éteint pas au démarrage du moteur, effectuez
(2).
Direction assistée
Fixe.La direction assistée est défaillante.
Roulez prudemment à allure modérée, puis
effectuez (3).
Non-bouclage / débouclage des ceinturesFixe ou clignotant, accompagné d'un signal sonore croissant.
Une ceinture n'a pas été bouclée ou a été
débouclée (selon version).
Porte ouverteFixe, associé à un message localisant l'ouvrant.
Un signal sonore complète l'alerte si la vitesse
est supérieure à 10 km/h.
Une porte, le coffre, le volet de coffre ou la
lunette de volet est resté(e) ouvert(e) (selon
version).
Fermez l'ouvrant.
Si votre véhicule est équipé d'une porte battante
droite, son ouverture ne sera pas signalée par
ce témoin.
Frein de stationnement électriqueFixe.Le frein de stationnement électrique est
serré.
Témoins de couleur orange
Fonctions automatiques (avec frein de
stationnement électrique)
Fixe.Les fonctions "serrage automatique" (à la
coupure du moteur) et "desserrage automatique"
sont désactivées.
Activez de nouveau les fonctions.
Anomalie de fonctionnement (avec frein
de stationnement électrique)
Fixes, accompagnés du message "Défaut
frein de parking".
Le frein de stationnement ne dispose plus
des performances optimales pour stationner le véhicule en toute sécurité dans toutes les
situations.
Sécuriser le véhicule :► Stationner sur un endroit plat.► Avec une boîte de vitesses manuelle, engager une vitesse.► Avec une boîte de vitesses automatique, en sélection P, placer les cales fournies contre l'une
des roues.
Puis effectuer (2).
Clignotants dès le démarrage du véhicule.
Le frein de stationnement est mal desserré.
Effectuer (1) et essayer de desserrer
complètement le frein de stationnement à l'aide
de la palette, pied sur la pédale de frein.
Si le problème persiste, effectuer (2).
Fixes, accompagnés du message "Défaut frein de
parking".
Le frein de stationnement est défaillant, les
fonctions manuelles et automatiques peuvent
être inopérantes.
À l'arrêt, pour immobiliser le véhicule :► Tirer la palette et la maintenir pendant 7 à 15 secondes environ, jusqu’à l'apparition du témoin au combiné.
Si cette procédure ne fonctionne pas, sécuriser
le véhicule :► Stationner sur un endroit plat.► Avec une boîte de vitesses manuelle, engager un rapport.

13
Instruments de bord

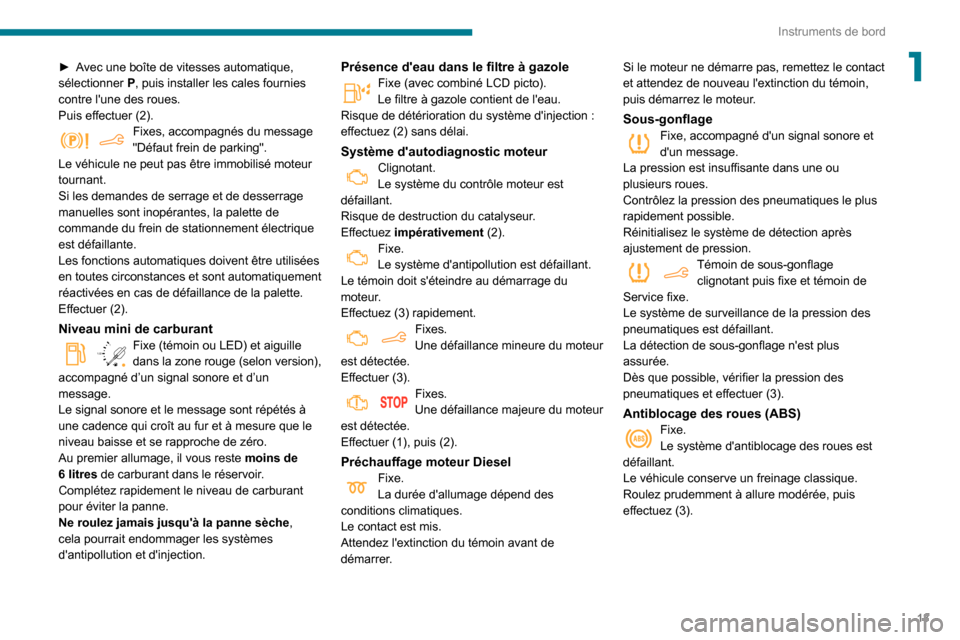

1► Avec une boîte de vitesses automatique, sélectionner P, puis installer les cales fournies
contre l'une des roues.
Puis effectuer (2).Fixes, accompagnés du message "Défaut frein de parking".
Le véhicule ne peut pas être immobilisé moteur
tournant.
Si les demandes de serrage et de desserrage
manuelles sont inopérantes, la palette de
commande du frein de stationnement électrique
est défaillante.
Les fonctions automatiques doivent être utilisées
en toutes circonstances et sont automatiquement
réactivées en cas de défaillance de la palette.
Effectuer (2).
Niveau mini de carburant
/2
1 1Fixe (témoin ou LED) et aiguille dans la zone rouge (selon version),
accompagné d’un signal sonore et d’un
message.
Le signal sonore et le message sont répétés à
une cadence qui croît au fur et à mesure que le
niveau baisse et se rapproche de zéro.
Au premier allumage, il vous reste moins de
6 litres de carburant dans le réservoir.
Complétez rapidement le niveau de carburant
pour éviter la panne.
Ne roulez jamais jusqu'à la panne sèche ,
cela pourrait endommager les systèmes
d'antipollution et d'injection.
Présence d'eau dans le filtre à gazoleFixe (avec combiné LCD picto).Le filtre à gazole contient de l'eau.Risque de détérioration du système d'injection : effectuez (2) sans délai.
Système d'autodiagnostic moteurClignotant.Le système du contrôle moteur est
défaillant.
Risque de destruction du catalyseur.
Effectuez impérativement (2).
Fixe.Le système d'antipollution est défaillant.
Le témoin doit s'éteindre au démarrage du
moteur.
Effectuez (3) rapidement.
Fixes.Une défaillance mineure du moteur
est détectée.
Effectuer (3).
Fixes.Une défaillance majeure du moteur
est détectée.
Effectuer (1), puis (2).
Préchauffage moteur DieselFixe.La durée d'allumage dépend des
conditions climatiques.
Le contact est mis.
Attendez l'extinction du témoin avant de
démarrer. Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin,
puis démarrez le moteur.
Sous-gonflageFixe, accompagné d'un signal sonore et d'un message.
La pression est insuffisante dans une ou
plusieurs roues.
Contrôlez la pression des pneumatiques le plus
rapidement possible.
Réinitialisez le système de détection après
ajustement de pression.
Témoin de sous-gonflage clignotant puis fixe et témoin de
Service fixe.
Le système de surveillance de la pression des
pneumatiques est défaillant.
La détection de sous-gonflage n'est plus
assurée.
Dès que possible, vérifier la pression des
pneumatiques et effectuer (3).
Antiblocage des roues (ABS)
Fixe.Le système d'antiblocage des roues est
défaillant.
Le véhicule conserve un freinage classique.
Roulez prudemment à allure modérée, puis
effectuez (3).

14
Instruments de bord

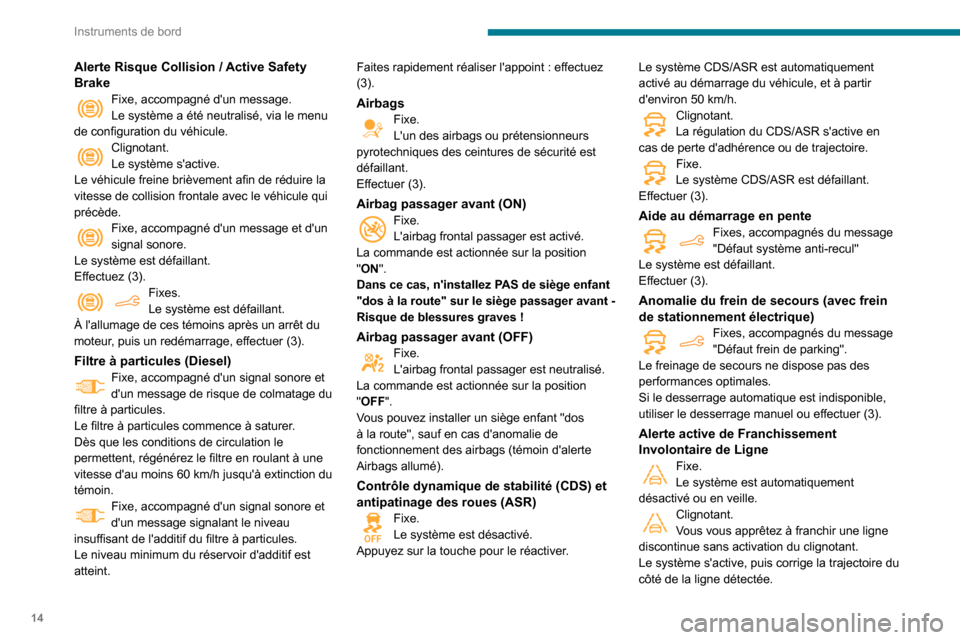

Alerte Risque Collision / Active Safety
Brake
Fixe, accompagné d'un message.Le système a été neutralisé, via le menu
de configuration du véhicule.
Clignotant.Le système s'active.
Le véhicule freine brièvement afin de réduire la
vitesse de collision frontale avec le véhicule qui
précède.
Fixe, accompagné d'un message et d'un signal sonore.
Le système est défaillant.
Effectuez (3).
Fixes.Le système est défaillant.
À l'allumage de ces témoins après un arrêt du
moteur, puis un redémarrage, effectuer (3).
Filtre à particules (Diesel)Fixe, accompagné d'un signal sonore et d'un message de risque de colmatage du
filtre à particules.
Le filtre à particules commence à saturer.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à extinction du
témoin.
Fixe, accompagné d'un signal sonore et d'un message signalant le niveau
insuffisant de l'additif du filtre à particules.
Le niveau minimum du réservoir d'additif est
atteint.
Faites rapidement réaliser l'appoint : effectuez (3).
AirbagsFixe.L'un des airbags ou prétensionneurs
pyrotechniques des ceintures de sécurité est
défaillant.
Effectuer (3).
Airbag passager avant (ON)Fixe.L'airbag frontal passager est activé.
La commande est actionnée sur la position
"ON".
Dans ce cas, n'installez PAS de siège enfant
"dos à la route" sur le siège passager avant -
Risque de blessures graves !
Airbag passager avant (OFF)Fixe.L'airbag frontal passager est neutralisé.
La commande est actionnée sur la position
"OFF ".
Vous pouvez installer un siège enfant "dos
à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Contrôle dynamique de stabilité (CDS) et
antipatinage des roues (ASR)
Fixe.Le système est désactivé.
Appuyez sur la touche pour le réactiver. Le système CDS/ASR est automatiquement
activé au démarrage du véhicule, et à partir
d'environ 50 km/h.Clignotant.La régulation du CDS/ASR s'active en
cas de perte d'adhérence ou de trajectoire.
Fixe.Le système CDS/ASR est défaillant.
Effectuer (3).
Aide au démarrage en penteFixes, accompagnés du message "Défaut système anti-recul"
Le système est défaillant.
Effectuer (3).
Anomalie du frein de secours (avec frein
de stationnement électrique)
Fixes, accompagnés du message "Défaut frein de parking".
Le freinage de secours ne dispose pas des
performances optimales.
Si le desserrage automatique est indisponible,
utiliser le desserrage manuel ou effectuer (3).
Alerte active de Franchissement
Involontaire de Ligne
Fixe.Le système est automatiquement
désactivé ou en veille.
Clignotant.Vous vous apprêtez à franchir une ligne
discontinue sans activation du clignotant.
Le système s'active, puis corrige la trajectoire du
côté de la ligne détectée.
