143
Informations pratiques
7le plus près possible de l'essieu, et que le poids
sur flèche approche le maximum autorisé, sans
toutefois le dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10 % par tranche de 1 000 mètres d'altitude.
Utilisez les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT. Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Respectez la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation de votre véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
Le respect du poids maximal autorisé
sur flèche (boule d'attelage) concerne
également l'utilisation d'accessoires
(porte-vélos, coffres d'attelage, ...).
Respectez la législation en vigueur dans
le pays dans lequel vous circulez.
Dispositifs d'attelage
Selon équipement, le véhicule peut être équipé de l'un de\
s dispositifs d'attelage suivant :N° d'homologation : E1 R55 (référence 2)
Position de fixation puis référence de l'attelage
Type d'attelage

Platine fixée en bas et attelage fixé en haut


Platine fixée en bas et attelage fixé en bas


Platine+
Rotule G1– VU std (standard) L1– VU std (standard) L2– VU cross (chantier) L1– VU cross (chantier) L2

144
Informations pratiques

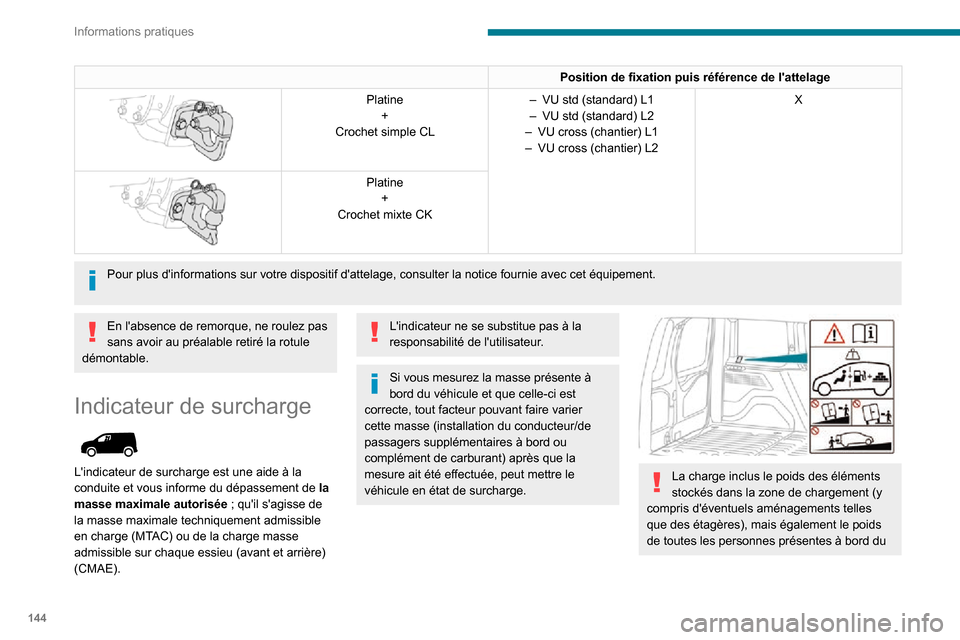

Position de fixation puis référence de l'attelage

Platine+
Crochet simple CL– VU std (standard) L1– VU std (standard) L2– VU cross (chantier) L1– VU cross (chantier) L2
X


Platine +
Crochet mixte CK
Pour plus d'informations sur votre dispositif d'attelage, consulter la n\
otice fournie avec cet équipement.
En l'absence de remorque, ne roulez pas
sans avoir au préalable retiré la rotule
démontable.
Indicateur de surcharge

L'indicateur de surcharge est une aide à la
conduite et vous informe du dépassement de la
masse maximale autorisée
; qu'il s'agisse de la masse maximale techniquement admissible
en charge (MTAC) ou de la charge masse
admissible sur chaque essieu (avant et arrière)
(CMAE).
L'indicateur ne se substitue pas à la
responsabilité de l'utilisateur.
Si vous mesurez la masse présente à
bord du véhicule et que celle-ci est
correcte, tout facteur pouvant faire varier
cette masse (installation du conducteur/de
passagers supplémentaires à bord ou
complément de carburant) après que la
mesure ait été effectuée, peut mettre le
véhicule en état de surcharge.


La charge inclus le poids des éléments
stockés dans la zone de chargement (y
compris d'éventuels aménagements telles
que des étagères), mais également le poids
de toutes les personnes présentes à bord du

145
Informations pratiques
7véhicule, du niveau de carburant et des
différents équipements du véhicule.
Pour un fonctionnement optimal, le
stationnement du véhicule ainsi que son
chargement doivent être effectués sur un sol
horizontal (conditions à éviter : stationnement dans une pente ou à cheval sur un trottoir.).
L'installation d'une remorque sur votre
véhicule peut altérer le fonctionnement
du système.
Fonctionnement
La mesure de la masse présente à bord de votre
véhicule se déclenche :
► Au démarrage du moteur , de manière automatique.

ON► À l'arrêt, en appuyant sur ce bouton situé dans la zone de chargement. Le
système est alors actif pendant 5 minutes.
Affichage de la mesure dans la zone de
chargement

ON
Si la masse présente à bord du véhicule
s'approche de la masse maximale autorisée ,
les voyants de ces boutons s'allument.

ON
Si la masse présente à bord du véhicule
dépasse la masse maximale autorisée , les
voyants de ces boutons s'allument.
Affichage de la mesure au combiné


Si la masse présente à bord du véhicule dépasse la masse maximale autorisée ,
ce voyant s'affiche.
Anomalie de fonctionnement
Affichage de l'anomalie dans la zone de
chargement
Après le déclenchement de la mesure depuis la zone de chargement, les diodes des 3 boutons
clignotent simultanément pendant environ 3 secondes puis s'éteignent.Consulter le réseau PEUGEOT ou un atelier
qualifié.
Affichage au combiné


Ces témoins s'affichent accompagnés d'un
message.
Consulter le réseau PEUGEOT ou un atelier
qualifié.
Mode économie d'énergie
Système gérant la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d'environ 40 minutes, des fonctions telles que le système audio et télématique, les essuie-vitres,
les feux de croisement, les plafonniers, ...

146
Informations pratiques
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'afficheur du combiné et
les fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10 minutes avec
le kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner :
– moins de 10 minutes, pour disposer des équipements pendant 5 minutes environ,– plus de 10 minutes, pour les conserver pendant 30 minutes environ.Respectez les temps de mise en route du
moteur pour assurer une charge correcte de la
batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger la
batterie.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie 12 V,
reportez-vous à la rubrique correspondante.
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie restant
dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions telles que
l'air conditionné et le dégivrage de la lunette
arrière.
Les fonctions neutralisées sont automatiquement
réactivées dès que les conditions le permettent.
Barres de toit / Galerie de
toit
Recommandations
Répartissez la charge uniformément, en
évitant de surcharger un des côtés.
Disposez la charge la plus lourde le plus près
possible du toit.
Arrimez solidement la charge.
Conduisez avec souplesse : la sensibilité au
vent latéral est augmentée et la stabilité de
votre véhicule peut être modifiée.
Vérifiez régulièrement la tenue et le bon
serrage des barres de toit et galeries, au
minimum avant chaque trajet.
En cas de chargement ( ne devant pas
dépasser 40 cm de hauteur) sur le toit, ne pas dépasser les charges suivantes :– Barres transversales sur les barres longitudinales : 80 kg.– Deux barres de toit transversales, vissées sur le pavillon : 100 kg.– Trois barres de toit transversales, vissées sur le pavillon : 150 kg.– Une galerie en aluminium : 120 kg.– Une galerie en acier : 115 kg.Si la hauteur dépasse 40 cm, adapter la vitesse du véhicule en fonction du profil de la
route, afin de ne pas endommager les barres
de toit ou la galerie, et les fixations sur le
véhicule.
Se référer aux législations nationales afin
de respecter la réglementation du transport
d’objets plus longs que le véhicule.


Pour des raisons de sécurité et pour
éviter d'endommager le toit, il est
impératif d'utiliser les barres de toit et les
galeries homologuées pour votre véhicule.
Respectez les consignes de montage et les
conditions d'utilisation indiquées dans la
notice fournie avec les barres de toit et les
galeries.

147
Informations pratiques
7

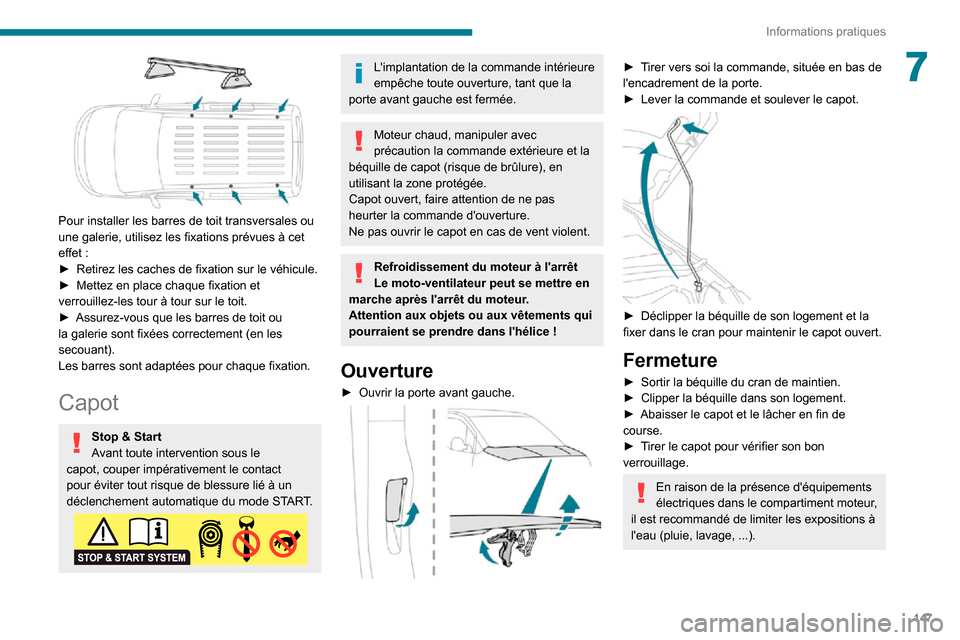

Pour installer les barres de toit transversales ou
une galerie, utilisez les fixations prévues à cet
effet :► Retirez les caches de fixation sur le véhicule.► Mettez en place chaque fixation et verrouillez-les tour à tour sur le toit.► Assurez-vous que les barres de toit ou la galerie sont fixées correctement (en les
secouant).
Les barres sont adaptées pour chaque fixation.
Capot
Stop & Start
Avant toute intervention sous le
capot, couper impérativement le contact
pour éviter tout risque de blessure lié à un
déclenchement automatique du mode START.
L'implantation de la commande intérieure
empêche toute ouverture, tant que la
porte avant gauche est fermée.
Moteur chaud, manipuler avec
précaution la commande extérieure et la
béquille de capot (risque de brûlure), en
utilisant la zone protégée.
Capot ouvert, faire attention de ne pas
heurter la commande d'ouverture.
Ne pas ouvrir le capot en cas de vent violent.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.
Attention aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice !
Ouverture
► Ouvrir la porte avant gauche.

► Tirer vers soi la commande, située en bas de l'encadrement de la porte.► Lever la commande et soulever le capot.

► Déclipper la béquille de son logement et la fixer dans le cran pour maintenir le capot ouvert.
Fermeture
► Sortir la béquille du cran de maintien.► Clipper la béquille dans son logement.► Abaisser le capot et le lâcher en fin de course. ► Tirer le capot pour vérifier son bon verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment moteur,
il est recommandé de limiter les expositions à
l'eau (pluie, lavage, ...).

148
Informations pratiques
Compartiment moteur
Le moteur représenté est un exemple donné à
titre indicatif.
Les emplacements des éléments suivants
peuvent varier :– Filtre à air.– Jauge d'huile moteur .– Remplissage de l'huile moteur .
Moteur essence

Moteur Diesel

1.Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
3. Réservoir du liquide de freins
4. Batterie / Fusibles
5. Point de masse déporté (-)
6.Boîte à fusibles
7. Filtre à air
8. Remplissage de l'huile moteur
9. Jauge d'huile moteur
Le circuit de gazole est sous très haute
pression.
Toute intervention sur ce circuit doit être
exclusivement effectuée par le réseau
PEUGEOT ou par un atelier qualifié.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans le
respect du plan d'entretien du constructeur. Faire
l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'intervention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes (risque
de brûlure) et le moto-ventilateur peut se
mettre en marche à tout instant (même
contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne pas jeter l'huile et les liquides usagés dans les canalisations
d'évacuation ou sur le sol.
Vider l'huile usagée dans les containers
réservés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue sur un sol plat, moteur à l'arrêt depuis 30 minutes, soit avec l'indicateur de niveau d'huile au combiné, à la mise du contact (pour
les véhicules équipés d'une jauge électrique),
soit avec la jauge manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5 000 km.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.

149
Informations pratiques
7Vérification avec la jauge manuelle
Pour l'emplacement de la jauge manuelle, se
reporter à l'illustration du sous-capot moteur
correspondant.
► Saisir la jauge par son embout coloré et la dégager complètement.► Essuyer la tige de la jauge à l'aide d'un chiffon propre et non pelucheux.

► Remettre la jauge en place, jusqu'en butée, puis la retirer de nouveau pour effectuer un contrôle visuel : le niveau correct doit se situer entre les repères A (maxi) et B (mini).
Ne pas démarrer le moteur, si le niveau est :– Supérieur au repère A : faire appel au réseau PEUGEOT ou à un atelier qualifié.– Inférieur au repère B : effectuer impérativement un complément d'huile moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifier que
l'huile corresponde à la motorisation et soit
conforme aux recommandations indiquées
sur le plan d'entretien fourni avec le véhicule
(ou disponible auprès du réseau PEUGEOT
ou d'un atelier qualifié).
L'utilisation d'une huile non recommandée
peut entraîner la perte de la garantie
contractuelle en cas de défaillance du moteur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du sous-
capot moteur correspondant.
► Verser l'huile par petites quantités, en évitant les projections sur les éléments du moteur
(risque d'incendie).
► Attendre quelques minutes avant de faire une vérification du niveau avec la jauge manuelle.► Compléter le niveau, si nécessaire.► Après vérification du niveau, revisser soigneusement le bouchon du réservoir et
replacer la jauge dans son logement.
Dans les 30 minutes qui suivent un appoint d'huile, la vérification du niveau
faite à la mise du contact avec l'indicateur au
combiné n'est pas valable.
Liquide de freins
Le niveau de ce liquide doit se situer
proche du repère " MAXI". Sinon, vérifier
l'état d'usure des plaquettes de freins.
Pour connaître la périodicité de la vidange du
circuit de freinage, se reporter au plan d'entretien
du constructeur.
En cas d'appoint, nettoyer le bouchon
avant dépose. N'employer que du liquide
de freins DOT4 provenant d'un bidon scellé.
Liquide de refroidissement
Vérifier régulièrement le niveau du liquide de refroidissement.
Un appoint de ce liquide entre deux révisions est
normal.
Le contrôle et l'appoint doivent être faits
impérativement moteur froid.
Un niveau insuffisant présente des risques de
dommages importants pour le moteur.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du repère
"MINI", il est impératif de faire un appoint.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
De plus, le circuit de refroidissement étant sous
pression, attendre au moins une heure après
l'arrêt du moteur pour intervenir.
En cas d'intervention urgente, afin d'éviter
tout risque de brûlure, se munir d'un chiffon et
dévisser le bouchon de deux tours pour laisser
retomber la pression.
Lorsque celle-ci est retombée, retirer le bouchon
et compléter le niveau.
Liquide de lave-vitre
Compléter le niveau dès que cela est nécessaire.

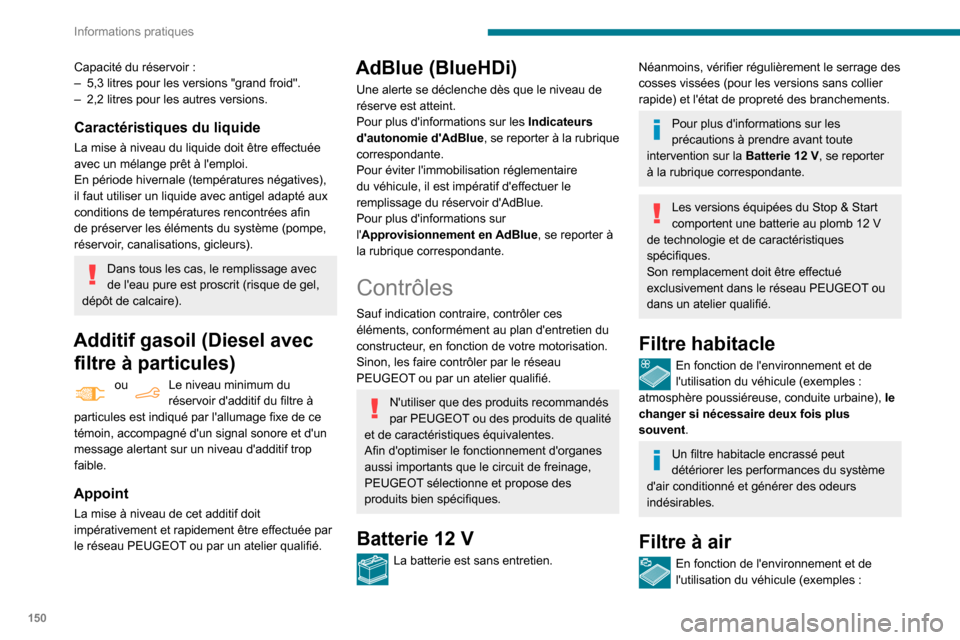

150
Informations pratiques
Capacité du réservoir :– 5,3 litres pour les versions "grand froid".– 2,2 litres pour les autres versions.
Caractéristiques du liquide
La mise à niveau du liquide doit être effectuée
avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préserver les éléments du système (pompe,
réservoir, canalisations, gicleurs).
Dans tous les cas, le remplissage avec
de l'eau pure est proscrit (risque de gel,
dépôt de calcaire).
Additif gasoil (Diesel avec
filtre à particules)
ou Le niveau minimum du réservoir d'additif du filtre à
particules est indiqué par l'allumage fixe de ce
témoin, accompagné d'un signal sonore et d'un
message alertant sur un niveau d'additif trop
faible.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée par
le réseau PEUGEOT ou par un atelier qualifié.
AdBlue (BlueHDi)
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour plus d'informations sur les Indicateurs
d'autonomie d'AdBlue, se reporter à la rubrique
correspondante.
Pour éviter l'immobilisation réglementaire
du véhicule, il est impératif d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur
l'Approvisionnement en AdBlue, se reporter à
la rubrique correspondante.
Contrôles
Sauf indication contraire, contrôler ces
éléments, conformément au plan d'entretien du
constructeur, en fonction de votre motorisation.
Sinon, les faire contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
N'utiliser que des produits recommandés
par PEUGEOT ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement d'organes
aussi importants que le circuit de freinage,
PEUGEOT sélectionne et propose des
produits bien spécifiques.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifier régulièrement le serrage des
cosses vissées (pour les versions sans collier
rapide) et l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
intervention sur la
Batterie 12 V, se reporter
à la rubrique correspondante.
Les versions équipées du Stop & Start comportent une batterie au plomb 12 V de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau PEUGEOT ou
dans un atelier qualifié.
Filtre habitacle
En fonction de l'environnement et de l'utilisation du véhicule (exemples : atmosphère poussiéreuse, conduite urbaine), le
changer si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les performances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à air
En fonction de l'environnement et de l'utilisation du véhicule (exemples :
