2020 Peugeot Partner Manuel du propriétaire (in French)

127
Conduite
6leur arrêt, le système considère que tout écart de
trajectoire est volontaire et ne déclenche aucune
correction pendant cette période.Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette manœuvre. Une alerte est déclenchée pour inciter le
conducteur à reprendre le contrôle de son
véhicule.

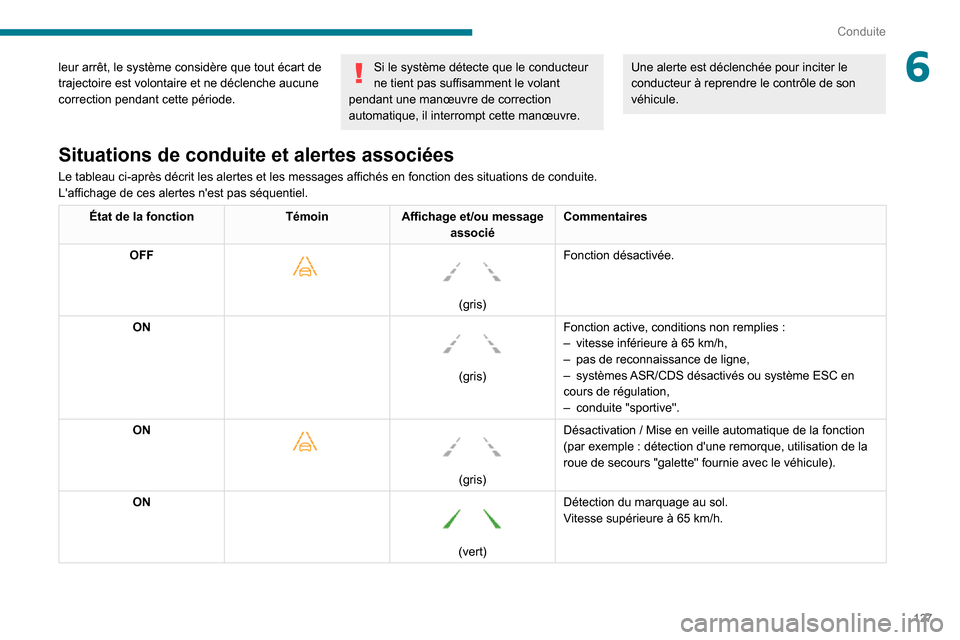

Situations de conduite et alertes associées
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.
État de la fonction TémoinAffichage et/ou message
associé Commentaires
OFF




(gris) Fonction désactivée.
ON

(gris)
Fonction active, conditions non remplies :– vitesse inférieure à 65 km/h,– pas de reconnaissance de ligne,– systèmes ASR/CDS désactivés ou système ESC en cours de régulation,– conduite "sportive".
ON



(gris)
Désactivation / Mise en veille automatique de la fonction (par exemple : détection d'une remorque, utilisation de la roue de secours "galette" fournie avec le véhicule).
ON


(vert) Détection du marquage au sol.
Vitesse supérieure à 65 km/h.

128
Conduite
État de la fonctionTémoinAffichage et/ou message
associé Commentaires
ON




(orange) / (vert) Le système corrige la trajectoire du côté où le risque de
franchissement a été détecté (ligne orange).
ON




(orange) / (vert)
"Tenez le volant"
– Si, pendant la correction, le système détecte que le conducteur ne tient pas le volant depuis quelques
secondes, il interrompt la correction et redonne la main au
conducteur.
– Pendant la correction de trajectoire, le système constate que la correction sera insuffisante et qu'une ligne continue est franchie (ligne orange) : le conducteur est averti qu'il doit impérativement compléter la correction de trajectoire.
Plus les corrections se succèdent, plus la durée de l'alerte
sonore se rallonge. Elle devient continue tant que le
conducteur n'intervient pas.
Ce message peut également s'afficher si vous avez les
mains sur le volant.
Limites de fonctionnement
Le système passe automatiquement en veille dans les cas suivants :– ESC désactivé ou en cours de régulation,– vitesse inférieure à 65 km/h ou supérieure à 180 km/h,– branchement électrique d'une remorque,– détection de l'utilisation d'une roue de secours de type "galette" (la détection n'est pas
immédiate, il est recommandé de désactiver la
fonction),
– détection d'un comportement de conduite dynamique, pression sur la pédale de frein ou
d'accélérateur,
– roulage au-delà des lignes de marquage,– activation des feux indicateurs de direction,– franchissement de la ligne intérieure d'un virage,– roulage en virage serré,– détection d'une inactivité du conducteur pendant une correction.
Pendant une correction, si le conducteur
est inactif (volant non tenu pendant
10 secondes), un message d'alerte apparait.Si le conducteur demeure inactif (volant non tenu pendant 2 secondes supplémentaires), la correction est interrompue.

129
Conduite
6Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes :– contraste insuffisant entre la chaussée et les bas-côtés (exemple : ombre),– marquages au sol usés, masqués (neige, boue) ou multiples (zones de travaux),– faible distance avec le véhicule qui précède (les marquages au sol ne peuvent pas être
détectés),
– routes étroites, sinueuses.
Risque de déclenchements
indésirables
Dans les situations de conduite suivantes, il est recommandé de désactiver le système :– conduite sur chaussée en mauvais état, non stabilisée ou à très faible adhérence (verglas),– conditions météorologiques défavorables,– conduite sur un anneau de vitesse,– roulage sur un banc à rouleaux.
Désactivation / Activation


► À tout moment, appuyer sur ce bouton pour désactiver / réactiver le système. La désactivation est signalée par l'allumage du voyant du bouton et de ce
témoin au combiné.
Le système est automatiquement réactivé à
chaque mise du contact.
Anomalie de fonctionnement
Le dysfonctionnement du système est indiqué par l'allumage de ces
témoins au combiné, accompagné de l'affichage
d'un message et d'un signal sonore.
Faire vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Surveillance d'angles
morts
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .


Ce système comporte des capteurs, placés sur
les côtés des pare-chocs, et avertit le conducteur
de la présence potentiellement dangereuse d'un
autre véhicule (automobile, camion, moto) dans
les zones d'angle mort de son véhicule (zones
masquées du champ de vision du conducteur).


Un voyant lumineux apparaît dans le rétroviseur du côté concerné :– Fixe, de manière immédiate, lorsque l'on est
doublé.
– Clignotant , après un délai d'une seconde
environ, lorsque l'on dépasse lentement un
véhicule et que l'indicateur de direction est
utilisé.
Activation / Neutralisation
L'activation ou la neutralisation sont
paramétrables via le menu de configuration du
véhicule.
L'état du système reste en mémoire à la
coupure du contact.

130
Conduite
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué par
PEUGEOT.
Conditions de
fonctionnement
– Tous les véhicules roulent dans le même sens de circulation et sur des voies contiguës.– La vitesse de votre véhicule est comprise entre 12 km/h et 140 km/h.– En dépassant un véhicule, l'écart de vitesse est inférieur à 10 km/h.– En étant dépassé par un véhicule, l'écart de vitesse est inférieur à 25 km/h.– Le flux de circulation est fluide.– En cas de manœuvre de dépassement, celle-ci se prolonge et le véhicule dépassé
stagne dans la zone d'angle mort.
– Vous circulez sur une voie en ligne droite ou en légère courbe.– Votre véhicule ne tracte pas de remorque, de
caravane...
Limites de fonctionnement


Aucune alerte n'est déclenchée dans les situations suivantes :
– En présence d'objets immobiles (véhicules en stationnement, rails de sécurité, lampadaires,
panneaux...).
– Avec des véhicules roulants en sens inverse.– En conduite sur route sinueuse ou cas de virages prononcés.– En cas de dépassement d'un (ou par un) véhicule très long (camion, autocar...) qui est à
la fois détecté dans une zone d'angle mort par
l'arrière et présent dans le champ de vision du
conducteur par l'avant.
– Lors d'une manœuvre de dépassement rapide.– En cas de circulation très dense : les véhicules, détectés à l'avant et à l'arrière, sont
confondus avec un camion ou un objet fixe.
Anomalie de
fonctionnement
En cas de dysfonctionnement, ce témoin s'allume au combiné, accompagné de
l'affichage d'un message.
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(par exemple, présence d'un nuage de

131
Conduite
6gouttelettes d'eau dans l'angle mort interprété
comme un véhicule).
Par mauvais temps ou par temps hivernal,
s'assurer que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
Veiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets ; ceux-ci risqueraient d'entraver le bon fonctionnement du système.

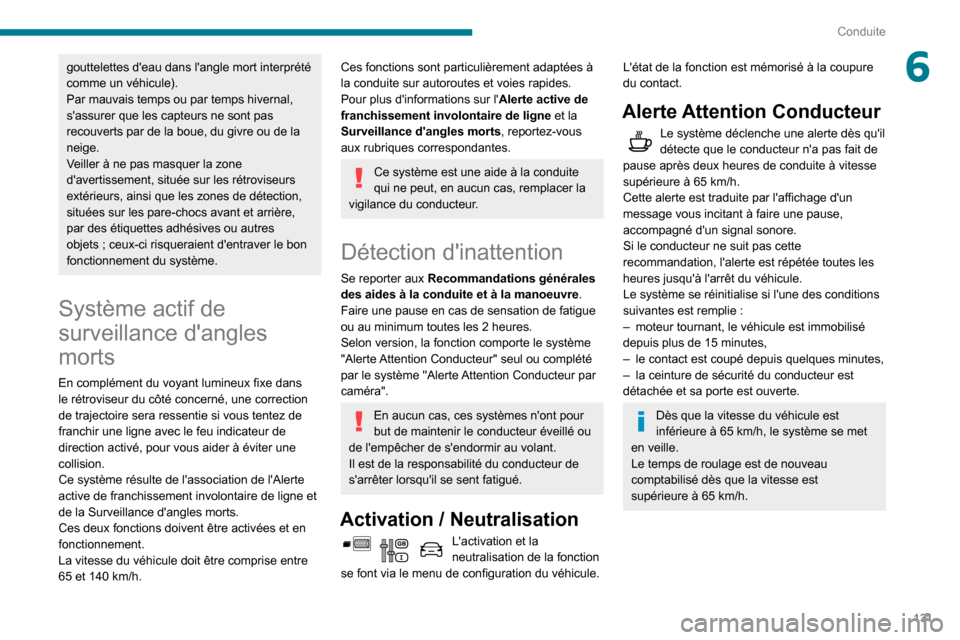

Système actif de
surveillance d'angles
morts
En complément du voyant lumineux fixe dans
le rétroviseur du côté concerné, une correction
de trajectoire sera ressentie si vous tentez de
franchir une ligne avec le feu indicateur de
direction activé, pour vous aider à éviter une
collision.
Ce système résulte de l'association de l'Alerte
active de franchissement involontaire de ligne et
de la Surveillance d'angles morts.
Ces deux fonctions doivent être activées et en
fonctionnement.
La vitesse du véhicule doit être comprise entre
65 et 140 km/h.
Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur l'Alerte active de
franchissement involontaire de ligne et la
Surveillance d'angles morts, reportez-vous
aux rubriques correspondantes.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Détection d'inattention
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
Faire une pause en cas de sensation de fatigue
ou au minimum toutes les 2 heures.Selon version, la fonction comporte le système
"Alerte Attention Conducteur" seul ou complété
par le système "Alerte Attention Conducteur par
caméra".
En aucun cas, ces systèmes n'ont pour
but de maintenir le conducteur éveillé ou
de l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur de
s'arrêter lorsqu'il se sent fatigué.
Activation / Neutralisation
L'activation et la neutralisation de la fonction
se font via le menu de configuration du véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.
Alerte Attention Conducteur
Le système déclenche une alerte dès qu'il
détecte que le conducteur n'a pas fait de
pause après deux heures de conduite à vitesse
supérieure à 65 km/h.Cette alerte est traduite par l'affichage d'un
message vous incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des conditions
suivantes est remplie :– moteur tournant, le véhicule est immobilisé depuis plus de 15 minutes,– le contact est coupé depuis quelques minutes,– la ceinture de sécurité du conducteur est détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 65 km/h, le système se met en veille.
Le temps de roulage est de nouveau
comptabilisé dès que la vitesse est
supérieure à 65 km/h.

132
Conduite
Alerte Attention Conducteur par caméra
Selon version, le système "Alerte Attention
Conducteur" est complété par le système "Alerte
Attention Conducteur par caméra".


À l'aide d'une caméra placée sur le haut du pare-brise, le système évalue l'état de
vigilance, de fatigue ou d'inattention du
conducteur en identifiant les écarts de trajectoire
par rapport aux marquages au sol.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65 km/h).À un premier niveau d'alerte, le conducteur
est averti par le message "Soyez vigilant !",
accompagné d'un signal sonore.
Après 3 alertes de premier niveau, le système
déclenche une nouvelle alerte avec le message
"
Conduite à risques : faites une pause",
accompagné d'un signal sonore plus prononcé.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes :– Mauvaises conditions de visibilité (éclairage insuffisant de la chaussée, chutes
de neige, forte pluie, brouillard dense, ...).
– Éblouissement (feux d'un véhicule roulant en sens inverse, soleil rasant, reflets
sur chaussée mouillée, sortie de tunnel,
alternance d'ombres et de lumières, ...).
– Zone du pare-brise située devant la caméra : encrassée, embuée, givrée, enneigée, endommagée ou recouverte d'un
autocollant.
– Marquages au sol absents, usés, masqués (neige, boue) ou multiples (zones de travaux,
...).
– Faible distance avec le véhicule qui précède (marquages au sol non détectés).– Routes étroites, sinueuses, ...
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort), le
système peut émettre des alertes
indépendamment de l'état de vigilance du
conducteur.
Le système peut être perturbé ou ne pas
fonctionner dans les situations
suivantes :– marquages au sol absents, usés, masqués (neige, boue) ou multiples (zones de travaux),
– faible distance avec le véhicule qui précède (marquages au sol non détectés),– routes étroites, sinueuses...
Aide au stationnement
Se reporter aux Recommandations générales
des aides à la conduite et à la manœuvre .


À l'aide de capteurs situés dans le pare-chocs, ce système signale la proximité d'obstacles (ex. : piéton, véhicule, arbre, barrière) présents dans
leur champ de détection.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière, confirmée
par un signal sonore.
La mise à l'arrêt est effectuée dès le retrait de la
marche arrière.

133
Conduite
6Aide sonore

Le système signale la présence d'obstacles à
la fois dans la zone de détection des capteurs
et dans la trajectoire du véhicule définie par
l'orientation du volant.


Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Réglage du signal sonoreAvec PEUGEOT Connect Radio ou PEUGEOT Connect Nav, l'appui
sur cette touche permet d'ouvrir la fenêtre de
réglage du volume du signal sonore.
Aide graphique

Elle complète l'aide sonore, sans tenir compte de
la trajectoire du véhicule, par l'affichage à l'écran
de segments dont l'emplacement représente la
distance entre l'obstacle et le véhicule (blanc : obstacles plus éloignés, orange : obstacles proches, rouge : obstacles très proches).Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche dès
qu'un obstacle est détecté à l'avant et que la
vitesse du véhicule reste inférieure à 10 km/h.L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse 10 km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement latéral


À l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manœuvre et les
signale lorsqu'ils sont situés au niveau des côtés
du véhicule.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre pourront
être signalés à tort alors que des obstacles
mobiles qui surviennent sur les côtés du
véhicule et qui n'auront pas été enregistrés
au préalable ne seront pas signalés.

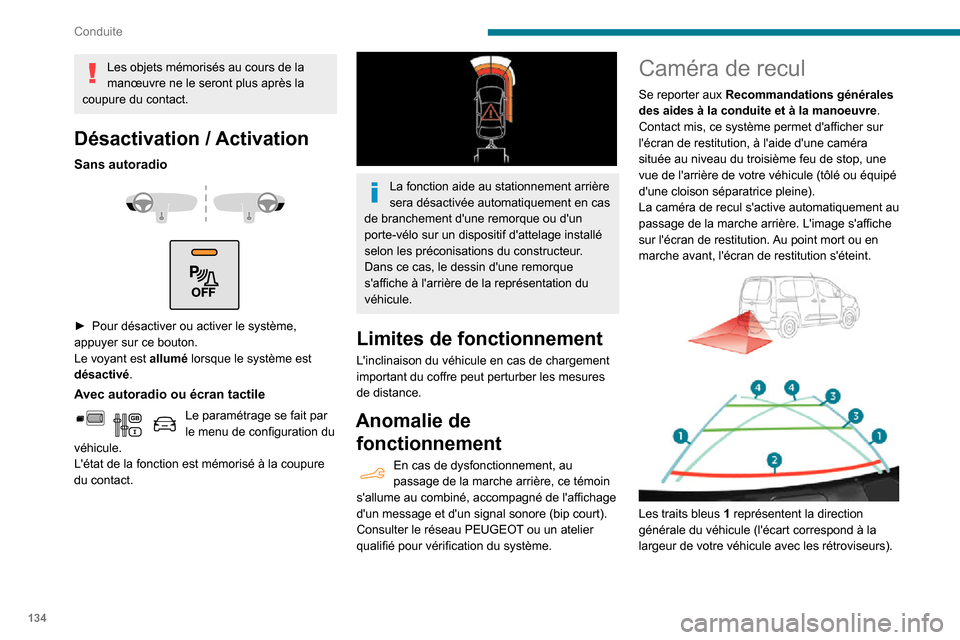

134
Conduite
Les objets mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
Désactivation / Activation
Sans autoradio


► Pour désactiver ou activer le système, appuyer sur ce bouton.
Le voyant est allumé lorsque le système est
désactivé .
Avec autoradio ou écran tactile
Le paramétrage se fait par le menu de configuration du
véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.


La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Consulter le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Caméra de recul
Se reporter aux Recommandations générales
des aides à la conduite et à la manoeuvre .
Contact mis, ce système permet d'afficher sur
l'écran de restitution, à l'aide d'une caméra
située au niveau du troisième feu de stop, une
vue de l'arrière de votre véhicule (tôlé ou équipé
d'une cloison séparatrice pleine).
La caméra de recul s'active automatiquement au
passage de la marche arrière. L'image s'affiche
sur l'écran de restitution. Au point mort ou en
marche avant, l'écran de restitution s'éteint.




Les traits bleus 1 représentent la direction
générale du véhicule (l'écart correspond à la
largeur de votre véhicule avec les rétroviseurs).
