2020 Peugeot Partner stop start

2

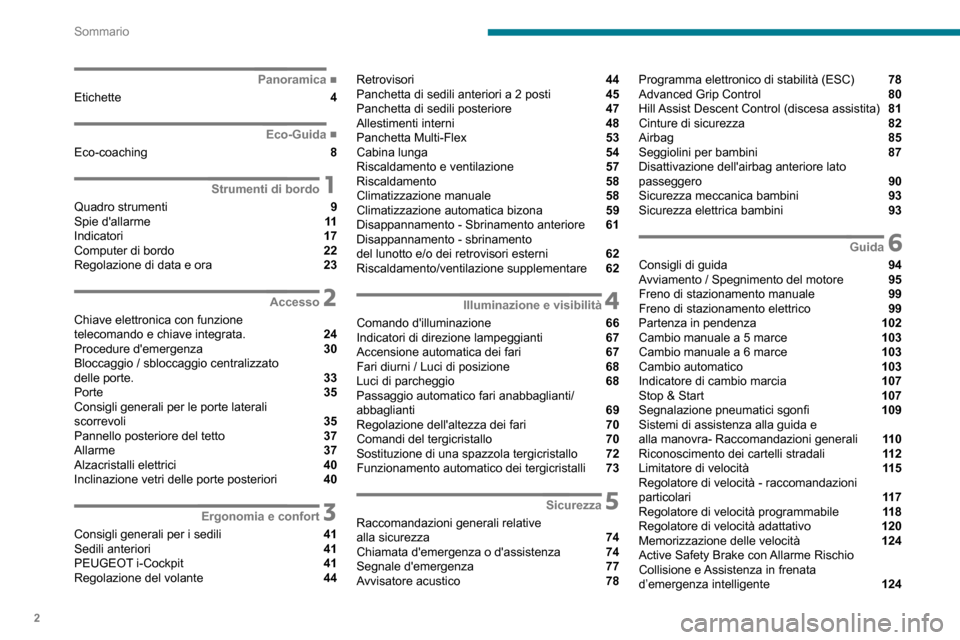

Sommario







 ■
Panoramica
Etichette 4
 ■
Eco-Guida
Eco-coaching 8
1Strumenti di bordo
Quadro strumenti 9
Spie d'allarme 11
Indicatori 17
Computer di bordo 22
Regolazione di data e ora 23
2Accesso

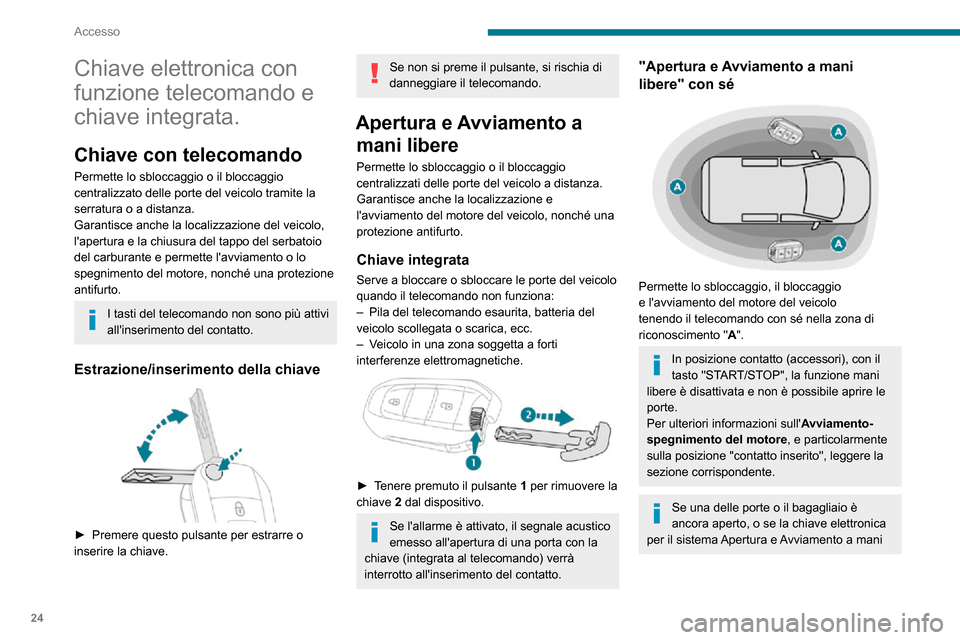

Chiave elettronica con funzione
telecomando e chiave integrata. 24
Procedure d'emergenza 30
Bloccaggio / sbloccaggio centralizzato
delle porte.
33
Porte 35
Consigli generali per le porte laterali
scorrevoli
35
Pannello posteriore del tetto 37
Allarme 37
Alzacristalli elettrici 40
Inclinazione vetri delle porte posteriori 40
3Ergonomia e confort
Consigli generali per i sedili 41
Sedili anteriori 41PEUGEOT i-Cockpit 41
Regolazione del volante 44
Retrovisori 44
Panchetta di sedili anteriori a 2 posti 45
Panchetta di sedili posteriore 47
Allestimenti interni 48
Panchetta Multi-Flex 53
Cabina lunga 54
Riscaldamento e ventilazione 57
Riscaldamento 58
Climatizzazione manuale 58
Climatizzazione automatica bizona 59
Disappannamento - Sbrinamento anteriore 61
Disappannamento - sbrinamento
del lunotto e/o dei retrovisori esterni
62
Riscaldamento/ventilazione supplementare 62
4Illuminazione e visibilità
Comando d'illuminazione 66
Indicatori di direzione lampeggianti 67
Accensione automatica dei fari 67
Fari diurni / Luci di posizione 68
Luci di parcheggio 68
Passaggio automatico fari anabbaglianti/
abbaglianti
69
Regolazione dell'altezza dei fari 70
Comandi del tergicristallo 70
Sostituzione di una spazzola tergicristallo 72
Funzionamento automatico dei tergicristalli 73
5Sicurezza
Raccomandazioni generali relative
alla sicurezza 74
Chiamata d'emergenza o d'assistenza 74
Segnale d'emergenza 77
Avvisatore acustico 78
Programma elettronico di stabilità (ESC) 78
Advanced Grip Control 80
Hill Assist Descent Control (discesa assistita) 81
Cinture di sicurezza 82
Airbag 85
Seggiolini per bambini 87
Disattivazione dell'airbag anteriore lato
passeggero
90
Sicurezza meccanica bambini 93
Sicurezza elettrica bambini 93
6Guida
Consigli di guida 94
Avviamento / Spegnimento del motore 95
Freno di stazionamento manuale 99
Freno di stazionamento elettrico 99
Partenza in pendenza 102
Cambio manuale a 5 marce 103
Cambio manuale a 6 marce 103
Cambio automatico 103
Indicatore di cambio marcia 107
Stop & Start 107
Segnalazione pneumatici sgonfi 109
Sistemi di assistenza alla guida e
alla manovra- Raccomandazioni generali
11 0
Riconoscimento dei cartelli stradali 11 2
Limitatore di velocità 11 5
Regolatore di velocità - raccomandazioni
particolari
11 7
Regolatore di velocità programmabile 11 8
Regolatore di velocità adattativo 120
Memorizzazione delle velocità 124
Active Safety Brake con Allarme Rischio
Collisione e Assistenza in frenata
d’emergenza intelligente
124

5
Panoramica

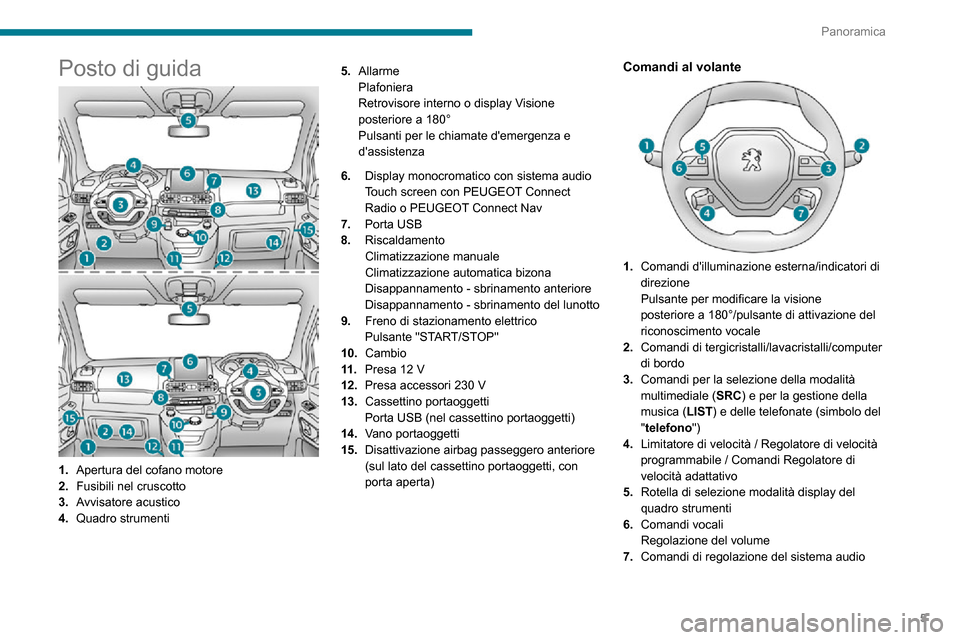

Posto di guida
1.Apertura del cofano motore
2. Fusibili nel cruscotto
3. Avvisatore acustico
4. Quadro strumenti 5.
Allarme
Plafoniera
Retrovisore interno o display Visione
posteriore a 180°
Pulsanti per le chiamate d'emergenza e
d'assistenza
6. Display monocromatico con sistema audio
Touch screen con PEUGEOT Connect
Radio o PEUGEOT Connect Nav
7. Porta USB
8. Riscaldamento
Climatizzazione manuale
Climatizzazione automatica bizona
Disappannamento - sbrinamento anteriore
Disappannamento - sbrinamento del lunotto
9. Freno di stazionamento elettrico
Pulsante "START/STOP"
10. Cambio
11 . Presa 12 V
12. Presa accessori 230 V
13. Cassettino portaoggetti
Porta USB (nel cassettino portaoggetti)
14. Vano portaoggetti
15. Disattivazione airbag passeggero anteriore
(sul lato del cassettino portaoggetti, con
porta aperta)
Comandi al volante
1.Comandi d'illuminazione esterna/indicatori di
direzione
Pulsante per modificare la visione
posteriore a 180°/pulsante di attivazione del
riconoscimento vocale
2. Comandi di tergicristalli/lavacristalli/computer
di bordo
3. Comandi per la selezione della modalità
multimediale ( SRC) e per la gestione della
musica (LIST ) e delle telefonate (simbolo del
"telefono")
4. Limitatore di velocità / Regolatore di velocità
programmabile / Comandi Regolatore di
velocità adattativo
5. Rotella di selezione modalità display del
quadro strumenti
6. Comandi vocali
Regolazione del volume
7. Comandi di regolazione del sistema audio

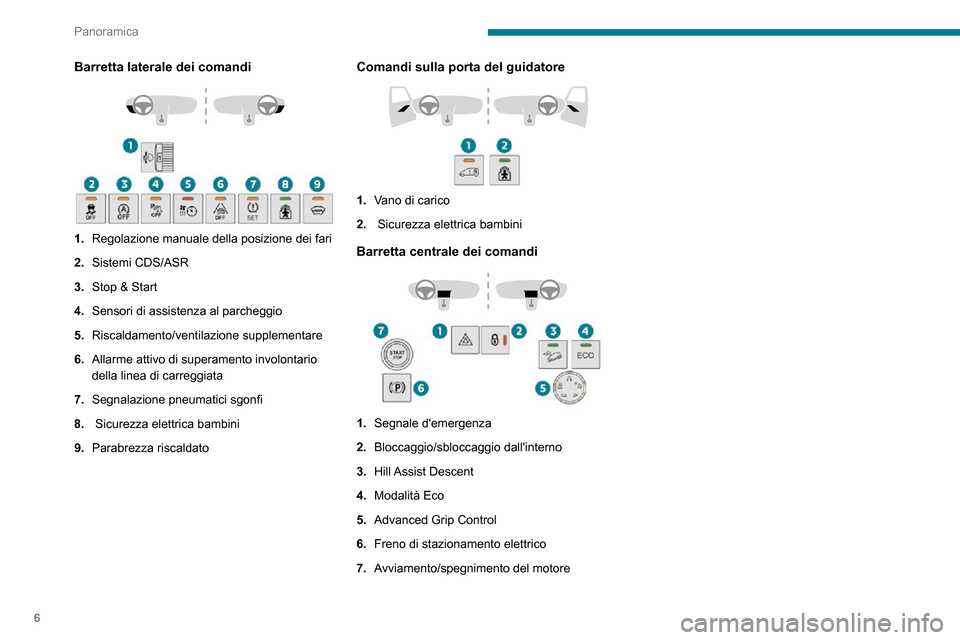

6
Panoramica
Barretta laterale dei comandi

1.Regolazione manuale della posizione dei fari
2. Sistemi CDS/ASR
3. Stop & Start
4. Sensori di assistenza al parcheggio
5. Riscaldamento/ventilazione supplementare
6. Allarme attivo di superamento involontario
della linea di carreggiata
7. Segnalazione pneumatici sgonfi
8. Sicurezza elettrica bambini
9. Parabrezza riscaldato
Comandi sulla porta del guidatore

1.Vano di carico
2. Sicurezza elettrica bambini
Barretta centrale dei comandi

1.Segnale d'emergenza
2. Bloccaggio/sbloccaggio dall'interno
3. Hill Assist Descent
4. Modalità Eco
5. Advanced Grip Control
6. Freno di stazionamento elettrico
7. Avviamento/spegnimento del motore

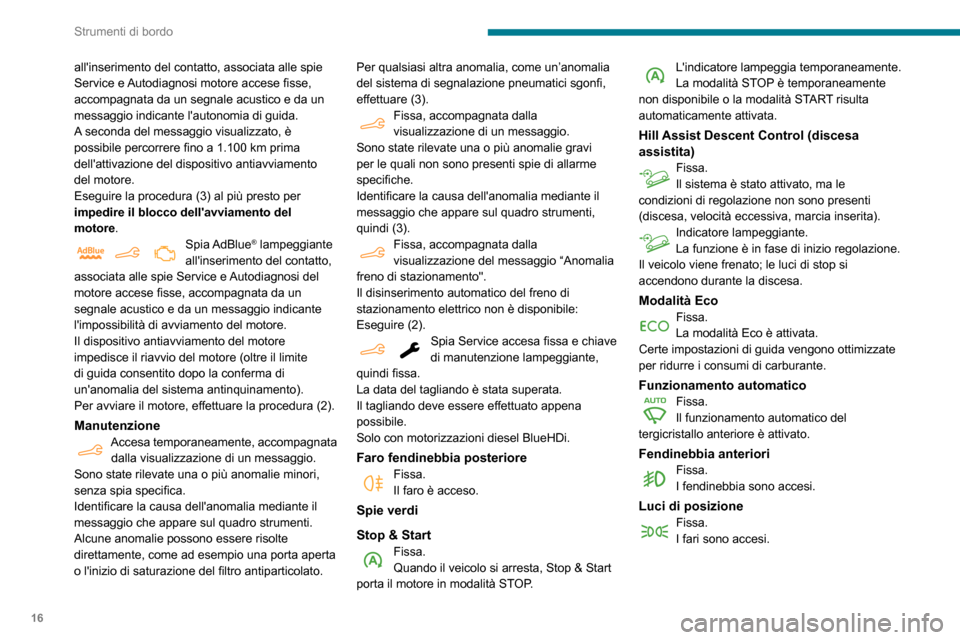

16
Strumenti di bordo
all'inserimento del contatto, associata alle spie
Service e Autodiagnosi motore accese fisse,
accompagnata da un segnale acustico e da un
messaggio indicante l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100 km prima dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alle spie Service e Autodiagnosi del
motore accese fisse, accompagnata da un
segnale acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (oltre il limite
di guida consentito dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Manutenzione
Accesa temporaneamente, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, come ad esempio una porta aperta
o l'inizio di saturazione del filtro antiparticolato. Per qualsiasi altra anomalia, come un’anomalia
del sistema di segnalazione pneumatici sgonfi,
effettuare (3).
Fissa, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi
per le quali non sono presenti spie di allarme
specifiche.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti,
quindi (3).
Fissa, accompagnata dalla visualizzazione del messaggio “Anomalia
freno di stazionamento".
Il disinserimento automatico del freno di
stazionamento elettrico non è disponibile:
Eseguire (2).
Spia Service accesa fissa e chiave di manutenzione lampeggiante,
quindi fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni diesel BlueHDi.
Faro fendinebbia posterioreFissa.Il faro è acceso.
Spie verdi
Stop & Start
Fissa.Quando il veicolo si arresta, Stop & Start
porta il motore in modalità STOP.
L'indicatore lampeggia temporaneamente.La modalità STOP è temporaneamente
non disponibile o la modalità START risulta
automaticamente attivata.
Hill Assist Descent Control (discesa
assistita)
Fissa.Il sistema è stato attivato, ma le
condizioni di regolazione non sono presenti
(discesa, velocità eccessiva, marcia inserita).
Indicatore lampeggiante.La funzione è in fase di inizio regolazione.
Il veicolo viene frenato; le luci di stop si
accendono durante la discesa.
Modalità EcoFissa.La modalità Eco è attivata.
Certe impostazioni di guida vengono ottimizzate
per ridurre i consumi di carburante.
Funzionamento automaticoFissa.Il funzionamento automatico del
tergicristallo anteriore è attivato.
Fendinebbia anterioriFissa.I fendinebbia sono accesi.
Luci di posizioneFissa.I fari sono accesi.

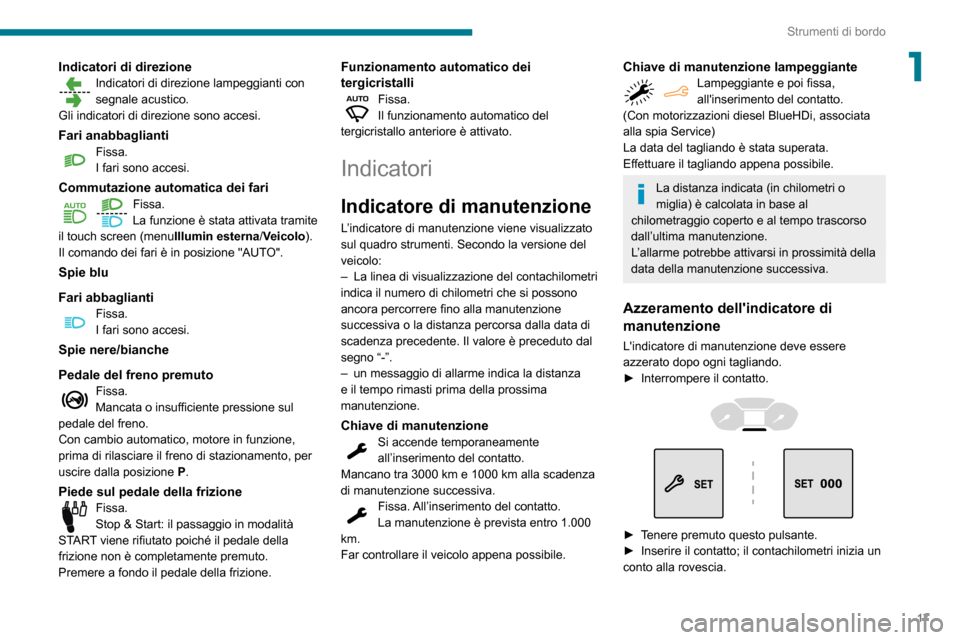

17
Strumenti di bordo
1Indicatori di direzioneIndicatori di direzione lampeggianti con
segnale acustico.
Gli indicatori di direzione sono accesi.
Fari anabbagliantiFissa.I fari sono accesi.
Commutazione automatica dei fariFissa.La funzione è stata attivata tramite
il touch screen (menu Illumin esterna/Veicolo).
Il comando dei fari è in posizione "AUTO".
Spie blu
Fari abbaglianti
Fissa.I fari sono accesi.
Spie nere/bianche
Pedale del freno premuto
Fissa.Mancata o insufficiente pressione sul
pedale del freno.
Con cambio automatico, motore in funzione,
prima di rilasciare il freno di stazionamento, per
uscire dalla posizione P.
Piede sul pedale della frizioneFissa.Stop & Start: il passaggio in modalità
START viene rifiutato poiché il pedale della
frizione non è completamente premuto.
Premere a fondo il pedale della frizione.
Funzionamento automatico dei
tergicristalli
Fissa.Il funzionamento automatico del
tergicristallo anteriore è attivato.
Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
– La linea di visualizzazione del contachilometri indica il numero di chilometri che si possono
ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno “-”.
– un messaggio di allarme indica la distanza e il tempo rimasti prima della prossima
manutenzione.
Chiave di manutenzione
Si accende temporaneamente all’inserimento del contatto.
Mancano tra 3000 km e 1000 km alla scadenza
di manutenzione successiva.
Fissa. All’inserimento del contatto.La manutenzione è prevista entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa, all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
La distanza indicata (in chilometri o
miglia) è calcolata in base al
chilometraggio coperto e al tempo trascorso
dall’ultima manutenzione.
L’allarme potrebbe attivarsi in prossimità della
data della manutenzione successiva.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
► Interrompere il contatto.


► Tenere premuto questo pulsante.► Inserire il contatto; il contachilometri inizia un conto alla rovescia.

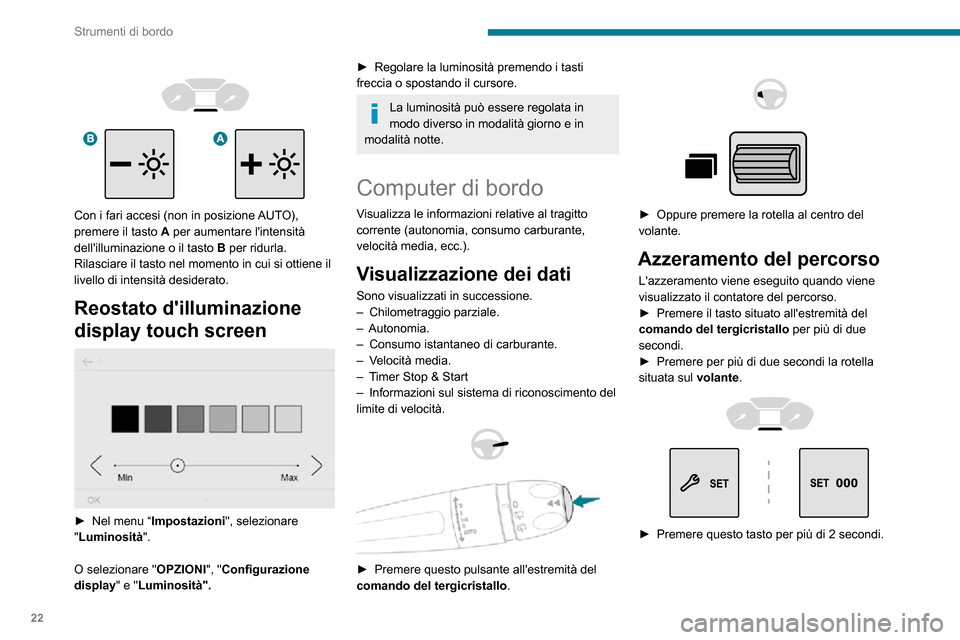

22
Strumenti di bordo

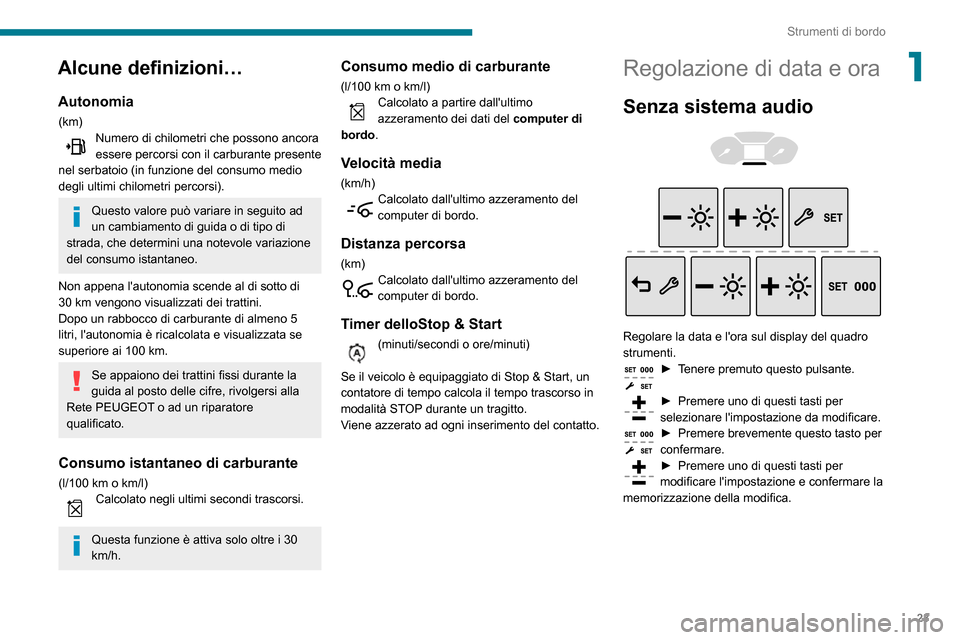

Alcune definizioni…
Autonomia
(km)Numero di chilometri che possono ancora essere percorsi con il carburante presente
nel serbatoio (in funzione del consumo medio
degli ultimi chilometri percorsi).
Questo valore può variare in seguito ad
un cambiamento di guida o di tipo di
strada, che determini una notevole variazione
del consumo istantaneo.
Non appena l'autonomia scende al di sotto di
30 km vengono visualizzati dei trattini.Dopo un rabbocco di carburante di almeno 5
litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100 km.
Se appaiono dei trattini fissi durante la
guida al posto delle cifre, rivolgersi alla
Rete PEUGEOT o ad un riparatore
qualificato.
Consumo istantaneo di carburante
(l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione è attiva solo oltre i 30
km/h.



Con i fari accesi (non in posizione AUTO),
premere il tasto A per aumentare l'intensità
dell'illuminazione o il tasto B per ridurla.
Rilasciare il tasto nel momento in cui si ottiene il
livello di intensità desiderato.
Reostato d'illuminazione
display touch screen


► Nel menu “Impostazioni ", selezionare
"Luminosità ".
O selezionare " OPZIONI", "Configurazione
display" e "Luminosità".
► Regolare la luminosità premendo i tasti freccia o spostando il cursore.
La luminosità può essere regolata in
modo diverso in modalità giorno e in
modalità notte.
Computer di bordo
Visualizza le informazioni relative al tragitto
corrente (autonomia, consumo carburante,
velocità media, ecc.).
Visualizzazione dei dati
Sono visualizzati in successione.– Chilometraggio parziale.– Autonomia.– Consumo istantaneo di carburante.– Velocità media.– Timer Stop & Start– Informazioni sul sistema di riconoscimento del limite di velocità.


► Premere questo pulsante all'estremità del comando del tergicristallo .



► Oppure premere la rotella al centro del volante.
Azzeramento del percorso
L'azzeramento viene eseguito quando viene
visualizzato il contatore del percorso.
► Premere il tasto situato all'estremità del comando del tergicristallo per più di due
secondi.
► Premere per più di due secondi la rotella situata sul volante.


► Premere questo tasto per più di 2 secondi.

23
Strumenti di bordo
1Alcune definizioni…
Autonomia
(km)Numero di chilometri che possono ancora essere percorsi con il carburante presente
nel serbatoio (in funzione del consumo medio
degli ultimi chilometri percorsi).
Questo valore può variare in seguito ad
un cambiamento di guida o di tipo di
strada, che determini una notevole variazione
del consumo istantaneo.
Non appena l'autonomia scende al di sotto di
30 km vengono visualizzati dei trattini.Dopo un rabbocco di carburante di almeno 5
litri, l'autonomia è ricalcolata e visualizzata se
superiore ai 100 km.
Se appaiono dei trattini fissi durante la
guida al posto delle cifre, rivolgersi alla
Rete PEUGEOT o ad un riparatore
qualificato.
Consumo istantaneo di carburante
(l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione è attiva solo oltre i 30
km/h.
Consumo medio di carburante
(l/100 km o km/l)Calcolato a partire dall'ultimo azzeramento dei dati del computer di
bordo .
Velocità media
(km/h)Calcolato dall'ultimo azzeramento del computer di bordo.
Distanza percorsa
(km)Calcolato dall'ultimo azzeramento del computer di bordo.
Timer delloStop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di Stop & Start, un
contatore di tempo calcola il tempo trascorso in
modalità STOP durante un tragitto.
Viene azzerato ad ogni inserimento del contatto.
Regolazione di data e ora
Senza sistema audio


Regolare la data e l'ora sul display del quadro
strumenti.
► Tenere premuto questo pulsante.
► Premere uno di questi tasti per selezionare l'impostazione da modificare.► Premere brevemente questo tasto per confermare.► Premere uno di questi tasti per modificare l'impostazione e confermare la
memorizzazione della modifica.

24
Accesso
Chiave elettronica con
funzione telecomando e
chiave integrata.
Chiave con telecomando
Permette lo sbloccaggio o il bloccaggio
centralizzato delle porte del veicolo tramite la
serratura o a distanza.
Garantisce anche la localizzazione del veicolo,
l'apertura e la chiusura del tappo del serbatoio
del carburante e permette l'avviamento o lo
spegnimento del motore, nonché una protezione
antifurto.
I tasti del telecomando non sono più attivi
all'inserimento del contatto.
Estrazione/inserimento della chiave

► Premere questo pulsante per estrarre o inserire la chiave.
Se non si preme il pulsante, si rischia di
danneggiare il telecomando.
Apertura e Avviamento a mani libere
Permette lo sbloccaggio o il bloccaggio
centralizzati delle porte del veicolo a distanza.
Garantisce anche la localizzazione e
l'avviamento del motore del veicolo, nonché una
protezione antifurto.
Chiave integrata
Serve a bloccare o sbloccare le porte del veicolo
quando il telecomando non funziona:
– Pila del telecomando esaurita, batteria del veicolo scollegata o scarica, ecc.– Veicolo in una zona soggetta a forti interferenze elettromagnetiche.

► Tenere premuto il pulsante 1 per rimuovere la
chiave 2 dal dispositivo.
Se l'allarme è attivato, il segnale acustico
emesso all'apertura di una porta con la
chiave (integrata al telecomando) verrà
interrotto all'inserimento del contatto.
"Apertura e Avviamento a mani
libere" con sé


Permette lo sbloccaggio, il bloccaggio
e l'avviamento del motore del veicolo
tenendo il telecomando con sé nella zona di
riconoscimento " A".
In posizione contatto (accessori), con il
tasto "START/STOP", la funzione mani
libere è disattivata e non è possibile aprire le
porte.
Per ulteriori informazioni sull' Avviamento-
spegnimento del motore , e particolarmente
sulla posizione "contatto inserito", leggere la
sezione corrispondente.
Se una delle porte o il bagagliaio è
ancora aperto, o se la chiave elettronica
per il sistema Apertura e Avviamento a mani
