2020 Peugeot Partner stop start

99
Guida
6► Posizionare il telecomando contro al lettore e tenerlo in quella posizione, poi :► Con cambio manuale, posizionare la leva delle marce in folle, premere a fondo il pedale
della frizione e mantenere il pedale premuto
finché il motore non si avvia.
► Con un cambio automatico, posizionare il selettore in posizione P, quindi premere il pedale
del freno.
► Poi, premere il tasto "START/STOP".
Il motore si avvia.
Arresto forzato con Apertura e Avviamento a mani libere
In caso d'emergenza unicamente, il motore può
essere spento improvvisamente (anche durante
la guida).
► A questo proposito, premere per circa 3 secondi il pulsante START/STOP.
In questo caso il piantone dello sterzo si blocca
non appena il veicolo si ferma.
Telecomando non
riconosciuto conApertura e
Avviamento a mani libere
Quando il telecomando non si trova più nella
zona di riconoscimento, appare un messaggio
sul quadro strumenti alla chiusura di una porta o
alla richiesta di spegnimento motore.
► Premere per circa tre secondi il tasto "START/STOP" se si intende confermare lo
spegnimento del motore, poi rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Freno di stazionamento
manuale
Bloccaggio
► Con il pedale del freno premuto, tirare la leva del freno di stazionamento per immobilizzare il
veicolo.
Disinserimento su suolo
orizzontale
► Con il pedale del freno premuto, tirare leggermente la leva del freno di stazionamento,
premere il pulsante di sbloccaggio poi abbassare
a fondo la leva.
Con il veicolo in movimento, l'accensione di questa spia, accompagnata da un
segnale acustico e da un messaggio, indica che
il freno è inserito o non è stato ben disinserito.
In caso di parcheggio in pendenza lieve
o ripida con veicolo carico, sterzare le
ruote per bloccarle contro al marciapiede poi
inserire il freno di stazionamento.
La pressione del pedale del freno facilita
il bloccaggio/sbloccaggio del freno di
stazionamento manuale.
Se il veicolo è equipaggiato di cambio
manuale, inserire una marcia, poi
interrompere il contatto.
Se il veicolo è equipaggiato di cambio
automatico, posizionare il selettore delle
marce su P, quindi interrompere il contatto.
Freno di stazionamento
elettrico
In modalità automatica, questo sistema inserisce
il freno di stazionamento all'arresto del motore e
lo disinserisce quando il veicolo si muove.



In qualsiasi momento, a motore avviato:► Per inserire il freno di stazionamento, tirare brevemente la relativa leva di comando.► Per disinserirlo, spingere brevemente
la relativa leva di comando premendo nel
contempo il pedale del freno.
Per impostazione predefinita, la modalità
automatica è attivata.

101
Guida

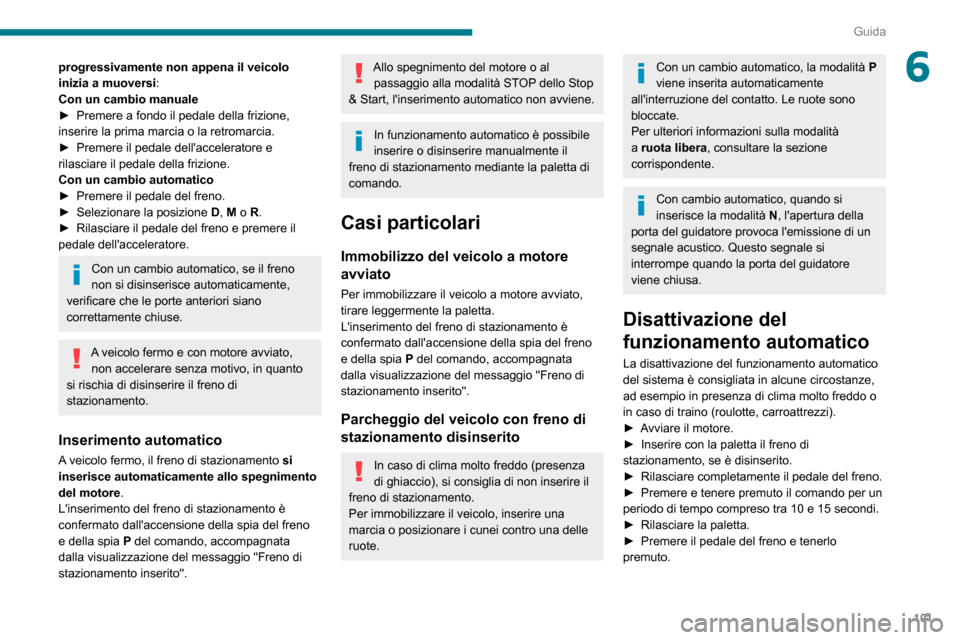

6progressivamente non appena il veicolo
inizia a muoversi:
Con un cambio manuale
► Premere a fondo il pedale della frizione, inserire la prima marcia o la retromarcia.► Premere il pedale dell'acceleratore e rilasciare il pedale della frizione.
Con un cambio automatico
► Premere il pedale del freno.► Selezionare la posizione D, M o R.► Rilasciare il pedale del freno e premere il pedale dell'acceleratore.
Con un cambio automatico, se il freno
non si disinserisce automaticamente,
verificare che le porte anteriori siano
correttamente chiuse.
A veicolo fermo e con motore avviato, non accelerare senza motivo, in quanto
si rischia di disinserire il freno di
stazionamento.
Inserimento automatico
A veicolo fermo, il freno di stazionamento si
inserisce automaticamente allo spegnimento
del motore.
L'inserimento del freno di stazionamento è
confermato dall'accensione della spia del freno
e della spia P del comando, accompagnata
dalla visualizzazione del messaggio "Freno di
stazionamento inserito".
Allo spegnimento del motore o al passaggio alla modalità STOP dello Stop
& Start, l'inserimento automatico non avviene.
In funzionamento automatico è possibile
inserire o disinserire manualmente il
freno di stazionamento mediante la paletta di
comando.
Casi particolari
Immobilizzo del veicolo a motore
avviato
Per immobilizzare il veicolo a motore avviato,
tirare leggermente la paletta.
L'inserimento del freno di stazionamento è
confermato dall'accensione della spia del freno
e della spia P del comando, accompagnata
dalla visualizzazione del messaggio "Freno di
stazionamento inserito".
Parcheggio del veicolo con freno di
stazionamento disinserito
In caso di clima molto freddo (presenza
di ghiaccio), si consiglia di non inserire il
freno di stazionamento.
Per immobilizzare il veicolo, inserire una
marcia o posizionare i cunei contro una delle
ruote.
Con un cambio automatico, la modalità P
viene inserita automaticamente
all'interruzione del contatto. Le ruote sono
bloccate.
Per ulteriori informazioni sulla modalità
a ruota libera, consultare la sezione
corrispondente.
Con cambio automatico, quando si
inserisce la modalità N, l'apertura della
porta del guidatore provoca l'emissione di un
segnale acustico. Questo segnale si
interrompe quando la porta del guidatore
viene chiusa.
Disattivazione del
funzionamento automatico
La disattivazione del funzionamento automatico
del sistema è consigliata in alcune circostanze,
ad esempio in presenza di clima molto freddo o
in caso di traino (roulotte, carroattrezzi).
► Avviare il motore.
► Inserire con la paletta il freno di stazionamento, se è disinserito.► Rilasciare completamente il pedale del freno.► Premere e tenere premuto il comando per un periodo di tempo compreso tra 10 e 15 secondi.► Rilasciare la paletta.► Premere il pedale del freno e tenerlo premuto.

107
Guida

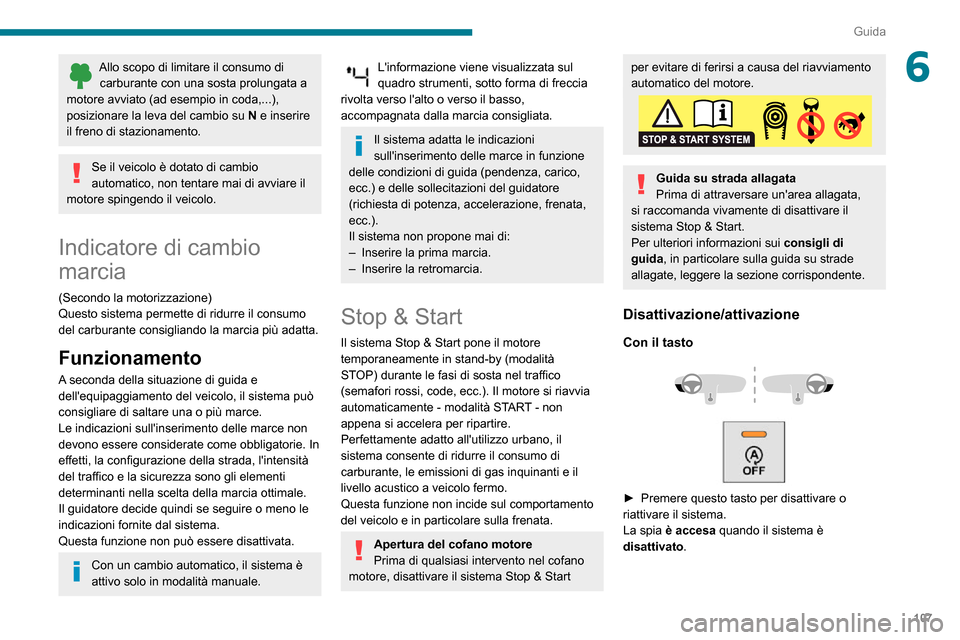

6Allo scopo di limitare il consumo di carburante con una sosta prolungata a
motore avviato (ad esempio in coda,...),
posizionare la leva del cambio su N e inserire
il freno di stazionamento.
Se il veicolo è dotato di cambio
automatico, non tentare mai di avviare il
motore spingendo il veicolo.
Indicatore di cambio
marcia
(Secondo la motorizzazione)
Questo sistema permette di ridurre il consumo
del carburante consigliando la marcia più adatta.
Funzionamento
A seconda della situazione di guida e
dell'equipaggiamento del veicolo, il sistema può
consigliare di saltare una o più marce.
Le indicazioni sull'inserimento delle marce non
devono essere considerate come obbligatorie. In
effetti, la configurazione della strada, l'intensità
del traffico e la sicurezza sono gli elementi
determinanti nella scelta della marcia ottimale.
Il guidatore decide quindi se seguire o meno le
indicazioni fornite dal sistema.
Questa funzione non può essere disattivata.
Con un cambio automatico, il sistema è
attivo solo in modalità manuale.
L'informazione viene visualizzata sul quadro strumenti, sotto forma di freccia
rivolta verso l'alto o verso il basso,
accompagnata dalla marcia consigliata.
Il sistema adatta le indicazioni
sull'inserimento delle marce in funzione
delle condizioni di guida (pendenza, carico,
ecc.) e delle sollecitazioni del guidatore
(richiesta di potenza, accelerazione, frenata,
ecc.).
Il sistema non propone mai di:
– Inserire la prima marcia.– Inserire la retromarcia.
Stop & Start
Il sistema Stop & Start pone il motore
temporaneamente in stand-by (modalità
STOP) durante le fasi di sosta nel traffico
(semafori rossi, code, ecc.). Il motore si riavvia
automaticamente - modalità START - non
appena si accelera per ripartire.
Perfettamente adatto all'utilizzo urbano, il
sistema consente di ridurre il consumo di
carburante, le emissioni di gas inquinanti e il
livello acustico a veicolo fermo.
Questa funzione non incide sul comportamento
del veicolo e in particolare sulla frenata.
Apertura del cofano motore
Prima di qualsiasi intervento nel cofano
motore, disattivare il sistema Stop & Start
per evitare di ferirsi a causa del riavviamento
automatico del motore.
Guida su strada allagata
Prima di attraversare un'area allagata,
si raccomanda vivamente di disattivare il
sistema Stop & Start.
Per ulteriori informazioni sui consigli di
guida , in particolare sulla guida su strade
allagate, leggere la sezione corrispondente.
Disattivazione/attivazione
Con il tasto



► Premere questo tasto per disattivare o riattivare il sistema.
La spia è accesa quando il sistema è
disattivato.

108
Guida

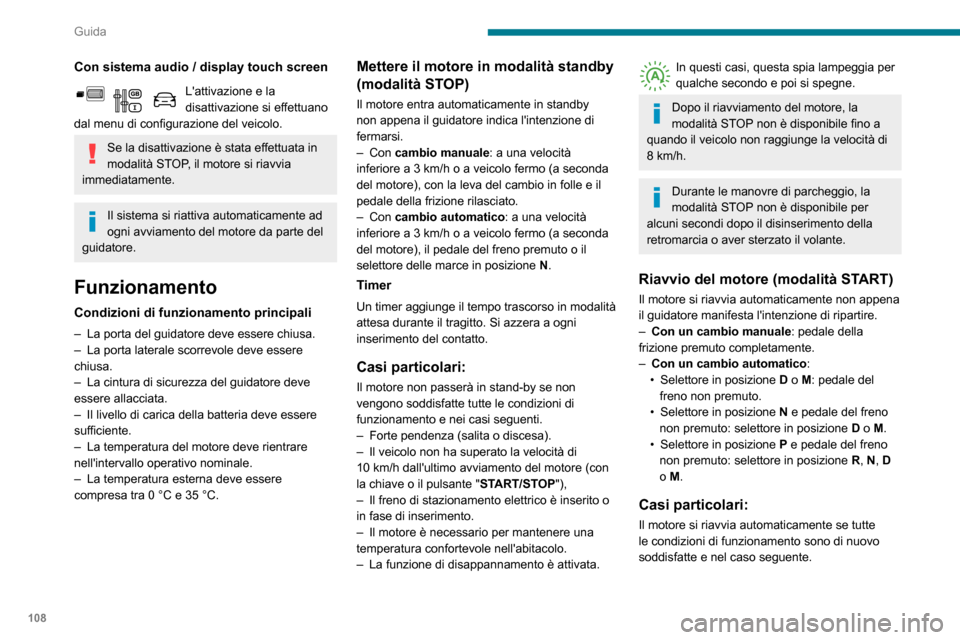

Con sistema audio / display touch screen
L'attivazione e la disattivazione si effettuano
dal menu di configurazione del veicolo.
Se la disattivazione è stata effettuata in
modalità STOP, il motore si riavvia
immediatamente.
Il sistema si riattiva automaticamente ad
ogni avviamento del motore da parte del
guidatore.
Funzionamento
Condizioni di funzionamento principali
– La porta del guidatore deve essere chiusa.– La porta laterale scorrevole deve essere chiusa.– La cintura di sicurezza del guidatore deve essere allacciata.– Il livello di carica della batteria deve essere
sufficiente.– La temperatura del motore deve rientrare nell'intervallo operativo nominale.– La temperatura esterna deve essere compresa tra 0 °C e 35 °C.
Mettere il motore in modalità standby
(modalità STOP)
Il motore entra automaticamente in standby
non appena il guidatore indica l'intenzione di
fermarsi.
– Con cambio manuale: a una velocità inferiore a 3 km/h o a veicolo fermo (a seconda del motore), con la leva del cambio in folle e il
pedale della frizione rilasciato.
– Con cambio automatico: a una velocità
inferiore a 3 km/h o a veicolo fermo (a seconda
del motore), il pedale del freno premuto o il
selettore delle marce in posizione N.
Timer
Un timer aggiunge il tempo trascorso in modalità
attesa durante il tragitto. Si azzera a ogni
inserimento del contatto.
Casi particolari:
Il motore non passerà in stand-by se non
vengono soddisfatte tutte le condizioni di
funzionamento e nei casi seguenti.
– Forte pendenza (salita o discesa).– Il veicolo non ha superato la velocità di 10 km/h dall'ultimo avviamento del motore (con la chiave o il pulsante " START/STOP"),– Il freno di stazionamento elettrico è inserito o in fase di inserimento.– Il motore è necessario per mantenere una temperatura confortevole nell'abitacolo.– La funzione di disappannamento è attivata.
In questi casi, questa spia lampeggia per qualche secondo e poi si spegne.
Dopo il riavviamento del motore, la
modalità STOP non è disponibile fino a
quando il veicolo non raggiunge la velocità di
8 km/h.
Durante le manovre di parcheggio, la
modalità STOP non è disponibile per
alcuni secondi dopo il disinserimento della
retromarcia o aver sterzato il volante.
Riavvio del motore (modalità START)
Il motore si riavvia automaticamente non appena
il guidatore manifesta l'intenzione di ripartire.
– Con un cambio manuale : pedale della
frizione premuto completamente.
– Con un cambio automatico :• Selettore in posizione D o M: pedale del
freno non premuto.
• Selettore in posizione N e pedale del freno
non premuto: selettore in posizione D o M.
• Selettore in posizione P e pedale del freno
non premuto: selettore in posizione R, N, D
o M.
Casi particolari:
Il motore si riavvia automaticamente se tutte
le condizioni di funzionamento sono di nuovo
soddisfatte e nel caso seguente.
– La velocità del veicolo è superiore a 3 km/h (a seconda del motore).In questo caso, questa spia lampeggia per qualche secondo poi si spegne.
Anomalie
Secondo l'equipaggiamento del veicolo:In caso di anomalia del sistema, questa spia lampeggia sul quadro strumenti.La spia su questo pulsante lampeggia e appare un messaggio, accompagnato da
un segnale acustico.
Far verificare il veicolo dalla Rete PEUGEOT o
da un riparatore qualificato.
Il veicolo si spegne in modalità STOP
Se si verifica questa anomalia, tutte le spie del
quadro strumenti si accendono.
Secondo la versione, può essere visualizzato
anche un messaggio di allarme che chiede di
portare il selettore delle marce in posizione N e
di premere il pedale del freno.
► Interrompere il contatto, poi riavviare il
motore con la chiave o il pulsante " START/
STOP".
Lo Stop & Start richiede una batteria da 12 V con tecnologia e caratteristiche specifiche.
Qualsiasi intervento sulla batteria deve
essere eseguito esclusivamente dalla Rete
PEUGEOT o da un riparatore qualificato.

109
Guida

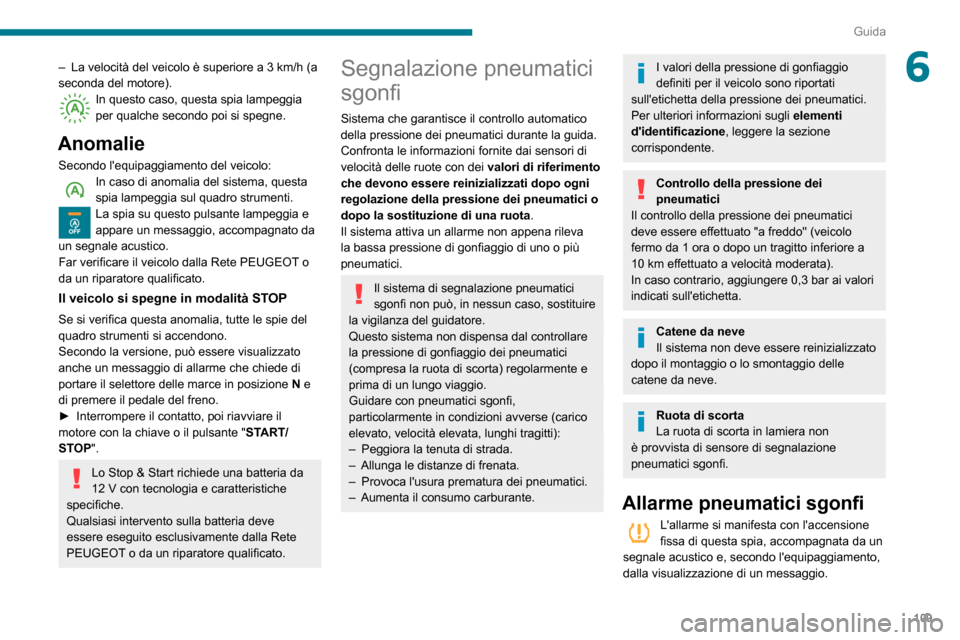

6– La velocità del veicolo è superiore a 3 km/h (a seconda del motore).In questo caso, questa spia lampeggia per qualche secondo poi si spegne.
Anomalie
Secondo l'equipaggiamento del veicolo:In caso di anomalia del sistema, questa spia lampeggia sul quadro strumenti.La spia su questo pulsante lampeggia e appare un messaggio, accompagnato da
un segnale acustico.
Far verificare il veicolo dalla Rete PEUGEOT o
da un riparatore qualificato.
Il veicolo si spegne in modalità STOP
Se si verifica questa anomalia, tutte le spie del
quadro strumenti si accendono.
Secondo la versione, può essere visualizzato
anche un messaggio di allarme che chiede di
portare il selettore delle marce in posizione N e
di premere il pedale del freno.
► Interrompere il contatto, poi riavviare il
motore con la chiave o il pulsante " START/
STOP".
Lo Stop & Start richiede una batteria da 12 V con tecnologia e caratteristiche specifiche.
Qualsiasi intervento sulla batteria deve
essere eseguito esclusivamente dalla Rete
PEUGEOT o da un riparatore qualificato.
Segnalazione pneumatici
sgonfi
Sistema che garantisce il controllo automatico
della pressione dei pneumatici durante la guida.
Confronta le informazioni fornite dai sensori di
velocità delle ruote con dei valori di riferimento
che devono essere reinizializzati dopo ogni
regolazione della pressione dei pneumatici o
dopo la sostituzione di una ruota .
Il sistema attiva un allarme non appena rileva
la bassa pressione di gonfiaggio di uno o più
pneumatici.
Il sistema di segnalazione pneumatici
sgonfi non può, in nessun caso, sostituire
la vigilanza del guidatore.
Questo sistema non dispensa dal controllare
la pressione di gonfiaggio dei pneumatici
(compresa la ruota di scorta) regolarmente e
prima di un lungo viaggio.
Guidare con pneumatici sgonfi,
particolarmente in condizioni avverse (carico
elevato, velocità elevata, lunghi tragitti):
– Peggiora la tenuta di strada.– Allunga le distanze di frenata.– Provoca l'usura prematura dei pneumatici.– Aumenta il consumo carburante.
I valori della pressione di gonfiaggio
definiti per il veicolo sono riportati
sull'etichetta della pressione dei pneumatici.
Per ulteriori informazioni sugli elementi
d'identificazione , leggere la sezione
corrispondente.
Controllo della pressione dei
pneumatici
Il controllo della pressione dei pneumatici
deve essere effettuato "a freddo" (veicolo
fermo da 1 ora o dopo un tragitto inferiore a
10 km effettuato a velocità moderata).
In caso contrario, aggiungere 0,3 bar ai valori
indicati sull'etichetta.
Catene da neve
Il sistema non deve essere reinizializzato
dopo il montaggio o lo smontaggio delle
catene da neve.
Ruota di scorta
La ruota di scorta in lamiera non
è provvista di sensore di segnalazione
pneumatici sgonfi.
Allarme pneumatici sgonfi
L'allarme si manifesta con l'accensione fissa di questa spia, accompagnata da un
segnale acustico e, secondo l'equipaggiamento,
dalla visualizzazione di un messaggio.

11 8
Guida

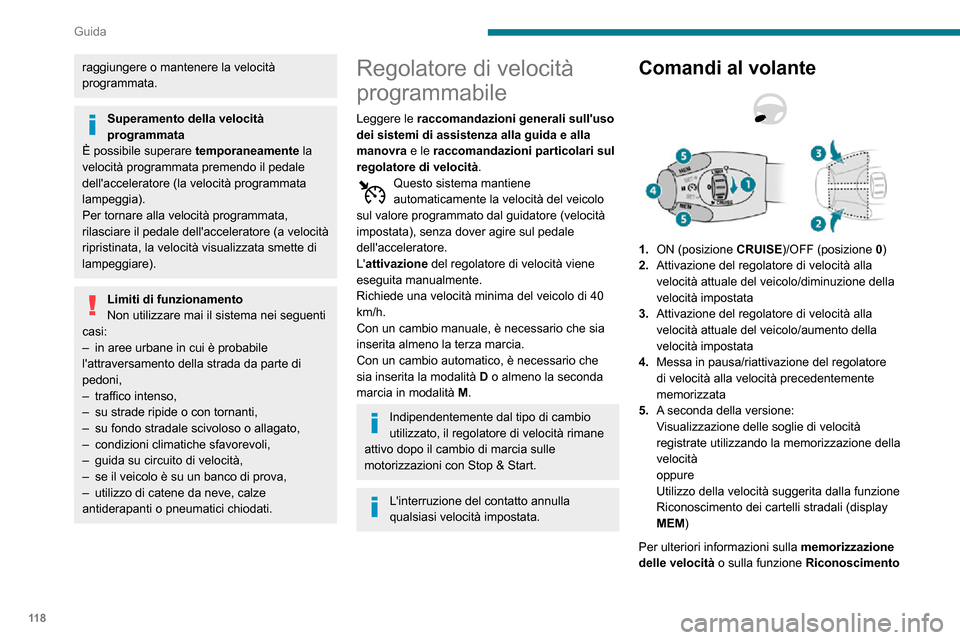

raggiungere o mantenere la velocità
programmata.
Superamento della velocità
programmata
È possibile superare temporaneamente la
velocità programmata premendo il pedale
dell'acceleratore (la velocità programmata
lampeggia).
Per tornare alla velocità programmata,
rilasciare il pedale dell'acceleratore (a velocità
ripristinata, la velocità visualizzata smette di
lampeggiare).
Limiti di funzionamento
Non utilizzare mai il sistema nei seguenti
casi:
– in aree urbane in cui è probabile l'attraversamento della strada da parte di
pedoni,
– traffico intenso,– su strade ripide o con tornanti,– su fondo stradale scivoloso o allagato,
– condizioni climatiche sfavorevoli,– guida su circuito di velocità,– se il veicolo è su un banco di prova,– utilizzo di catene da neve, calze antiderapanti o pneumatici chiodati.
Regolatore di velocità
programmabile
Leggere le raccomandazioni generali sull'uso
dei sistemi di assistenza alla guida e alla
manovra e le raccomandazioni particolari sul
regolatore di velocità.
Questo sistema mantiene automaticamente la velocità del veicolo
sul valore programmato dal guidatore (velocità
impostata), senza dover agire sul pedale
dell'acceleratore.
L'attivazione del regolatore di velocità viene
eseguita manualmente.
Richiede una velocità minima del veicolo di 40
km/h.
Con un cambio manuale, è necessario che sia
inserita almeno la terza marcia.
Con un cambio automatico, è necessario che
sia inserita la modalità D o almeno la seconda
marcia in modalità M.
Indipendentemente dal tipo di cambio
utilizzato, il regolatore di velocità rimane
attivo dopo il cambio di marcia sulle
motorizzazioni con Stop & Start.
L'interruzione del contatto annulla
qualsiasi velocità impostata.
Comandi al volante

1. ON (posizione CRUISE)/OFF (posizione 0)
2. Attivazione del regolatore di velocità alla
velocità attuale del veicolo/diminuzione della
velocità impostata
3. Attivazione del regolatore di velocità alla
velocità attuale del veicolo/aumento della
velocità impostata
4. Messa in pausa/riattivazione del regolatore
di velocità alla velocità precedentemente
memorizzata
5. A seconda della versione:
Visualizzazione delle soglie di velocità
registrate utilizzando la memorizzazione della
velocità
oppure
Utilizzo della velocità suggerita dalla funzione
Riconoscimento dei cartelli stradali (display
MEM)
Per ulteriori informazioni sulla memorizzazione
delle velocità o sulla funzione Riconoscimento
dei cartelli stradali, consultare le sezioni
corrispondenti.
Informazioni visualizzate sul
quadro strumenti



6. Indicazione di selezione modalità regolatore
di velocità
7. Indicazione di pausa/ripresa del regolatore
di velocità
8. Valore programmato della velocità impostata
9. Velocità suggerita dalla funzione
Riconoscimento dei cartelli stradali
Attivazione/Pausa

142
Informazioni pratiche

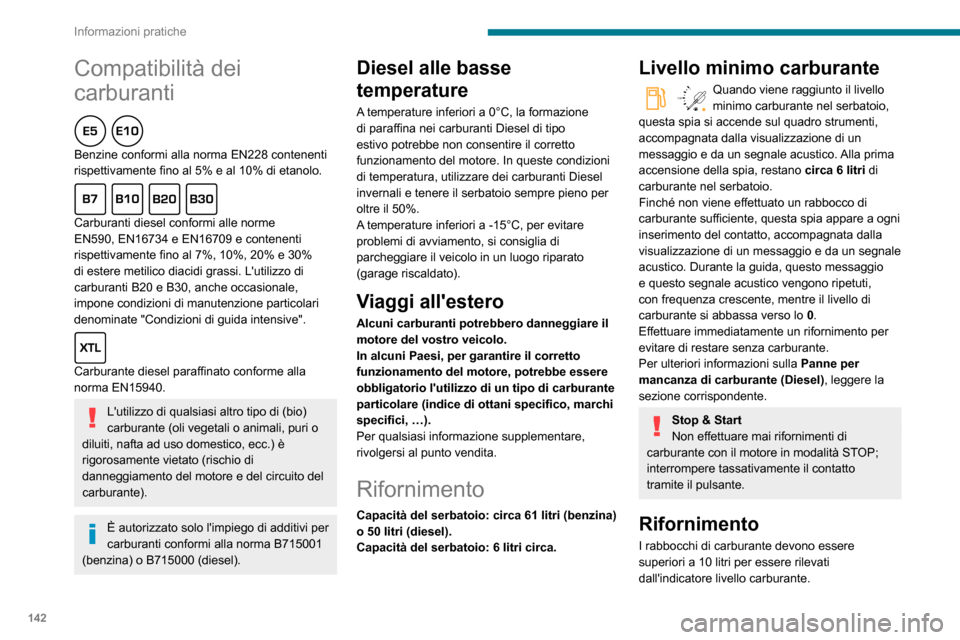

Compatibilità dei
carburanti

Benzine conformi alla norma EN228 contenenti
rispettivamente fino al 5% e al 10% di etanolo.

Carburanti diesel conformi alle norme
EN590, EN16734 e EN16709 e contenenti
rispettivamente fino al 7%, 10%, 20% e 30%
di estere metilico diacidi grassi. L'utilizzo di
carburanti B20 e B30, anche occasionale,
impone condizioni di manutenzione particolari
denominate "Condizioni di guida intensive".

Carburante diesel paraffinato conforme alla
norma EN15940.
L'utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali, puri o
diluiti, nafta ad uso domestico, ecc.) è
rigorosamente vietato (rischio di
danneggiamento del motore e del circuito del
carburante).
È autorizzato solo l'impiego di additivi per
carburanti conformi alla norma B715001
(benzina) o B715000 (diesel).
Diesel alle basse
temperature
A temperature inferiori a 0°C, la formazione
di paraffina nei carburanti Diesel di tipo
estivo potrebbe non consentire il corretto
funzionamento del motore. In queste condizioni
di temperatura, utilizzare dei carburanti Diesel
invernali e tenere il serbatoio sempre pieno per
oltre il 50%.
A temperature inferiori a -15°C, per evitare
problemi di avviamento, si consiglia di
parcheggiare il veicolo in un luogo riparato
(garage riscaldato).
Viaggi all'estero
Alcuni carburanti potrebbero danneggiare il
motore del vostro veicolo.
In alcuni Paesi, per garantire il corretto
funzionamento del motore, potrebbe essere
obbligatorio l'utilizzo di un tipo di carburante
particolare (indice di ottani specifico, marchi
specifici, …).
Per qualsiasi informazione supplementare,
rivolgersi al punto vendita.
Rifornimento
Capacità del serbatoio: circa 61 litri (benzina)
o 50 litri (diesel).
Capacità del serbatoio: 6 litri circa.
Livello minimo carburante
/2 11Quando viene raggiunto il livello minimo carburante nel serbatoio,
questa spia si accende sul quadro strumenti,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico. Alla prima
accensione della spia, restano circa 6 litri di
carburante nel serbatoio.
Finché non viene effettuato un rabbocco di
carburante sufficiente, questa spia appare a ogni
inserimento del contatto, accompagnata dalla
visualizzazione di un messaggio e da un segnale
acustico. Durante la guida, questo messaggio
e questo segnale acustico vengono ripetuti,
con frequenza crescente, mentre il livello di
carburante si abbassa verso lo 0.
Effettuare immediatamente un rifornimento per
evitare di restare senza carburante.
Per ulteriori informazioni sulla Panne per
mancanza di carburante (Diesel), leggere la
sezione corrispondente.
Stop & Start
Non effettuare mai rifornimenti di
carburante con il motore in modalità STOP;
interrompere tassativamente il contatto
tramite il pulsante.
Rifornimento
I rabbocchi di carburante devono essere
superiori a 10 litri per essere rilevati
dall'indicatore livello carburante.

149
Informazioni pratiche

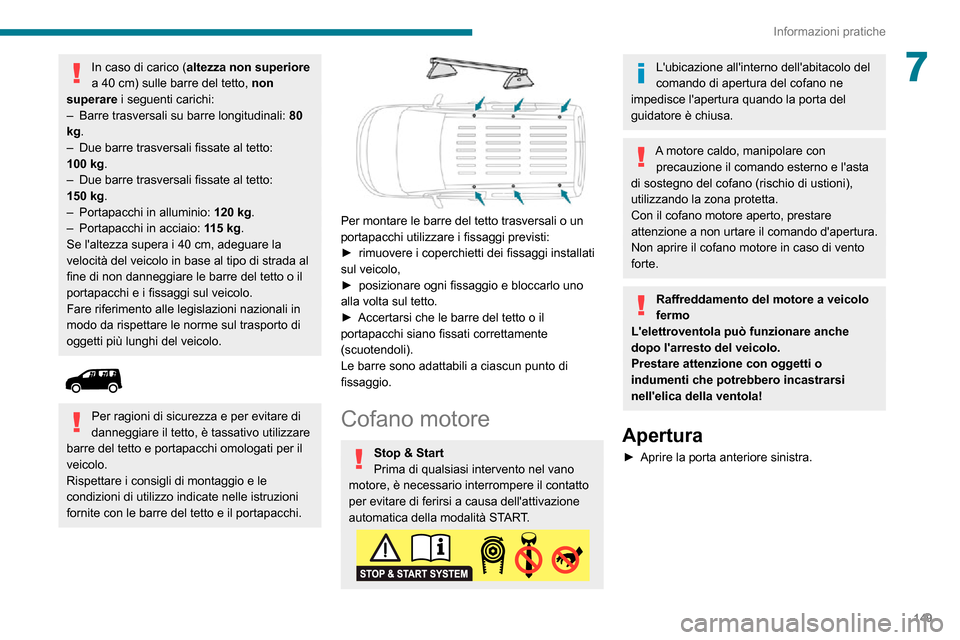

7In caso di carico (altezza non superiore
a 40 cm) sulle barre del tetto, non
superare i seguenti carichi:
– Barre trasversali su barre longitudinali: 80
kg.
– Due barre trasversali fissate al tetto: 100 kg.– Due barre trasversali fissate al tetto: 150 kg.– Portapacchi in alluminio: 120 kg.– Portapacchi in acciaio: 115 kg.Se l'altezza supera i 40 cm, adeguare la velocità del veicolo in base al tipo di strada al
fine di non danneggiare le barre del tetto o il
portapacchi e i fissaggi sul veicolo.
Fare riferimento alle legislazioni nazionali in
modo da rispettare le norme sul trasporto di
oggetti più lunghi del veicolo.


Per ragioni di sicurezza e per evitare di
danneggiare il tetto, è tassativo utilizzare
barre del tetto e portapacchi omologati per il
veicolo.
Rispettare i consigli di montaggio e le
condizioni di utilizzo indicate nelle istruzioni
fornite con le barre del tetto e il portapacchi.


Per montare le barre del tetto trasversali o un
portapacchi utilizzare i fissaggi previsti:
► rimuovere i coperchietti dei fissaggi installati sul veicolo,► posizionare ogni fissaggio e bloccarlo uno alla volta sul tetto.► Accertarsi che le barre del tetto o il portapacchi siano fissati correttamente
(scuotendoli).
Le barre sono adattabili a ciascun punto di
fissaggio.
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel vano
motore, è necessario interrompere il contatto
per evitare di ferirsi a causa dell'attivazione
automatica della modalità START.
L'ubicazione all'interno dell'abitacolo del
comando di apertura del cofano ne
impedisce l'apertura quando la porta del
guidatore è chiusa.
A motore caldo, manipolare con precauzione il comando esterno e l'asta
di sostegno del cofano (rischio di ustioni),
utilizzando la zona protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando d'apertura.
Non aprire il cofano motore in caso di vento
forte.
Raffreddamento del motore a veicolo
fermo
L'elettroventola può funzionare anche
dopo l'arresto del veicolo.
Prestare attenzione con oggetti o
indumenti che potrebbero incastrarsi
nell'elica della ventola!
Apertura
► Aprire la porta anteriore sinistra.
