2020 Peugeot Boxer Instrukcja Obsługi (in Polish)

151
Informacje szczególne
10Kanapa tylna

Ta ergonomiczna kanapa ma cztery miejsca.
Schowek

Pod kanapą znajduje się schowek.
Przechylić siedzisko do przodu, aby uzyskać do
niego dostęp.
Nie przechylać siedziska kanapy
podczas przewożenia ładunku.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Foteliki dziecięce
Nie instalować fotelików dziecięcych,
podstawek podwyższających, gondoli lub
nosidełek na tylnych siedzeniach w kabinie.

152
Informacje szczególne

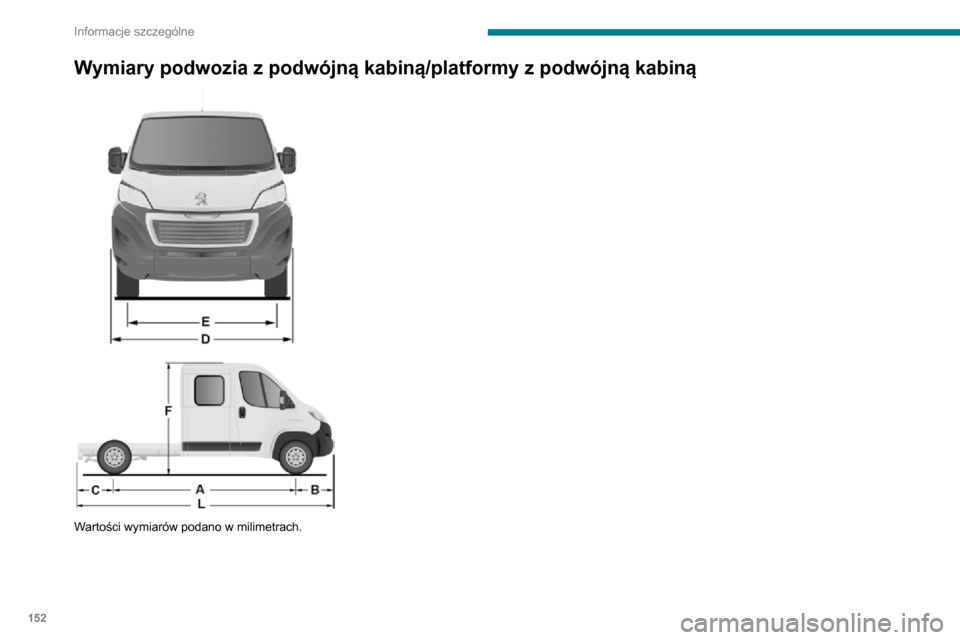

Wymiary podwozia z podwójną kabiną/platformy z podwójną kabiną



Wartości wymiarów podano w milimetrach.

153
Informacje szczególne

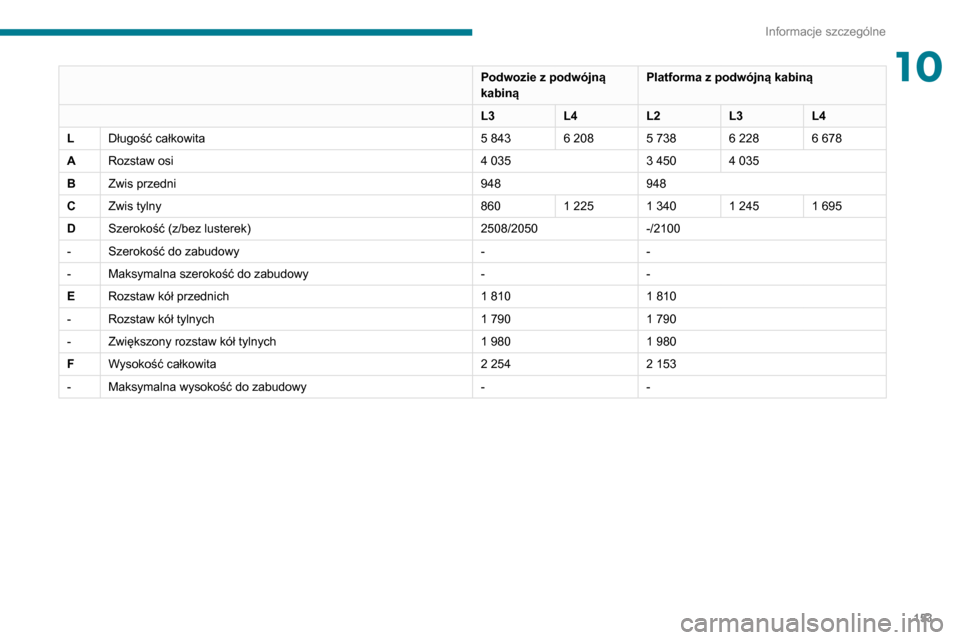

10Podwozie z podwójną
kabinąPlatforma z podwójną kabiną
L3 L4L2L3L4
L Długość całkowita
5 8436 2085 7386 2286 678
ARozstaw osi4 0353 4504 035
BZwis przedni 948948
C Zwis tylny 860
1 2251 3401 2451 695
DSzerokość (z/bez lusterek) 2508/2050-/2100
- Szerokość do zabudowy --
- Maksymalna szerokość do zabudowy --
E Rozstaw kół przednich
1 8101 810
-Rozstaw kół tylnych1 7901 790
-Zwiększony rozstaw kół tylnych1 9801 980
FWysokość całkowita2 2542 153
-Maksymalna wysokość do zabudowy --

154
Informacje szczególne
Parametry techniczne
WyposażenieSzczegóły
Wywrotka Platforma wywrotki składająca się z 2 prefabrykatów ze stali o dużej wytrzymałości, o grubości 2,5 mm,
cynkowanych, połączonych spawami laserowymi wykonanymi centralnie i w płaszczyźnie poprzecznej.
Wywrotka w kolorze nadwozia.
Struktura wywrotki 2 podłużnice główne z ocynkowanej stali o dużej wytrzymałości.
1 poprzeczka przy głowicy siłownika wykonana z rury stalowej.
Poprzeczki z ocynkowanej stali o dużej wytrzymałości. Zespół zabezpieczony przed korozją przez
powłokę lakieru nakładanego proszkowo.
Rama podrzędna 2 podłużnice ceowe ze stali o dużej wytrzymałości, o grubości 2,5 mm, zamocowane wewnętrznie przez
rozszerzający się płat dolny.
Zamontowana na pojeździe bazowym z tłoczonymi wspornikami ze stali o dużej wytrzymałości.
1 poprzeczka przy stopie siłownika wykonana ze stali i rury spawanej mechanicznie, ocynkowana na
gorąco.
1 poprzeczka tylnego zawiasu ze stali ocynkowanej.
Ograniczniki podporowe na końcach podłużnic.
Krata ochronna świateł tylnych.
Osłony boczne pojazdu i wsporniki płata ze stali ocynkowanej.
Pokład Płyty ze stali o dużej wytrzymałości, o grubości 15/10, formowane na zimno i montowane z
wykorzystaniem laserowego spawania ciągłego.
Zabezpieczenie antykorozyjne gwarantowane przez powłokę proszkową.
Uchwyty blokujące ze wzmocnioną powłoką cynkową, zintegrowane w zagłębieniu płyty .
Uchwyt na drabinę Szyny ze stali ocynkowanej. Panele i poprzeczki ze stali lakierowanej ze śrubami zaciskanymi.
Moduł elektropompy 12 V / 2 kW.
Temperatura robocza: od -20 do +70°C.
Siłownik hydrauliczny Wydłużany, pręt ze stali azotowanej, 3 korpusy, średnica: 107 mm.
Ciśnienie maksymalne: 20 barów.
Olej hydrauliczny Mineralny ISO HV 46 lub odpowiednik.
Wywrotka

Za unoszenie skrzyni ładunkowej odpowiada
układ hydrauliczno-elektryczny zasilany z
akumulatora pojazdu.


Unoszeniem i opuszczaniem skrzyni ładunkowej
steruje się, naciskając i przytrzymując
odpowiedni przycisk na wyjmowanym
pilocie zdalnego sterowania z mocowaniem
magnetycznym, który znajduje się na uchwycie
w kabinie.
Za unoszenie skrzyni ładunkowej odpowiada
silnik zespołu zabudowy.
Opuszczaniem skrzyni steruje zawór
elektromagnetyczny, który otwiera obieg powrotu
oleju siłownika.
Wbudowane zabezpieczenie przed opadnięciem
działa zarówno podczas unoszenia skrzyni
ładunkowej, jak i w czasie, gdy jest ona
uniesiona i nie przemieszcza się.
Zalecenia dotyczące
bezpieczeństwa


Nie jeździć z opuszczoną tylną ścianą
skrzyni ładunkowej.
Przed rozładunkiem upewnić się, że w danym
obszarze nie ma żadnych osób ani przeszkód
(na ziemi i wyżej).
Nie pozostawiać skrzyni ładunkowej w
położeniu górnym, kiedy pojazd nie jest
używany.
Przy opróżnianiu skrzyni ładunkowej górna
część jej tylnej ściany musi być zablokowana.
Przestrzegać ograniczenia ładowności
podanego na tabliczce z wartością masy
własnej znajdującej się na pojeździe.
Okresowo sprawdzać stan zawieszenia i
zgodność ciśnienia powietrza w oponach z
zaleceniami.
Równomiernie rozmieszczać ładunek w
skrzyni.
Przewozić jednorodne materiały, które
swobodnie się przemieszczają.
Nie jeździć z uniesioną skrzynią ładunkową,
nawet z niewielką prędkością.
Opróżniać skrzynię ładunkową na płaskiej
i twardej powierzchni. W przypadku
nachylonego terenu lub luźnego podłoża może
dojść do zmiany środka ciężkości, co wpływa na
stabilność pojazdu.

155
Informacje szczególne
10Parametry techniczne
WyposażenieSzczegóły
Wywrotka Platforma wywrotki składająca się z 2 prefabrykatów ze stali o dużej wytrzymałości, o grubości 2,5 mm,
cynkowanych, połączonych spawami laserowymi wykonanymi centralnie i w płaszczyźnie poprzecznej.
Wywrotka w kolorze nadwozia.
Struktura wywrotki 2 podłużnice główne z ocynkowanej stali o dużej wytrzymałości.
1 poprzeczka przy głowicy siłownika wykonana z rury stalowej.
Poprzeczki z ocynkowanej stali o dużej wytrzymałości. Zespół zabezpieczony przed korozją przez
powłokę lakieru nakładanego proszkowo.
Rama podrzędna 2 podłużnice ceowe ze stali o dużej wytrzymałości, o grubości 2,5 mm, zamocowane wewnętrznie przez
rozszerzający się płat dolny.
Zamontowana na pojeździe bazowym z tłoczonymi wspornikami ze stali o dużej wytrzymałości.
1 poprzeczka przy stopie siłownika wykonana ze stali i rury spawanej mechanicznie, ocynkowana na
gorąco.
1 poprzeczka tylnego zawiasu ze stali ocynkowanej.
Ograniczniki podporowe na końcach podłużnic.
Krata ochronna świateł tylnych.
Osłony boczne pojazdu i wsporniki płata ze stali ocynkowanej.
Pokład Płyty ze stali o dużej wytrzymałości, o grubości 15/10, formowane na zimno i montowane z
wykorzystaniem laserowego spawania ciągłego.
Zabezpieczenie antykorozyjne gwarantowane przez powłokę proszkową.
Uchwyty blokujące ze wzmocnioną powłoką cynkową, zintegrowane w zagłębieniu płyty .
Uchwyt na drabinę Szyny ze stali ocynkowanej. Panele i poprzeczki ze stali lakierowanej ze śrubami zaciskanymi.
Moduł elektropompy 12 V / 2 kW.
Temperatura robocza: od -20 do +70°C.
Siłownik hydrauliczny Wydłużany, pręt ze stali azotowanej, 3 korpusy, średnica: 107 mm.
Ciśnienie maksymalne: 20 barów.
Olej hydrauliczny Mineralny ISO HV 46 lub odpowiednik.

156
Informacje szczególne

– Nigdy nie wchodzić pod niepodpartą skrzynię ładunkową.– Wyłączyć zasilanie elektryczne zespołu za pomocą rozłącznika izolacyjnego.– Pojazd musi być zatrzymany, a silnik wyłączony.
Ze względów bezpieczeństwa zabrania
się wchodzenia pod skrzynię ładunkową
podczas manewrów, napraw lub obsługi.
Konserwacja
Zbiornik
Sprawdzać i regularnie uzupełniać poziom płynu.
Raz w roku wymienić płyn. Wymienić płyn, jeśli
zawiera wodę.
Okresowo sprawdzać stan przewodów
elastycznych oraz uszczelnienie układu
hydraulicznego.
Pompa i silnik
Są bezobsługowe: łożyska są nasmarowane
trwale, natomiast łożyska pompy są smarowane
tłoczonym olejem.

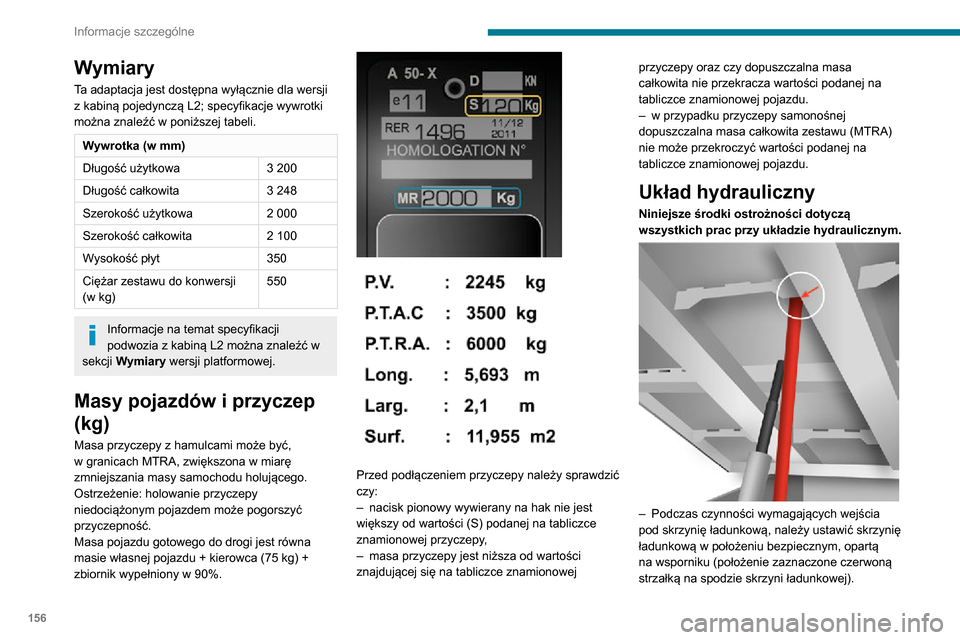

Wymiary
Ta adaptacja jest dostępna wyłącznie dla wersji
z kabiną pojedynczą L2; specyfikacje wywrotki
można znaleźć w poniższej tabeli.
Wywrotka (w mm)
Długość użytkowa
3 200
Długość całkowita3 248
Szerokość użytkowa2 000
Szerokość całkowita2 100
Wysokość płyt 350
Ciężar zestawu do konwersji
(w kg) 550
Informacje na temat specyfikacji
podwozia z kabiną L2 można znaleźć w
sekcji Wymiary wersji platformowej.
Masy pojazdów i przyczep
(kg)
Masa przyczepy z hamulcami może być,
w granicach MTRA, zwiększona w miarę
zmniejszania masy samochodu holującego.
Ostrzeżenie: holowanie przyczepy
niedociążonym pojazdem może pogorszyć
przyczepność.
Masa pojazdu gotowego do drogi jest równa
masie własnej pojazdu + kierowca (75 kg) +
zbiornik wypełniony w 90%.


Przed podłączeniem przyczepy należy sprawdzić
czy:
– nacisk pionowy wywierany na hak nie jest większy od wartości (S) podanej na tabliczce
znamionowej przyczepy,
– masa przyczepy jest niższa od wartości znajdującej się na tabliczce znamionowej przyczepy oraz czy dopuszczalna masa
całkowita nie przekracza wartości podanej na
tabliczce znamionowej pojazdu.
– w przypadku przyczepy samonośnej dopuszczalna masa całkowita zestawu (MTRA)
nie może przekroczyć wartości podanej na
tabliczce znamionowej pojazdu.
Układ hydrauliczny
Niniejsze środki ostrożności dotyczą
wszystkich prac przy układzie hydraulicznym.


– Podczas czynności wymagających wejścia pod skrzynię ładunkową, należy ustawić skrzynię
ładunkową w położeniu bezpiecznym, opartą
na wsporniku (położenie zaznaczone czerwoną
strzałką na spodzie skrzyni ładunkowej).

157
Informacje szczególne
10

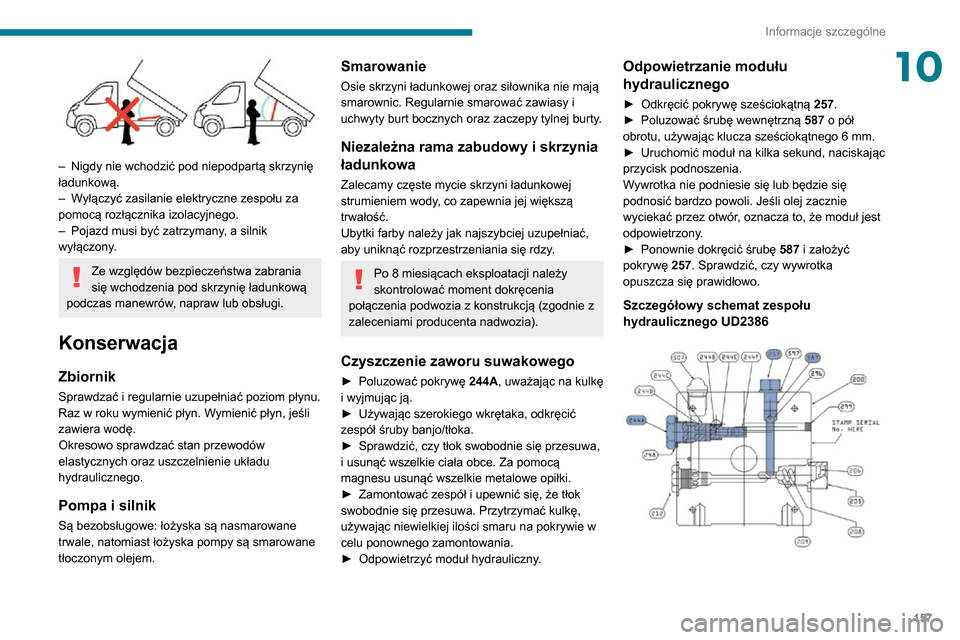

– Nigdy nie wchodzić pod niepodpartą skrzynię ładunkową.– Wyłączyć zasilanie elektryczne zespołu za pomocą rozłącznika izolacyjnego.– Pojazd musi być zatrzymany, a silnik wyłączony.
Ze względów bezpieczeństwa zabrania
się wchodzenia pod skrzynię ładunkową
podczas manewrów, napraw lub obsługi.
Konserwacja
Zbiornik
Sprawdzać i regularnie uzupełniać poziom płynu.
Raz w roku wymienić płyn. Wymienić płyn, jeśli
zawiera wodę.
Okresowo sprawdzać stan przewodów
elastycznych oraz uszczelnienie układu
hydraulicznego.
Pompa i silnik
Są bezobsługowe: łożyska są nasmarowane
trwale, natomiast łożyska pompy są smarowane
tłoczonym olejem.
Smarowanie
Osie skrzyni ładunkowej oraz siłownika nie mają
smarownic. Regularnie smarować zawiasy i
uchwyty burt bocznych oraz zaczepy tylnej burty.
Niezależna rama zabudowy i skrzynia
ładunkowa
Zalecamy częste mycie skrzyni ładunkowej
strumieniem wody, co zapewnia jej większą
trwałość.
Ubytki farby należy jak najszybciej uzupełniać,
aby uniknąć rozprzestrzeniania się rdzy.
Po 8 miesiącach eksploatacji należy
skontrolować moment dokręcenia
połączenia podwozia z konstrukcją (zgodnie z
zaleceniami producenta nadwozia).
Czyszczenie zaworu suwakowego
► Poluzować pokrywę 244A , uważając na kulkę
i wyjmując ją.
► Używając szerokiego wkrętaka, odkręcić
zespół śruby banjo/tłoka.► Sprawdzić, czy tłok swobodnie się przesuwa, i usunąć wszelkie ciała obce. Za pomocą
magnesu usunąć wszelkie metalowe opiłki.
► Zamontować zespół i upewnić się, że tłok swobodnie się przesuwa. Przytrzymać kulkę,
używając niewielkiej ilości smaru na pokrywie w
celu ponownego zamontowania.
► Odpowietrzyć moduł hydrauliczny .
Odpowietrzanie modułu
hydraulicznego
► Odkręcić pokrywę sześciokątną 257.► Poluzować śrubę wewnętrzną 587 o pół
obrotu, używając klucza sześciokątnego 6 mm.
► Uruchomić moduł na kilka sekund, naciskając przycisk podnoszenia.
Wywrotka nie podniesie się lub będzie się
podnosić bardzo powoli. Jeśli olej zacznie
wyciekać przez otwór, oznacza to, że moduł jest
odpowietrzony.
► Ponownie dokręcić śrubę 587 i założyć
pokrywę 257. Sprawdzić, czy wywrotka
opuszcza się prawidłowo.
Szczegółowy schemat zespołu
hydraulicznego UD2386

158
Informacje szczególne

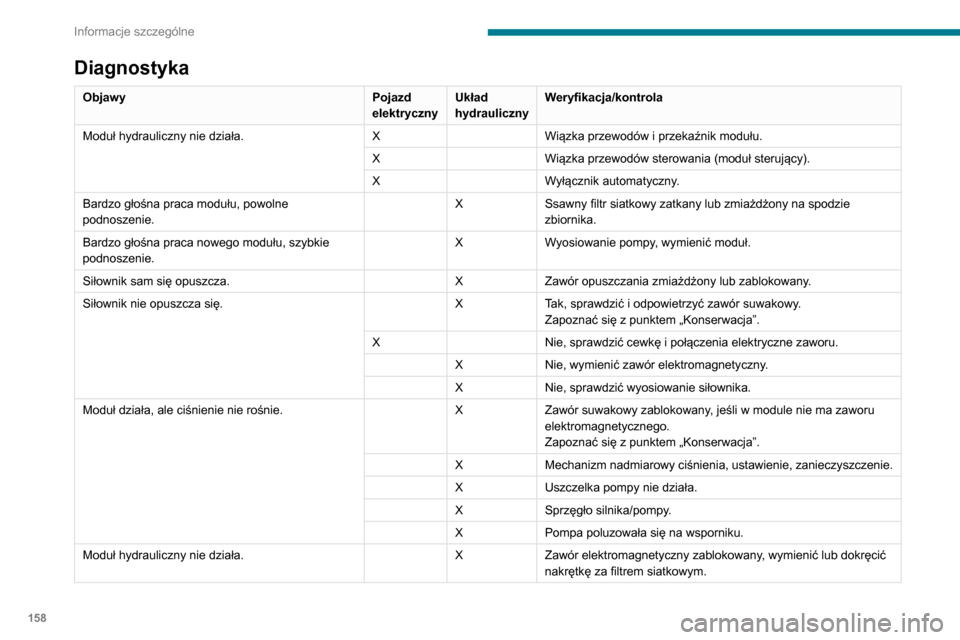

Diagnostyka
ObjawyPojazd
elektrycznyUkład
hydrauliczny Weryfikacja/kontrola
Moduł hydrauliczny nie działa. XWiązka przewodów i przekaźnik modułu.
X Wiązka przewodów sterowania (moduł sterujący).
X Wyłącznik automatyczny.
Bardzo głośna praca modułu, powolne
podnoszenie. X
Ssawny filtr siatkowy zatkany lub zmiażdżony na spodzie
zbiornika.
Bardzo głośna praca nowego modułu, szybkie
podnoszenie. X
Wyosiowanie pompy, wymienić moduł.
Siłownik sam się opuszcza. XZawór opuszczania zmiażdżony lub zablokowany.
Siłownik nie opuszcza się. XTak, sprawdzić i odpowietrzyć zawór suwakowy.
Zapoznać się z punktem „Konserwacja”.
X Nie, sprawdzić cewkę i połączenia elektryczne zaworu.
X Nie, wymienić zawór elektromagnetyczny.
X Nie, sprawdzić wyosiowanie siłownika.
Moduł działa, ale ciśnienie nie rośnie. XZawór suwakowy zablokowany, jeśli w module nie ma zaworu
elektromagnetycznego.
Zapoznać się z punktem „Konserwacja”.
X Mechanizm nadmiarowy ciśnienia, ustawienie, zanieczyszczenie.
X Uszczelka pompy nie działa.
X Sprzęgło silnika/pompy.
X Pompa poluzowała się na wsporniku.
Moduł hydrauliczny nie działa. XZawór elektromagnetyczny zablokowany, wymienić lub dokręcić
nakrętkę za filtrem siatkowym.
