Informacje praktyczne
W innych wersjach drugi przycisk zastąpiono bezpiecznikiem –
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Zgodne paliwa
Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dozwolone jest stosowanie wyłącznie
dodatków do oleju napędowego
zgodnych z normą B715000.
Paliwo
Pojemność zbiornika paliwa wynosi około 90 l.
Dostępne są również zbiorniki o pojemności 60 i
120 litrów, w zależności od wersji silnika.
Minimalny poziom paliwa
Po osiągnięciu poziomu E (pusty zbiornik)
zapali się ta kontrolka.
W takim przypadku pozostaje około 10 albo 12
litrów rezerwy paliwa, zależnie od pojemności
zbiornika i silnika samochodu.
Należy jak najszybciej zatankować paliwo, aby
uniknąć kłopotów związanych z przerwaniem
zasilania.
Tankowanie paliwa
Tankowanie paliwa należy wykonywać przy
wyłączonym silniku .
► Otworzyć klapkę wlewu paliwa.► Przytrzymać jedną ręką czarny korek wlewu.► Drugą ręką włożyć kluczyk i obrócić go w lewo.

► Odkręcić czarny korek wlewu i zawiesić go na zaczepie umieszczonym na wewnętrznej
stronie klapki wlewu.
Etykieta naklejona na wewnętrznej stronie klapki
wlewu zawiera informacje o tym, jakiego typu
paliwa należy używać.
Nie dolewać paliwa po trzecim odcięciu dopływu,
ponieważ może to spowodować usterki.
► Po zatankowaniu paliwa przykręcić czarny korek wlewu i zamknąć klapkę.
W pojeździe z układem Stop i Start nigdy
nie tankować paliwa, gdy silnik działa w
trybie STOP. Bezwzględnie wyłączyć zapłon
kluczykiem.
Układ paliwowy wyłączony
W razie kolizji mechanizm automatycznie odcina
dopływ paliwa do silnika oraz zasilanie pojazdu.
Włącza światła awaryjne i lampki sufitowe oraz
odryglowuje drzwi.
Po uderzeniu oraz przed przywróceniem
dopływu i zasilania sprawdzić, czy nie
ma wycieku paliwa lub iskier, aby uniknąć
ryzyka pożaru.


► Aby przywrócić dopływ paliwa, nacisnąć pierwszy przycisk z przodu, po prawej stronie.

► Następnie, aby przywrócić zasilanie, nacisnąć drugi przycisk w komorze akumulatora,
pod podłogą (Minibus).

97
Informacje praktyczne

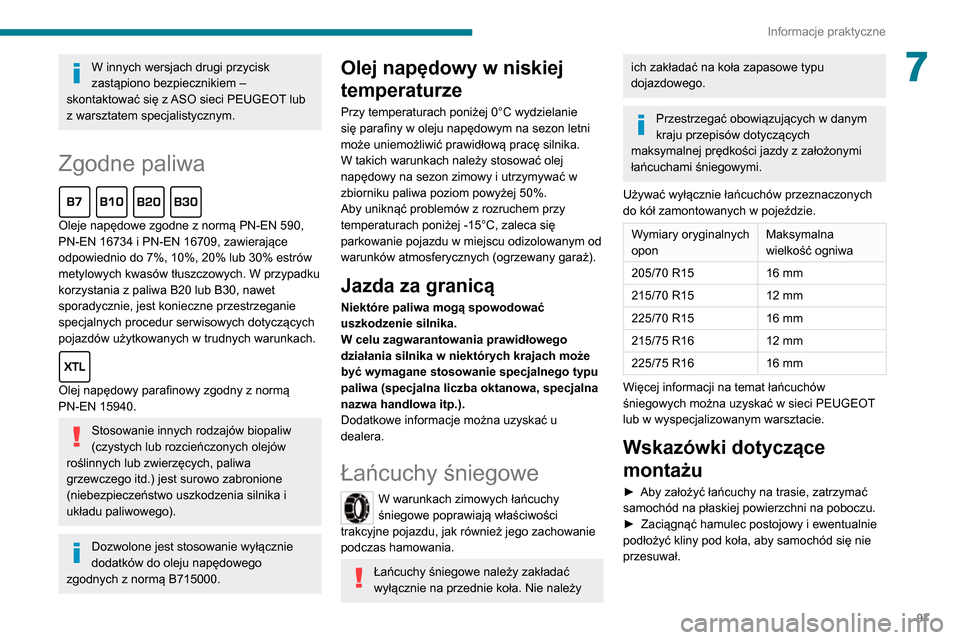

7W innych wersjach drugi przycisk
zastąpiono bezpiecznikiem –
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Zgodne paliwa
Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dozwolone jest stosowanie wyłącznie
dodatków do oleju napędowego
zgodnych z normą B715000.
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wydzielanie
się parafiny w oleju napędowym na sezon letni
może uniemożliwić prawidłową pracę silnika.
W takich warunkach należy stosować olej
napędowy na sezon zimowy i utrzymywać w
zbiorniku paliwa poziom powyżej 50%.
Aby uniknąć problemów z rozruchem przy
temperaturach poniżej -15°C, zaleca się
parkowanie pojazdu w miejscu odizolowanym od
warunków atmosferycznych (ogrzewany garaż).
Jazda za granicą
Niektóre paliwa mogą spowodować
uszkodzenie silnika.
W celu zagwarantowania prawidłowego
działania silnika w niektórych krajach może
być wymagane stosowanie specjalnego typu
paliwa (specjalna liczba oktanowa, specjalna
nazwa handlowa itp.).
Dodatkowe informacje można uzyskać u
dealera.
Łańcuchy śniegowe
W warunkach zimowych łańcuchy
śniegowe poprawiają właściwości
trakcyjne pojazdu, jak również jego zachowanie
podczas hamowania.
Łańcuchy śniegowe należy zakładać
wyłącznie na przednie koła. Nie należy
ich zakładać na koła zapasowe typu
dojazdowego.
Przestrzegać obowiązujących w danym
kraju przepisów dotyczących
maksymalnej prędkości jazdy z założonymi
łańcuchami śniegowymi.
Używać wyłącznie łańcuchów przeznaczonych
do kół zamontowanych w pojeździe.
Wymiary oryginalnych
opon Maksymalna
wielkość ogniwa
205/70 R15 16 mm
215/70 R15 12 mm
225/70 R15 16 mm
215/75 R16 12 mm
225/75 R16 16 mm
Więcej informacji na temat łańcuchów
śniegowych można uzyskać w sieci PEUGEOT
lub w wyspecjalizowanym warsztacie.
Wskazówki dotyczące
montażu
► Aby założyć łańcuchy na trasie, zatrzymać samochód na płaskiej powierzchni na poboczu.► Zaciągnąć hamulec postojowy i ewentualnie podłożyć kliny pod koła, aby samochód się nie
przesuwał.

98
Informacje praktyczne

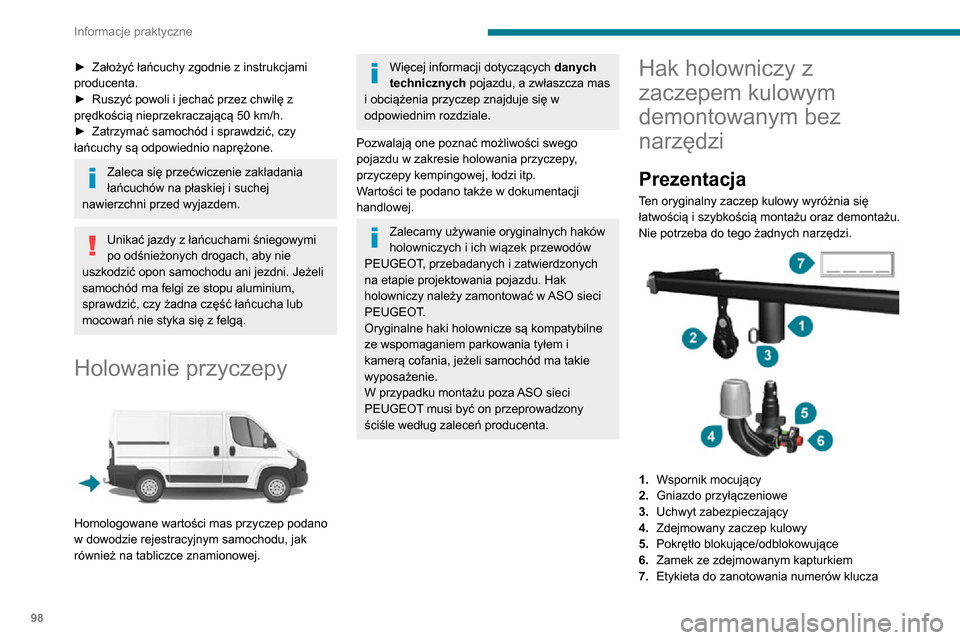

► Założyć łańcuchy zgodnie z instrukcjami producenta.► Ruszyć powoli i jechać przez chwilę z prędkością nieprzekraczającą 50 km/h.► Zatrzymać samochód i sprawdzić, czy łańcuchy są odpowiednio naprężone.
Zaleca się przećwiczenie zakładania
łańcuchów na płaskiej i suchej
nawierzchni przed wyjazdem.
Unikać jazdy z łańcuchami śniegowymi
po odśnieżonych drogach, aby nie
uszkodzić opon samochodu ani jezdni. Jeżeli
samochód ma felgi ze stopu aluminium,
sprawdzić, czy żadna część łańcucha lub
mocowań nie styka się z felgą.
Holowanie przyczepy

Homologowane wartości mas przyczep podano
w dowodzie rejestracyjnym samochodu, jak
również na tabliczce znamionowej.
Więcej informacji dotyczących danych
technicznych pojazdu, a zwłaszcza mas
i obciążenia przyczep znajduje się w
odpowiednim rozdziale.
Pozwalają one poznać możliwości swego
pojazdu w zakresie holowania przyczepy,
przyczepy kempingowej, łodzi itp.
Wartości te podano także w dokumentacji
handlowej.
Zalecamy używanie oryginalnych haków
holowniczych i ich wiązek przewodów
PEUGEOT, przebadanych i zatwierdzonych
na etapie projektowania pojazdu. Hak
holowniczy należy zamontować w ASO sieci
PEUGEOT.
Oryginalne haki holownicze są kompatybilne
ze wspomaganiem parkowania tyłem i
kamerą cofania, jeżeli samochód ma takie
wyposażenie.
W przypadku montażu poza ASO sieci
PEUGEOT musi być on przeprowadzony
ściśle według zaleceń producenta.
Hak holowniczy z
zaczepem kulowym
demontowanym bez
narzędzi
Prezentacja
Ten oryginalny zaczep kulowy wyróżnia się
łatwością i szybkością montażu oraz demontażu.
Nie potrzeba do tego żadnych narzędzi.


1. Wspornik mocujący
2. Gniazdo przyłączeniowe
3. Uchwyt zabezpieczający
4. Zdejmowany zaczep kulowy
5. Pokrętło blokujące/odblokowujące
6. Zamek ze zdejmowanym kapturkiem
7. Etykieta do zanotowania numerów klucza

99
Informacje praktyczne
7Więcej informacji dotyczących danych
technicznych pojazdu, w szczególności
mas przyczep, znajduje się w odpowiednim
rozdziale.


A. Położenie zablokowane. Pokrętło styka się z
zaczepem kulowym (brak odstępu).
B. Położenie odblokowane . Pokrętło nie styka
się z zaczepem kulowym (odległość około
5 mm).
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Przed każdym użyciem
Sprawdzić, czy zaczep kulowy jest
prawidłowo zamontowany, tj. czy:
– zielony znak na pokrętle pokrywa się z zielonym znakiem na zaczepie;– pokrętło styka się z zaczepem;– zamek jest zablokowany , klucz jest wyjęty i nie można poruszyć pokrętłem;– zaczep kulowy nie może poruszać się we wsporniku (spróbować poruszać nim ręką).
W trakcie użytkowania
Nigdy nie zwalniać blokady, dopóki do
zaczepu kulowego jest podłączona
przyczepa albo jest na nim zamontowany
bagażnik.
Nigdy nie przekraczać dopuszczalnej
maksymalnej masy całkowitej (MTAC)
pojazdu, masy przyczepy i masy całkowitej
zespołu pojazdów (MTRA).
Po zakończeniu użytkowania
Podczas jazdy bez przyczepy lub bagażnika
zaczep kulowy powinien być zdemontowany,
a zaślepka włożona we wspornik. Dotyczy
to zwłaszcza przypadku, gdy zaczep kulowy
mógłby zasłaniać tablicę rejestracyjną albo
światła.
Montaż zaczepu kulowego

► Wyjąć zaślepkę ochronną ze wspornika pod tylnym zderzakiem.► Włożyć koniec zaczepu kulowego 4 we
wspornik 1 i popchnąć go w górę. Zaczep
zablokuje się automatycznie.
Pokrętło 5 wykonuje ćwierć obrotu w lewo.
Uważać, aby nie trzymać dłoni w pobliżu.


► Sprawdzić, czy mechanizm jest prawidłowo zablokowany (w położeniu A).► Zamknąć zamek 6 za pomocą klucza.

100
Informacje praktyczne
W wersjach o wysokości H3 nie można zamontować relingów ani bagażnika
dachowego.
Ściśle przestrzegać przepisów dotyczących
maksymalnej objętości przewożonego
ładunku.
Więcej informacji dotyczących danych
technicznych pojazdu, w szczególności
wymiarów, znajduje się w odpowiednim
rozdziale.
Pokrywa komory silnika
Otwieranie
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka zranienia związanego z
automatycznym włączeniem trybu START.
Wewnątrz
Tę czynność można wykonać tylko wtedy,
gdy samochód nie jedzie, a drzwi kierowcy są
otwarte.


y=DZV]HZ\MPRZ\
D

101
Informacje praktyczne
7W wersjach o wysokości H3 nie można
zamontować relingów ani bagażnika
dachowego.
Ściśle przestrzegać przepisów dotyczących
maksymalnej objętości przewożonego
ładunku.
Więcej informacji dotyczących danych
technicznych pojazdu, w szczególności
wymiarów, znajduje się w odpowiednim
rozdziale.
Pokrywa komory silnika
Otwieranie
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka zranienia związanego z
automatycznym włączeniem trybu START.
Wewnątrz
Tę czynność można wykonać tylko wtedy,
gdy samochód nie jedzie, a drzwi kierowcy są
otwarte.


► Pociągnąć do siebie dźwignię znajdującą się z boku deski rozdzielczej.
Na zewnątrz

► Popchnąć do góry dźwignię znajdującą się nad kratą wlotu powietrza i unieść pokrywę
komory silnika.
Nie otwierać pokrywy komory silnika w
przypadku silnego wiatru.
Jeżeli silnik jest gorący, ostrożnie operować
dźwignią i podpórką, aby się nie oparzyć.


► Odczepić podpórkę, obrócić ją i umieścić najpierw w pierwszym otworze, a potem w
drugim.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się wody
(deszcz, mycie itp.) do komory silnika.

102
Informacje praktyczne
Konieczność uzupełniania oleju silnikowego między przeglądami (lub wymianami) jest rzeczą
normalną. Zaleca się kontrolowanie poziomu i
uzupełnianie oleju co 5000 km.
Aby zapewnić sprawność silnika i układu oczyszczania spalin, nie należy stosować
dodatków do oleju silnikowego.
Kontrola za pomocą ręcznego
wskaźnika poziomu
Umiejscowienie wskaźnika poziomu pokazano
na odpowiedniej ilustracji przedstawiającej
wnętrze komory silnika.
► Chwycić wskaźnik za kolorową nasadkę i wyjąć go całkowicie.► Wytrzeć wskaźnik za pomocą czystej szmatki niepozostawiającej włókien.

► Wsunąć wskaźnik poziomu na miejsce, do oporu, a następnie ponownie go wyjąć
i sprawdzić poziom wzrokowo. Poziom jest
prawidłowy, gdy lustro oleju znajduje się między
oznaczeniami A (maksimum) i B (minimum).
Nie uruchamiać silnika, gdy lustro oleju
silnikowego znajduje się:
Zamykanie pokrywy komory
silnika
► Przed zamknięciem pokrywy komory silnika umieścić podpórkę z powrotem w zatrzasku.► Opuścić pokrywę i pozwolić jej opaść pod własnym ciężarem w ostatniej fazie zamykania.
Sprawdzić, czy pokrywa jest zablokowana.
Silniki Diesla


1.Zbiornik płynu do spryskiwaczy szyb i
reflektorów
2. Zbiornik płynu do układu kierowniczego ze
wspomaganiem
3. Zbiornik płynu chłodzącego
4. Zbiornik płynu hamulcowego i sprzęgła
5. Filtr oleju napędowego
6.Skrzynka bezpieczników
7. Filtr powietrza
8. Wskaźnik poziomu oleju
9. Korek wlewu oleju silnikowego
Zaciski akumulatora:
+ Metalowy zacisk dodatni
- Metalowy zacisk ujemny (masa)
W obwodzie oleju napędowego panuje
bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie
trzeba wykonywać wyłącznie w ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Kontrola poziomów
Należy kontrolować wszystkie poniższe poziomy
płynów według planu przeglądów producenta:
Jeżeli to konieczne, uzupełniać poziom, o ile nie
ma przeciwwskazań.
W przypadku znacznego spadku poziomu płynu
należy skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym w celu
skontrolowania danego układu.
Płyny muszą spełniać wymagania
producenta i odpowiadać specyfikacjom
silnika.
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń), a
wentylator układu chłodzenia może się
włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Jeśli jest konieczne wymontowanie/
zamontowanie osłony silnika, obchodzić
się z nią ostrożnie, aby nie uszkodzić
zaczepów mocujących.
Zużyte oleje i płyny
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla zdrowia
i bardzo korozyjna.
Nie należy wylewać zużytego oleju i płynów do ścieków lub na podłoże.
Zużyty olej należy wlać do odpowiednich,
przeznaczonych do tego celu pojemników
w ASO sieci PEUGEOT lub warsztacie
specjalistycznym.
Olej silnikowy
Poziom oleju należy sprawdzać na równej
nawierzchni i po upływie co najmniej
30 minut od wyłączenia silnika, używając ręcznego wskaźnika poziomu.
