143

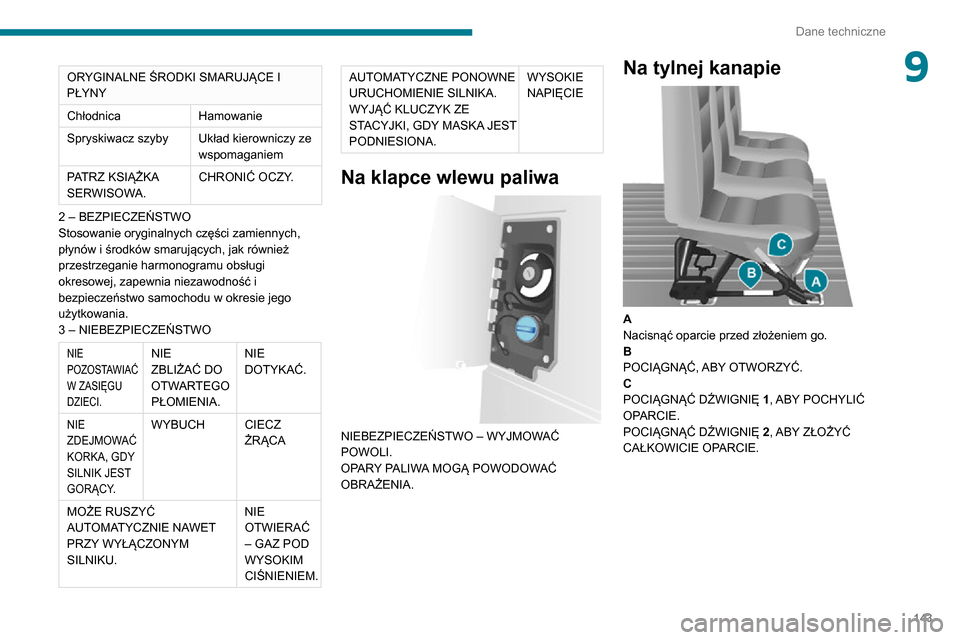

Dane techniczne
9ORYGINALNE ŚRODKI SMARUJĄCE I
PŁYNY
ChłodnicaHamowanie
Spryskiwacz szyby Układ kierowniczy ze
wspomaganiem
PATRZ KSIĄŻKA
SERWISOWA. CHRONIĆ OCZY.
2 – BEZPIECZEŃSTWO
Stosowanie oryginalnych części zamiennych,
płynów i środków smarujących, jak również
przestrzeganie harmonogramu obsługi
okresowej, zapewnia niezawodność i
bezpieczeństwo samochodu w okresie jego
użytkowania.
3 – NIEBEZPIECZEŃSTWO
NIE
POZOSTAWIAĆ
W ZASIĘGU
DZIECI.NIE
ZBLIŻAĆ DO
OTWARTEGO
PŁOMIENIA. NIE
DOTYKAĆ.
NIE
ZDEJMOWAĆ
KORKA, GDY
SILNIK JEST
GORĄCY.WYBUCH
CIECZ
ŻRĄCA
MOŻE RUSZYĆ
AUTOMATYCZNIE NAWET
PRZY WYŁĄCZONYM
SILNIKU. NIE
OTWIERAĆ
– GAZ POD
WYSOKIM
CIŚNIENIEM.
AUTOMATYCZNE PONOWNE
URUCHOMIENIE SILNIKA.
WYJĄĆ KLUCZYK ZE
STACYJKI, GDY MASKA JEST
PODNIESIONA.WYSOKIE
NAPIĘCIE
Na klapce wlewu paliwa

NIEBEZPIECZEŃSTWO – WYJMOWAĆ
POWOLI.
OPARY PALIWA MOGĄ POWODOWAĆ
OBRAŻENIA.
Na tylnej kanapie

A
Nacisnąć oparcie przed złożeniem go.
B
POCIĄGNĄĆ, ABY OTWORZYĆ.
C
POCIĄGNĄĆ DŹWIGNIĘ
1, ABY POCHYLIĆ
OPARCIE.
POCIĄGNĄĆ DŹWIGNIĘ 2, ABY ZŁOŻYĆ
CAŁKOWICIE OPARCIE.

144
Dane techniczne

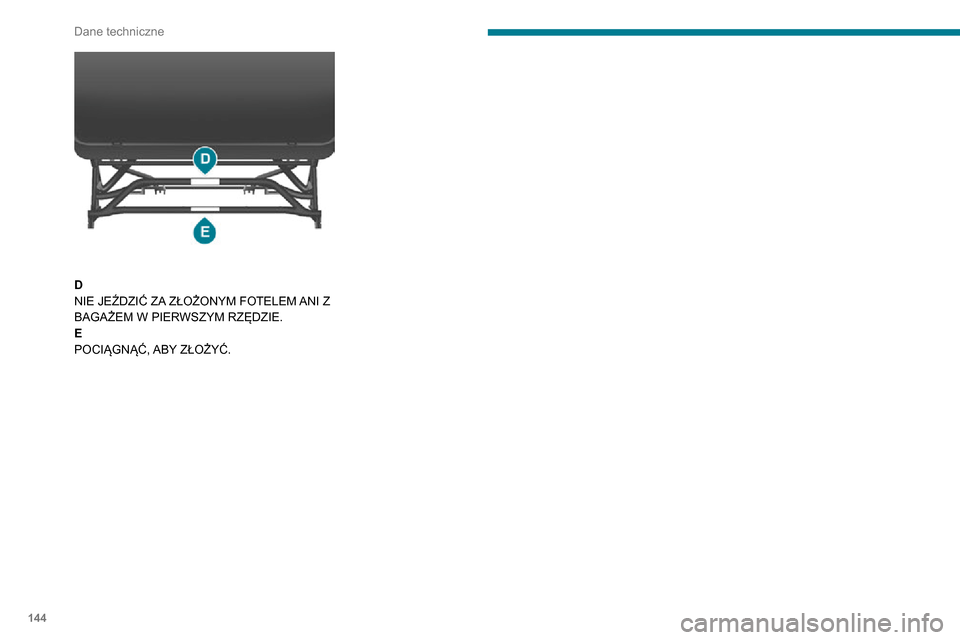

D
NIE JEŹDZIĆ ZA ZŁOŻONYM FOTELEM ANI Z
BAGAŻEM W PIERWSZYM RZĘDZIE.
E
POCIĄGNĄĆ, ABY ZŁOŻYĆ.

145
Informacje szczególne
10Kabina przedłużona
W niektórych wersjach jest dostępna kabina przedłużona.
Znajdują się w niej kanapa,
pasy bezpieczeństwa, schowek i
szyby boczne.
Jest ona oddzielona od przestrzeni ładunkowej
bardzo wytrzymałą przegrodą, która zapewnia
komfort i bezpieczeństwo.
Kanapa tylna

Ta ergonomiczna kanapa ma cztery miejsca.
Schowek

Pod kanapą znajduje się schowek.
Od strony kabiny przechylić siedzisko do przodu,
aby uzyskać do niego dostęp.
Nie przechylać siedziska kanapy
podczas przewożenia ładunku.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Przestrzeń ładunkowa z tyłu jest
przeznaczona wyłącznie do przewożenia
towarów.
Zalecamy ustawić towary lub ciężkie
przedmioty z przodu przestrzeni ładunkowej
(przy kabinie) oraz przymocować je do
zaczepów w podłodze za pomocą pasów.
Foteliki dziecięce
Nie instalować fotelików dziecięcych,
podstawek podwyższających, gondoli lub
nosidełek na tylnych siedzeniach w kabinie.
Podwozie z kabiną /
platforma z kabiną
Podwozie z kabiną i platforma z kabiną to wersje wyposażone w
kabinę, platformę i odpowiednie
światła tylne.
Dostępne są także następujące warianty:
– podwozie z podwójną kabiną,– wywrotka
Więcej informacji na temat tych
wariantów można znaleźć w
odpowiednim punkcie instrukcji.
Wymiana żarówki
Więcej informacji na temat typów
żarówek znajduje się w odpowiednim
rozdziale.

146
Informacje szczególne
Wymiary podwozia z kabiną



Wartości wymiarów podano w milimetrach. L1L2L2S L3L4
L Długość całkowita 4,9085,3585,7085,9436,308

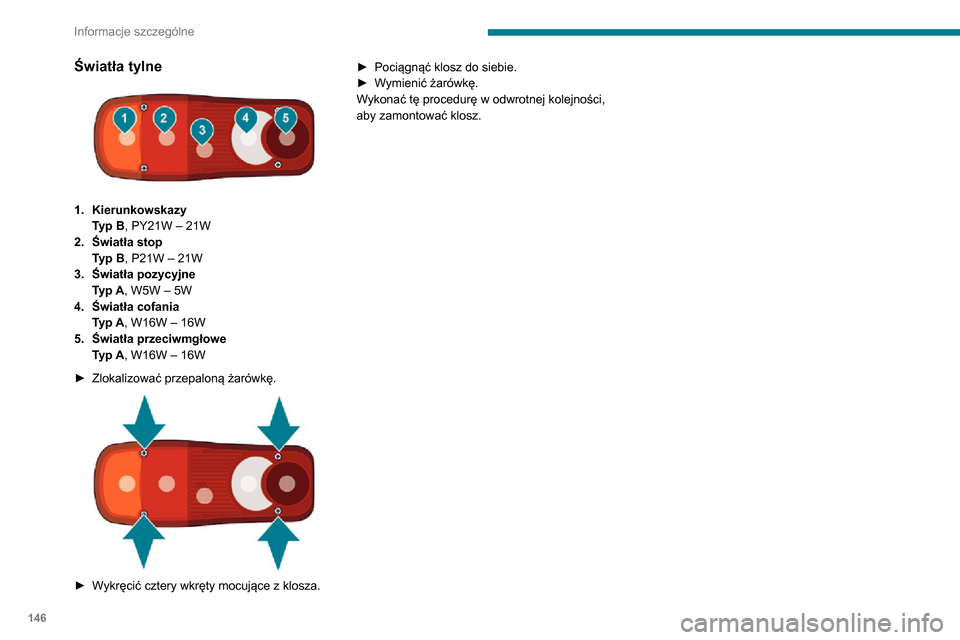

Światła tylne

1.Kierunkowskazy
Typ B, PY21W – 21W
2. Światła stop
Typ B, P21W – 21W
3. Światła pozycyjne
Typ A, W5W – 5W
4. Światła cofania
Typ A, W16W – 16W
5. Światła przeciwmgłowe
Typ A, W16W – 16W
► Zlokalizować przepaloną żarówkę.

► Wykręcić cztery wkręty mocujące z klosza.
► Pociągnąć klosz do siebie.► Wymienić żarówkę.Wykonać tę procedurę w odwrotnej kolejności,
aby zamontować klosz.

147
Informacje szczególne

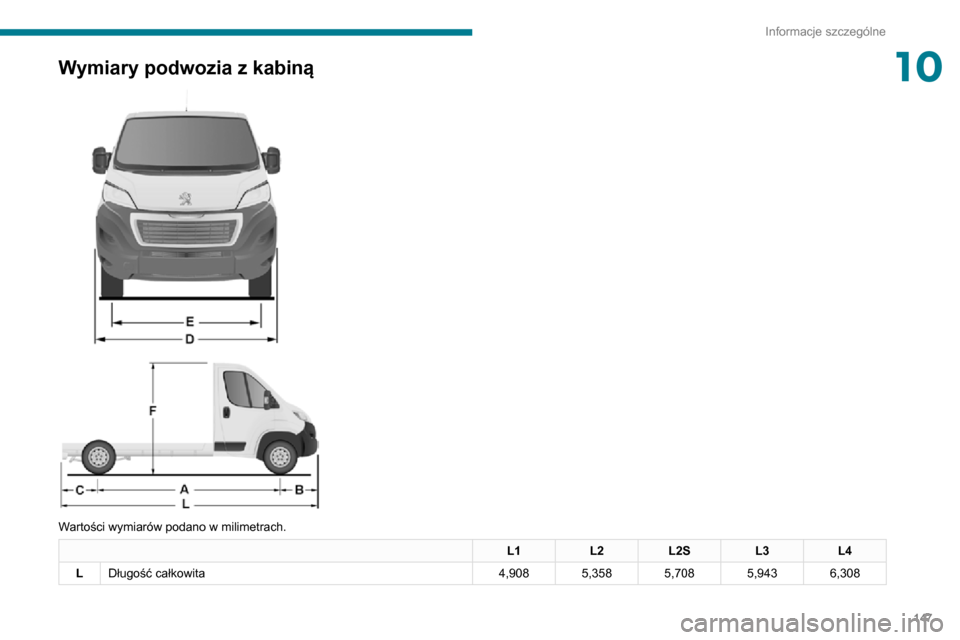

10Wymiary podwozia z kabiną


Wartości wymiarów podano w milimetrach.
L1L2L2S L3L4
L Długość całkowita 4,9085,3585,7085,9436,308

148
Informacje szczególne
Wymiary platformy z kabiną



Wartości wymiarów podano w milimetrach. L1L2L2SL3L4
L Długość całkowita
5 2935 7436 0936 3286 693

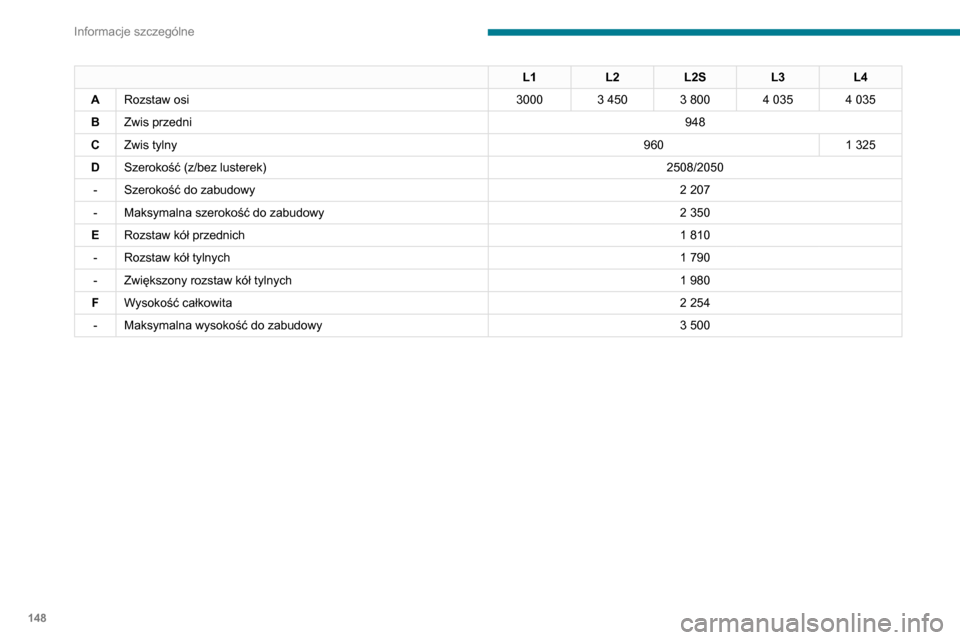

L1 L2L2S L3L4
A Rozstaw osi 3000
3 4503 8004 0354 035
BZwis przedni 948
C Zwis tylny 960
1 325
DSzerokość (z/bez lusterek) 2508/2050
- Szerokość do zabudowy
2 207
-Maksymalna szerokość do zabudowy2 350
E Rozstaw kół przednich1 810
-Rozstaw kół tylnych1 790
-Zwiększony rozstaw kół tylnych1 980
F Wysokość całkowita2 254
-Maksymalna wysokość do zabudowy3 500

149
Informacje szczególne

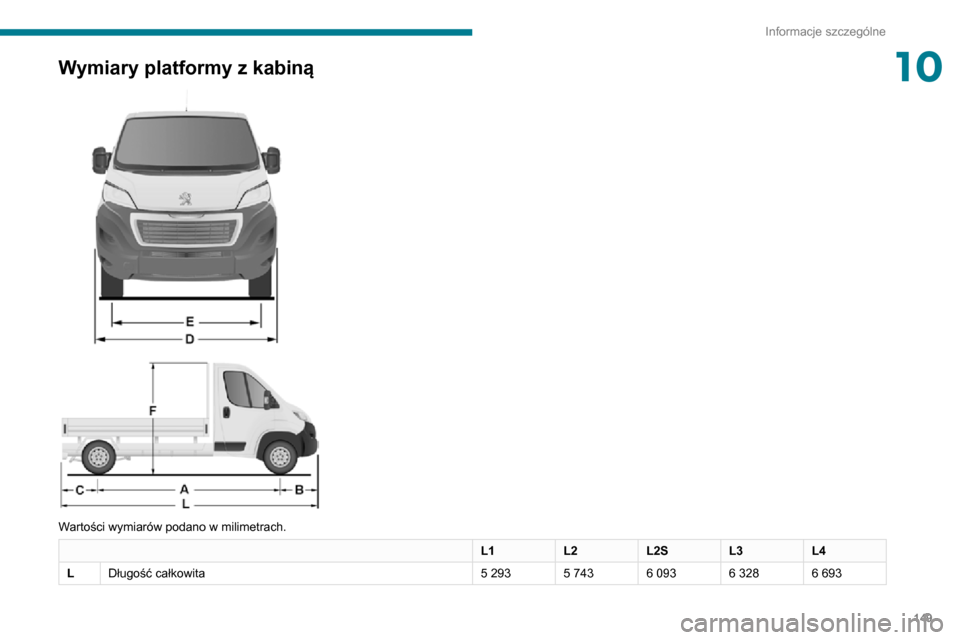

10Wymiary platformy z kabiną


Wartości wymiarów podano w milimetrach.
L1L2L2SL3L4
L Długość całkowita
5 2935 7436 0936 3286 693

150
Informacje szczególne
Kanapa tylna

Ta ergonomiczna kanapa ma cztery miejsca.
Schowek

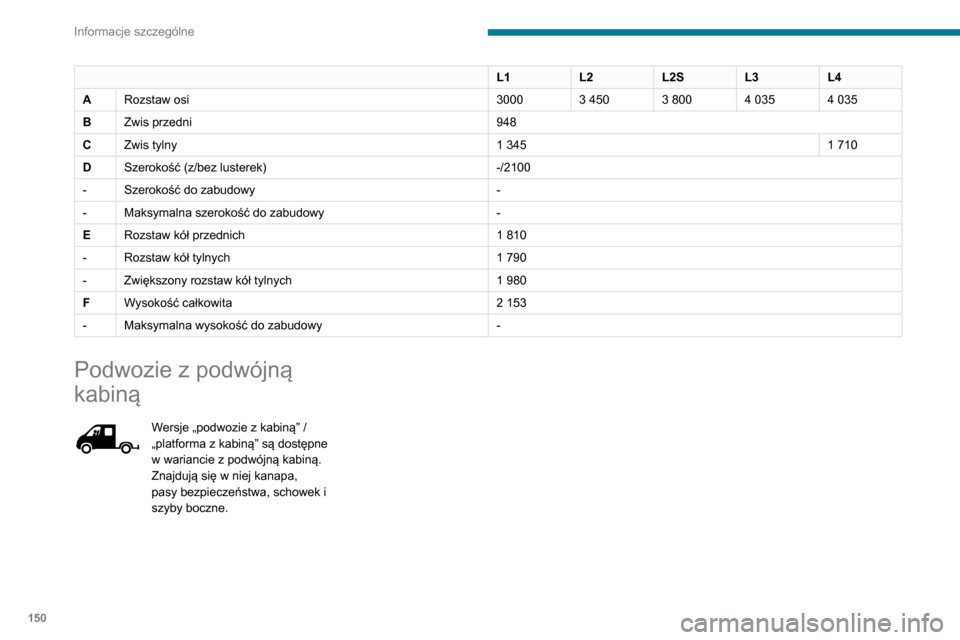

L1L2L2SL3L4
A Rozstaw osi 3000
3 4503 8004 0354 035
BZwis przedni 948
C Zwis tylny
1 3451 710
DSzerokość (z/bez lusterek) -/2100
- Szerokość do zabudowy -
- Maksymalna szerokość do zabudowy -
E Rozstaw kół przednich
1 810
-Rozstaw kół tylnych1 790
-Zwiększony rozstaw kół tylnych1 980
FWysokość całkowita2 153
-Maksymalna wysokość do zabudowy -
Podwozie z podwójną
kabiną
Wersje „podwozie z kabiną” / „platforma z kabiną” są dostępne
w wariancie z podwójną kabiną.
Znajdują się w niej kanapa,
pasy bezpieczeństwa, schowek i
szyby boczne.
