Häiriön sattuessa
8Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
–
Full LED-teknologian ajovalot
–


Huomiovalot, poikkeama
–

Sivusuuntavalot
–
Sivukohdevalot
–
3D-takavalot
–
Lisäjarruvalo
–

Rekisterikilven lamput
Kun tämäntyyppinen lamppu on
vaihdettava, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Älä kosketa Full LED -ajovaloja käsin -
sähköiskun vaara!

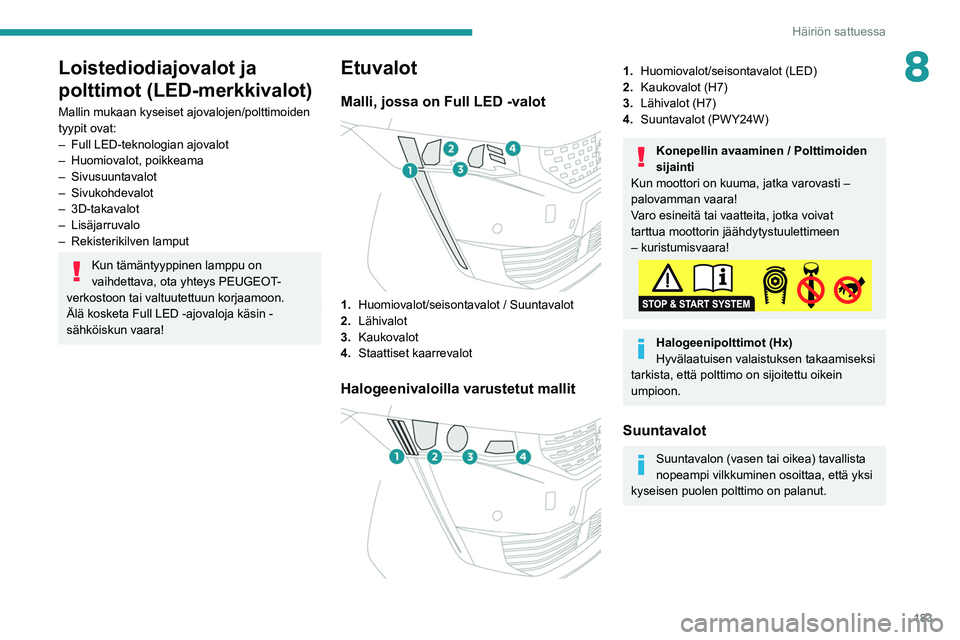

Etuvalot
Malli, jossa on Full LED -valot

1. Huomiovalot/seisontavalot / Suuntavalot
2. Lähivalot
3. Kaukovalot
4. Staattiset kaarrevalot
Halogeenivaloilla varustetut mallit

1.Huomiovalot/seisontavalot (LED)
2. Kaukovalot
  (H7)
3. Lähivalot
  (H7)
4. Suuntavalot (PWY24W)
Konepellin avaaminen / Polttimoiden
sijainti
Kun moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen
– kuristumisvaara!
Halogeenipolttimot (Hx)
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Suuntavalot
Suuntavalon (vasen tai oikea) tavallista
nopeampi vilkkuminen osoittaa, että yksi
kyseisen puolen polttimo on palanut.

184
Häiriön sattuessa

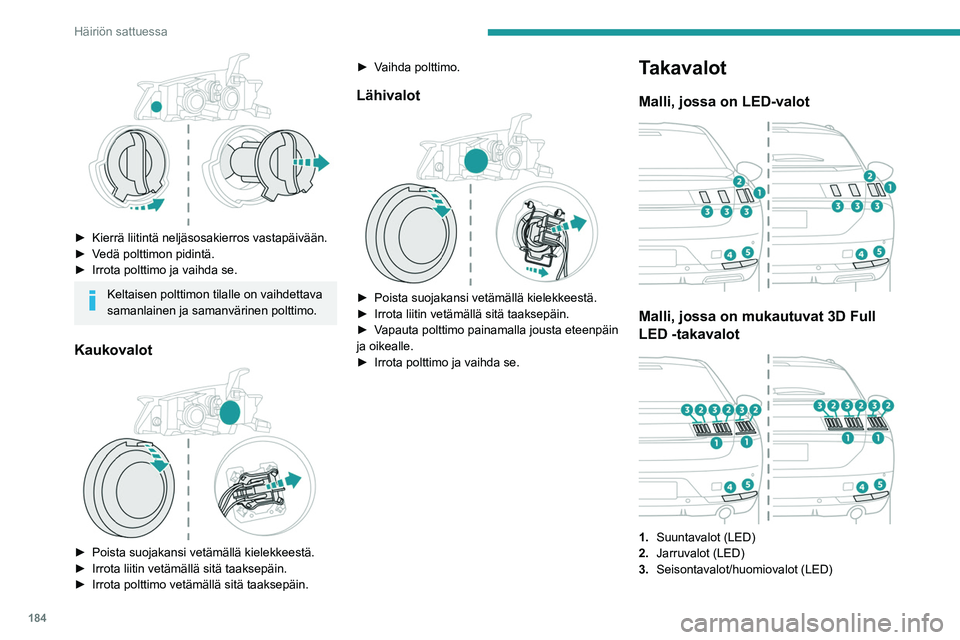

►  Kierrä liitintä neljäsosakierros vastapäivään.
►  Vedä   polttimon   pidintä.
►  Irrota
  polttimo   ja   vaihda   se.
Keltaisen polttimon tilalle on vaihdettava
samanlainen ja samanvärinen polttimo.
Kaukovalot

►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   liitin   vetämällä   sitä   taaksepäin.
►  Irrota
  polttimo   vetämällä   sitä   taaksepäin.►  Vaihda
  polttimo.
Lähivalot

►  Poista suojakansi vetämällä kielekkeestä.
►  Irrota   liitin   vetämällä   sitä   taaksepäin.
►  Vapauta
  polttimo   painamalla   jousta   eteenpäin  
ja oikealle.
► 

Irrota   polttimo   ja   vaihda   se.
Takavalot
Malli, jossa on LED-valot

Malli, jossa on mukautuvat 3D Full
LED -takavalot


1.Suuntavalot (LED)
2. Jarruvalot (LED)
3. Seisontavalot/huomiovalot (LED)

185
Häiriön sattuessa
84.Peruutusvalot (P21W)
5. Sumuvalot (P21W)
Peruutusvalot/sumuvalot

Peruutusvalot

Sumuvalot
Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta.
►  Vie
  kätesi   puskurin   alle.
►  Kierrä lampunkantaa neljänneskierros ja ota se ulos.
► Käännä   polttimoa   neljänneskierros   ja   vaihda  
se.
Varo koskemasta pakoputkistoon
polttimoa vaihtaessasi, jos sytytysvirran
katkaisemisesta on kulunut vain muutama
minuutti – palovammavaara!
Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepihdit ovat sulakerasian kannen takana.
Mallikohtaisia eroja:


►  Irrota kansi kiinnikkeistä vetämällä vasemmasta ylänurkasta ja sitten oikealta.
► 
Irrota   kansi   kokonaan.
►  Ota
  sulakepihdit   ulos   kotelostaan.


►  Avaa hansikaslokero.
►  Paina   sulakerasian   kannessa   olevaa  
kädensijaa.
► 

Laske   kansi   kokonaan   alas.
►  Ota
  sulakepihdit   ulos   kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on ehdottomasti:
►  Etsittävä  vian   syy   ja   korjattava   vika
►  Pysäytettävä
  kaikki   virran   kulutus
►  Pysäytettävä
  auto   ja   katkaistava   sytytysvirta
►  Etsittävä
  viallinen   sulake   sulakekaavioiden   ja  
-taulukoiden avulla.
Jos haluat vaihtaa sulakkeen, on tärkeää
noudattaa seuraavia:
► 

Käytettävä   sulakepihtejä   sulakkeen  
irrottamiseen ja tarkistettava langan kunto.
► 

Korvattava   aina   viallinen   sulake   uudella  
samankokoisella sulakkeella (samanvärinen),
muun virranvoimakkuuden käyttäminen voi
aiheuttaa toimintahäiriötä - tulipalovaara!

186
Häiriön sattuessa
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto PEUGEOT-
jälleenmyyjällä tai valtuutetussa korjaamossa.
Sulaketaulukot ja -kaaviot löytyvät
PEUGEOT-jälleenmyyjältä tai
valtuutetulta korjaamolta.
Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoosi. Ota yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.


Ehjä
Viallinen

Sulakepihdit
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien tietojen mukaisesti.
Tämä koskee erityisesti kaikkia laitteita,
joiden yhteiskulutus on yli 10 milliampeeria.

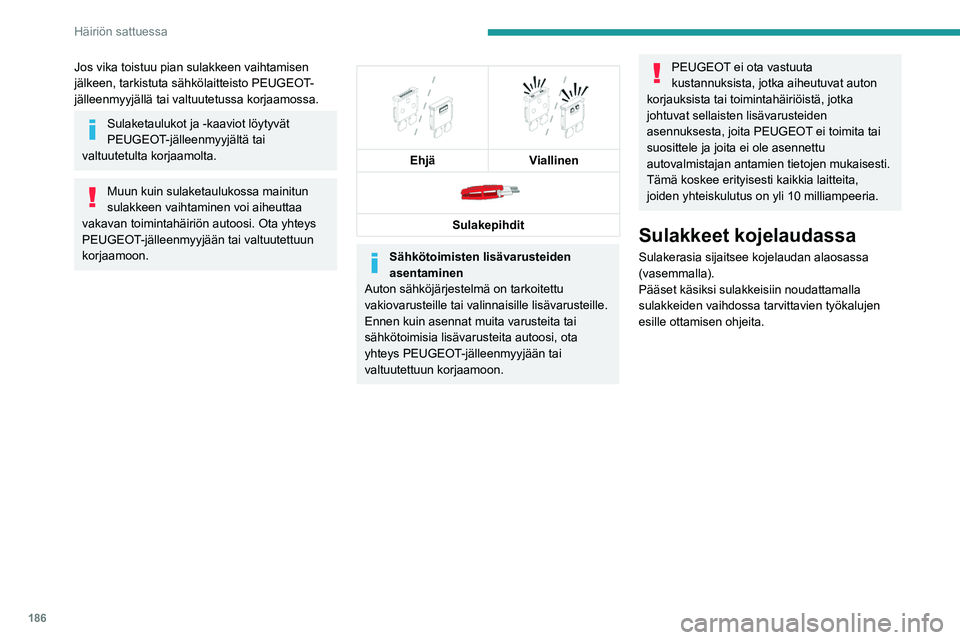

Sulakkeet kojelaudassa
Sulakerasia sijaitsee kojelaudan alaosassa
(vasemmalla).
Pääset käsiksi sulakkeisiin noudattamalla
sulakkeiden vaihdossa tarvittavien työkalujen
esille ottamisen ohjeita.

187
Häiriön sattuessa
8Sulaketaulukot

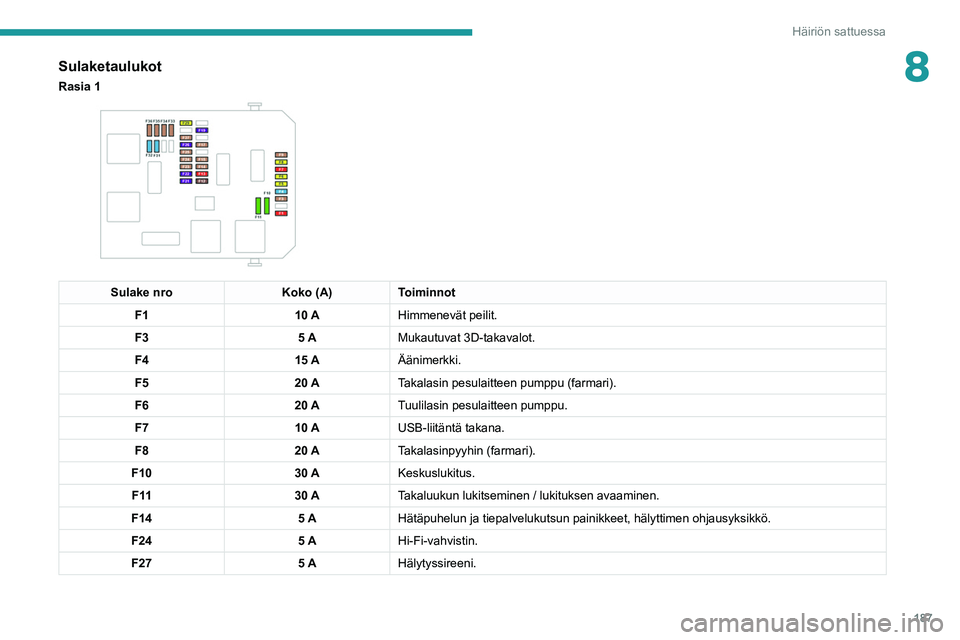

Rasia 1

Sulake nroKoko (A)Toiminnot
F1 10 AHimmenevät peilit.
F3 5 AMukautuvat 3D-takavalot.
F4 15 AÄänimerkki.
F5 20 ATakalasin pesulaitteen pumppu (farmari).
F6 20 ATuulilasin pesulaitteen pumppu.
F7 10 AUSB-liitäntä takana.
F8 20 ATakalasinpyyhin (farmari).
F10 30 AKeskuslukitus.
F 11 30 ATakaluukun lukitseminen / lukituksen avaaminen.
F14 5 AHätäpuhelun ja tiepalvelukutsun painikkeet, hälyttimen ohjausyk\
sikkö.
F24 5 AHi-Fi-vahvistin.
F27 5 AHälytyssireeni.

188
Häiriön sattuessa

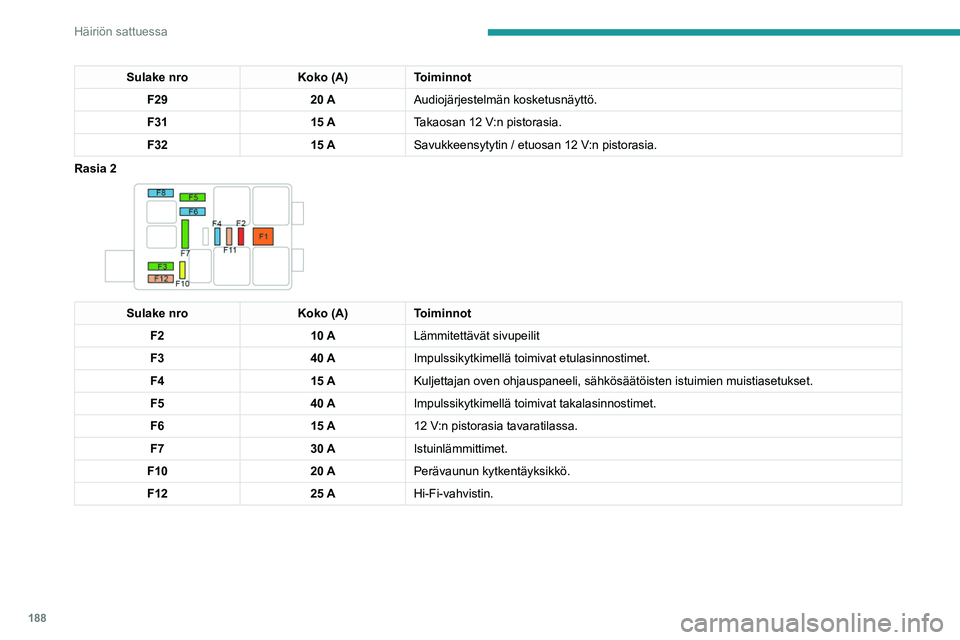

Sulake nroKoko (A)Toiminnot
F29 20 AAudiojärjestelmän kosketusnäyttö.
F31 15 ATakaosan 12
V:n pistorasia.
F32 15 ASavukkeensytytin / etuosan 12
V:n pistorasia.
Rasia 2


Sulake nro Koko (A)Toiminnot
F2 10 ALämmitettävät sivupeilit
F3 40 AImpulssikytkimellä toimivat etulasinnostimet.
F4 15 AKuljettajan oven ohjauspaneeli, sähkösäätöisten istuimien\
muistiasetukset.
F5 40 AImpulssikytkimellä toimivat takalasinnostimet.
F6 15 A12
V:n pistorasia tavaratilassa.
F7 30 AIstuinlämmittimet.
F10 20 APerävaunun kytkentäyksikkö.
F12 25 AHi-Fi-vahvistin.

189
Häiriön sattuessa

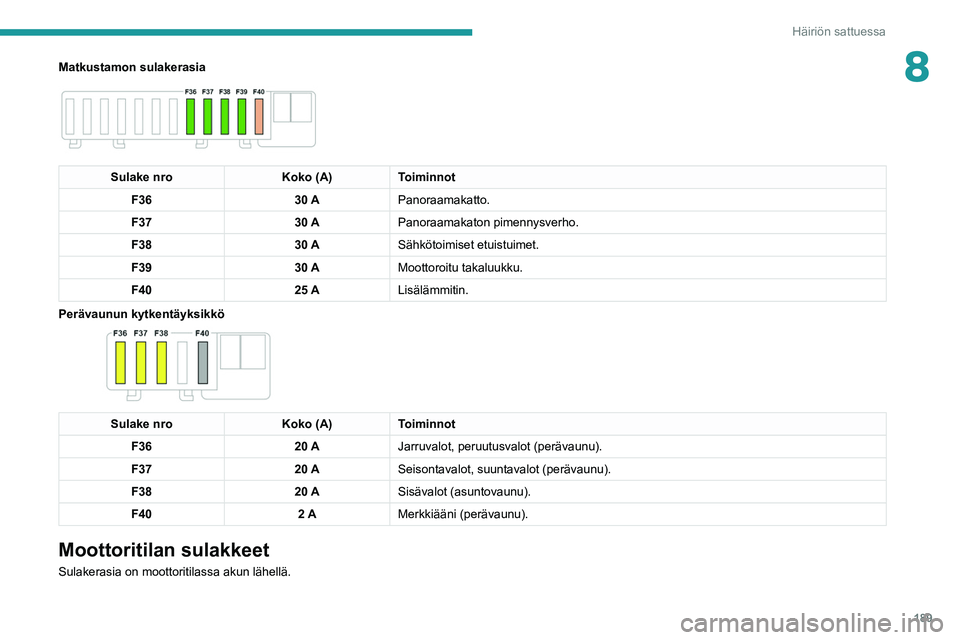

8Matkustamon sulakerasia

Sulake nroKoko (A)Toiminnot
F36 30 APanoraamakatto.
F37 30 APanoraamakaton pimennysverho.
F38 30 ASähkötoimiset etuistuimet.
F39 30 AMoottoroitu takaluukku.
F40 25 ALisälämmitin.
Perävaunun kytkentäyksikkö


Sulake nro Koko (A)Toiminnot
F36 20 AJarruvalot, peruutusvalot (perävaunu).
F37 20 ASeisontavalot, suuntavalot (perävaunu).
F38 20 ASisävalot (asuntovaunu).
F40 2 AMerkkiääni (perävaunu).
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.

190
Häiriön sattuessa
Sulakkeiden sijainti

►  Vapauta kaksi salpaa A.
►  Irrota   kansi.
►  Vaihda
  sulake.
►  Kun
  olet   valmis,   sulje   kansi   huolellisesti   ja  
kiinnitä kaksi salpaa A

, jotta sulakerasia on
kunnolla kiinni.

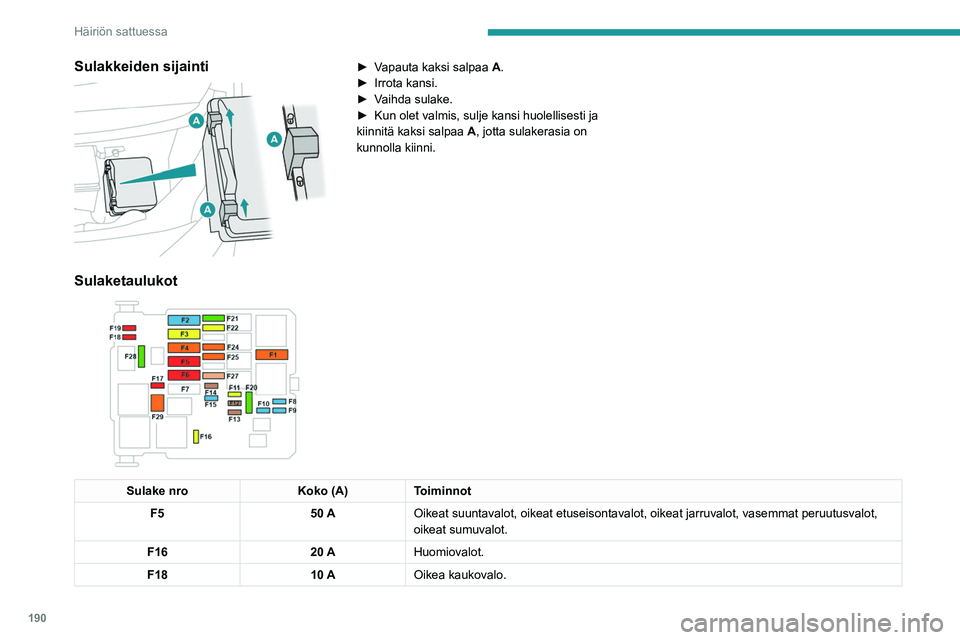

Sulaketaulukot

Sulake nro Koko (A)Toiminnot
F5 50 AOikeat suuntavalot, oikeat etuseisontavalot, oikeat jarruvalot, vasemmat\
peruutusvalot,
oikeat sumuvalot.
F16 20 AHuomiovalot.
F18 10 AOikea kaukovalo.
