2020 PEUGEOT 3008 Instrukcja obsługi (in Polish)

175
Jazda
6Należy zawsze kontrolować otoczenie
samochodu przed rozpoczęciem
manewru.
Jeżeli odległość poprzeczna między
pojazdem a miejscem parkingowym jest zbyt
duża, układ może nie być w stanie zmierzyć
dostępnego miejsca.
W trakcie manewrowania kierownica
wykonuje szybkie obroty, w związku z
czym nie należy jej chwytać ani wkładać rąk
między jej ramiona.
Należy uważać na wszelkie obiekty, które
mogą zablokować manewr (np. luźna odzież,
szaliki, krawaty), ponieważ może dojść do
obrażeń ciała!
Wspomaganie manewrów
parkowania równoległego
► Aby włączyć tę funkcję, podczas
parkowania wybrać „ Park Assist
” z
poziomu menu Driving/Samochód na ekranie
dotykowym.
► Ograniczyć prędkość pojazdu do
maksymalnie 20 km/h i wybrać „ Enter
parallel parking space
” na ekranie dotykowym.
Przy parkowaniu równoległym układ nie
sygnalizuje miejsc, których wielkość jest
wyraźnie mniejsza albo większa od gabarytu
samochodu.
► Włączyć kierunkowskaz po stronie
wjazdu na miejsce parkowania, aby
włączyć funkcję pomiaru. Należy jechać w
odległości od 0,5
m do 1,5 m od rzędu
zaparkowanych samochodów.
20► Prowadzić pojazd z prędkością poniżej
20 km/h zgodnie z instrukcjami, aż układ
znajdzie odpowiednie miejsce.
► Jechać powoli do przodu aż do
wyświetlenia komunikatu, któremu
towarzyszy sygnał dźwiękowy
, nakazującego
włączenie wstecznego biegu.
► Włączyć wsteczny bieg, puścić
kierownicę i ruszyć, nie przekraczając
prędkości 7 km/h.
Trwa manewr parkowania ze wspomaganiem.
7► Nie przekraczając prędkości 7 km/h,
jechać do przodu lub do tyłu, korzystając
z ostrzeżeń generowanych przez układ
wspomagania parkowania, aż zostanie
zasygnalizowane zakończenie manewru.
Zakończenie manewru zostaje
potwierdzone komunikatem i sygnałem
dźwiękowym.
System jest wyłączany: można przejąć kontrolę
nad pojazdem.
Wspomaganie manewrów
parkowania prostopadle do
osi jezdni
► Aby włączyć tę funkcję, podczas
parkowania wybrać „ Park Assist
” z
poziomu menu Driving/Samochód na ekranie
dotykowym.
► Ograniczyć prędkość pojazdu do
maksymalnie 20 km/h i wybrać „ Enter
bay parking space
” na ekranie dotykowym.
► Włączyć kierunkowskaz po stronie
wjazdu na miejsce parkowania, aby
włączyć funkcję pomiaru. Należy jechać w
odległości od 0,5
m do 1,5 m od rzędu
zaparkowanych samochodów.
20► Prowadzić pojazd z prędkością poniżej
20 km/h zgodnie z instrukcjami, aż układ
znajdzie odpowiednie miejsce.
Gdy układ wykryje klika miejsc obok
siebie, samochód zostanie skierowany
ku ostatniemu.
► Jechać powoli do przodu aż do
wyświetlenia komunikatu, któremu
towarzyszy sygnał dźwiękowy
, nakazującego
włączenie wstecznego biegu.
► Włączyć wsteczny bieg, puścić
kierownicę i ruszyć, nie przekraczając
prędkości 7 km/h.
Trwa manewr parkowania ze wspomaganiem.

176
Jazda

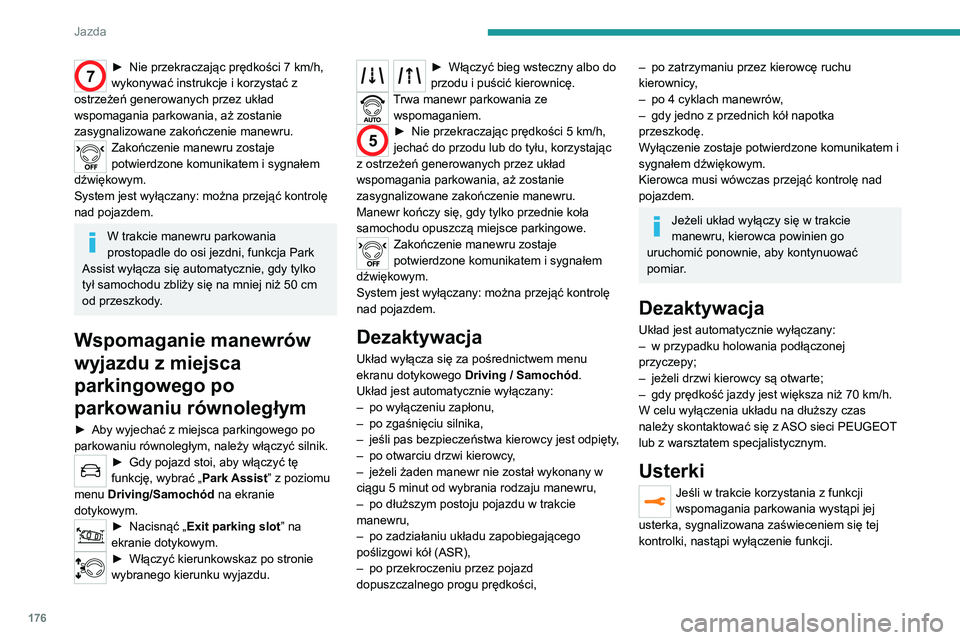

7► Nie przekraczając prędkości 7 km/h,
wykonywać instrukcje i korzystać z
ostrzeżeń generowanych przez układ
wspomagania parkowania, aż zostanie
zasygnalizowane zakończenie manewru.
Zakończenie manewru zostaje
potwierdzone komunikatem i sygnałem
dźwiękowym.
System jest wyłączany: można przejąć kontrolę
nad pojazdem.
W trakcie manewru parkowania
prostopadle do osi jezdni, funkcja Park
Assist wyłącza się automatycznie, gdy tylko
tył samochodu zbliży się na mniej niż 50
cm
od przeszkody.
Wspomaganie manewrów
wyjazdu z miejsca
parkingowego po
parkowaniu równoległym
► Aby wyjechać z miejsca parkingowego po
parkowaniu równoległym, należy włączyć silnik.
► Gdy pojazd stoi, aby włączyć tę
funkcję, wybrać „ Park Assist” z poziomu
menu Driving/Samochód na ekranie
dotykowym.
► Nacisnąć „ Exit parking slot ” na
ekranie dotykowym.
► Włączyć kierunkowskaz po stronie
wybranego kierunku wyjazdu.
► Włączyć bieg wsteczny albo do
przodu i puścić kierownicę.
Trwa manewr parkowania ze wspomaganiem.
5► Nie przekraczając prędkości 5 km/h,
jechać do przodu lub do tyłu, korzystając
z ostrzeżeń generowanych przez układ
wspomagania parkowania, aż zostanie
zasygnalizowane zakończenie manewru.
Manewr kończy się, gdy tylko przednie koła
samochodu opuszczą miejsce parkingowe.
Zakończenie manewru zostaje
potwierdzone komunikatem i sygnałem
dźwiękowym.
System jest wyłączany: można przejąć kontrolę
nad pojazdem.
Dezaktywacja
Układ wyłącza się za pośrednictwem menu
ekranu dotykowego Driving
/ Samochód.
Układ jest automatycznie wyłączany:
–

po wyłączeniu zapłonu,
–


po zgaśnięciu silnika,
–


jeśli
pas bezpieczeństwa kierowcy jest odpięty,
–

po otwarciu drzwi kierowcy
,
–

jeżeli żaden manewr nie został wykonany w
ciągu 5 minut od wybrania rodzaju manewru,
–


po dłuższym postoju pojazdu w trakcie
manewru,
–


po zadziałaniu układu zapobiegającego
poślizgowi kół (ASR),
–


po przekroczeniu przez pojazd
dopuszczalnego progu prędkości,
– po zatrzymaniu przez kierowcę ruchu
kierownicy ,
–

po 4 cyklach manewrów
,
–

gdy jedno z przednich kół napotka
przeszkodę.
W

yłączenie zostaje potwierdzone komunikatem i
sygnałem dźwiękowym.
Kierowca musi wówczas przejąć kontrolę nad
pojazdem.
Jeżeli układ wyłączy się w trakcie
manewru, kierowca powinien go
uruchomić ponownie, aby kontynuować
pomiar.
Dezaktywacja
Układ jest automatycznie wyłączany:
– w przypadku holowania podłączonej
przyczepy;
–

jeżeli drzwi kierowcy są otwarte;
–


gdy prędkość jazdy jest większa niż 70 km/h.
W celu wyłączenia układu na dłuższy czas
należy skontaktować się z

ASO sieci PEUGEOT
lub z warsztatem specjalistycznym.
Usterki
Jeśli w trakcie korzystania z funkcji
wspomagania parkowania wystąpi jej
usterka, sygnalizowana zaświeceniem się tej
kontrolki, nastąpi wyłączenie funkcji.

177
Jazda

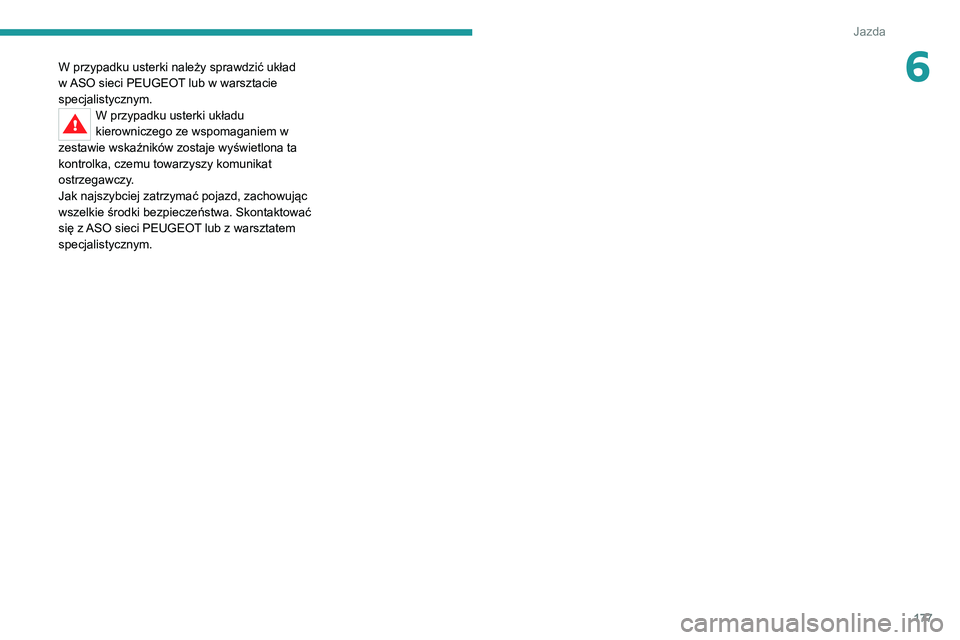

6W przypadku usterki należy sprawdzić układ
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
W przypadku usterki układu
kierowniczego ze wspomaganiem w
zestawie wskaźników zostaje wyświetlona ta
kontrolka, czemu towarzyszy komunikat
ostrzegawczy.
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa. Skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym.

Zgodne paliwa
Benzyna zgodna z normą PN-EN 228,
zawierająca do 5% lub 10% etanolu.

Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.

Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dopuszcza się używanie wyłącznie
dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).

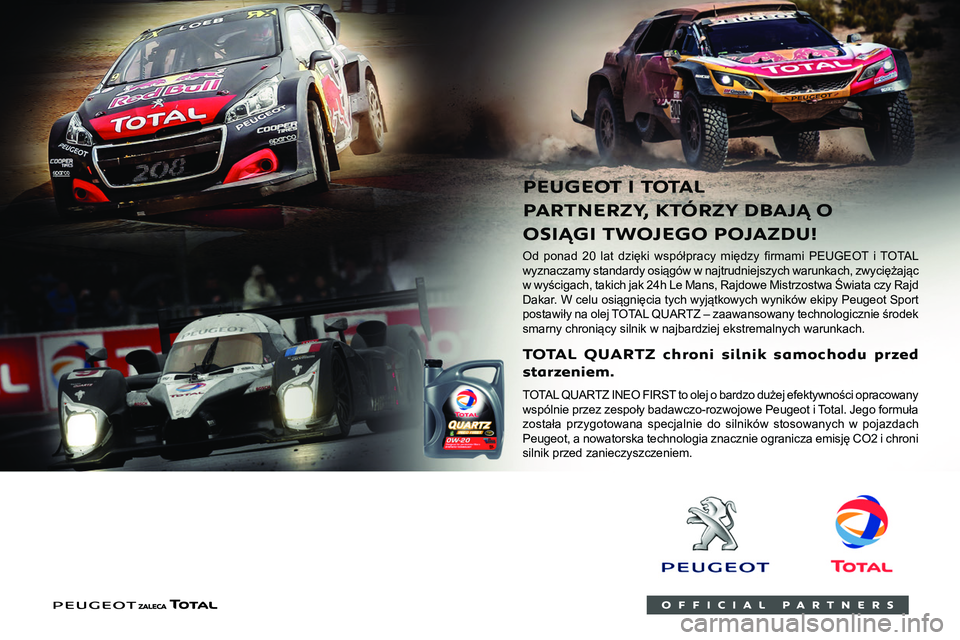

Od ponad 20 lat dzięki współpracy między firmami PEUGEOT i TOTAL
wyznaczamy standardy osiągów w najtrudniejszych warunkach, zwyciężając
w wyścigach, takich jak 24h Le Mans, Rajdowe Mistrzostwa Świata czy Rajd
Dakar. W celu osiągnięcia tych wyjątkowych wyników ekipy Peugeot Sport
postawiły na olej TOTAL QUARTZ – zaawansowany technologicznie środek
smarny chroniący silnik w najbardziej ekstremalnych warunkach.
T QUARTZ chr
starz eniem.
TOTAL QUAR TZ INEO FIRST to olej o bardzo dużej efektywności opracowany
wspólnie przez zespoły badawczo-rozwojowe Peugeot i Total. Jego formuła
została przygotowana specjalnie do silników stosowanych w pojazdach
Peugeot, a nowatorska technologia znacznie ogranicza emisję CO2 i chroni
silnik przed zanieczyszczeniem.
PEUGEO I T
P ARTNERZY
OSI\037GI T

179
Informacje praktyczne

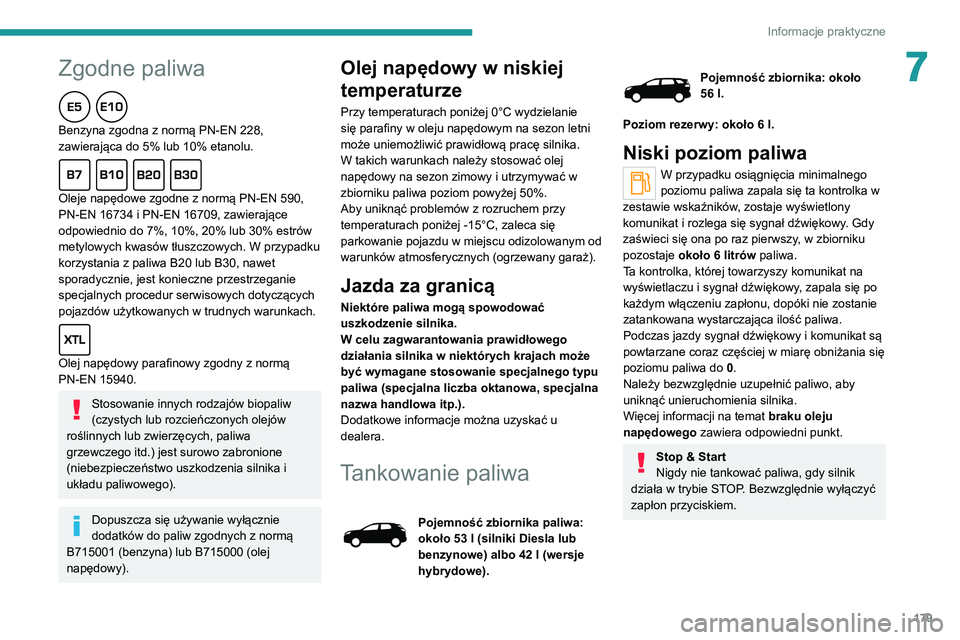

7Zgodne paliwa
Benzyna zgodna z normą PN-EN 228,
zawierająca do 5% lub 10% etanolu.
Oleje napędowe zgodne z normą PN-EN 590,
PN-EN 16734 i PN-EN 16709, zawierające
odpowiednio do 7%, 10%, 20% lub 30% estrów
metylowych kwasów tłuszczowych. W przypadku
korzystania z paliwa B20 lub B30, nawet
sporadycznie, jest konieczne przestrzeganie
specjalnych procedur serwisowych dotyczących
pojazdów użytkowanych w trudnych warunkach.
Olej napędowy parafinowy zgodny z normą
PN-EN 15940.
Stosowanie innych rodzajów biopaliw
(czystych lub rozcieńczonych olejów
roślinnych lub zwierzęcych, paliwa
grzewczego itd.) jest surowo zabronione
(niebezpieczeństwo uszkodzenia silnika i
układu paliwowego).
Dopuszcza się używanie wyłącznie
dodatków do paliw zgodnych z normą
B715001 (benzyna) lub B715000 (olej
napędowy).
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wydzielanie
się parafiny w oleju napędowym na sezon letni
może uniemożliwić prawidłową pracę silnika.
W takich warunkach należy stosować olej
napędowy na sezon zimowy i utrzymywać w
zbiorniku paliwa poziom powyżej 50%.
Aby uniknąć problemów z rozruchem przy
temperaturach poniżej -15°C, zaleca się
parkowanie pojazdu w miejscu odizolowanym od
warunków atmosferycznych (ogrzewany garaż).
Jazda za granicą
Niektóre paliwa mogą spowodować
uszkodzenie silnika.
W celu zagwarantowania prawidłowego
działania silnika w niektórych krajach może
być wymagane stosowanie specjalnego typu
paliwa (specjalna liczba oktanowa, specjalna
nazwa handlowa itp.).
Dodatkowe informacje można uzyskać u
dealera.
Tankowanie paliwa
Pojemność zbiornika paliwa:
około 53 l (silniki Diesla lub
benzynowe) albo 42 l (wersje
hybrydowe).
Pojemność zbiornika: około
56 l.
Poziom rezerwy: około 6
l.
Niski poziom paliwa
W przypadku osiągnięcia minimalnego
poziomu paliwa zapala się ta kontrolka w
zestawie wskaźników, zostaje wyświetlony
komunikat i rozlega się sygnał dźwiękowy. Gdy
zaświeci się ona po raz pierwszy, w zbiorniku
pozostaje około 6
litrów paliwa.
T

a kontrolka, której towarzyszy komunikat na
wyświetlaczu i sygnał dźwiękowy, zapala się po
każdym włączeniu zapłonu, dopóki nie zostanie
zatankowana wystarczająca ilość paliwa.
Podczas jazdy sygnał dźwiękowy i komunikat są
powtarzane coraz częściej w miarę obniżania się
poziomu paliwa do 0.
Należy bezwzględnie uzupełnić paliwo, aby
uniknąć unieruchomienia silnika.
Więcej informacji na temat braku oleju
napędowego zawiera odpowiedni punkt.
Stop & Start
Nigdy nie tankować paliwa, gdy silnik
działa w trybie STOP. Bezwzględnie wyłączyć
zapłon przyciskiem.

180
Informacje praktyczne

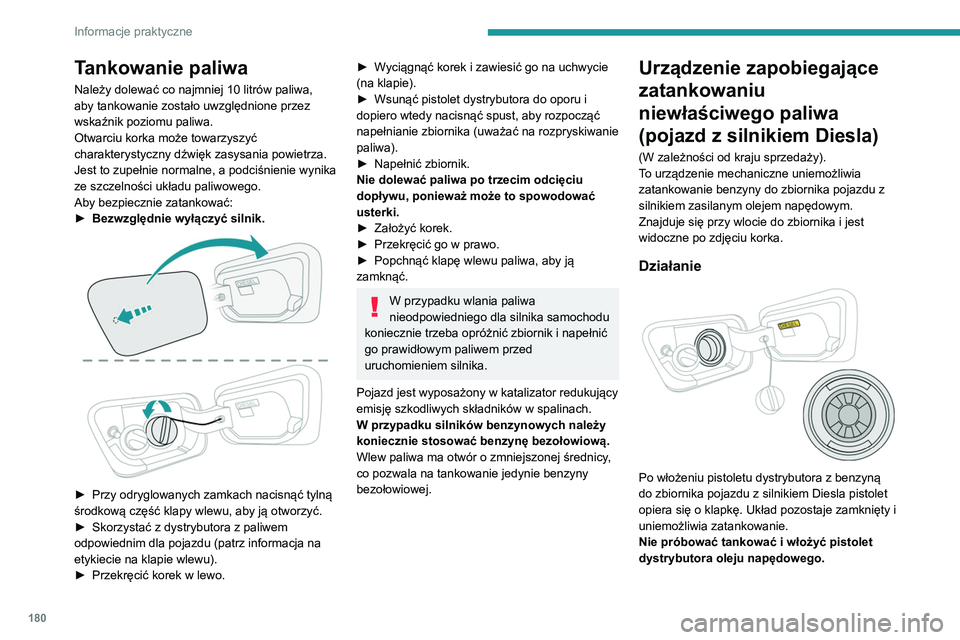

Tankowanie paliwa
Należy dolewać co najmniej 10 litrów paliwa,
aby tankowanie zostało uwzględnione przez
wskaźnik poziomu paliwa.
Otwarciu korka może towarzyszyć
charakterystyczny dźwięk zasysania powietrza.
Jest to zupełnie normalne, a podciśnienie wynika
ze szczelności układu paliwowego.
Aby bezpiecznie zatankować:
►
Bezwzględnie wyłączyć silnik.

► Przy odryglowanych zamkach nacisnąć tylną
środkową część klapy wlewu, aby ją otworzyć.
►

Skorzystać z dystrybutora z paliwem
odpowiednim dla pojazdu (patrz informacja na
etykiecie na klapie wlewu).
►


Przekręcić korek w lewo.
► Wyciągnąć korek i zawiesić go na uchwycie
(na klapie).
►
Wsunąć pistolet dystrybutora do oporu i
dopiero wtedy nacisnąć spust, aby rozpocząć
napełnianie zbiornika (uważać na rozpryskiwanie
paliwa).
►


Napełnić zbiornik.
Nie dolewać paliwa po trzecim odcięciu
dopływu, ponieważ może to spowodować
usterki.
►


Założyć korek.
►


Przekręcić go w prawo.
►


Popchnąć klapę wlewu paliwa, aby ją
zamknąć.
W przypadku wlania paliwa
nieodpowiedniego dla silnika samochodu
koniecznie trzeba opróżnić zbiornik i napełnić
go prawidłowym paliwem przed
uruchomieniem silnika.
Pojazd jest wyposażony w katalizator redukujący
emisję szkodliwych składników w spalinach.
W przypadku silników benzynowych należy
koniecznie stosować benzynę bezołowiową.
Wlew paliwa ma otwór o zmniejszonej średnicy,
co pozwala na tankowanie jedynie benzyny
bezołowiowej.
Urządzenie zapobiegające
zatankowaniu
niewłaściwego paliwa
(pojazd z silnikiem Diesla)
(W zależności od kraju sprzedaży).
To urządzenie mechaniczne uniemożliwia
zatankowanie benzyny do zbiornika pojazdu z
silnikiem zasilanym olejem napędowym.
Znajduje się przy wlocie do zbiornika i jest
widoczne po zdjęciu korka.
Działanie

Po włożeniu pistoletu dystrybutora z benzyną
do zbiornika pojazdu z silnikiem Diesla pistolet
opiera się o klapkę. Układ pozostaje zamknięty i
uniemożliwia zatankowanie.
Nie próbować tankować i włożyć pistolet
dystrybutora oleju napędowego.
Nadal jednak można użyć kanistra do
napełnienia zbiornika.
Jazda za granicą
Pistolety dystrybutorów oleju
napędowego mogą się różnić w zależności od
kraju. Zabezpieczenie przed zatankowaniem
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Przed wyjazdem za granicę zalecamy
skontaktowanie się z ASO sieci PEUGEOT
w celu sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa w
kraju docelowym.
Hybrydowy układ
napędowy
Układ elektryczny
W instalacji elektrycznej hybrydowego układu
napędowego są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:

Silnik elektryczny hybrydowego układu
napędowego wykorzystuje prąd o
napięciu od 240 do 400 V. Poszczególne
elementy tego układu mogą się silnie nagrzać
podczas pracy, a ich temperatura może być

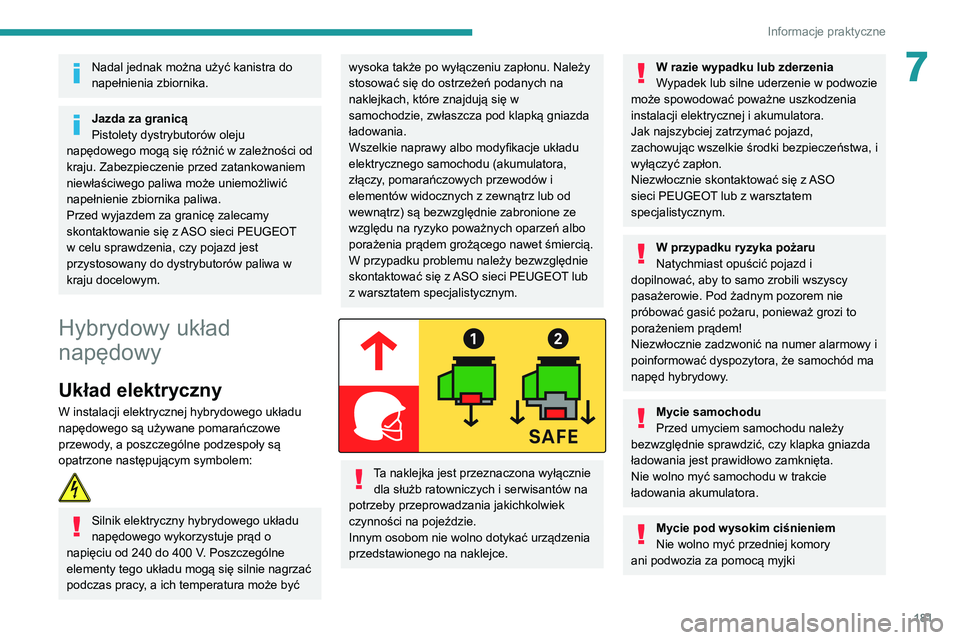

181
Informacje praktyczne
7Nadal jednak można użyć kanistra do
napełnienia zbiornika.
Jazda za granicą
Pistolety dystrybutorów oleju
napędowego mogą się różnić w zależności od
kraju. Zabezpieczenie przed zatankowaniem
niewłaściwego paliwa może uniemożliwić
napełnienie zbiornika paliwa.
Przed wyjazdem za granicę zalecamy
skontaktowanie się z ASO sieci PEUGEOT
w celu sprawdzenia, czy pojazd jest
przystosowany do dystrybutorów paliwa w
kraju docelowym.
Hybrydowy układ
napędowy
Układ elektryczny
W instalacji elektrycznej hybrydowego układu
napędowego są używane pomarańczowe
przewody, a poszczególne podzespoły są
opatrzone następującym symbolem:

Silnik elektryczny hybrydowego układu
napędowego wykorzystuje prąd o
napięciu od 240 do 400
V. Poszczególne
elementy tego układu mogą się silnie nagrzać
podczas pracy, a ich temperatura może być
wysoka także po wyłączeniu zapłonu. Należy
stosować się do ostrzeżeń podanych na
naklejkach, które znajdują się w
samochodzie, zwłaszcza pod klapką gniazda
ładowania.
Wszelkie naprawy albo modyfikacje układu
elektrycznego samochodu (akumulatora,
złączy, pomarańczowych przewodów i
elementów widocznych z zewnątrz lub od
wewnątrz) są bezwzględnie zabronione ze
względu na ryzyko poważnych oparzeń albo
porażenia prądem grożącego nawet śmiercią.
W przypadku problemu należy bezwzględnie
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.


Ta naklejka jest przeznaczona wyłącznie dla służb ratowniczych i serwisantów na
potrzeby przeprowadzania jakichkolwiek
czynności na pojeździe.
Innym osobom nie wolno dotykać urządzenia
przedstawionego na naklejce.
W razie wypadku lub zderzenia
Wypadek lub silne uderzenie w podwozie
może spowodować poważne uszkodzenia
instalacji elektrycznej i akumulatora.
Jak najszybciej zatrzymać pojazd,
zachowując wszelkie środki bezpieczeństwa, i
wyłączyć zapłon.
Niezwłocznie skontaktować się z ASO
sieci PEUGEOT lub z warsztatem
specjalistycznym.
W przypadku ryzyka pożaru
Natychmiast opuścić pojazd i
dopilnować, aby to samo zrobili wszyscy
pasażerowie. Pod żadnym pozorem nie
próbować gasić pożaru, ponieważ grozi to
porażeniem prądem!
Niezwłocznie zadzwonić na numer alarmowy i
poinformować dyspozytora, że samochód ma
napęd hybrydowy.
Mycie samochodu
Przed umyciem samochodu należy
bezwzględnie sprawdzić, czy klapka gniazda
ładowania jest prawidłowo zamknięta.
Nie wolno myć samochodu w trakcie
ładowania akumulatora.
Mycie pod wysokim ciśnieniem
Nie wolno myć przedniej komory
ani podwozia za pomocą myjki

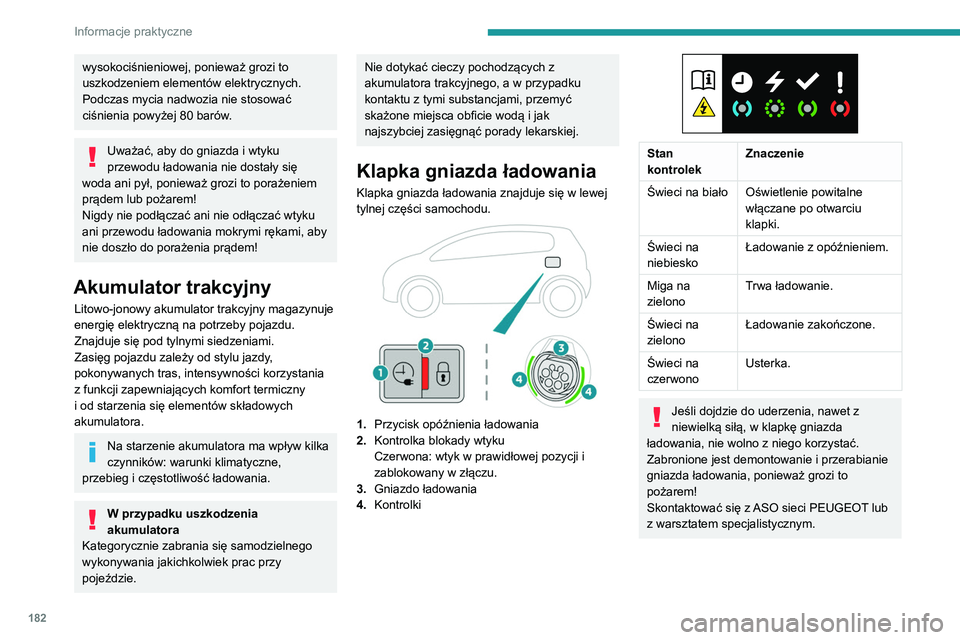

182
Informacje praktyczne
wysokociśnieniowej, ponieważ grozi to
uszkodzeniem elementów elektrycznych.
Podczas mycia nadwozia nie stosować
ciśnienia powyżej 80 barów.
Uważać, aby do gniazda i wtyku
przewodu ładowania nie dostały się
woda ani pył, ponieważ grozi to porażeniem
prądem lub pożarem!
Nigdy nie podłączać ani nie odłączać wtyku
ani przewodu ładowania mokrymi rękami, aby
nie doszło do porażenia prądem!
Akumulator trakcyjny
Litowo-jonowy akumulator trakcyjny magazynuje
energię elektryczną na potrzeby pojazdu.
Znajduje się pod tylnymi siedzeniami.
Zasięg pojazdu zależy od stylu jazdy,
pokonywanych tras, intensywności korzystania
z funkcji zapewniających komfort termiczny
i od starzenia się elementów składowych
akumulatora.
Na starzenie akumulatora ma wpływ kilka
czynników: warunki klimatyczne,
przebieg i częstotliwość ładowania.
W przypadku uszkodzenia
akumulatora
Kategorycznie zabrania się samodzielnego
wykonywania jakichkolwiek prac przy
pojeździe.
Nie dotykać cieczy pochodzących z
akumulatora trakcyjnego, a w przypadku
kontaktu z tymi substancjami, przemyć
skażone miejsca obficie wodą i jak
najszybciej zasięgnąć porady lekarskiej.
Klapka gniazda ładowania
Klapka gniazda ładowania znajduje się w lewej
tylnej części samochodu.


1. Przycisk opóźnienia ładowania
2. Kontrolka blokady wtyku
Czerwona: wtyk w prawidłowej pozycji i
zablokowany w złączu.
3. Gniazdo ładowania
4. Kontrolki


Stan
kontrolek Znaczenie
Świeci na biało Oświetlenie powitalne włączane po otwarciu
klapki.
Świeci na
niebiesko Ładowanie z opóźnieniem.
Miga na
zielono Trwa ładowanie.
Świeci na
zielono Ładowanie zakończone.
Świeci na
czerwono Usterka.
Jeśli dojdzie do uderzenia, nawet z
niewielką siłą, w klapkę gniazda
ładowania, nie wolno z niego korzystać.
Zabronione jest demontowanie i przerabianie
gniazda ładowania, ponieważ grozi to
pożarem!
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Przewód ładowania
Do ładowania akumulatora można używać
przewodów różnych typów.
