2020 OPEL VIVARO C Uporabniški priročnik

Nega vozila231
2. Odvijte in odstranite vijaka.
3. Vozila s prezračevalno šobo alipokrovom v opažni oblogi za
zadnjo lučjo: odstranite
prezračevalno šobo ali pokrov.
4. Primite sestav luči in pritisnite zatič, ki sestav pritrjuje na
karoserijo.
5. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
6. Odklopite kabel iz držala sestava luči.
7. Odpnite zadnji zatič, povlecite nosilec žarnice in odpnite še
druge zatiče.

232Nega vozila
8.Žarnico rahlo potisnite navzdol, jo
zasukajte in jo odstranite iz
nosilca žarnice. Vstavite novo
žarnico:
Zadnja luč/parkirna luč ( 1)
Vzvratne luči ( 2)
Zavorna luč/parkirna luč ( 3)
Smernik/opozorilno utripanje
smernikov ( 4)
9. Nosilec žarnice pritrdite na sestav
luči.
10. Kabel pritrdite v držalo.
11. Sestav luči pritrdite na karoserijo vozila in privijte vijaka.
12. Pritrdite pokrov za prekritje vijakasestava spodnje zadnje luči.
13. Pritrdite pokrov oziroma prezračevalno šobo za zadnjo
lučjo, če ste ga/jo predhodno
odstranili.
Platform Cab
1. Z leče odstranite štiri vijake.
2. Lečo odstranite z odprtine.
3. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico.
Smernik ( 1)
Zavorna luč ( 2)
Pozicijska luč ( 3)
Luč za vzvratno vožnjo ( 4)
Zadnja meglenka se lahko nahaja
le na eni strani ( 5)
4. Lečo montirajte na odprtino in znova privijte štiri vijake.

Nega vozila233Stranski smernikiZa zamenjavo žarnice odstraniteohišje luči:
1. Ohišje luči potisnite naprej in ga odstranite na zadnji strani. Pri
odstranjevanju ohišja luči iz
karoserije si lahko pomagate z
izvijačem kot vzvodom. Konico
izvijača zavijte v krpo, da
preprečite poškodbe.
2. Povlecite držalni ušesci navzgor in odstranite držalo žarnice iz
nasadnega priključka.
3. Zamenjajte celotno enoto.
4. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Tretja zavorna luč
Vozila s tečajnimi vrati ali vrati
prtljažnika
1. Odprite zadnja vrata.
2. a) vozila z vrati prtljažnika:Notranjo opažno oblogo odpnite
iz zaponk tako, da jo zasučete
navzgor in navzdol. Opažno
oblogo previdno povlecite dol.
b) vozila s tečajnimi vrati:

234Nega vozilaOkoli konice ploskega izvijača
ovijte krpo, da preprečite
poškodbo laka. Z izvijačem
odstranite notranji pokrov ali
prezračevalno šobo.
3. Sestav zavorne luči previdno potisnite ven skozi odprtino.
4. Odklopite kabel iz držala sestava luči.
5. Odstranite držalo okvarjene žarnice tako, da ga obrnete za
četrt obrata v levo.
6. Zamenjajte žarnico.
7. Sestav zavorne luči znova namestite v obratnem vrstnem
redu zgornjega postopka.
Lučka registrske tablice
1. a) vozila z vrati prtljažnika:
V eno od rež pokrova potisnite
npr. tanek izvijač, nato pa ga
potisnite navzven, da jo odpnete.
Snemite zaščitni pokrov.
b) vozila s tečajnimi vrati:
V eno od rež pokrova potisnite
npr. tanek izvijač in ga uporabite
kot vzvod za odstranjevanje.
Snemite zaščitni pokrov.

Nega vozila2352. Žarnico iztaknite iz nosilca invstavite novo.
3. Namestite pokrov.
Notranje luči
Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči● osvetlitev prtljažnika
● osvetlitev instrumentovElektronski sistem
Varovalke Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za varovalke pod pokrovom
škatle z varovalkami v potniški kabini.
Odpnite pokrov tako, da ga povlečete zgoraj levo, nato pa desno.
Popolnoma odpnite pokrov in ga
obrnite.
Ščipalka za varovalke ima dve strani,
vsaka stran je zasnovana za različno
vrsto varovalk.

236Nega vozila
Primite varovalko s ščipalko za
varovalke in jo odstranite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.
Št.Tokokrog12Ogrevane šobe naprave za
pranje14Črpalka za pranje prednjega in
zadnjega stekla15Sprednji radarski sistem, elek‐
trični servo volanŠt.Tokokrog17Vgrajen sistemski vmesnik19Motor sprednjega brisalca20Črpalka za pranje prednjega in
zadnjega stekla21Črpalka šobe za pranje žaro‐
metov22Hupa23Desna dolga luč24Leva dolga luč
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
zaklenite.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.

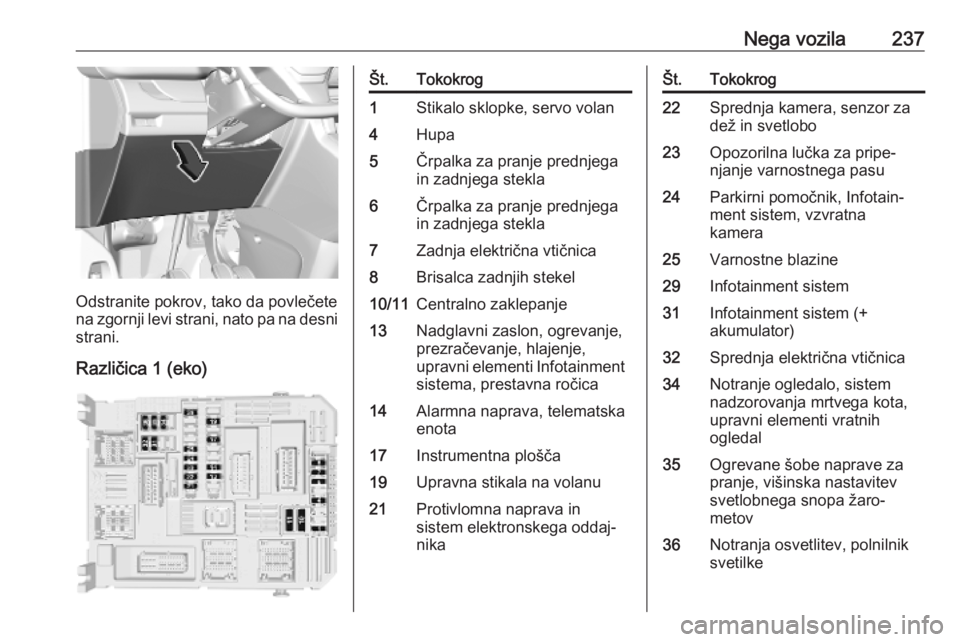

Škatla z varovalkami naarmaturni plošči
Škatla varovalk se nahaja za
pokrovom na instrumentni plošči na
levi strani.

Nega vozila237
Odstranite pokrov, tako da povlečete
na zgornji levi strani, nato pa na desni
strani.
Različica 1 (eko)
Št.Tokokrog1Stikalo sklopke, servo volan4Hupa5Črpalka za pranje prednjega
in zadnjega stekla6Črpalka za pranje prednjega in zadnjega stekla7Zadnja električna vtičnica8Brisalca zadnjih stekel10/11Centralno zaklepanje13Nadglavni zaslon, ogrevanje,
prezračevanje, hlajenje,
upravni elementi Infotainment
sistema, prestavna ročica14Alarmna naprava, telematska
enota17Instrumentna plošča19Upravna stikala na volanu21Protivlomna naprava in
sistem elektronskega oddaj‐
nikaŠt.Tokokrog22Sprednja kamera, senzor za
dež in svetlobo23Opozorilna lučka za pripe‐
njanje varnostnega pasu24Parkirni pomočnik, Infotain‐
ment sistem, vzvratna
kamera25Varnostne blazine29Infotainment sistem31Infotainment sistem (+
akumulator)32Sprednja električna vtičnica34Notranje ogledalo, sistem
nadzorovanja mrtvega kota,
upravni elementi vratnih
ogledal35Ogrevane šobe naprave za
pranje, višinska nastavitev
svetlobnega snopa žaro‐
metov36Notranja osvetlitev, polnilnik
svetilke

238Nega vozilaRazličica 2 (polna)Št.Tokokrog1Protivlomna naprava
in sistem elektron‐
skega oddajnika5Parkirni pomočnik,
Infotainment sistem,
vzvratna kamera7Upravni elementi
ogrevanja, prezrače‐
vanja, hlajenja zadaj,
ojačevalnik zvočnega
sistemaŠt.Tokokrog8Brisalca zadnjih stekel10/11Centralno zaklepanje12Alarmna naprava17Zadnja električna vtič‐
nica18Telematska enota21Notranja osvetlitev,
polnilnik svetilke22Notranja osvetlitev,
osvetlitev sovozniko‐
vega predala23Sistem nadzorovanja
mrtvega kota, upravni
elementi vratnih
ogledal24Upravna stikala na
volanu25Višinska nastavitev
svetlobnega snopa
žarometovŠt.Tokokrog26Opozorilna lučka za
pripenjanje varnost‐
nega pasu27Sprednja kamera,
senzor za dež in svet‐
lobo28Nadglavni zaslon,
upravni elementi ogre‐
vanja, prezračevanja,
hlajenja spredaj,
upravni elementi Info‐
tainment sistema,
prestavna ročica30 A ali 30 BZvočni sistem (+
akumulator)31Varnostne blazine33Sprednja električna
vtičnica35Instrumentna plošča36Infotainment sistem
