86Instrumenti i komandeInstrumenti i
komandeKomande ..................................... 87
Podešavanje upravljača ............87
Komande upravljača ..................87
Sirena ........................................ 87
Komande na upravljaču .............87
Brisač i perač vetrobranskog stakla ........................................ 88
Spoljašnja temperatura .............89
Časovnik .................................... 90
Utičnice ...................................... 90
Induktivno punjenje ...................92
Upaljač za cigarete ....................93
Pepeljare ................................... 93
Lampice upozorenja, pokazivači i kontrolne lampice .......................93
Instrument tabla .........................93
Brzinomer .................................. 93
Pokazivač kilometraže ...............94
Brojač dnevno pređenog puta ...94
Brzinomer .................................. 94
Pokazivač količine goriva ..........95
Pokazivač količine AdBlue tečnosti ..................................... 95Pokazivač temperature
rashladne tečnosti motora ........95
Displej servisnog perioda ..........96
Displej menjača ......................... 97
Kontrolne lampice ......................97
Pokazivači pravca ...................100
Podsetnik za sigurnosni pojas . 100
Vazdušni jastuk i zatezači pojasa ..................................... 100
Isključivanje vazdušnog jastuka .................................... 100
Sistem napajanja strujom ........101
Kontrolna lampice kvara ..........101
U najkraćem periodu servisirati vozilo ...................................... 101
Zaustavljanje motora ...............102
Kočioni sistem ......................... 102
Parkirna kočnica ......................102
Sistem protiv blokade točkova prilikom kočenja (ABS) ...........102
Promena stepena prenosa ......102
Promenljiva snaga upravljanja 102
Upozorenje o napuštanju saobraćajne trake ...................103
Elektronsko upravljanje stabilnosti ............................... 103
Temperatura rashladne tečnosti motora .................................... 103
Predgrevanje ........................... 103
AdBlue ..................................... 103Sistem nadzora pritiska u
pneumaticima ......................... 104
Pritisak ulja u motoru ...............104
Nizak nivo goriva .....................105
Sistem za zaustavljanje i pokretanje ............................... 105
Spoljašnje osvetljenje ..............105
Oborena svetla ........................ 105
Dugo svetlo ............................. 105
Pomoć dugim svetlima ............105
Prednja svetla za maglu ..........105
Zadnje svetlo za maglu ...........105
Tempomat ............................... 105
Aktivno kočenje u hitnoj situaciji .................................... 106
Upozorenje za brzinu ..............106
Graničnik brzine ......................106
Tahograf .................................. 106
Otvorena vrata ......................... 106
Displeji ....................................... 107
Informacioni centar za vozača . 107
Informacioni displej ..................107
Poruke vozila ............................. 108
Upozoravajući zvučni signali ...109
Trip kompjuter (sistem za prora‐
čun podataka vožnje) ................110
Tahometar ................................. 111

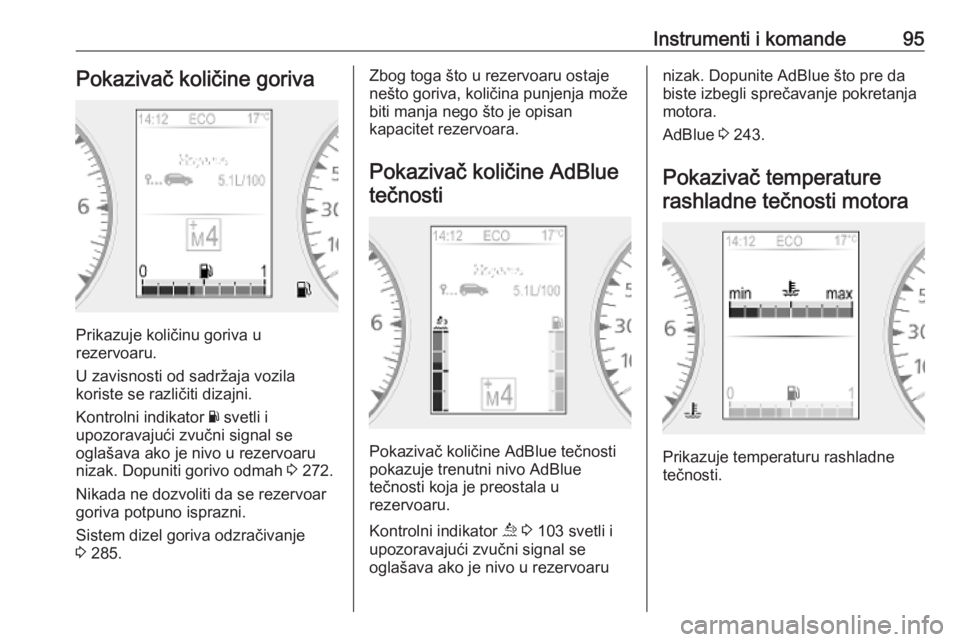

Instrumenti i komande95Pokazivač količine goriva
Prikazuje količinu goriva u
rezervoaru.
U zavisnosti od sadržaja vozila
koriste se različiti dizajni.
Kontrolni indikator Y svetli i
upozoravajući zvučni signal se
oglašava ako je nivo u rezervoaru nizak. Dopuniti gorivo odmah 3 272.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Sistem dizel goriva odzračivanje
3 285.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač količine AdBlue tečnosti
Pokazivač količine AdBlue tečnosti
pokazuje trenutni nivo AdBlue
tečnosti koja je preostala u
rezervoaru.
Kontrolni indikator ú 3 103 svetli i
upozoravajući zvučni signal se
oglašava ako je nivo u rezervoaru
nizak. Dopunite AdBlue što pre da
biste izbegli sprečavanje pokretanja
motora.
AdBlue 3 243.
Pokazivač temperature rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.

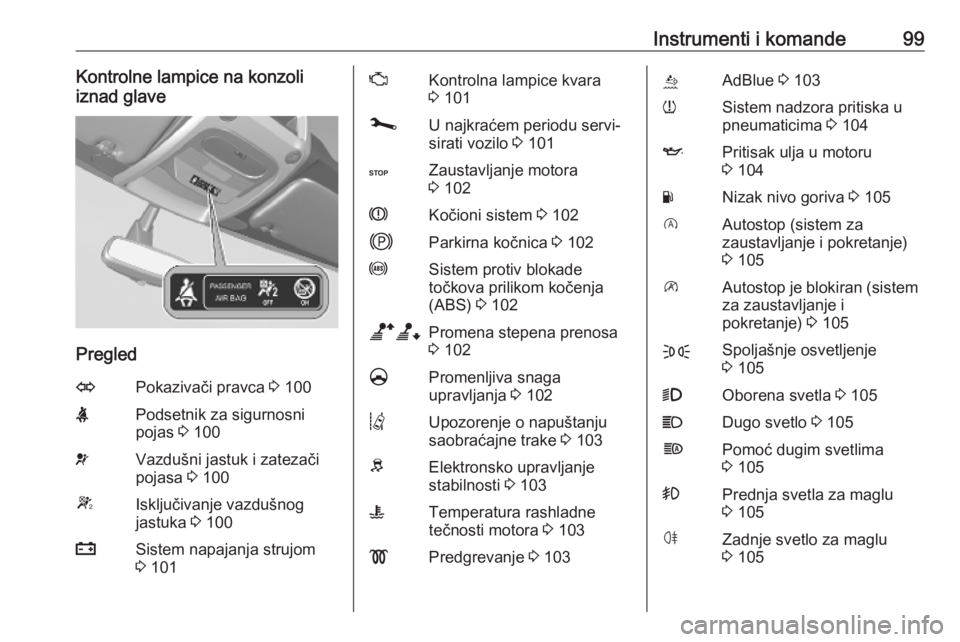

Instrumenti i komande99Kontrolne lampice na konzoli
iznad glave
Pregled
OPokazivači pravca 3 100XPodsetnik za sigurnosni
pojas 3 100vVazdušni jastuk i zatezači
pojasa 3 100WIsključivanje vazdušnog
jastuka 3 100pSistem napajanja strujom
3 101ZKontrolna lampice kvara
3 101jU najkraćem periodu servi‐
sirati vozilo 3 101CZaustavljanje motora
3 102RKočioni sistem 3 102jParkirna kočnica 3 102uSistem protiv blokade
točkova prilikom kočenja
(ABS) 3 102baPromena stepena prenosa
3 102§Promenljiva snaga
upravljanja 3 102QUpozorenje o napuštanju
saobraćajne trake 3 103RElektronsko upravljanje
stabilnosti 3 103WTemperatura rashladne
tečnosti motora 3 103!Predgrevanje 3 103úAdBlue 3 103wSistem nadzora pritiska u
pneumaticima 3 104IPritisak ulja u motoru
3 104YNizak nivo goriva 3 105DAutostop (sistem za
zaustavljanje i pokretanje)
3 105\Autostop je blokiran (sistem
za zaustavljanje i
pokretanje) 3 105FSpoljašnje osvetljenje
3 1059Oborena svetla 3 105CDugo svetlo 3 105fPomoć dugim svetlima
3 105>Prednja svetla za maglu
3 105øZadnje svetlo za maglu
3 105

Instrumenti i komande1039Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Upozorenje o napuštanju
saobraćajne trake
Q svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Trajno svetli kada je sistem isključen.
Upozoravajući zvučni signali se
oglašavaju zajedno sa Q kada sistem
prepozna neželjenu promenu
saobraćajne trake.
Q svetli belo na informacionom
centru za vozača kada je kontakt
brava uključena i sistem je spreman
za rad.
Upozorenje o napuštanju
saobraćajne trake 3 269.
Elektronsko upravljanje
stabilnosti
b trepti ili svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Treptanje lampice za vreme
vožnje
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri kočen 3 256.
Svetli tokom vožnje Sistem nije dostupan.
Može da svetli zajedno sa kontrolnom
lampicom j 3 101. Na
informacionom centru za vozača se
takođe pojavljuje i odgovarajuća poruka 3 107.
ESC 3 256.
Sistem kontrole proklizavanja 3 255.
Temperatura rashladne tečnosti motora
W svetli plavo ili crveno.
Svetli kratko plavo kada je kontakt
brava uključena ili kada je
temperatura motora niska.Svetli za vreme rada motora
Ako W svetli crveno (eventualno u
kombinaciji sa kontrolnom lampicom
C ), zaustaviti vozilo i pustiti da motor
radi u praznom hodu 2 minuta. W
treba da se ugasi, ako ne, onda
isključiti motor.Pažnja
Temperatura rashladne tečnosti je suviše visoka.
Proveriti nivo rashladnog sredstva
3 282.
U slučaju dovoljne količine rashladne
tečnosti, obratiti se servisu.
Predgrevanje ! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
AdBlue ú svetli žutom bojom.

104Instrumenti i komandeNivo AdBlue je nizak. Dopunite
AdBlue što pre da biste izbegli
sprečavanje pokretanja motora.
Svetli zajedno sa kontrolnom
lampicom j da označi kvar sistema
ili kao upozorenje da pokretanje
motora možda neće biti moguće
nakon određene udaljenosti. Odmah
potražite pomoć servisne radionice.
Na informacionom centru za vozača
se takođe može prikazati
odgovarajuća poruka 3 107.
AdBlue 3 243.
Sistem nadzora pritiska u pneumaticima
w svetli ili trepti žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Svetli Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.Kontrolna lampica w svetli zajedno sa
C 3 102 i odgovarajuća poruka se
pojavljuje na Informacionom centru
za vozača kada se detektuje izbušeni
ili veoma ispumpani pneumatik.
Trepti
Kvar u sistemu. Nakon odlaganja,
kontrolna lampica stalno svetli.
Obratite se servisu.
Kontrolna lampica w svetli zajedno sa
j 3 101 i pojavljuje se
odgovarajuća poruka na
Informacionom centru za vozača
kada se montira pneumatik bez
senzora za pritisak (npr. rezervni
točak).
Sistem nadzora pritiska u
pneumaticima 3 302.
Pritisak ulja u motoru
I svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.Svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.

Instrumenti i komande107Displeji
Informacioni centar za vozača
Informacioni centar za vozača nalazi
se na instrument tabli.
U zavisnosti od konfiguracije vozila,
sledeće stavke se pojavljuju pritiskom
na jedno od dugmadi više puta na
kraju ručice brisača:
● spoljašnju temperaturu 3 89
● časovnik 3 90
● pokazivač kilometraže, brojač dnevno pređenog puta 3 94
● pokazivač količine goriva 3 95
● Pokazivač količine AdBlue tečnosti 3 95
● pokazivač temperature rashladne tečnosti motora 3 95
● displej servisnog perioda 3 96
● poruke vozila 3 108
● trip kompjuter (sistem za
proračun podataka vožnje)
3 110
● aktivno kočenje za hitne slučajeve 3 261
Neke prikazane funkcije se razlikuju
kada se vozilo kreće ili miruje. Neke
funkcije mogu da se koriste samo
kada se vozilo kreće.
Informacioni displej
Centralni displej na Infoteinment
sistemu prikazuje vreme (i / ili
spoljašnju temperaturu, u zavisnosti
od verzije) i informacije Infotainment
sistema.
Za uključivanje Infotainment sistema
pritisnuti X. Alternativno, on se
automatski uključuje kada se uključi
kontakt.
U zavisnosti od sistema, Infotainment
sistemom se rukuje preko dugmadi i
obrtnih dugmadi na instrument tabli
Infotainment sistema, komandama
na upravljaču, sistemu za
prepoznavanje glasa (ako je
dostupan) ili preko prikaza ekrana
osetljivog na dodir.

Instrumenti i komande109Poruke upozorenjaOne će se pojaviti sa kontrolnom
lampicom C ili u kombinaciji sa
drugim porukama upozorenja,
kontrolnim lampicama ili zvučnim
upozorenjima. Odmah zaustaviti
motor i potražiti pomoć servisne
radionice.
Upozoravajući zvučni
signali
Ako se nekoliko upozoravajućih
zvučnih signala pojavi istovremeno,
oglasiće se samo jedan
upozoravajući zvučni signal.
Tokom startovanja motora ili
tokom vožnje
Upozoravajući zvučni signal za
nepričvršćene sigurnosne pojaseve
ima prednost nad svim ostalim
zvučnim signalima.
● Ako nije zakopčan sigurnosni pojas 3 59.
● Ako je određena brzina prekoračena, a uključena je
ručna kočnica 3 254.● Ukoliko pomoć pri parkiranju
detektuje predmet ili postoji kvar
3 264.
● Ako vozilo ima automatizovani ručni menjač, a temperatura
menjača je previsoka 3 250.
● Ako brzina vozila nakratko prekorači podešenu granicu
3 93.
● Tokom zatvaranja električno upravljanih kliznih vrata 3 31.
● Ako su klizna vrata otvorena, a parkirna kočnica je otpuštena
3 31.
● Tokom aktiviranja i deaktiviranja alarmnog nadzora nagiba vozila3 37.
● Ukoliko nivo AdBlue tečnosti padne ispod određene količine ili
je došlo do kvara 3 243.
● Ukoliko sistem upozorenja o napuštanju saobraćajne trake
detektuje neželjenu promenu
saobraćajne trake i kada je
sistem aktiviran 3 269.Kod parkiranog vozila i / ili su
otvorena vrata vozača
● Kada je ključ u kontakt bravi.
● Kada su uključena spoljašnja svetla 3 112.
● Postoji kvar na sistemu električnih brava na vratima
3 29.
● Ako vozilo ima automatizovani ručni menjač 3 250, ručna
kočnica nije uključena, nije
odabran neutralni položaj ili
pedala kočnice nije pritisnuta.
Odgovarajuća poruka se takođe može prikazati na informacionom centru za vozača 3 107.
● Ukoliko je unutrašnja ručica kliznih bočnih vrata u otvorenom
položaju tokom otključavanja
vozila 3 31.
● Ukoliko parkirna kočnica nije uključena kada je pritisnut
prekidač električno upravljanih
kliznih vrata 3 31.

110Instrumenti i komande● Ukoliko su električno upravljanaklizna vrata zaključana sa
unutrašnje strane sa aktivnom
dečijom bravom 3 31.
● Ako je motor u režimu Autostop, ali nije isključen. Sistem za
zaustavljanje i pokretanje 3 236.Trip kompjuter (sistem
za proračun podatakavožnje)
Trip kompjuter obezbeđuje
informacije o podacima vožnje, koji
se neprekidno snimaju i elektronski
proračunavaju.
U zavisnosti od vozila, sledeće
funkcije mogu da se izaberu pritiskom
na jedno od dugmadi više puta na
kraju ručice brisača 3 107:
● pokazivač kilometraže 3 94
● brojač dnevno pređenog puta 3 94
● prosečna potrošnja goriva
● trenutna potrošnja goriva
● domet goriva
● pređena kilometraža
● prosečna brzina
● digitalna brzina
● temperatura rashladne tečnosti motora 3 95
● časovnik 3 90
● razdaljina pre servisa 3 96● resetovanje pritiska pneumatika
3 302
● podešavanja
● informativne i poruke o greškama
3 108
● Domet AdBlue tečnosti
Prosečna potrošnja goriva
Vrednost se prikazuje nakon vožnje
od 400 m.
Daje prikaz prosečne potrošnje
goriva, uzimajući u obzir potrošenu
količinu goriva i pređeni put od
zadnjeg resetovanja.
Trenutna potrošnja goriva
Vrednost se prikazuje nakon
postizanja brzine od 20 km/h.
Domet goriva
Vrednost se prikazuje nakon vožnje od 400 m.
Domet goriva se proračunava sa
trenutnom količinom goriva u
rezervoaru i prosečnom potrošnjom
goriva od zadnjeg resetovanja.
