Догляд за автомобілем271Рідина для системи гальм і
зчеплення 3 319.
Автомобільний акумулятор
Автомобільний акумулятор
знаходиться в багажному
відділенні.
Тут передбачено точки
підключення кабелів для запуску
двигуна від зовнішнього джерела
3 308.
Акумулятор автомобіля не
потребує обслуговування, якщо за
відповідного режиму керування
досягається потрібний рівень
заряду акумулятора. Їзда на короткі дистанції та часті запуски двигуна
розряджають акумулятор.
Уникайте використання
непотрібних пристроїв, що
споживають електроенергію.
Батареї не належать до побутових
відходів. Їх потрібно здати на
утилізацію до відповідних
приймальних пунктів.
Якщо автомобіль не
використовується більше чотирьох тижнів, акумулятор може
розрядитися. Відключіть клему з
негативного виходу батареї
автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Захист від розряджання
акумулятора 3 157.
Від'єднання акумулятора
Якщо автомобільний акумулятор
необхідно від'єднати (наприклад,
під час технічного
обслуговування), спершу слід
вимкнути звуковий сигнал таким
чином: Увімкніть, а потім вимкніть
запалювання, а потім від’єднайте
акумулятор протягом наступних
15 секунд.
Заміна автомобільного
акумулятора
Примітка
Будь-яке порушення інструкцій,
наведених у цьому розділі, може
призвести до тимчасового
вимкнення або збоїв системи
зупинки-запуску.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч

272Догляд за автомобілемствореною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути
відкритим.
Замінювати акумулятор можна
лише акумулятором такого самого
типу.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система зупинки-запуску 3 178.
Заряджання автомобільного
акумулятора9 Попередження
У автомобілях із системою
запинки-запуску переконайтеся,
що при використанні зарядного
пристрою напруга заряджання
не перевищує 14,6 В. Вищий
рівень напруги може призвести
до пошкодження
автомобільного акумулятора.
Запуск із зовнішнього джерела
3 308.
Захист від розряджання
Напруга батареї
В разі зниження заряду
автомобільного акумулятора в
центрі інформації для водія
відображається попередження.
1. Вимкніть будь-які споживачі електроенергії, які не є
необхідними для безпечного
руху, наприклад, підігрів сидінь,
обігрів заднього скла чи інші
основні споживачі.
2. Зарядіть автомобільний акумулятор, проїхавши певну
відстань, або ж за допомогою
зарядного пристрою.
Попереджувальне повідомлення
або код зникнуть після того, як
двигун буде двічі запущений за
нормального рівня напруги.
Якщо не вдається зарядити
акумулятор, слід звернутися на
СТО для усунення неполадки.Функція контролю заряду
автомобільного акумулятора
Ця функція забезпечує
подовжений термін роботи від
акумулятора завдяки
використанню генератора з
керованою потужністю та
оптимізації розподілу
електроенергії.
З метою запобігання розряджанню
акумулятора під час їзди,
енергоспоживання вказаних
систем автоматично знижується в
два етапи, після чого вони
вимикаються:
● допоміжний обігрівач
● передні та задні вікна з підігрівом
● кермо з підігрівом
● дзеркала з обігрівом
● сидіння з підігрівом
● вентилятор
На другому етапі в інформаційному
центрі водія відображається
повідомлення про ввімкнення
системи захисту акумулятора від
розряджання.

Догляд за автомобілем273Збільшення холостих обертів
Якщо стан автомобільного
акумулятора вимагає його
зарядження, слід збільшити
потужність генератора. Це
досягатиметься за рахунок
збільшення холостих обертів, що
можна буде почути на слух.
В інформаційному центрі водія
відобразиться повідомлення.
Розетка
За низького заряду автомобільного
акумулятора розетки
деактивуються.
Попереджувальна табличкаЗначення символів: ● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.Випуск води й бруду з
системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не менше ніж через 5 секунд. Якщо
двигун не запускається, зверніться
по допомогу до найближчої
майстерні.

274Догляд за автомобілемЗаміна щітки
склоочисника
Лобове скло
Установіть важіль склоочисника у
підняте положення. Підніміть
фіксатор, щоб від'єднати щітку
склоочисника, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заднє вікно
Grand Sport
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Sports Tourer, Country Tourer
Підніміть очисник. Від’єднайте
щітку очисника як показано на
рисунку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

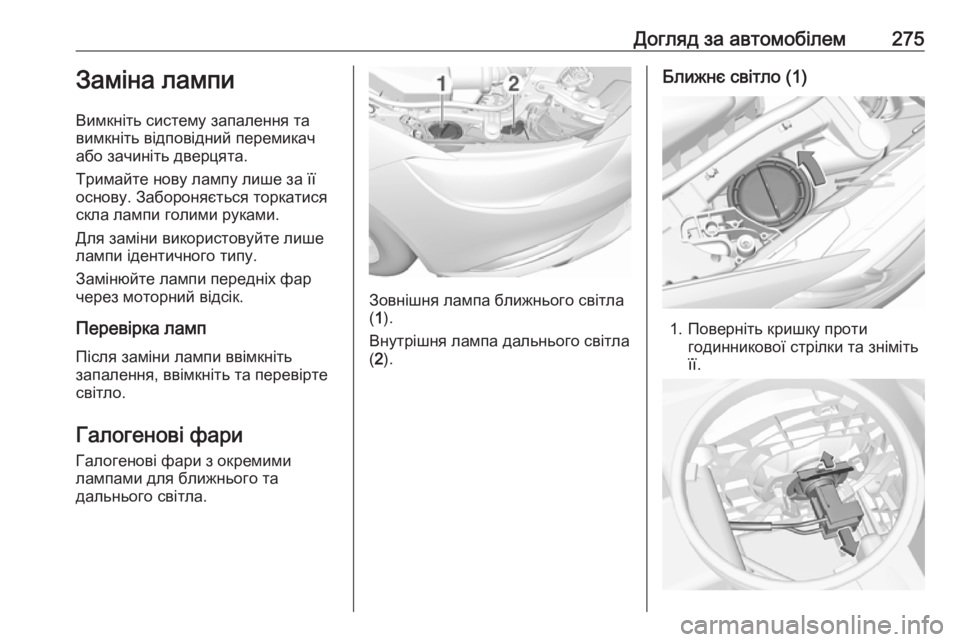

Догляд за автомобілем275Заміна лампи
Вимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Перевірка ламп
Після заміни лампи ввімкніть
запалення, ввімкніть та перевірте
світло.
Галогенові фари Галогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла
( 1 ).
Внутрішня лампа дальнього світла ( 2 ).
Ближнє світло (1)
1. Поверніть кришку проти
годинникової стрілки та зніміть
її.

276Догляд за автомобілем2. Від'єднайте патрон лампи відрозніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте патрон лампи від розніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Передні вказівники повороту У разі несправності світлодіоднихламп зверніться для їх заміни на
станцію технічного
обслуговування.

Догляд за автомобілем277Бокові ліхтаріУ разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Ліхтарі денного освітлення
У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах ближнього та дальнього світла, габаритних ліхтарях,
ліхтарях денного освітлення і
вказівниках повороту
використовуються світлодіоди,
тому замінити їх неможливо.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.Передні протитуманні
фари
1. Grand Sport, універсал
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки тканиною. Вставте
викрутку у виріз скраю на
кришці. Зніміть ковпак,
обережно підваживши його
назовні.
Country Tourer
Відкрутіть гвинт зіркоподібною
викруткою.
2. Grand Sport, універсал

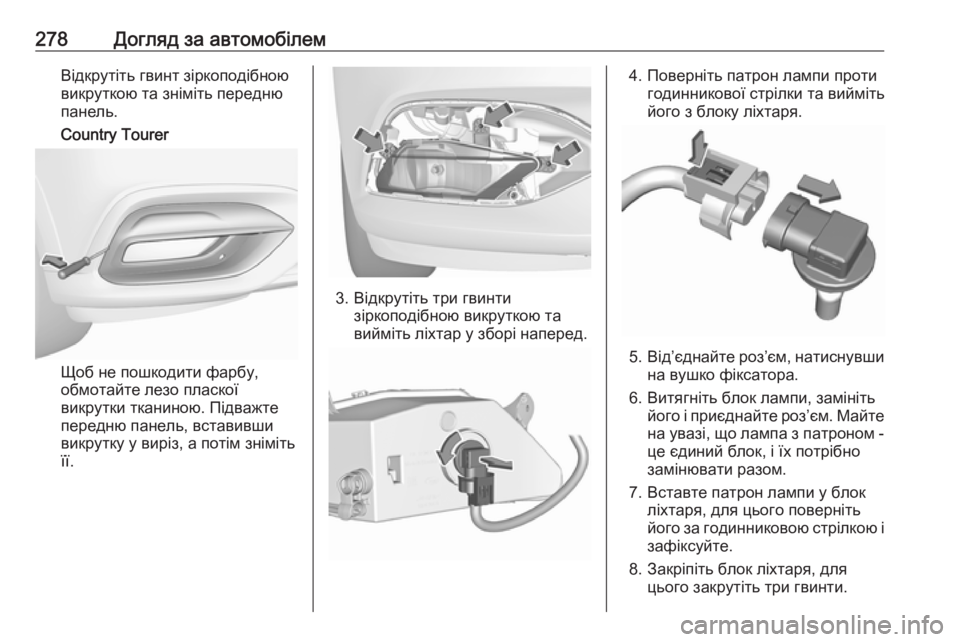

278Догляд за автомобілемВідкрутіть гвинт зіркоподібною
викруткою та зніміть передню
панель.
Country Tourer
Щоб не пошкодити фарбу,
обмотайте лезо пласкої викрутки тканиною. Підважте
передню панель, вставивши
викрутку у виріз, а потім зніміть
її.
3. Відкрутіть три гвинти зіркоподібною викруткою та
вийміть ліхтар у зборі наперед.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
5. Від’єднайте роз’єм, натиснувши
на вушко фіксатора.
6. Витягніть блок лампи, замініть його і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
7. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
8. Закріпіть блок ліхтаря, для цього закрутіть три гвинти.
