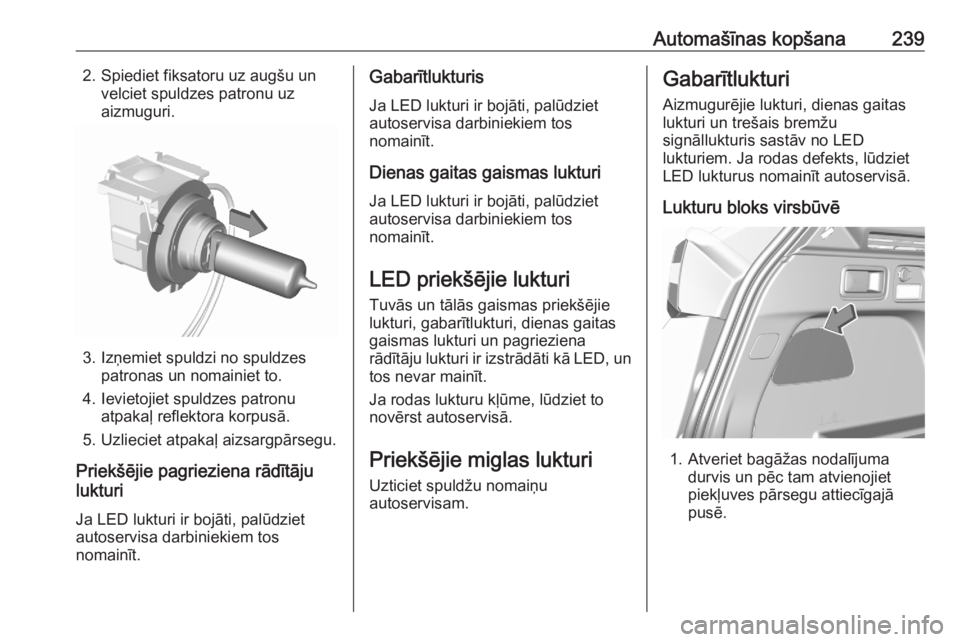

Automašīnas kopšana2392. Spiediet fiksatoru uz augšu unvelciet spuldzes patronu uz
aizmuguri.
3. Izņemiet spuldzi no spuldzes patronas un nomainiet to.
4. Ievietojiet spuldzes patronu atpakaļ reflektora korpusā.
5. Uzlieciet atpakaļ aizsargpārsegu.
Priekšējie pagrieziena rādītāju
lukturi
Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Gabarītlukturis
Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
Dienas gaitas gaismas lukturi Ja LED lukturi ir bojāti, palūdziet
autoservisa darbiniekiem tos
nomainīt.
LED priekšējie lukturi Tuvās un tālās gaismas priekšējie
lukturi, gabarītlukturi, dienas gaitas
gaismas lukturi un pagrieziena
rādītāju lukturi ir izstrādāti kā LED, un
tos nevar mainīt.
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Priekšējie miglas lukturi
Uzticiet spuldžu nomaiņu
autoservisam.Gabarītlukturi
Aizmugurējie lukturi, dienas gaitas lukturi un trešais bremžu
signāllukturis sastāv no LED
lukturiem. Ja rodas defekts, lūdziet
LED lukturus nomainīt autoservisā.
Lukturu bloks virsbūvē
1. Atveriet bagāžas nodalījuma durvis un pēc tam atvienojiet
piekļuves pārsegu attiecīgajā
pusē.

240Automašīnas kopšana
2. Atbrīvojiet luktura fiksējošouzgriezni, izmantojot krustenisko
atslēgu vai muciņatslēgu.
Lai nepazaudētu uzgriezni, ja tas
iekrīt spārna apšuvumā, vispirms
novietojiet zem tā auduma
gabalu.
3. Manuāli noskrūvējiet un noņemiet
luktura fiksējošo uzgriezni.
4. Atvienojiet fiksatoru, vienlaikus spiežot lukturi nedaudz uz āru.5. No ārpuses uzmanīgi izvelcietlukturu bloku no padziļinājuma unizņemiet. Pārliecinieties, lai vadu
caurule paliktu savā vietā.
6. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no
lukturu bloka.7. Izņemiet spuldzi no spuldzes patronas un nomainiet to.
Bremzēšanas lukturis ( 1)

Automašīnas kopšana241
Pagrieziena rādītāja lukturis (2)
8. Ievietojiet spuldzes patronu atpakaļ lukturu blokā. Ievietojiet
lukturu bloku padziļinājumā un no
iekšpuses pievelciet luktura
fiksējošo uzgriezni. Uzstādiet
atpakaļ vāku.
Aizmugures durvju lukturu bloks
1. Atveriet bagāžas nodalījuma durvis un noņemiet pārsegu.
2. Atbrīvojiet luktura fiksējošouzgriezni, izmantojot krustenisko
atslēgu vai muciņatslēgu.
3. Manuāli noskrūvējiet un noņemiet
luktura fiksējošo uzgriezni.
4. Atvienojiet fiksatoru, vienlaikus spiežot lukturu bloku nedaudz uz
āru.
5. No ārpuses uzmanīgi izvelciet lukturu bloku no padziļinājuma unizņemiet. Pārliecinieties, lai vadu
caurule paliktu savā vietā.
6. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no lukturu bloka.

242Automašīnas kopšana7. Izņemiet spuldzi no spuldzespatronas un nomainiet to:
Atpakaļgaitas gaismas spuldze
( 1 )
Aizmugurējais miglas lukturis ( 2)
8. Ievietojiet spuldzes patronu atpakaļ lukturu blokā. Ievietojiet
lukturu bloku padziļinājumā un no
iekšpuses pievelciet luktura
fiksējošo uzgriezni. Uzstādiet
atpakaļ vāku.
Trešais bremžu lukturis Trešais bremžu lukturis ir LED
lukturis, un to nevar nomainīt.
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Spuldžu pārbaude
Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, izņemiet
lukturu bloku:
1. Bīdiet lukturu bloku uz priekšu un noņemiet to aiz aizmugures.

Automašīnas kopšana243
2. Pagrieziet spuldzes patronupulksteņrādītāju kustības virzienā
un izņemiet no lukturu bloka.
3. Izņemiet spuldzi no spuldzes patronas un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pretēji pulksteņrādītāju
kustības virzienam.
5. Ievietojiet lukturu bloka kreiso malu, bīdiet pa kreisi un ievietojiet
labo malu.
Numura zīmes
apgaismojums
Numura zīmes apgaismojums sastāv no LED lukturiem un nav maināms.
Ja rodas lukturu kļūme, lūdziet to
novērst autoservisā.
Salona apgaismojums
Tālāk norādīto spuldžu nomaiņu
uzticiet autoservisam:
● iekāpšanas apgaismojuma lampa, lasāmlampiņas
● bagāžas nodalījuma apgaismojums
● instrumentu paneļa apgaismojumsElektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
● dzinēja nodalījums
● instrumentu panelis
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā pārkusušās stieplītes.Uzmanību
Nenomainiet drošinātāju, kamēr
nav novērsts kļūmes cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.

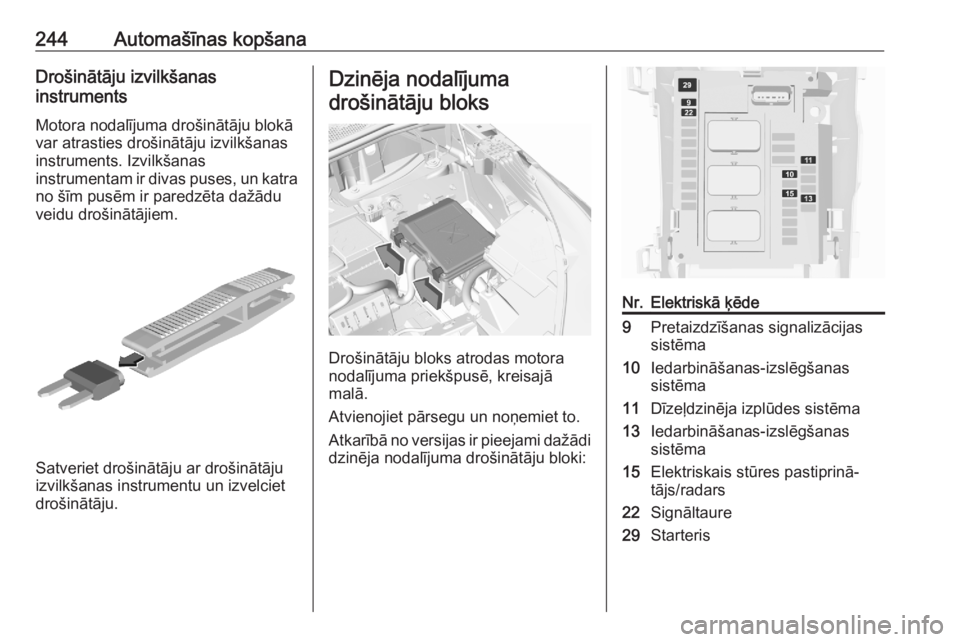

244Automašīnas kopšanaDrošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments. Izvilkšanas
instrumentam ir divas puses, un katra
no šīm pusēm ir paredzēta dažādu
veidu drošinātājiem.
Satveriet drošinātāju ar drošinātāju
izvilkšanas instrumentu un izvelciet
drošinātāju.
Dzinēja nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora
nodalījuma priekšpusē, kreisajā
malā.
Atvienojiet pārsegu un noņemiet to.
Atkarībā no versijas ir pieejami dažādi dzinēja nodalījuma drošinātāju bloki:
Nr.Elektriskā ķēde9Pretaizdzīšanas signalizācijas
sistēma10Iedarbināšanas-izslēgšanas
sistēma11Dīzeļdzinēja izplūdes sistēma13Iedarbināšanas-izslēgšanas
sistēma15Elektriskais stūres pastiprinā‐
tājs/radars22Signāltaure29Starteris

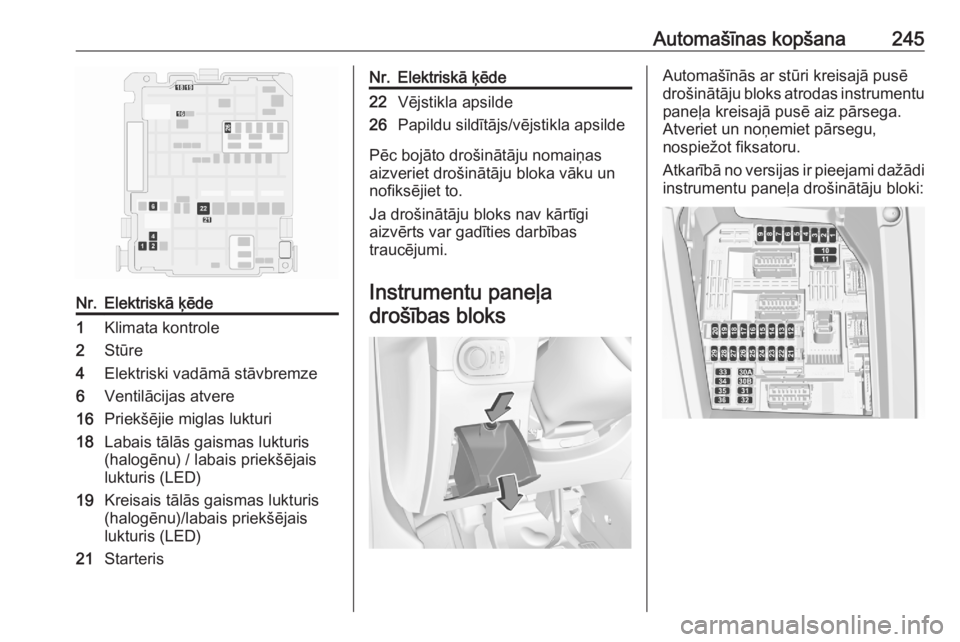

Automašīnas kopšana245Nr.Elektriskā ķēde1Klimata kontrole2Stūre4Elektriski vadāmā stāvbremze6Ventilācijas atvere16Priekšējie miglas lukturi18Labais tālās gaismas lukturis
(halogēnu) / labais priekšējais
lukturis (LED)19Kreisais tālās gaismas lukturis
(halogēnu)/labais priekšējais
lukturis (LED)21StarterisNr.Elektriskā ķēde22Vējstikla apsilde26Papildu sildītājs/vējstikla apsilde
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
nofiksējiet to.
Ja drošinātāju bloks nav kārtīgi
aizvērts var gadīties darbības
traucējumi.
Instrumentu paneļa drošības bloks
Automašīnās ar stūri kreisajā pusē
drošinātāju bloks atrodas instrumentu
paneļa kreisajā pusē aiz pārsega.
Atveriet un noņemiet pārsegu,
nospiežot fiksatoru.
Atkarībā no versijas ir pieejami dažādi instrumentu paneļa drošinātāju bloki:

246Automašīnas kopšanaNr.Elektriskā ķēde1Elektroniskās atslēgas sistēma/
pretaizdzīšanas signalizācijas
sistēma4Iedarbināšanas-izslēgšanas
sistēma5Uzlabota automašīnas novieto‐
šanas palīgsistēma/kamera/
pārnesumkārbas vadības
modulis7Pastiprinātājs8Aizmugurējā stikla tīrītājs10Centrālā atslēga11Centrālā atslēga13Pretaizdzīšanas signalizācijas
sistēma16Elektriskais stūres pastiprinātājs18BTA modulis21Iekšējais apgaismojums22Cimdu nodalījuma apgaismo‐
jums23Aklo zonu brīdinājuma sistēma/
ārējo spoguļu regulēšana/induk‐ tīvā uzlāde24Statņa elektriskais bloksNr.Elektriskā ķēde25Salona spogulis26Drošības jostu atgādinājuma
signalizators27Kamera/lietus sensors/apgai‐
smojuma automātiskā vadība28USB/informācija un izklaide31Drošības gaisa spilvens33Priekšējā elektriskā kontakt‐
ligzda36Informācija un izklaideNr.Elektriskā ķēde1Salona spogulis/elektriskais
stūres pastiprinātājs/selektīvā
gaitas vadība/radars/dīzeļdzi‐
nēja izplūdes sistēma3Piekabes vadības moduļa saga‐
tave4Signāltaure5Vējstikla mazgāšanas sistēma6Vējstikla mazgāšanas sistēma7Elektriskā kontaktligzda aizmu‐
gurē10Durvju slēdzenes/bagāžas
nodalījuma durvju slēdzene11Durvju slēdzenes/bagāžas
nodalījuma durvju slēdzene12Iedarbināšanas/apturēšanas
sistēma/diagnostikas savieno‐
tāju modulis/bremžu sistēma13Informācijas un izklaides
sistēma/klimata kontroles
sistēma14Signalizācijas sirēna15Klimata kontroles sistēma
