2020 OPEL GRANDLAND X automatik

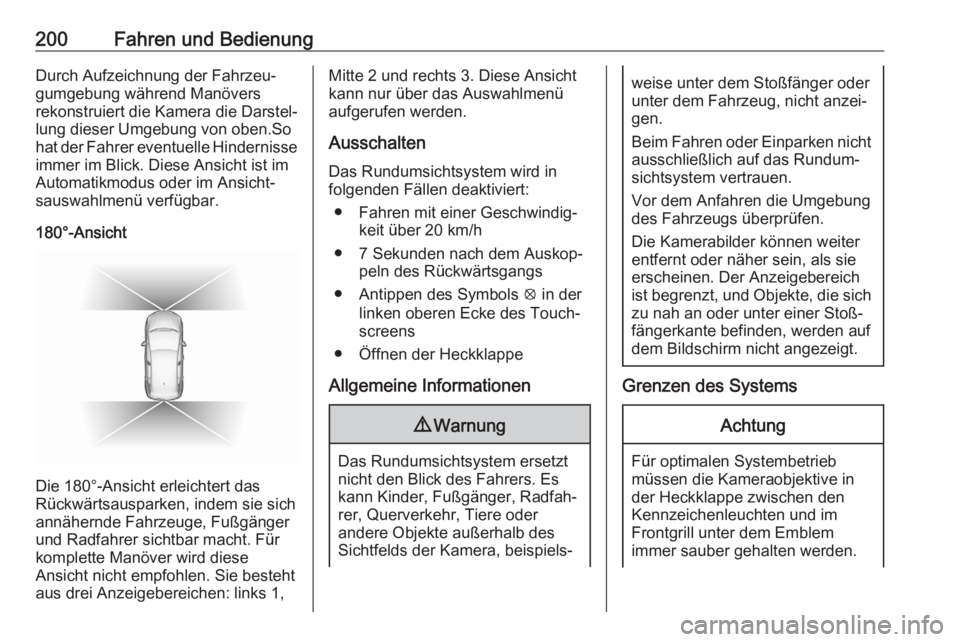

200Fahren und BedienungDurch Aufzeichnung der Fahrzeu‐
gumgebung während Manövers
rekonstruiert die Kamera die Darstel‐
lung dieser Umgebung von oben.So
hat der Fahrer eventuelle Hindernisse immer im Blick. Diese Ansicht ist imAutomatikmodus oder im Ansicht‐
sauswahlmenü verfügbar.
180°-Ansicht
Die 180°-Ansicht erleichtert das
Rückwärtsausparken, indem sie sich
annähernde Fahrzeuge, Fußgänger
und Radfahrer sichtbar macht. Für
komplette Manöver wird diese
Ansicht nicht empfohlen. Sie besteht
aus drei Anzeigebereichen: links 1,
Mitte 2 und rechts 3. Diese Ansicht kann nur über das Auswahlmenü
aufgerufen werden.
Ausschalten
Das Rundumsichtsystem wird in
folgenden Fällen deaktiviert:
● Fahren mit einer Geschwindig‐ keit über 20 km/h
● 7 Sekunden nach dem Auskop‐ peln des Rückwärtsgangs
● Antippen des Symbols q in der
linken oberen Ecke des Touch‐
screens
● Öffnen der Heckklappe
Allgemeine Informationen9 Warnung
Das Rundumsichtsystem ersetzt
nicht den Blick des Fahrers. Es
kann Kinder, Fußgänger, Radfah‐
rer, Querverkehr, Tiere oder
andere Objekte außerhalb des
Sichtfelds der Kamera, beispiels‐
weise unter dem Stoßfänger oder
unter dem Fahrzeug, nicht anzei‐
gen.
Beim Fahren oder Einparken nicht ausschließlich auf das Rundum‐
sichtsystem vertrauen.
Vor dem Anfahren die Umgebung
des Fahrzeugs überprüfen.
Die Kamerabilder können weiter
entfernt oder näher sein, als sie
erscheinen. Der Anzeigebereich
ist begrenzt, und Objekte, die sich zu nah an oder unter einer Stoß‐
fängerkante befinden, werden auf
dem Bildschirm nicht angezeigt.
Grenzen des Systems
Achtung
Für optimalen Systembetrieb
müssen die Kameraobjektive in
der Heckklappe zwischen den
Kennzeichenleuchten und im
Frontgrill unter dem Emblem
immer sauber gehalten werden.

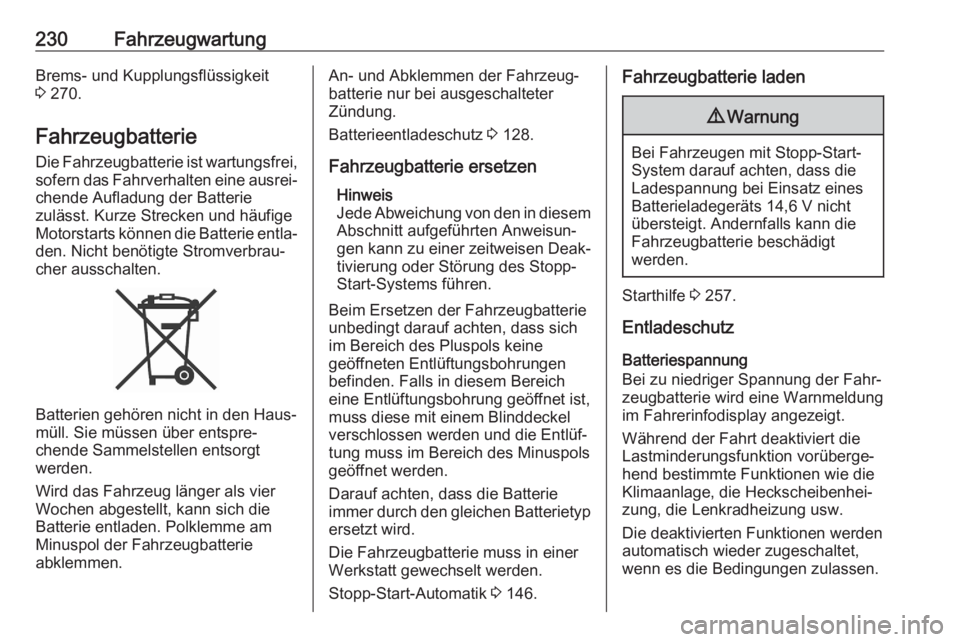

230FahrzeugwartungBrems- und Kupplungsflüssigkeit
3 270.
Fahrzeugbatterie Die Fahrzeugbatterie ist wartungsfrei,
sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie
zulässt. Kurze Strecken und häufige
Motorstarts können die Batterie entla‐ den. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen entsorgt
werden.
Wird das Fahrzeug länger als vier
Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am
Minuspol der Fahrzeugbatterie
abklemmen.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter
Zündung.
Batterieentladeschutz 3 128.
Fahrzeugbatterie ersetzen Hinweis
Jede Abweichung von den in diesem Abschnitt aufgeführten Anweisun‐
gen kann zu einer zeitweisen Deak‐
tivierung oder Störung des Stopp-
Start-Systems führen.
Beim Ersetzen der Fahrzeugbatterie
unbedingt darauf achten, dass sich
im Bereich des Pluspols keine
geöffneten Entlüftungsbohrungen
befinden. Falls in diesem Bereich
eine Entlüftungsbohrung geöffnet ist,
muss diese mit einem Blinddeckel
verschlossen werden und die Entlüf‐
tung muss im Bereich des Minuspols
geöffnet werden.
Darauf achten, dass die Batterie immer durch den gleichen Batterietyp
ersetzt wird.
Die Fahrzeugbatterie muss in einer
Werkstatt gewechselt werden.
Stopp-Start-Automatik 3 146.Fahrzeugbatterie laden9 Warnung
Bei Fahrzeugen mit Stopp-Start-
System darauf achten, dass die
Ladespannung bei Einsatz eines
Batterieladegeräts 14,6 V nicht
übersteigt. Andernfalls kann die
Fahrzeugbatterie beschädigt
werden.
Starthilfe 3 257.
Entladeschutz
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Fahrerinfodisplay angezeigt.
Während der Fahrt deaktiviert die
Lastminderungsfunktion vorüberge‐
hend bestimmte Funktionen wie die Klimaanlage, die Heckscheibenhei‐
zung, die Lenkradheizung usw.
Die deaktivierten Funktionen werden
automatisch wieder zugeschaltet,
wenn es die Bedingungen zulassen.

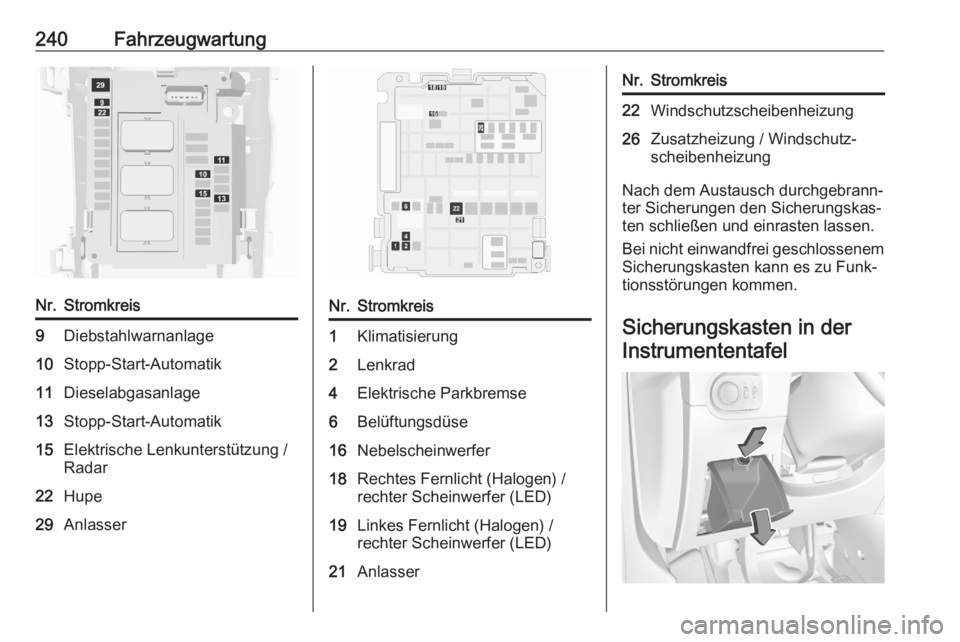

240FahrzeugwartungNr.Stromkreis9Diebstahlwarnanlage10Stopp-Start-Automatik11Dieselabgasanlage13Stopp-Start-Automatik15Elektrische Lenkunterstützung /
Radar22Hupe29AnlasserNr.Stromkreis1Klimatisierung2Lenkrad4Elektrische Parkbremse6Belüftungsdüse16Nebelscheinwerfer18Rechtes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)19Linkes Fernlicht (Halogen) /
rechter Scheinwerfer (LED)21AnlasserNr.Stromkreis22Windschutzscheibenheizung26Zusatzheizung / Windschutz‐
scheibenheizung
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und einrasten lassen.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der Instrumententafel

Fahrzeugwartung241Bei Linkslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung links in der Instrumententafel.
Abdeckung öffnen, auf die Verriege‐
lung drücken und Abdeckung abneh‐
men.
Der Sicherungskasten in der Instru‐
mententafel unterscheidet sich je
nach Version:Nr.Stromkreis1Elektronisches Schlüssel‐
system / Diebstahlwarnanlage4Stopp-Start-Automatik5Erweiterte Einparkhilfe /
Kamera / Getriebesteuergerät7Verstärker8Heckscheibenwischer10Zentralverriegelung11Zentralverriegelung13Diebstahlwarnanlage16Elektrische Lenkunterstützung18BTA-Modul21Innenbeleuchtung22Handschuhfachbeleuchtung23Toter-Winkel-Warnung / Einstel‐
lung Außenspiegel / induktives
Laden24Elektrische Säulenbaugruppe25InnenspiegelNr.Stromkreis26Sicherheitsgurt anlegen27Kamera / Regensensor / Auto‐
matische Lichtsteuerung28USB / Infotainment31Airbag33Zubehörsteckdose vorne36Infotainment

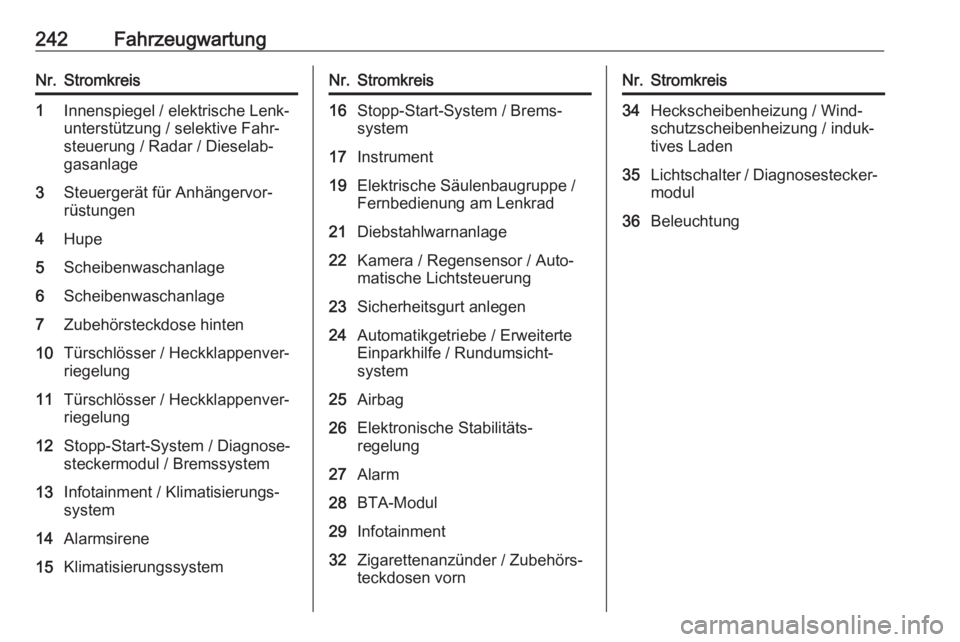

242FahrzeugwartungNr.Stromkreis1Innenspiegel / elektrische Lenk‐
unterstützung / selektive Fahr‐
steuerung / Radar / Dieselab‐
gasanlage3Steuergerät für Anhängervor‐
rüstungen4Hupe5Scheibenwaschanlage6Scheibenwaschanlage7Zubehörsteckdose hinten10Türschlösser / Heckklappenver‐
riegelung11Türschlösser / Heckklappenver‐
riegelung12Stopp-Start-System / Diagnose‐
steckermodul / Bremssystem13Infotainment / Klimatisierungs‐
system14Alarmsirene15KlimatisierungssystemNr.Stromkreis16Stopp-Start-System / Brems‐
system17Instrument19Elektrische Säulenbaugruppe /
Fernbedienung am Lenkrad21Diebstahlwarnanlage22Kamera / Regensensor / Auto‐
matische Lichtsteuerung23Sicherheitsgurt anlegen24Automatikgetriebe / Erweiterte
Einparkhilfe / Rundumsicht‐
system25Airbag26Elektronische Stabilitäts‐
regelung27Alarm28BTA-Modul29Infotainment32Zigarettenanzünder / Zubehörs‐
teckdosen vornNr.Stromkreis34Heckscheibenheizung / Wind‐
schutzscheibenheizung / induk‐
tives Laden35Lichtschalter / Diagnosestecker‐
modul36Beleuchtung

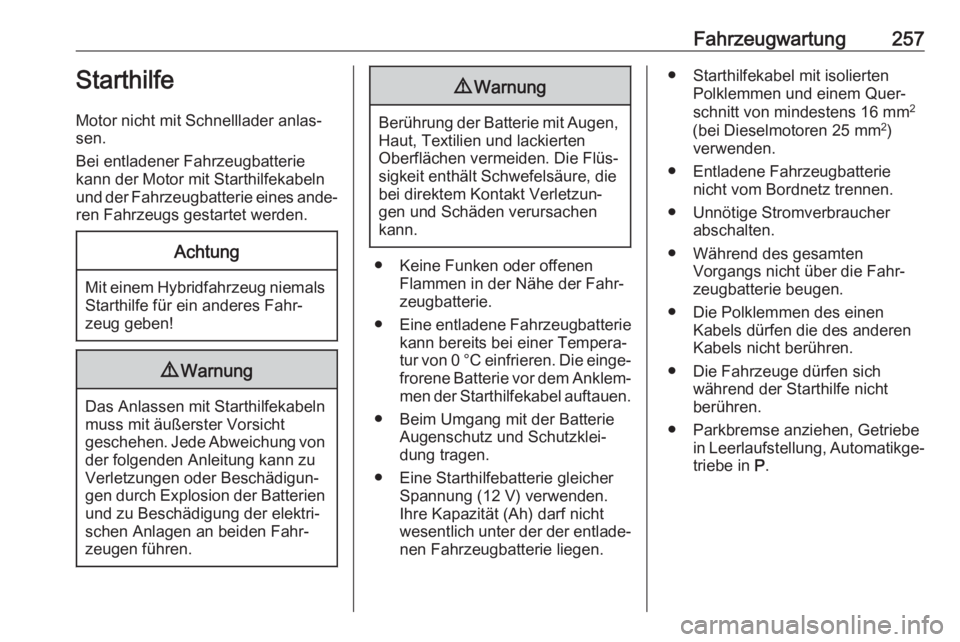

Fahrzeugwartung257Starthilfe
Motor nicht mit Schnelllader anlas‐ sen.
Bei entladener Fahrzeugbatterie kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.Achtung
Mit einem Hybridfahrzeug niemals
Starthilfe für ein anderes Fahr‐
zeug geben!
9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Flüs‐
sigkeit enthält Schwefelsäure, die
bei direktem Kontakt Verletzun‐
gen und Schäden verursachen
kann.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐
zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐ frorene Batterie vor dem Anklem‐
men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Eine Starthilfebatterie gleicher Spannung (12 V) verwenden.
Ihre Kapazität (Ah) darf nicht
wesentlich unter der der entlade‐ nen Fahrzeugbatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐triebe in P.

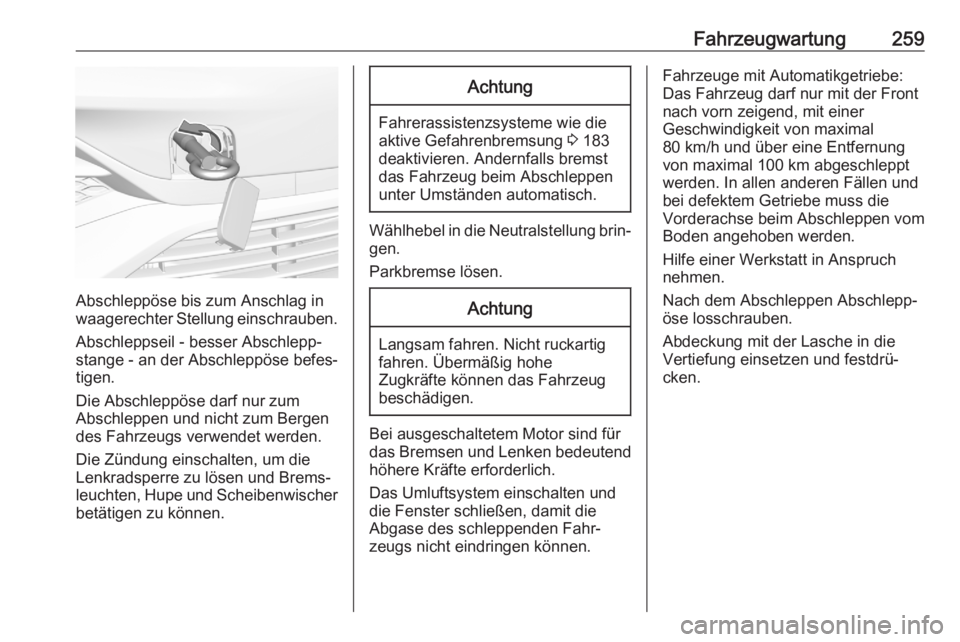

Fahrzeugwartung259
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Achtung
Fahrerassistenzsysteme wie die
aktive Gefahrenbremsung 3 183
deaktivieren. Andernfalls bremst
das Fahrzeug beim Abschleppen
unter Umständen automatisch.
Wählhebel in die Neutralstellung brin‐
gen.
Parkbremse lösen.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Übermäßig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die
Abgase des schleppenden Fahr‐
zeugs nicht eindringen können.
Fahrzeuge mit Automatikgetriebe:
Das Fahrzeug darf nur mit der Front
nach vorn zeigend, mit einer
Geschwindigkeit von maximal
80 km/h und über eine Entfernung
von maximal 100 km abgeschleppt
werden. In allen anderen Fällen und
bei defektem Getriebe muss die
Vorderachse beim Abschleppen vom
Boden angehoben werden.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung mit der Lasche in die
Vertiefung einsetzen und festdrü‐ cken.

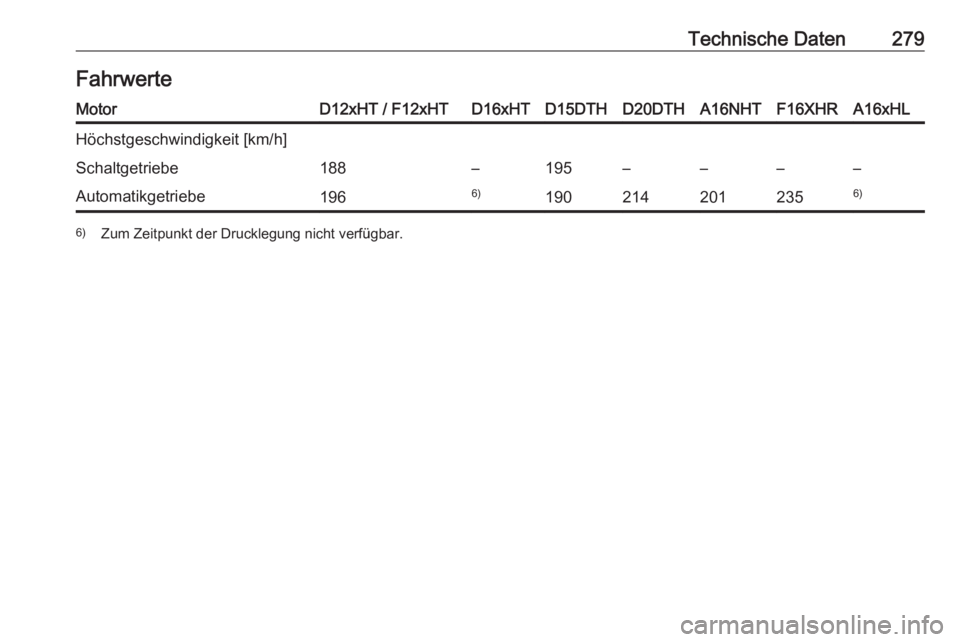

Technische Daten279FahrwerteMotorD12xHT / F12xHTD16xHTD15DTHD20DTHA16NHTF16XHRA16xHLHöchstgeschwindigkeit [km/h]Schaltgetriebe188–195––––Automatikgetriebe1966)1902142012356)6)Zum Zeitpunkt der Drucklegung nicht verfügbar.
