2020 OPEL CROSSLAND X Savininko vadovas (in Lithuanian)

Automobilio priežiūra191Ilgosios šviesos
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Ištraukite viršutinės lemputės lizdą iš reflektoriaus korpuso.
3. Ištraukite lemputę iš kištukinėsjungties.
4. Pakeiskite lemputę ir prijunkite ją prie kištukinės jungties.
5. Įkiškite ir pastumkite lemputės lizdą į reflektoriaus korpusą,
nustatydami ąselę tinkamoje
padėtyje.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Posūkio žibintas
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.

192Automobilio priežiūra2. Pasukite apatinį lemputės lizdąprieš laikrodžio rodyklę, kad
atjungtumėte. Ištraukite lemputės lizdą iš reflektoriaus korpuso.
3. Paspauskite skląstį ir išimkite lemputę iš lizdo.
4. Pakeiskite lemputę ir prijunkite ją prie lemputės lizdo.
5. Įstatykite lemputės lizdą į reflektoriaus korpusą ir pasukite
pagal laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Trumposios šviesos
1. Pasukite gaubtą prieš laikrodžiorodyklę ir nuimkite.
2. Pakelkite fiksatorių ir tada patraukite kištukinę jungtį atgal.
3. Nulenkite fiksatorių žemyn ir išimkite lemputę iš reflektoriaus
korpuso.
4. Pakeiskite lemputę ir įspauskite ją
į reflektoriaus korpusą,
nustatydami ąselę į vietą.
5. Užlenkite fiksatorių aukštyn ir palaikykite jį toje padėtyje.
6. Prijunkite kištukinę jungtį prie lemputės ir užfiksuokite ją
fiksatoriumi.
7. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

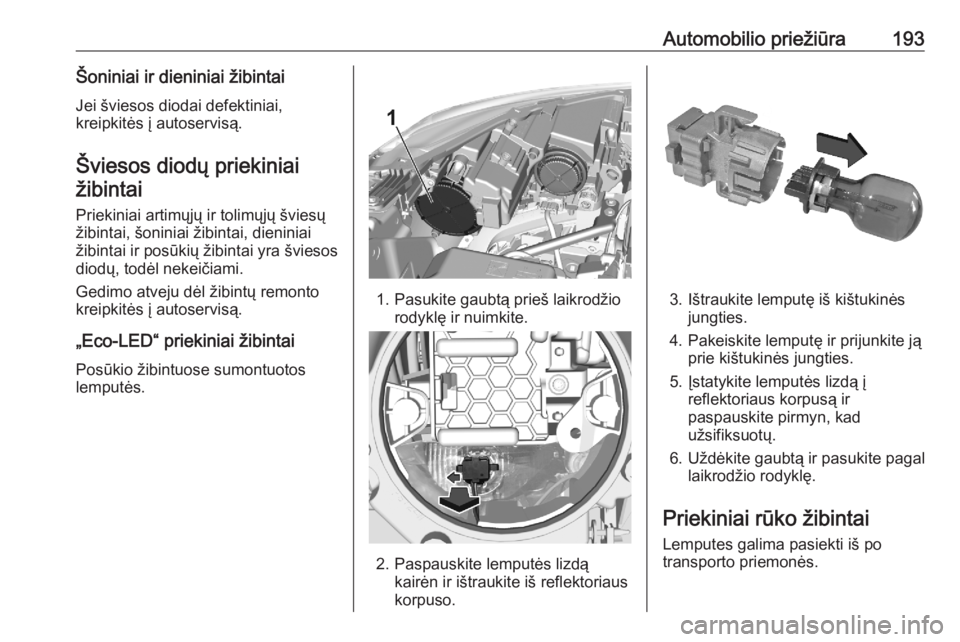

Automobilio priežiūra193Šoniniai ir dieniniai žibintai
Jei šviesos diodai defektiniai,
kreipkitės į autoservisą.
Šviesos diodų priekiniaižibintai
Priekiniai artimųjų ir tolimųjų šviesų
žibintai, šoniniai žibintai, dieniniai
žibintai ir posūkių žibintai yra šviesos
diodų, todėl nekeičiami.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
„Eco-LED“ priekiniai žibintai Posūkio žibintuose sumontuotos
lemputės.
1. Pasukite gaubtą prieš laikrodžio rodyklę ir nuimkite.
2. Paspauskite lemputės lizdąkairėn ir ištraukite iš reflektoriauskorpuso.
3. Ištraukite lemputę iš kištukinės jungties.
4. Pakeiskite lemputę ir prijunkite ją prie kištukinės jungties.
5. Įstatykite lemputės lizdą į reflektoriaus korpusą ir
paspauskite pirmyn, kad
užsifiksuotų.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Priekiniai rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės.

194Automobilio priežiūra
1. Pasukite lemputės laikiklį priešlaikrodžio rodyklę ir išimkite iš
reflektoriaus korpuso.
2. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektoriaus korpusą, pasukite
pagal laikrodžio rodyklę ir
sujunkite.
Galiniai žibintai
Atsižvelgiant į versiją, galiniai ir
stabdžių žibintai suprojektuoti iš
šviesos diodų. Sugedus šviesos
diodams, pasirūpinkite, kad juos
pakeistų autoserviso specialistai.Žibinto blokas kėbule
Žibinto bloko nuėmimas
1. Atsukite du sraigtus, laikančius žibinto bloką.

Automobilio priežiūra1952. Ištraukite žibinto bloką tiesiaiatgal.
3. Išimkite lemputės lizdą. a) Versija be šviesos diodų:
Išsukite tris sraigtus ir išimkite.
b) Versija su šviesos diodais:
Išimkite iš žibinto bloko, sukdami
prieš laikrodžio rodyklę.
4. Išimkite lemputę. a) Versija be šviesos diodų:
Ištraukite ir pakeiskite.
1: galinis / stabdžių žibintas
2: posūkio žibintas
b) Versija su šviesos diodais:
Tiesiai ištraukite iš lizdo ir
pakeiskite.
Žibinto bloko prijungimas 1. Atsižvelgdami į versiją, prijunkite lemputės laikiklį prie žibinto bloko
ir užfiksuokite trimis sraigtais arba
prijunkite posūkio lemputės lizdą.

196Automobilio priežiūra
2. Prijunkite žibinto bloką prietransporto priemonės kėbulo ir
priveržkite dviem sraigtais.
Žibinto blokas bagažinės
dangtyje
Žibinto bloko nuėmimas
1. Bagažinės dangtyje atleiskite dangtelį ir nuimkite jį.
2. Ranka atsukite plastikinę veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.

Automobilio priežiūra1974. Išimkite lemputės lizdą.a) Versija be šviesos diodų:
Paspauskite skląstį, kad
atleistumėte ir išimtumėte lemputės lizdą.
b) Versija su šviesos diodais:
Išimkite atbulinės eigos žibinto
lemputės lizdą iš žibinto bloko,
sukdami prieš laikrodžio rodyklę.
5. Išimkite lemputę. a) Versija be šviesos diodų:
Išimkite ir pakeiskite nauju.
1: galinis žibintas
2: galinis rūko žibintas arba
atbulinės eigos žibintas
b) Versija su šviesos diodais:
Tiesiai ištraukite ir pakeiskite.
Žibinto bloko prijungimas 1. Atsižvelgdami į versiją, prijunkite lemputės laikiklį prie žibinto bloko
arba prijunkite atbulinės eigos
žibinto lemputės lizdą.

198Automobilio priežiūra
2. Prijunkite žibinto bloką priebagažinės dangčio.
3. Užfiksuokite žibinto bloką plastikine veržle.
4. Prijunkite dangtelį prie bagažinės dangčio.
Šoniniai posūkių žibintai
Norėdami pakeisti lemputę, nuimkite
žibinto bloką:
1. Nuslinkite žibinto bloką pirmyn ir nuimkite jį galinėje dalyje.
2. Sukite lemputės lizdą priešlaikrodžio rodyklę ir išimkite iš
žibinto bloko.
3. Ištraukite lemputę iš lemputės lizdo ir pakeiskite nauja.
