2020 OPEL CROSSLAND X Priručnik za vlasnika (in Croatian)

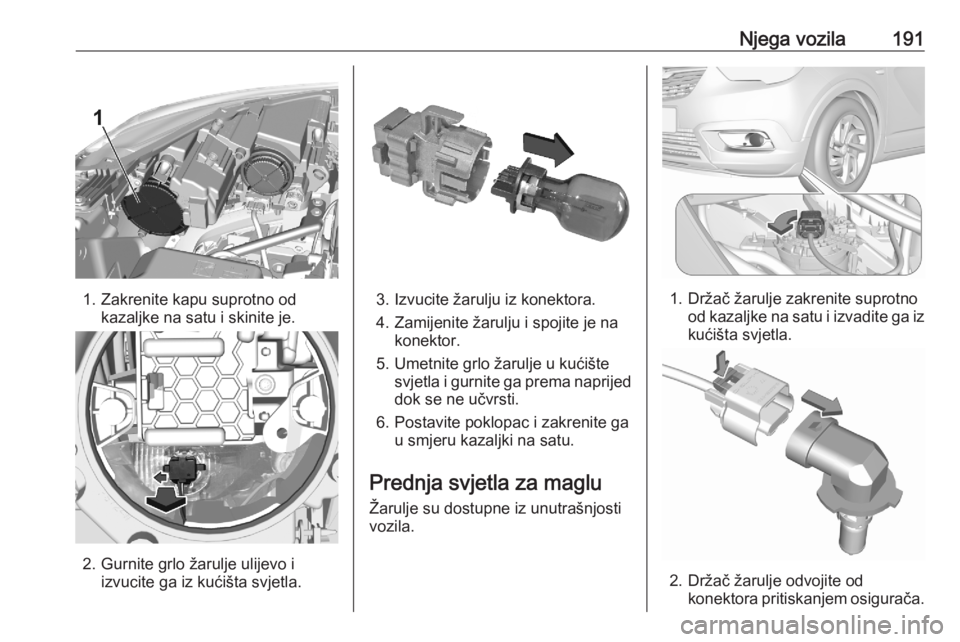

Njega vozila191
1. Zakrenite kapu suprotno odkazaljke na satu i skinite je.
2. Gurnite grlo žarulje ulijevo iizvucite ga iz kućišta svjetla.
3. Izvucite žarulju iz konektora.
4. Zamijenite žarulju i spojite je na konektor.
5. Umetnite grlo žarulje u kućište svjetla i gurnite ga prema naprijed
dok se ne učvrsti.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednja svjetla za maglu Žarulje su dostupne iz unutrašnjostivozila.1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite ga izkućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.

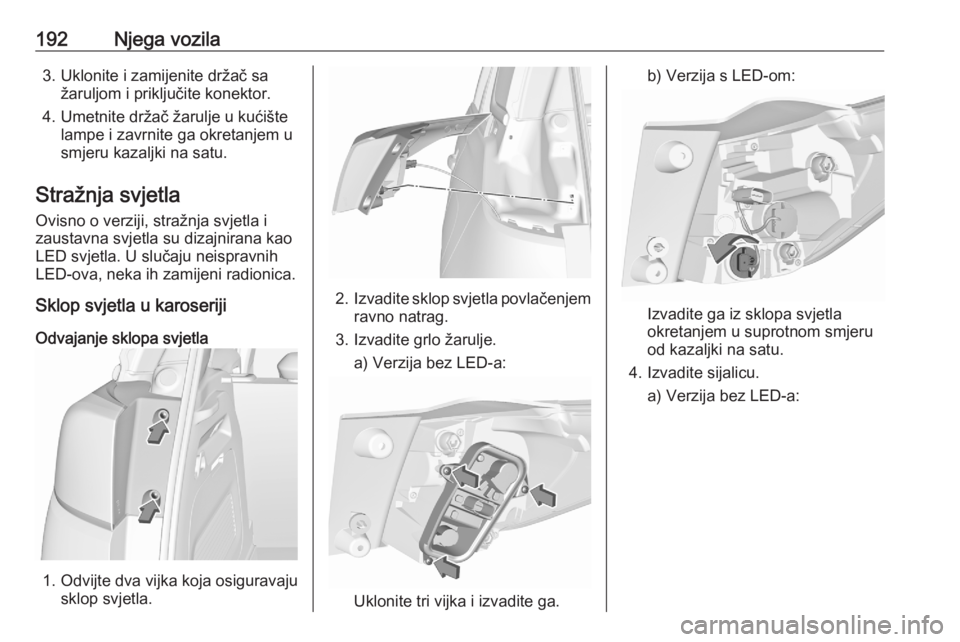

192Njega vozila3. Uklonite i zamijenite držač sažaruljom i priključite konektor.
4. Umetnite držač žarulje u kućište lampe i zavrnite ga okretanjem u
smjeru kazaljki na satu.
Stražnja svjetla
Ovisno o verziji, stražnja svjetla i
zaustavna svjetla su dizajnirana kao
LED svjetla. U slučaju neispravnih LED-ova, neka ih zamijeni radionica.
Sklop svjetla u karoseriji
Odvajanje sklopa svjetla
1. Odvijte dva vijka koja osiguravaju sklop svjetla.
2.Izvadite sklop svjetla povlačenjem
ravno natrag.
3. Izvadite grlo žarulje. a) Verzija bez LED-a:
Uklonite tri vijka i izvadite ga.
b) Verzija s LED-om:
Izvadite ga iz sklopa svjetla
okretanjem u suprotnom smjeru
od kazaljki na satu.
4. Izvadite sijalicu. a) Verzija bez LED-a:

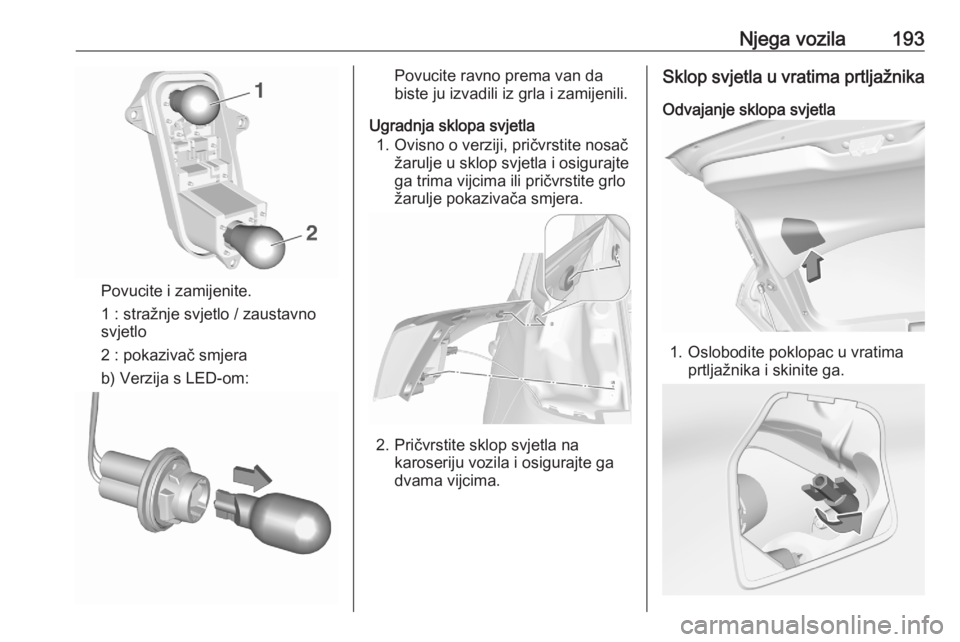

Njega vozila193
Povucite i zamijenite.
1 : stražnje svjetlo / zaustavno
svjetlo
2 : pokazivač smjera
b) Verzija s LED-om:
Povucite ravno prema van da
biste ju izvadili iz grla i zamijenili.
Ugradnja sklopa svjetla 1. Ovisno o verziji, pričvrstite nosač žarulje u sklop svjetla i osigurajtega trima vijcima ili pričvrstite grlo
žarulje pokazivača smjera.
2. Pričvrstite sklop svjetla na karoseriju vozila i osigurajte ga
dvama vijcima.
Sklop svjetla u vratima prtljažnika
Odvajanje sklopa svjetla
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.

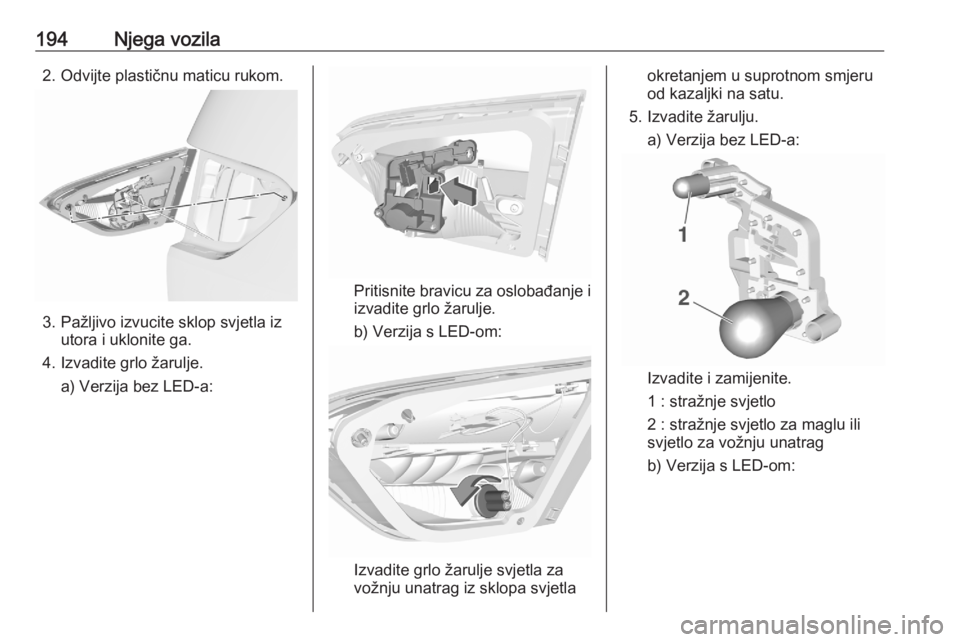

194Njega vozila2. Odvijte plastičnu maticu rukom.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Izvadite grlo žarulje. a) Verzija bez LED-a:
Pritisnite bravicu za oslobađanje i
izvadite grlo žarulje.
b) Verzija s LED-om:
Izvadite grlo žarulje svjetla za
vožnju unatrag iz sklopa svjetla
okretanjem u suprotnom smjeru
od kazaljki na satu.
5. Izvadite žarulju. a) Verzija bez LED-a:
Izvadite i zamijenite.
1 : stražnje svjetlo
2 : stražnje svjetlo za maglu ili
svjetlo za vožnju unatrag
b) Verzija s LED-om:

Njega vozila195
Povucite ravno prema van da
biste ga izvadili i zamijenili
Ugradnja sklopa svjetla 1. Ovisno o verziji, pričvrstite nosač žarulje u sklop svjetla ili pričvrstitegrlo žarulje za vožnju unatrag.2. Ugradite sklop svjetla u vrata prtljažnika.
3. Učvrstite sklop svjetla plastičnom maticom.
4. Pričvrstite poklopac na vrata prtljažnika.
Bočni pokazivači smjera
Za zamjenu žarulje, skinite sklop
svjetla:
1. Izvucite sklop svjetla prema naprijed i izvadite ga sa stražnje
strane.

196Njega vozila
2.Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite iz sklopa
svjetla.
3. Izvucite žarulju iz grla žarulje i zamijenite je.
4. Umetnite grlo žarulje i okrenite ga
u smjeru kazaljki na satu.
5. Umetnite lijevi kraj sklopa svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje
● svjetlo prtljažnika
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
Tri kutije s osiguračima nalaze se u: ● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

Njega vozila197Hvataljka osiguračaHvataljka osigurača se može nalazitiu kutiji s osiguračima u prostoru
motora. Izvlakač ima dvije strane, a svaka strana je oblikovana za različitu
vrstu osigurača.
Uhvatite osigurač izvlakačem
osigurača i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.
BrojStrujni krug1Ventilator sustava kontrole
klime2–3Kutija s osiguračima karoserije4–5Kutija s osiguračima u ploči s
instrumentima6Rashladni uređaj motora7Upravljački modul karoserije8Upravljački uređaj motora,
pumpa za gorivo

198Njega vozilaBrojStrujni krug9Upravljački uređaji motora10Upravljački uređaji motora11Upravljački uređaji motora12Rashladni uređaj motora13Upravljački modul karoserije14Inteligentni osjetnik za
akumulator15–16Prednja svjetla za maglu17–18Dugo svjetlo, desno19Dugo svjetlo, lijevo20Upravljački uređaj motora,
pumpa za gorivo21Elektropokretač22–23Elektropokretač24Kuka prikoliceBrojStrujni krug25Kutija s osiguračima u ploči s
instrumentima26Upravljački modul mjenjača27Upravljački modul karoserije28Upravljački modul motora29Prednji brisač30Upravljački modul karoserije
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima na lijevoj
strani ploče s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza poklopca u ploči s instrumentima.
Otkvačite poklopac na bočnoj strani i
skinite ga.
