2020 OPEL CROSSLAND X Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем2072.Вийміть верхній патрон лампи з
корпусу рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи і просуньте його в корпус
рефлектора, встановивши
вушко на місце.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Покажчик повороту
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Повертайте нижній патрон лампи проти годинниковоїстрілки, щоб відкрутити його.
Витягніть патрон лампи з
корпусу рефлектора.
3. Натиснувши на защіпку, вийміть
лампу з патрона.
4. Замініть лампу й установіть її в патрон.
5. Вставте патрон лампи в корпус рефлектора й поверніть загодинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.

208Догляд за автомобілемБлижнє світло
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Підніміть затискач і потягніть за
вилку з’єднувача назад.
3. Опустіть затискач і вийміть лампу з корпусу рефлектора.
4. Замініть лампу і просуньте її в корпус рефлектора,
встановивши вушко на місце.
5. Відігніть затискач угору і тримайте в такому положенні.
6. Приєднайте з’єднувач до лампи
й зафіксуйте його затискачем.
7. Установіть кришку та поверніть за годинниковою стрілкою.
Бокові ліхтарі / освітлення при
денному світлі
У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах ближнього та дальнього світла, габаритних ліхтарях,
ліхтарях денного освітлення і
вказівниках повороту
використовуються світлодіоди,
тому замінити їх неможливо.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.
Енергоефективні світлодіодні
фари
Конструкцією покажчиків повороту
передбачено використання ламп.

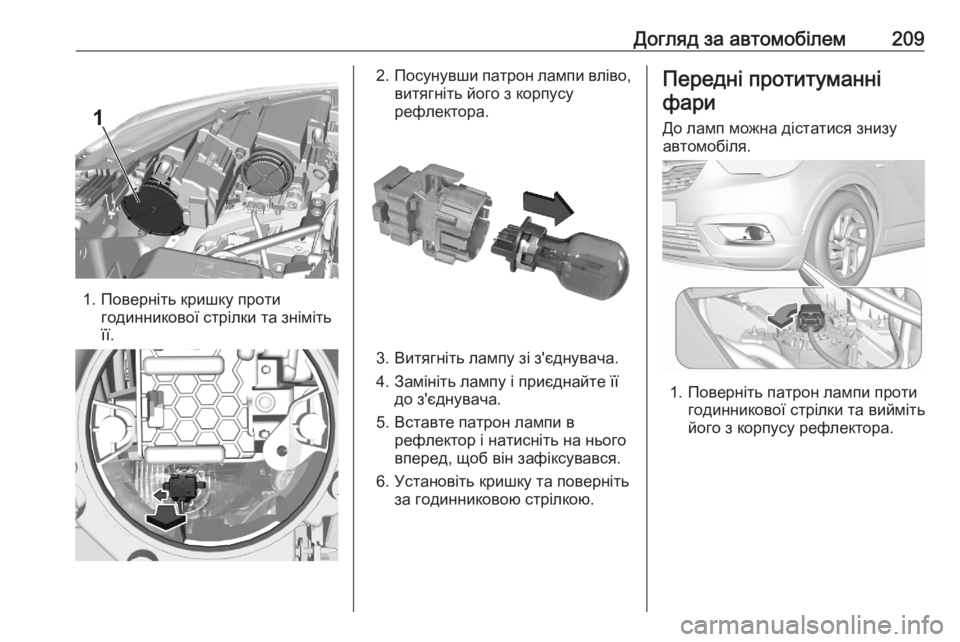

Догляд за автомобілем209
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Посунувши патрон лампи вліво,
витягніть його з корпусу
рефлектора.
3. Витягніть лампу зі з'єднувача.
4. Замініть лампу і приєднайте її до з'єднувача.
5. Вставте патрон лампи в рефлектор і натисніть на нього
вперед, щоб він зафіксувався.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Передні протитуманні
фари
До ламп можна дістатися знизу
автомобіля.
1. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з корпусу рефлектора.

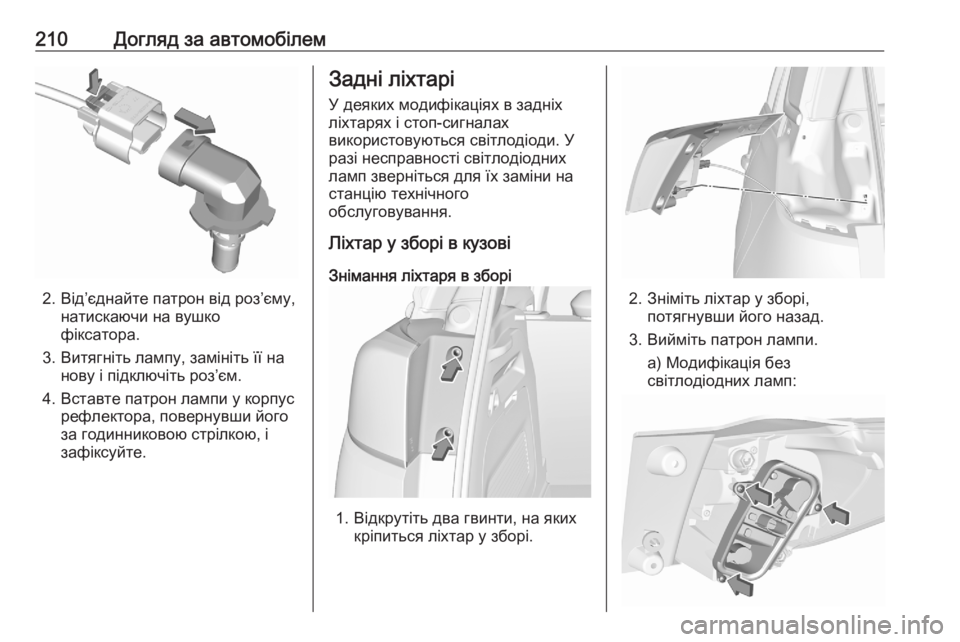

210Догляд за автомобілем
2. Від’єднайте патрон від роз’єму,натискаючи на вушкофіксатора.
3. Витягніть лампу, замініть її на нову і підключіть роз’єм.
4. Вставте патрон лампи у корпус рефлектора, повернувши його
за годинниковою стрілкою, і
зафіксуйте.
Задні ліхтарі
У деяких модифікаціях в задніх
ліхтарях і стоп-сигналах
використовуються світлодіоди. У
разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Ліхтар у зборі в кузові
Знімання ліхтаря в зборі
1. Відкрутіть два гвинти, на яких кріпиться ліхтар у зборі.
2. Зніміть ліхтар у зборі,потягнувши його назад.
3. Вийміть патрон лампи. а) Модифікація без
світлодіодних ламп:

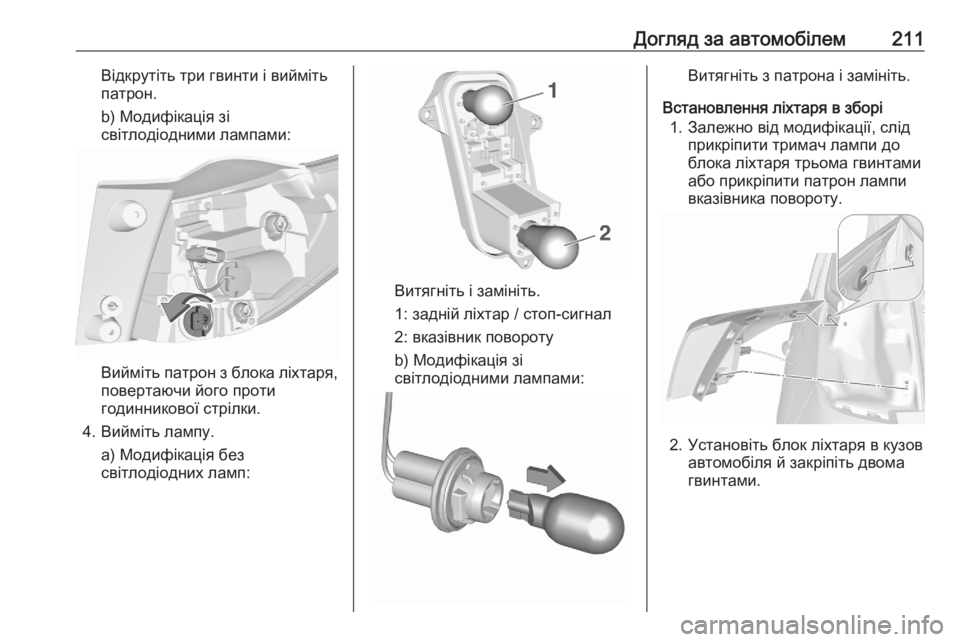

Догляд за автомобілем211Відкрутіть три гвинти і вийміть
патрон.
b) Модифікація зі
світлодіодними лампами:
Вийміть патрон з блока ліхтаря,
повертаючи його проти
годинникової стрілки.
4. Вийміть лампу. а) Модифікація безсвітлодіодних ламп:
Витягніть і замініть.
1: задній ліхтар / стоп-сигнал
2: вказівник повороту
b) Модифікація зі
світлодіодними лампами:
Витягніть з патрона і замініть.
Встановлення ліхтаря в зборі 1. Залежно від модифікації, слід прикріпити тримач лампи до
блока ліхтаря трьома гвинтами
або прикріпити патрон лампи
вказівника повороту.
2. Установіть блок ліхтаря в кузов автомобіля й закріпіть двома
гвинтами.

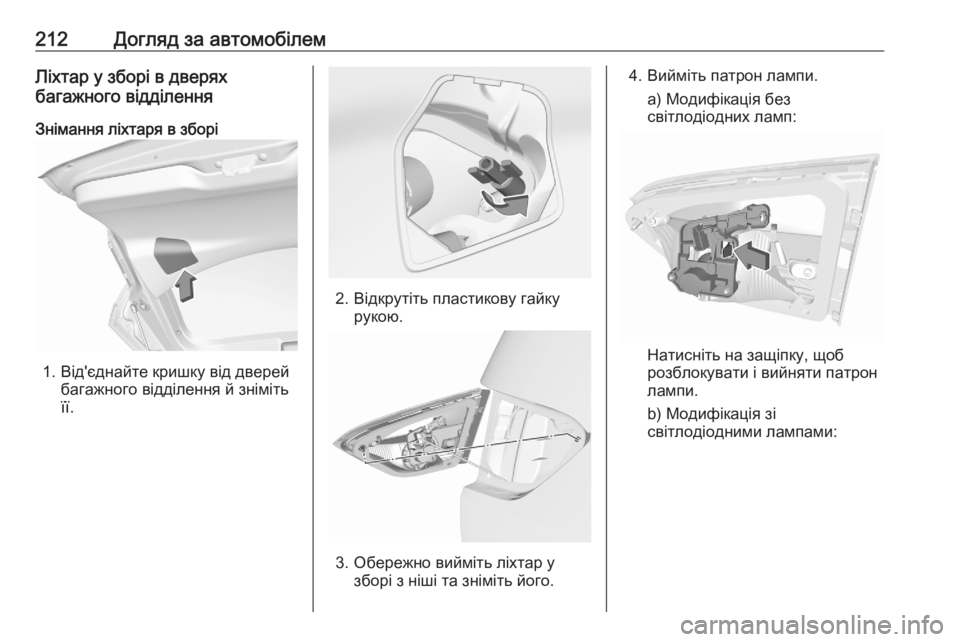

212Догляд за автомобілемЛіхтар у зборі в дверях
багажного відділення
Знімання ліхтаря в зборі
1. Від'єднайте кришку від дверей багажного відділення й зніміть
її.
2. Відкрутіть пластикову гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Вийміть патрон лампи.
а) Модифікація без
світлодіодних ламп:
Натисніть на защіпку, щоб
розблокувати і вийняти патрон
лампи.
b) Модифікація зі
світлодіодними лампами:

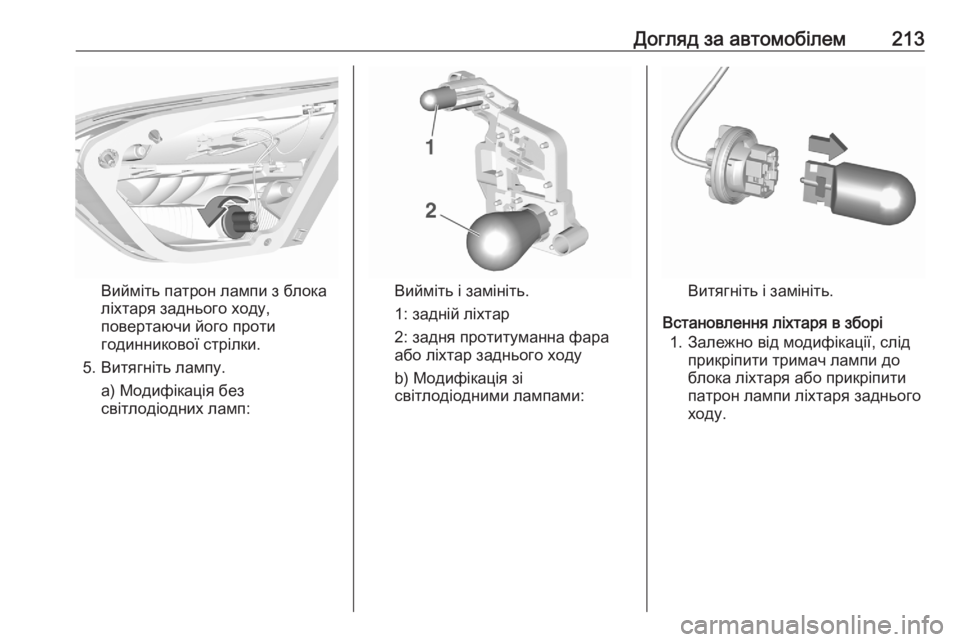

Догляд за автомобілем213
Вийміть патрон лампи з блока
ліхтаря заднього ходу,
повертаючи його проти
годинникової стрілки.
5. Витягніть лампу. а) Модифікація без
світлодіодних ламп:Вийміть і замініть.
1: задній ліхтар 2: задня протитуманна фара
або ліхтар заднього ходу
b) Модифікація зі
світлодіодними лампами:Витягніть і замініть.
Встановлення ліхтаря в зборі 1. Залежно від модифікації, слід прикріпити тримач лампи до
блока ліхтаря або прикріпити
патрон лампи ліхтаря заднього
ходу.

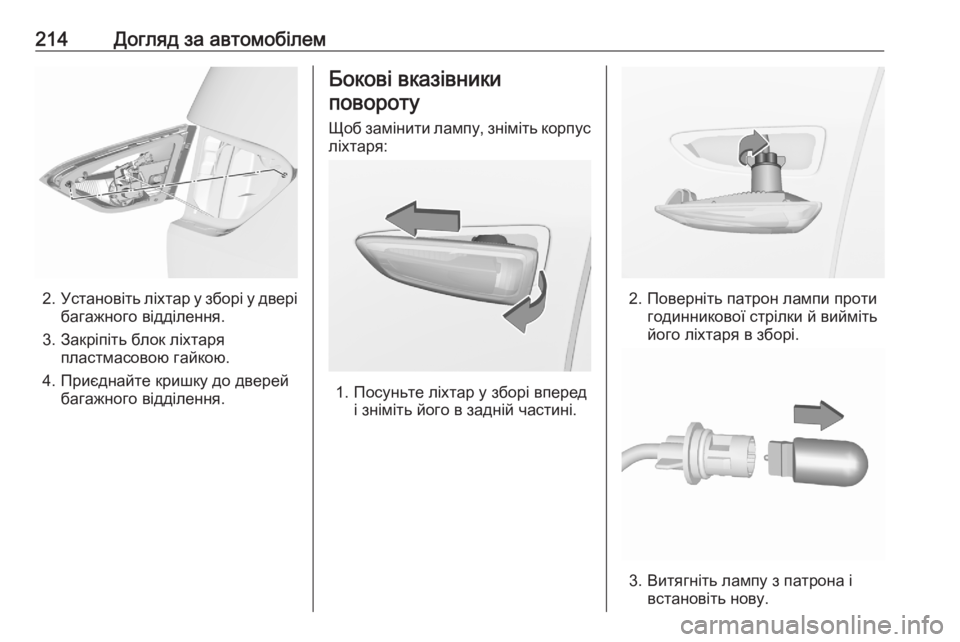

214Догляд за автомобілем
2.Установіть ліхтар у зборі у двері
багажного відділення.
3. Закріпіть блок ліхтаря пластмасовою гайкою.
4. Приєднайте кришку до дверей багажного відділення.
Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус ліхтаря:
1. Посуньте ліхтар у зборі вперед і зніміть його в задній частині.
2. Поверніть патрон лампи проти годинникової стрілки й вийміть
його ліхтаря в зборі.
3. Витягніть лампу з патрона і встановіть нову.
