2020 OPEL COMBO E Omaniku käsiraamat (in Estonian)

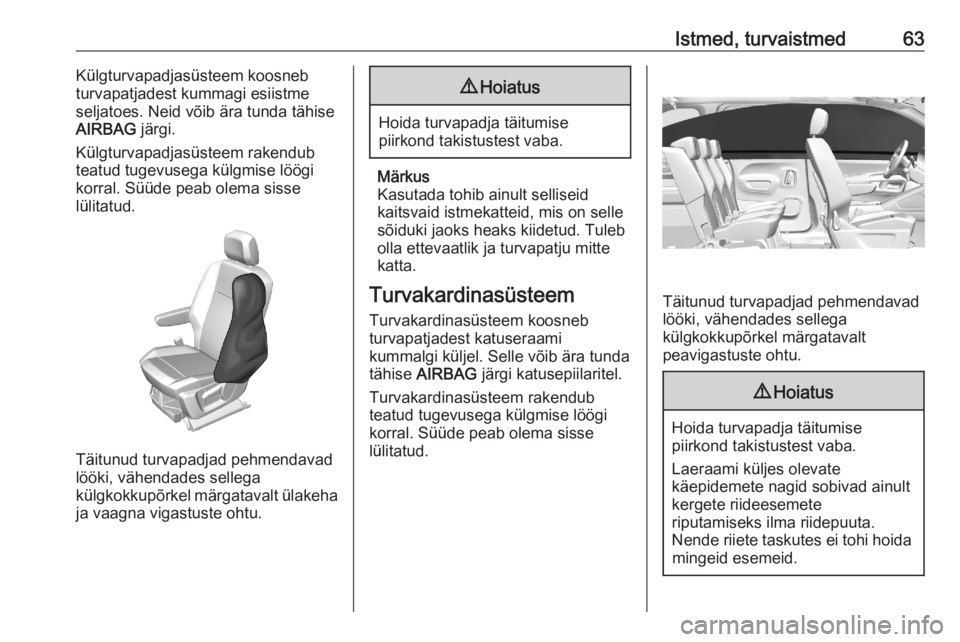

Istmed, turvaistmed63Külgturvapadjasüsteem koosneb
turvapatjadest kummagi esiistme
seljatoes. Neid võib ära tunda tähise
AIRBAG järgi.
Külgturvapadjasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt ülakeha ja vaagna vigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Märkus
Kasutada tohib ainult selliseid
kaitsvaid istmekatteid, mis on selle
sõiduki jaoks heaks kiidetud. Tuleb olla ettevaatlik ja turvapatju mitte
katta.
Turvakardinasüsteem Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. Selle võib ära tunda
tähise AIRBAG järgi katusepiilaritel.
Turvakardinasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.

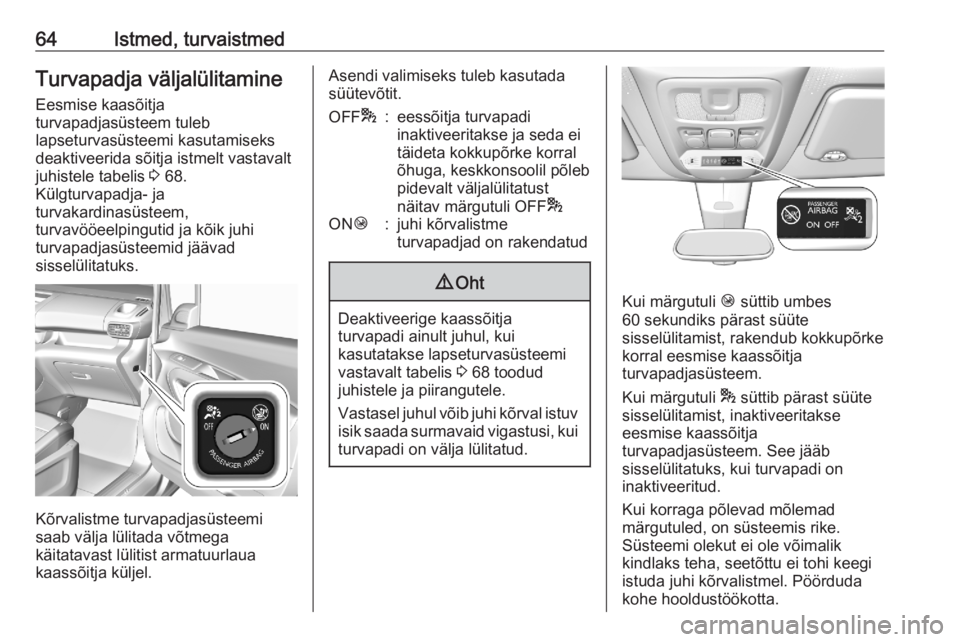

64Istmed, turvaistmedTurvapadja väljalülitamine
Eesmise kaasõitja
turvapadjasüsteem tuleb
lapseturvasüsteemi kasutamiseks
deaktiveerida sõitja istmelt vastavalt
juhistele tabelis 3 68.
Külgturvapadja- ja
turvakardinasüsteem,
turvavööeelpingutid ja kõik juhi
turvapadjasüsteemid jäävad
sisselülitatuks.
Kõrvalistme turvapadjasüsteemi
saab välja lülitada võtmega
käitatavast lülitist armatuurlaua
kaassõitja küljel.
Asendi valimiseks tuleb kasutada
süütevõtit.OFF *:eessõitja turvapadi
inaktiveeritakse ja seda ei
täideta kokkupõrke korral
õhuga, keskkonsoolil põleb
pidevalt väljalülitatust
näitav märgutuli OFF *ONÓ:juhi kõrvalistme
turvapadjad on rakendatud9 Oht
Deaktiveerige kaassõitja
turvapadi ainult juhul, kui
kasutatakse lapseturvasüsteemi
vastavalt tabelis 3 68 toodud
juhistele ja piirangutele.
Vastasel juhul võib juhi kõrval istuv
isik saada surmavaid vigastusi, kui turvapadi on välja lülitatud.Kui märgutuli Ó süttib umbes
60 sekundiks pärast süüte
sisselülitamist, rakendub kokkupõrke
korral eesmise kaassõitja
turvapadjasüsteem.
Kui märgutuli * süttib pärast süüte
sisselülitamist, inaktiveeritakse
eesmise kaassõitja
turvapadjasüsteem. See jääb
sisselülitatuks, kui turvapadi on
inaktiveeritud.
Kui korraga põlevad mõlemad
märgutuled, on süsteemis rike.
Süsteemi olekut ei ole võimalik
kindlaks teha, seetõttu ei tohi keegi istuda juhi kõrvalistmel. Pöörduda
kohe hooldustöökotta.

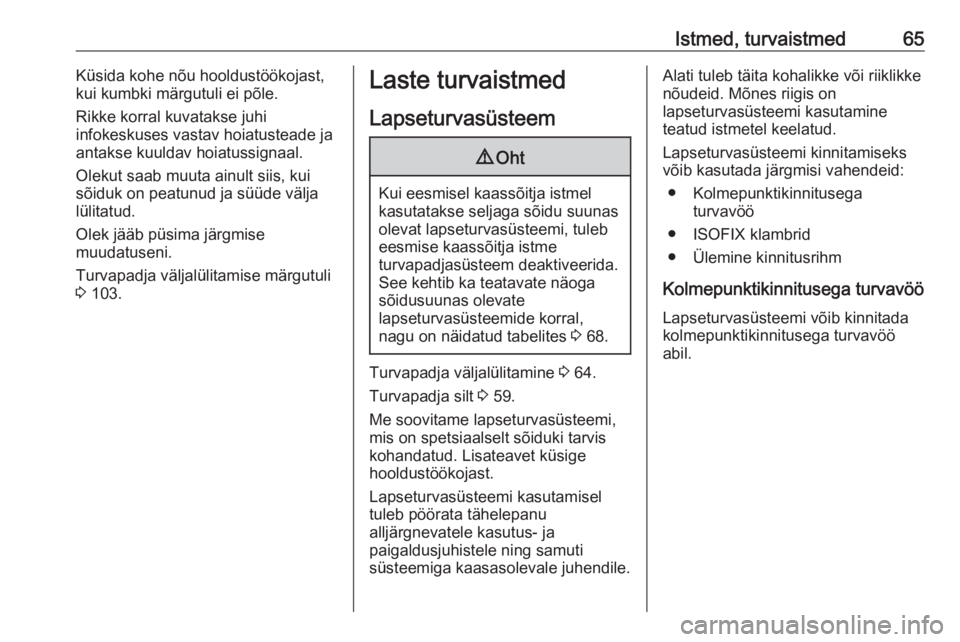

Istmed, turvaistmed65Küsida kohe nõu hooldustöökojast,
kui kumbki märgutuli ei põle.
Rikke korral kuvatakse juhi
infokeskuses vastav hoiatusteade ja
antakse kuuldav hoiatussignaal.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli
3 103.Laste turvaistmed
Lapseturvasüsteem9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 68.
Turvapadja väljalülitamine 3 64.
Turvapadja silt 3 59.
Me soovitame lapseturvasüsteemi, mis on spetsiaalselt sõiduki tarvis
kohandatud. Lisateavet küsige
hooldustöökojast.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasasolevale juhendile.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.
Lapseturvasüsteemi kinnitamiseks
võib kasutada järgmisi vahendeid:
● Kolmepunktikinnitusega turvavöö
● ISOFIX klambrid
● Ülemine kinnitusrihm
Kolmepunktikinnitusega turvavöö Lapseturvasüsteemi võib kinnitada
kolmepunktikinnitusega turvavöö
abil.

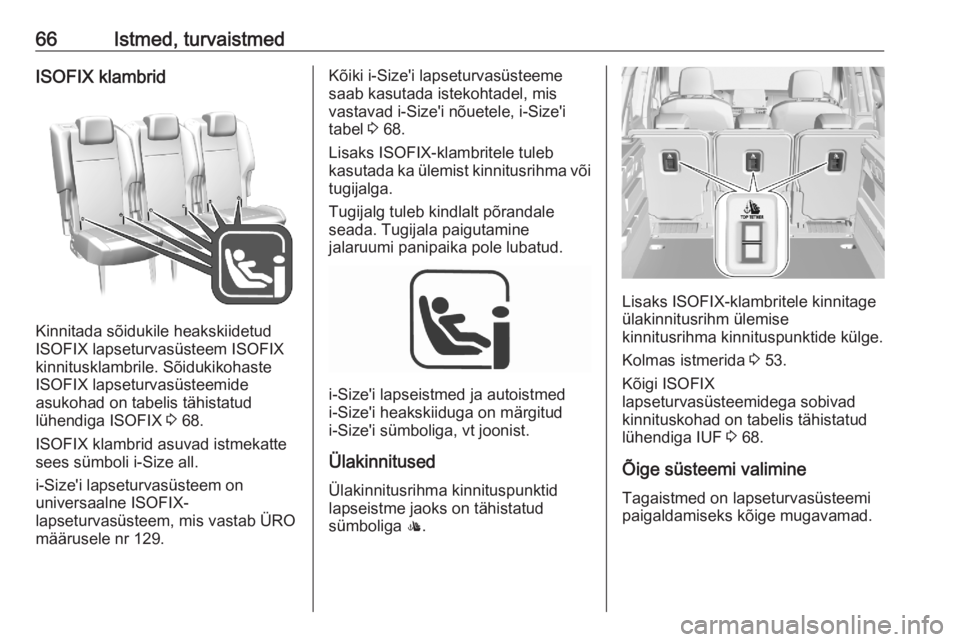

66Istmed, turvaistmedISOFIX klambrid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrile. Sõidukikohaste
ISOFIX lapseturvasüsteemide
asukohad on tabelis tähistatud
lühendiga ISOFIX 3 68.
ISOFIX klambrid asuvad istmekatte
sees sümboli i-Size all.
i-Size'i lapseturvasüsteem on
universaalne ISOFIX-
lapseturvasüsteem, mis vastab ÜRO
määrusele nr 129.
Kõiki i-Size'i lapseturvasüsteeme saab kasutada istekohtadel, mis
vastavad i-Size'i nõuetele, i-Size'i
tabel 3 68.
Lisaks ISOFIX-klambritele tuleb
kasutada ka ülemist kinnitusrihma või
tugijalga.
Tugijalg tuleb kindlalt põrandale
seada. Tugijala paigutamine
jalaruumi panipaika pole lubatud.
i-Size'i lapseistmed ja autoistmed
i-Size'i heakskiiduga on märgitud
i-Size'i sümboliga, vt joonist.
Ülakinnitused
Ülakinnitusrihma kinnituspunktid
lapseistme jaoks on tähistatud
sümboliga :.
Lisaks ISOFIX-klambritele kinnitage
ülakinnitusrihm ülemise
kinnitusrihma kinnituspunktide külge.
Kolmas istmerida 3 53.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad kinnituskohad on tabelis tähistatud
lühendiga IUF 3 68.
Õige süsteemi valimine Tagaistmed on lapseturvasüsteemi
paigaldamiseks kõige mugavamad.

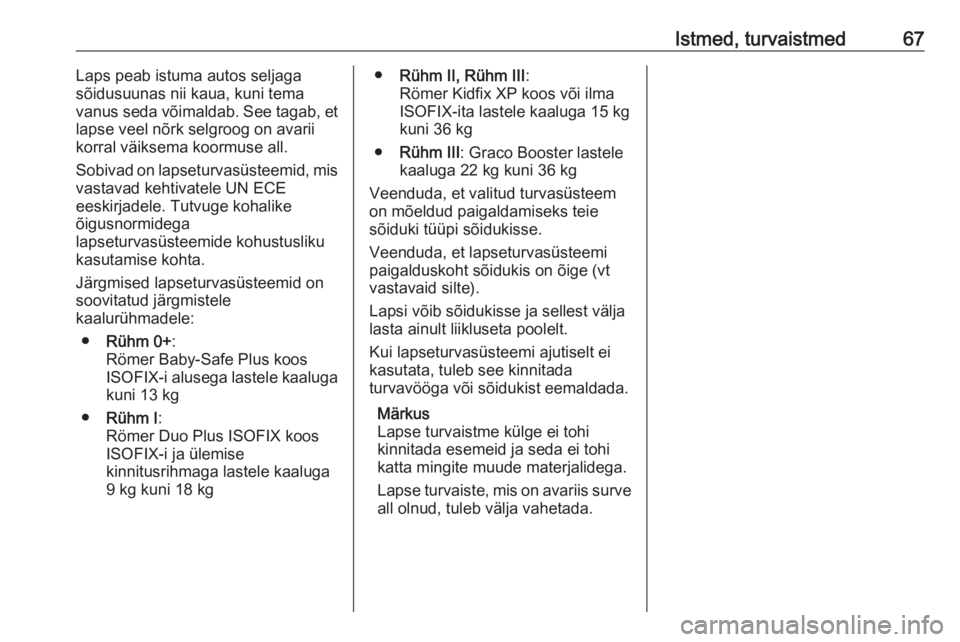

Istmed, turvaistmed67Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et
lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on lapseturvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Järgmised lapseturvasüsteemid on soovitatud järgmistele
kaalurühmadele:
● Rühm 0+ :
Römer Baby-Safe Plus koos
ISOFIX -i alusega lastele kaaluga
kuni 13 kg
● Rühm I :
Römer Duo Plus ISOFIX koos
ISOFIX-i ja ülemise
kinnitusrihmaga lastele kaaluga
9 kg kuni 18 kg● Rühm II, Rühm III :
Römer Kidfix XP koos või ilma
ISOFIX-ita lastele kaaluga 15 kg kuni 36 kg
● Rühm III : Graco Booster lastele
kaaluga 22 kg kuni 36 kg
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.

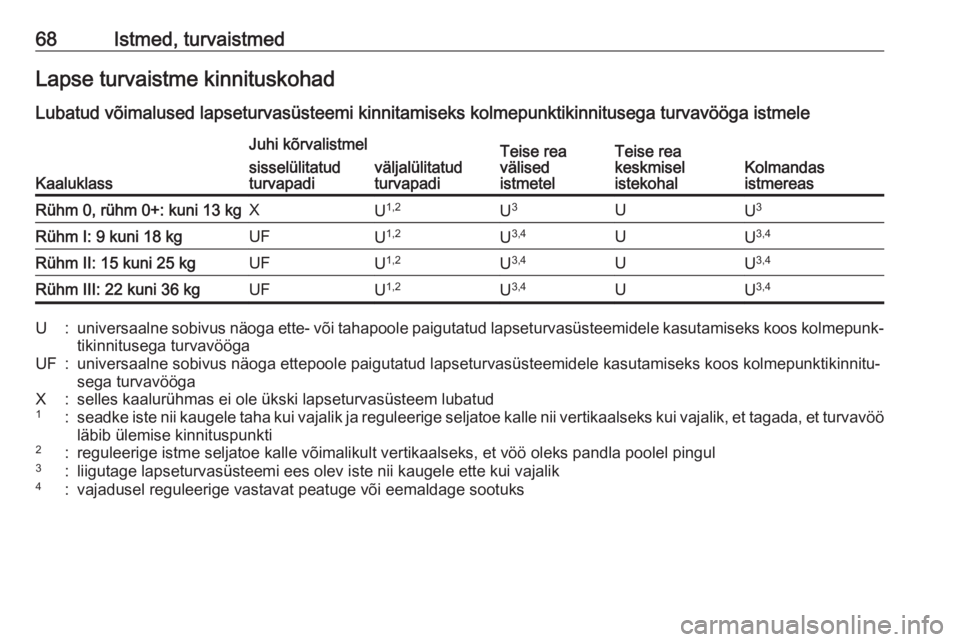

68Istmed, turvaistmedLapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaaluklass
Juhi kõrvalistmelTeise rea
välised
istmetelTeise rea
keskmisel
istekohalKolmandas
istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0, rühm 0+: kuni 13 kgXU 1,2U3UU3Rühm I: 9 kuni 18 kgUFU1,2U 3,4UU3,4Rühm II: 15 kuni 25 kgUFU1,2U3,4UU3,4Rühm III: 22 kuni 36 kgUFU1,2U3,4UU3,4U:universaalne sobivus näoga ette- või tahapoole paigutatud lapseturvasüsteemidele kasutamiseks koos kolmepunk‐
tikinnitusega turvavöögaUF:universaalne sobivus näoga ettepoole paigutatud lapseturvasüsteemidele kasutamiseks koos kolmepunktikinnitu‐
sega turvavöögaX:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:reguleerige istme seljatoe kalle võimalikult vertikaalseks, et vöö oleks pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

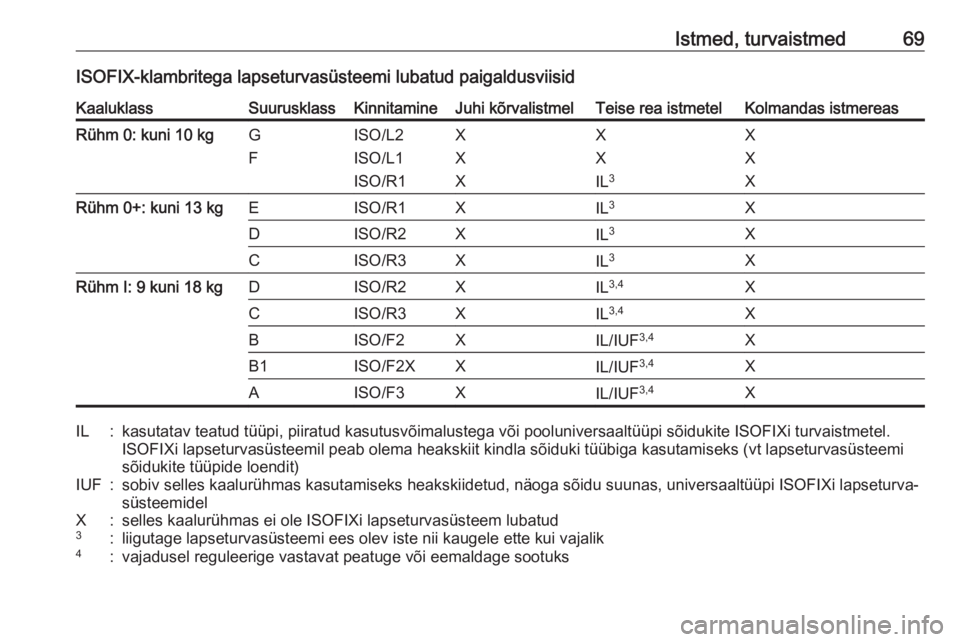

Istmed, turvaistmed69ISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisidKaaluklassSuurusklassKinnitamineJuhi kõrvalistmelTeise rea istmetelKolmandas istmereasRühm 0: kuni 10 kgG
FISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XRühm 0+: kuni 13 kgEISO/R1XIL 3XDISO/R2XIL 3XCISO/R3XIL3XRühm I: 9 kuni 18 kgDISO/R2XIL3,4XCISO/R3XIL 3,4XBISO/F2XIL/IUF 3,4XB1ISO/F2XXIL/IUF3,4XAISO/F3XIL/IUF3,4XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidelX:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

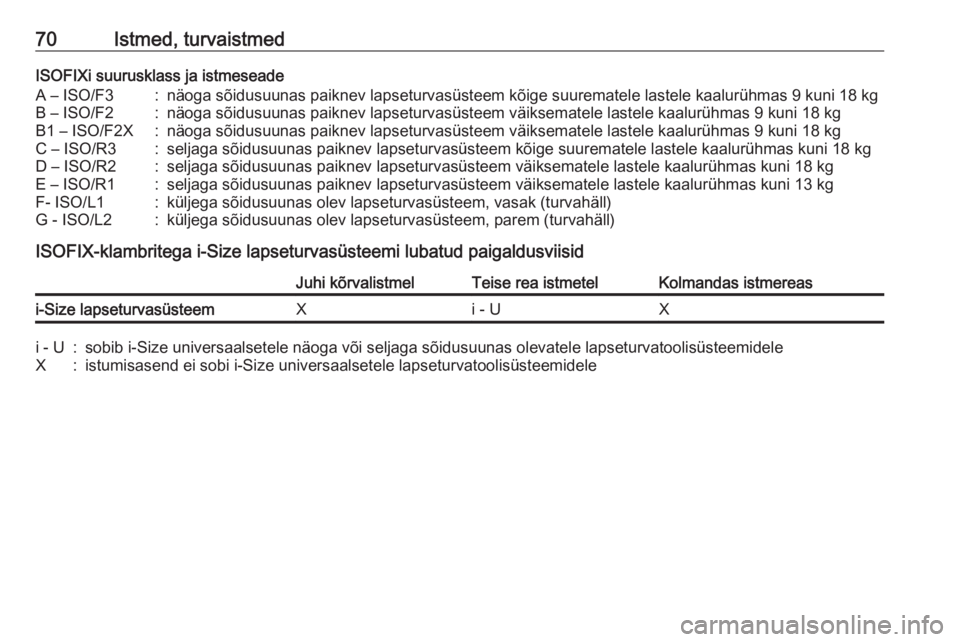

70Istmed, turvaistmedISOFIXi suurusklass ja istmeseadeA – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmelTeise rea istmetelKolmandas istmereasi-Size lapseturvasüsteemXi - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele
