2020 OPEL COMBO E Instruktionsbok

Körning och hantering183Graphic Info Display: Systemet är
redo för användas när lampan i
parkeringshjälpens knapp ¼ är
släckt.
Colour-Info-Display: Aktivera parker‐
ingshjälpen under Personliga inställ‐
ningar 3 116.
Indikering
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.Dessutom visas avståndet till hinder
bakom, framför och vid sidan av bilen genom att avståndslinjerna ändras på
bilens Colour-Info-Display 3 111.
Frånkoppling Systemet inaktiveras automatiskt när
bilens hastighet överstiger 10 km/h,
gnom att ansätta den elektriska
parkeringsbromsen eller genom att trycka på parkeringshjälpknappen ¼.
Graphic Info Display: Systemet är
avstängt när lampan i parkerings‐
hjälpens knapp ¼ lyser.
Colour-Info-Display: Inaktivera
parkeringshjälpen under Personliga
inställningar 3 116.
Systemets begränsningar I händelse av ett fel eller om systemet
inte fungerar för tillfället, t.ex. på
grund av hög yttre ljudnivå eller andra störande faktorer, tänds C i instru‐
mentgruppen. Ett meddelande visas
dessutom i förarinformations‐
centralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.

184Körning och hanteringFöremål med mycket litet reflekte‐rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Avancerad parkeringshjälp
9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatiskt in bilen i parker‐
ingsfickan.
Den avancerade parkeringshjälpen
hjälper föraren vid följande manövrer:
● Inkörning vid fickparkering.
● Inkörning vid lodrät parkering.
● Utkörning efter fickparkering.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt. Föraren kan när
som helst ta kontroll över bilen genom att ta tag i ratten.
Det kan vara nödvändigt att köra
framåt och bakåt mer än en gång.
Instruktioner ges på infodisplayen
3 111.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Inkörning vid fickparkering
Inkoppling
Sänk bilens hastighet till under
30 km/h.
Colour Info Display: för att söka efter en parkeringsficka aktiverar du
systemet genom att trycka på Í.
Välj Körfunktioner på infodisplayen
och sedan Parkeringshjälp . Välj
Inkörning vid fickparkering .Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av
parkerade bilar är 0,5–1,5 meter.
Vid fickparkering måste parkerings‐
fickans längd vara minst lika lång som bilen plus 0,6 m. Systemet kommer
inte att identifiera fickor som är
uppenbart mindre eller större än
bilen.
När en ledig plats hittats visas en
markering på infodisplayen och en första ljudsignal hörs. Kör sakta
framåt. När den andra ljudsignalen
hörs, stanna bilen, lägg i backen,

Körning och hantering185släpp ratten och börja köra sakta. En
visuell återkoppling visas på infodisp‐
layen.
Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen tills systemet talar om att manövern är färdig.
Inkörning vid lodrät parkering
Inkoppling
Colour Info Display: vid sökning efter
en parkeringsficka aktiverar du
systemet genom att trycka på Í. Välj
Körfunktioner på infodisplayen och
sedan Parkeringshjälp . Välj Lodrät
parkering .
Sänk bilens hastighet till under
30 km/h.
Välj parkeringssida genom att aktiv‐
era blinkers på denna sida.
Det tillåtna parallella avståndet
mellan den egna bilen och raden av
parkerade bilar är 0,5–1,5 meter.
Vid lodrät parkering måste parker‐ ingsplatsen vara minst lika bred som
bilen plus 0,7 m. När flera parkerings‐ platser bredvid varandra hittas
kommer systemet att rikta in sig på
den plats som är längst bort.När en ledig plats hittats visas en
markering på infodisplayen och en ljudsignal hörs. Stanna bilen, lägg i
backen, släpp ratten och börja köra
utan att överskrida 7 km/h.
Kör framåt och bakåt enligt instruktio‐
nerna genom att observera varning‐
arna från parkeringshjälpen och ljud‐
signalerna tills systemet talar om att manövern är färdig. När manövern är färdig släcks $ i instrumentgruppen.
Under parkeringsmanövern inaktive‐
ras systemet automatiskt om den
bakre delen av bilen befinner sig inom 50 cm från ett hinder.

186Körning och hanteringUtkörning efter fickparkering
Inkoppling
Colour Info Display: När du ska köra
ut ur en parkeringsficka aktiverar du
systemet genom att trycka på Í.
Välj Körfunktioner på infodisplayen
och sedan Parkeringshjälp . Välj
Utkörning efter fickparkering .
Välj åt vilket håll du vill köra ut genom att aktivera blinkers på denna sida.
Lägg i backen eller en framåtväxel, släpp ratten och börja köra utan att
överskrida 5 km/h.Kör framåt och bakåt enligt instruktio‐
nerna samtidigt som du observerar
varningarna från parkeringshjälpen tills systemet talar om att manövern är färdig. Manövern är slutförd när
bilens framhjul är utanför parkerings‐
rutan.
När parkeringshjälpen har inaktive‐
rats måste du försäkra dig om att du
har kontroll över bilen.
Displayvisning
Instruktionerna på displayen visar
följande:
● allmänna tips och varningsmed‐ delanden
● behovet att stanna bilen när en parkeringsficka upptäcks
● färdriktningen under parkerings‐ manövern
● behov att växla till backen eller ettan● behov att stanna eller att köra långsamt
● att parkeringsmanövern har lyck‐
ats indikeras av en popup-
symbol och en ljudsignal
● om en parkeringsmanöver avbryts
Frånkoppling Med hjälp av knappen kan du avbryta
den aktuella parkeringshjälpsmanö‐
vern och återgå till den föregående
skärmen på bilens infodisplay. För att stänga av systemet helt trycker du på
¼ på mittkonsolen.
Systemet inaktiveras automatiskt: ● om tändningen slås av
● vid motorstopp
● om ingen manöver påbörjas inom
5 minuter efter att manövertypen
har valts
● när bilen står stilla en längre stund under en manöver
● om den elektroniska stabilitets‐ kontrollen aktiveras
● om bilens hastighet överskrider den angivna gränsen

Körning och hantering187● när föraren avbryter rattrörelsen
● efter sju manövrer för att köra in i
en parkeringsficka vid lodrät
parkering (en manöver består av
att bilen förflyttar sig antingen
framåt eller bakåt)
● efter tio manövrer för att köra in i eller ut ur en parkeringsficka vid
fickparkering (vågrät parkering)
● vid öppning av en dörr eller bakluckan
● om ett av framhjulen stöter på ett
hinder
● parkeringen avslutas med lyckat resultat
Inaktivering av föraren eller av
systemet under manövreringen indi‐
keras av på displayen. Dessutom
hörs en ljudsignal.
Systemet stängs av automatiskt vid körning med elektriskt ansluten släp‐
vagn, cykelhållare etc.
Kontakta din återförsäljare om du vill
stänga av systemet under en längre
tid.Störning
Vid fel visas ett meddelande på
Colour Info Display och en ljudsignal
avges.
Vid fel på servostyrningen tänds
C och ett meddelande visas på
förarinformationscentralen.9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐ ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.

188Körning och hanteringAvancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe
som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
Inkoppling
Colour Info Display: Tryck på Í. Välj
körfunktioner på infodisplayen och
sedan Dödvinkelgivare . Aktivera
funktionen.
B lyser grönt i instrumentgruppen för
att bekräfta funktionen.
Funktionalitet
När systemet upptäcker en bil i döda
vinkeln under framåtkörning tänds en
lampa i den aktuella ytterbackspe‐ geln.
Lampan tänds omedelbart när bilen körs om.
Lampan tänds efter en fördröjning när bilen långsamt passerar en annan bil.

Körning och hantering189FörutsättningarFöljande villkor måste vara uppfyllda
för att systemet ska fungera korrekt:
● Alla bilar rör sig i samma riktning och i angränsande körfält.
● Den egna bilens hastighet är mellan 12 och 140 km/h.
● En bil passeras med en hastig‐ hetsskillnad på mindre än
10 km/h.
● En annan bil passerar med en hastighetsskillnad på mindre än
25 km/h.
● Trafikflödet är normalt.
● Bilen körs på en rak eller någor‐ lunda kurvig väg.
● Bilen får inte dra en släpvagn.
● Givarna får inte vara täckta av lera, is eller snö.
● Varningszonerna i dörrspeglarna
eller avkänningsområdena på
den främre och bakre stötfång‐
aren får inte vara täckta med
självhäftande etiketter eller andra föremål.Ingen varning ges i följande situatio‐ner:
● Om föremål som inte rör sig, t.ex.
parkerade bilar, hinder, gatube‐
lysning, vägmärken finns i närhe‐ ten.
● Bilar som rör sig i motsatt rikt‐ ning.
● Vid körning på en slingrig väg eller i en skarp kurva.
● Om bilen kör om eller blir omkörd
av en mycket lång bil, t.ex. en
lastbil eller buss, som upptäcks i
döda vinkeln bakom bilen och
samtidigt finns i förarens synfält
framför bilen.
● Vid mycket tung trafik kan bilar som upptäcks framför och bakombilen förväxlas med en lastbil
eller ett stationärt föremål.
● När omkörningen sker för fort.
Frånkoppling Du kan stänga av systemet under
Personliga inställningar 3 116. B
slocknar då i instrumentgruppen.
Dessutom hörs en ljudsignal.Inställningen sparas i minnet när
tändningen slås av.
Systemet inaktiveras automatiskt vid bogsering av en elektriskt ansluten
släpvagn.
Vid ogynnsamma väderförhållanden
som kraftigt regn kan felaktiga regi‐
streringar ske.
Störning Om ett fel uppstår blinkar B en stund
på instrumentpanelen, C tänds
och ett displaymeddelande visas. Låt
en verkstad åtgärda orsaken till stör‐
ningen.
Passagerarsidans kamera Passagerarsidans kamera övervakar
bilens sida.

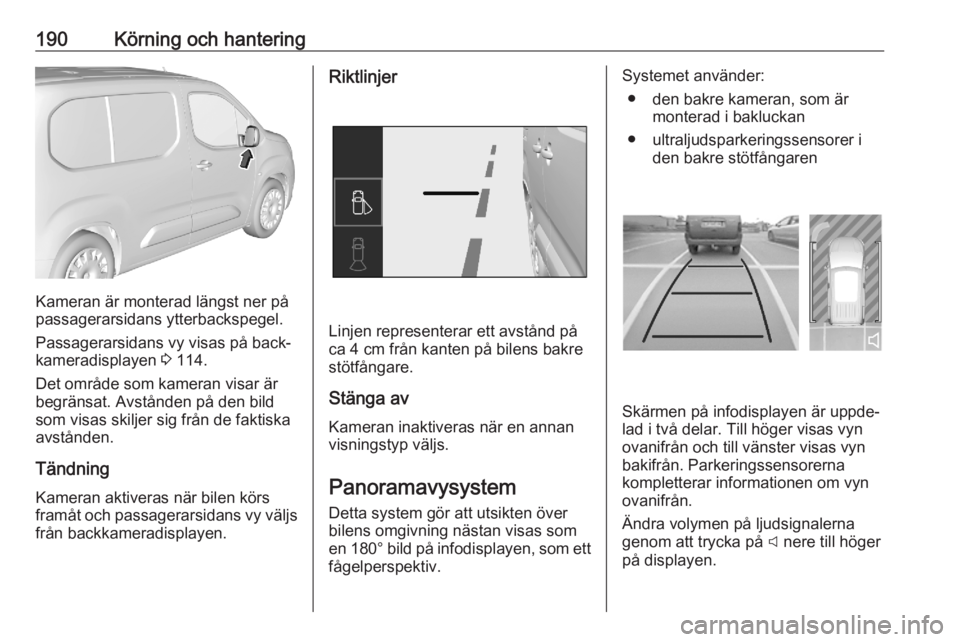

190Körning och hantering
Kameran är monterad längst ner på
passagerarsidans ytterbackspegel.
Passagerarsidans vy visas på back‐
kameradisplayen 3 114.
Det område som kameran visar är
begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Tändning Kameran aktiveras när bilen körs
framåt och passagerarsidans vy väljs från backkameradisplayen.
Riktlinjer
Linjen representerar ett avstånd på
ca 4 cm från kanten på bilens bakre
stötfångare.
Stänga av Kameran inaktiveras när en annanvisningstyp väljs.
Panoramavysystem Detta system gör att utsikten över
bilens omgivning nästan visas som
en 180° bild på infodisplayen, som ett fågelperspektiv.
Systemet använder:
● den bakre kameran, som är monterad i bakluckan
● ultraljudsparkeringssensorer i den bakre stötfångaren
Skärmen på infodisplayen är uppde‐
lad i två delar. Till höger visas vyn
ovanifrån och till vänster visas vyn
bakifrån. Parkeringssensorerna
kompletterar informationen om vyn ovanifrån.
Ändra volymen på ljudsignalerna
genom att trycka på C nere till höger
på displayen.
