2020 MAZDA MODEL CX-5 sensor

Conducir sobre calzadas cubiertas de nieve durante largos periodos.
La temperatura cerca de los sensores de radar se vuelve extremadamente caliente por
conducir durante largos períodos de tiempo en pendientes durante el verano.
El voltaje de la batería ha disminuido.
Bajo las siguientes condiciones, los sensores de radar (traseros) no pueden detectar
objetos o podría resultar difícil detectarlos.
La velocidad del vehículo al ir marcha atrás es 15 km/h o más rápida.
El área de detección de sensor de radar (trasero) está obstruida por una pared cercana
o un vehículo estacionado. (Dé marcha atrás con el vehículo a una posición donde el
área de detección del sensor de radar deje de estar obstruida.)
Su vehículo
Un vehículo se acerca directamente desde atrás.
Su vehículo
El vehículo está estacionado en ángulo.
Su vehículo
Directamente después de que el sistema de control de puntos ciegos (BSM) se pueda
volver a usar mediante el uso de la función de personalización.
Interferencias de ondas de radio de un sensor de radar equipado en un vehículo
estacionado cerca.
En los siguientes casos, podría ser difícil ver los indicadores de advertencia del sistema
de control de puntos ciegos (BSM) encendidas/parpadeando en los espejos de las puertas.
La nieve o hielo se adhiere a los espejos de las puertas.
El vidrio de la puerta delantera está empañado o cubierto de nieve, escarcha o polvo.
Al conducir
i-ACTIVSENSE
4-177
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Sistema de control de velocidad del radar de Mazda(MRCC) (Transmisión manual)
*
El MRCC fue diseñado para mantener el control de avance*1 de con un vehículo situado
delante de acuerdo a la velocidad de su vehícu lo usando un sensor de radar (delantero) para
detectar la distancia al vehículo situado delante del suyo y una velocidad de vehículo
preajustada sin tener que usar constantemente el pedal del acelerador o del freno.
*1 Control hacia adelante: Control de la distancia entre su vehículo y el vehículo situado
por delante detectado por el sistema MRCC.
Además, si su vehículo se empieza a acercarse al vehículo situado delante del suyo debido,
por ejemplo, a que el vehículo delante del suyo frena repentinamente, suena una advertencia
y se muestra simultáneamente una indicación de advertencia en la visualización para
alertarlo de mantener suficiente distancia entre los vehículos.
Consulte también lo siguiente antes de utilizar el sistema MRCC.
Sensor de radar (delantero) (página 4-274)
ADVERTENCIA
No confíe completamente en el sistema MRCC:
El sistema MRCC tiene unas limitaciones de dete cción en función del tipo de vehículo situado
por delante y de sus condiciones, las condic iones meteorológicas y las condiciones de la
carretera. Además, el sistema podría no desacelerar lo suficiente como para evitar chocar el
vehículo delante del suyo si el vehículo delante del suyo frena repentinamente u otro vehículo
entra en la senda, lo que puede resultar en un accidente.
Conduzca siempre con cuidado y verifique siemp re la seguridad en la zona de alrededor, y
pise el pedal del freno o pedal del acelerador mientras mantiene una distancia segura de los
vehículos precedentes o los vehículos que se acercan.
No utilice el sistema MRCC en las siguientes ubicaciones, el uso del sistema MRCC en estas
ubicaciones podría provocar un accidente inesperado:
 Carreteras generales que no sean autopistas (la conducción en estas circunstancias
utilizando el sistema MRCC no es posible).
 Carreteras con curvas cerradas y donde el tráfico es pesado y no hay suficiente espacio
entre los vehículos.
 Carreteras donde es necesario acelerar y de sacelerar frecuente y repetidamente (no es
posible conducir bajo esas cond iciones usando el sistema MRCC).
Al conducir
i-ACTIVSENSE
*Algunos modelos4-179
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

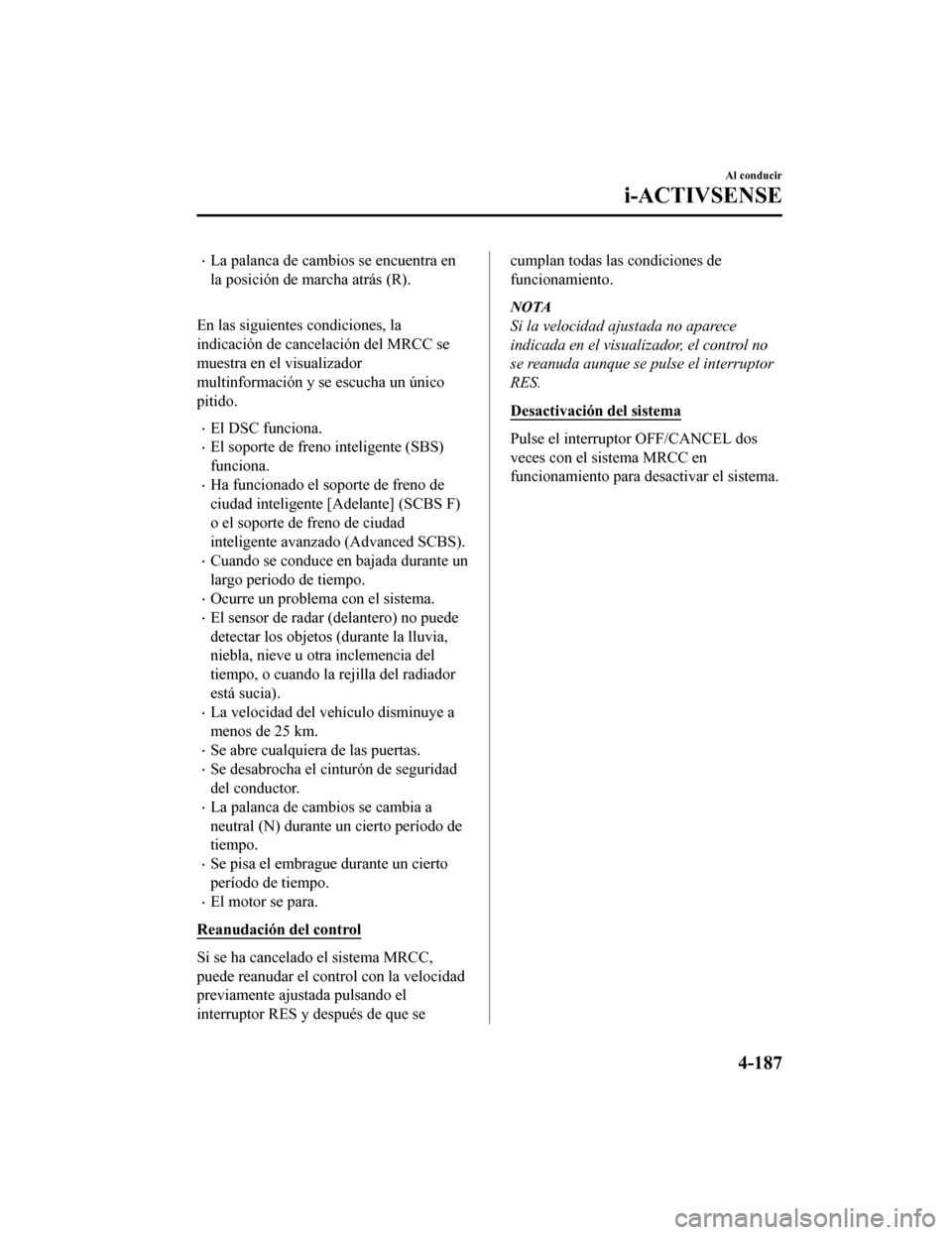

La palanca de cambios se encuentra en
la posición de marcha atrás (R).

En las siguientes condiciones, la
indicación de cancelación del MRCC se
muestra en el visualizador
multinformación y se escucha un único
pitido.
El DSC funciona.
El soporte de freno inteligente (SBS)
funciona.
Ha funcionado el soporte de freno de
ciudad inteligente [Adelante] (SCBS F)
o el soporte de freno de ciudad
inteligente avanza do (Advanced SCBS).
Cuando se conduce en bajada durante un
largo periodo de tiempo.
Ocurre un problema con el sistema.
El sensor de radar (delantero) no puede
detectar los objetos (durante la lluvia,
niebla, nieve u otra inclemencia del
tiempo, o cuando la rejilla del radiador
está sucia).
La velocidad del vehículo disminuye a
menos de 25 km.
Se abre cualquiera de las puertas.
Se desabrocha el cinturón de seguridad
del conductor.
La palanca de cambios se cambia a
neutral (N) durante un cierto período de
tiempo.
Se pisa el embrague durante un cierto
período de tiempo.
El motor se para.
Reanudación del control
Si se ha cancelado el sistema MRCC,
puede reanudar el control con la velocidad
previamente ajustada pulsando el
interruptor RES y después de que se
cumplan todas las condiciones de
funcionamiento.
NOTA
Si la velocidad ajustada no aparece
indicada en el visualizador, el control no
se reanuda aunque se pulse el interruptor
RES.
Desactivación del sistema
Pulse el interrup tor OFF/CANCEL dos
veces con el sistema MRCC en
funcionamiento para desactivar el sistema.
Al conducir
i-ACTIVSENSE
4-187
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Sistema de control de crucero de radar de Mazda y de la
función Stop & Go (MRCC con función Stop & Go)
(Transmisión automática)
*
El MRCC con la función Stop & Go fue diseñado para mantener el control de avance*1 de
con un vehículo situado delante de acuerdo a la velocidad de su vehículo usando un sensor
de radar (delantero) para detectar la distanci a al vehículo situado delante del suyo y una
velocidad de vehículo preajustada sin tener que usar constantemente el pedal del acelerador
o del freno.
*1 Control hacia adelante: Control de la distancia entre su vehículo y el vehículo situado por delante detectado por el sistema de control de velocidad del radar de Mazda
(MRCC).
Además, si su vehículo se empieza a acercarse al vehículo situado delante del suyo debido,
por ejemplo, a que el vehículo delante del suyo frena repentinamente, suena una advertencia
y se muestra simultáneamente una indicación de advertencia en la visualización para
alertarlo de mantener suficiente distancia entre los vehículos.
Si el vehículo situado delante se detiene mientr as le está siguiendo, su vehículo se detendrá
de forma automática (control de parada), y el control de avance se reanudará cuando
reanude la conducción del vehículo pulsando el interruptor RES.
Consulte también lo siguiente antes de utili zar el sistema MRCC con la función Stop & Go.
i-stop (página 4-13)
AUTOHOLD (página 4-120)
Cámara de detección delantera (FSC) (página 4-268)
Sensor de radar (delantero) (página 4-274)
ADVERTENCIA
No confíe completamente en el sistema MRCC con la función Stop & Go:
El sistema MRCC con función Stop & Go tiene un as limitaciones de detección en función del
tipo de vehículo situado por delante y de sus condiciones, las condiciones meteorológicas y
las condiciones de la carretera. Además, el sist ema podría no desacelerar lo suficiente como
para evitar chocar el vehículo delante del suyo si el vehículo delante del suyo frena
repentinamente u otro vehículo entra en la senda, lo que puede resultar en un accidente.
Conduzca siempre con cuidado y verifique siempre la seguridad en la zona de alrededor, y
pise el pedal del freno o pedal del acelerador mientras mantiene una distancia segura de los
vehículos precedentes o los vehículos que se acercan.
Al conducir
i-ACTIVSENSE
*Algunos modelos4-191
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Al acelerar usando el interruptor SET
mientras se encuentra en el control de
avance, se puede ajustar la velocidad
del vehículo, pero no se puede acelerar.
Si no hay más un vehículo delante del
suyo, se continuará acelerando hasta
que se llegue a la velocidad ajustada.
Para la velocidad del vehículo ajustada,
compruebe la indicación de velocidad
del vehículo ajustada en la visualización
de conducción activa.
Cuando pise el pedal del acelerador, la
visualización de distancia entre
vehículos en el visualizador cambia a la
visualización de líneas blancas.
(Modelos europeos)
Cuando cambie de senda y use la señal
de viraje, el sistema acelerará
automáticamente si determina que se
necesita acelerar. Conduzca cuidando el
camino delante de Ud. Debido a que
puede acercarse demasiado al vehículo
delante del suyo.
Cancelación del sistema
Cuando se llevan a cabo las siguientes
acciones, el sistema MRCC con la función
Stop & Go se cancela, y la indicación de
ajuste del MRCC con la función Stop &
Go (verde) activa la indicación principal
(blanco) del sistema MRCC con la función
Stop & Go al mismo tiempo.
Se pulsa el interruptor OFF/CANCEL.
Se ha pisado el pedal de freno.
Se ha aplicado el freno de mano.
La palanca selectora está en la posición
P (estacionamiento), N (neutral) o R
(marcha atrás).

En las siguientes condiciones, la
indicación de cancelación del MRCC con
la función Stop & Go se muestra en el
visualizador multinformación y se escucha
un único pitido.
El DSC funciona.
El soporte de freno inteligente (SBS)
funciona.
Ha funcionado el soporte de freno de
ciudad inteligente [Adelante] (SCBS F)
o el soporte de freno de ciudad
inteligente avanzado (Advanced SCBS).
Cuando se conduce en bajada durante un
largo periodo de tiempo.
Ocurre un problema con el sistema.
El motor se ha calado.
Se abre cualquiera de las puertas.
Se desabrocha el cinturón de seguridad
del conductor.
El freno de estacionamiento se ha
accionado automáticamente durante el
control de parada.
El sensor de radar (delantero) no puede
detectar los objetos (durante la lluvia,
niebla, nieve u otra inclemencia del
tiempo, o cuando la rejilla del radiador
está sucia).
(Con sistema de reducción catalítica
selectiva (SCR))
La velocidad del vehículo está limitada
por el sistema de reducción catalítica
selectiva (SCR).
Reanudación del control
Si se ha cancelado el sistema MRCC con
la función Stop & Go, puede reanudar el
control con la velocidad previamente
ajustada pulsando el interruptor RES y
después de que se cumplan todas las
condiciones de funcionamiento.
Al conducir
i-ACTIVSENSE
4-200
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Sistema de asistencia de mantenimiento en carril (LAS) y
sistema de advertencia de abandono de carril (LDWS)
*
El sistema LAS & LDWS alerta al conductor de que el vehículo se puede desviar de su
carril y brinda ayuda al conductor para mantenerse dentro del carril.
La cámara sensora hacia adelante (FSC) detecta las líneas blancas (líneas amarillas) de carril
en que se desplaza el vehículo y si el sistema determina que el vehículo se puede desviar de
su carril, hace funcionar la dirección asistida eléctrica para ayudar al conductor con el
volante. El sistema también alerta al conductor activando un sonido de advertencia de
abandono de carril, haciendo vibrar el volante, e indicando una alerta en la exhibición. Use
el sistema cuando conduce el vehículo por carreteras con líneas blancas (amarillas) como en
una autopista o autovía.
Consulte la sección Cámara sensora hacia adelante (FSC) en la página 4-268.

El funcionamiento del volante del sistema LAS & LDWS tiene funciones de sincronización
de dirección "Tarde" o "Temprano".
Para el ajuste “Tarde”, el sistema asiste al conductor en el uso de la dirección si existe la
posibilidad de que el vehículo se desvíe de su carril.
Para el ajuste “Temprano”, el sistema asiste constantemente al conductor en el uso de la
dirección de manera que el vehículo permanezca en el centro del carril.
La sincronización de “Tarde” y “Temprano” se puede cambiar (sincronización con que se
provee la asistencia de dirección) cambiando el ajuste.
Consulte la sección Características de personalización en la página 9-13.
Función Función
Al conducir
i-ACTIVSENSE
*Algunos modelos4-205
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Se ha accionado la palanca de señales de
viraje.
El vehículo cruza una línea de carril.
▼Cancelación del sistema
Cuando el sistema LAS & LDWS esté
desactivado, pulse el interruptor LAS &
LDWS OFF.
El indicador LAS & LDWS OFF se
enciende.
NOTA
En los siguientes casos, el sistema LAS
& LDWS se cancela automáticamente y
se muestra la indicación OFF del
sistema LAS & LDWS en el visualizador
multinformación. Solicite la inspección
de su vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Existe un malfuncionamiento en el
volante.
Hay un funcionamiento incorrecto en
el TCS.
Hay un malfuncionamiento en la
cámara sensora hacia adelante
(FSC).
Cuando el conmutador de arranque está
en la posición OFF, se mantiene el
estado del sistema antes de
desconectarlo. Por ejemplo, si se
desconecta el encendido con el sistema
de asistencia de mantención en carril
funcionando, el sistema se pondrá a
funcionar cuando se vuelva a conectar
el encendido.
Cuando el sistema LAS & LDWS está
apagado, las líneas de carril del vehículo
del visualizador multinformación y la
visualización de conducción activa se
apagan.
Al conducir
i-ACTIVSENSE
4-214
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30

Sistema de ayuda inteligente para el frenado en la ciudad
[Marcha atrás] (SCBS R)
*
El SCBS R es un sistema que fue diseñado para reducir el daño en caso de un choque
accionando el control de freno (freno SCBS) cuando los sensores ultrasónicos del sistema
detectan una obstrucción en la parte de atrás del vehículo mientras está conduciendo a una
velocidad de aproximadamente 2 a 8 km/h, y el sistema determina que no se puede evitar un
choque.
Marcha atrás Sensor ultrasónico (trasero)
ADVERTENCIA
No confíe completamente en el sistema SCBS R:

El sistema solo fue diseñado para reducir los daños en caso de un choque. Sobre confiarse
en el sistema lo que hará que se use equi vocadamente el pedal del acelerador o pedal de
freno puede resultar en un accidente.
 Para asegurarse de un funcionamiento correcto del SCBS R, tenga en cuenta las siguientes
precauciones.
 No aplique ningún adhesivo en un sensor ultrasónico (trasero) (incluyendo adhesivos
transparentes). De lo contrario, el sensor ultrasónico (trasero) podría no detectar
vehículos u obstrucciones que pueden resultar en un accidente.
 No desarme un sensor ultrasónico (trasero).
 Si se pueden ver rajaduras o daños causados por pedregullo o suciedad alrededor de un
sensor ultrasónico (trasero), deje de usar inmediatamente el sistema SCBS R y haga
inspeccionar su vehículo por un técnico expe rto, le recomendamos un técnico autorizado
Mazda. Si continúa conduciendo el vehículo con rajaduras o rayones en el parabrisas
alrededor de un sensor ultr asónico, el sistema podría funcionar innecesariamente y
causar un accidente inesperado.
Consulte la sección Parando el funcionamiento del sistema de soporte de freno de ciudad
inteligente [Marcha atrás] (SCBS R) en la página 4-237.
 Consulte a un técnico experto, le recome ndamos un técnico autorizado Mazda para
cambio del paragolpes trasero.
Al conducir
i-ACTIVSENSE
4-234*Algunos modelos
CX-5_8HD7-SP-18K_Edition1 2018-9-25 9:54:30
