2020 JEEP COMPASS OBD

8
PALUBNÍ POČÍTAČ .......................... 65
KONTROLKY A HLÁŠENÍ ................. 65
Červené kontrolky............................. 65
Žluté kontrolky .................................. 69
Žluté indikátory ................................. 74
Zelené indikátory .............................. 76
Bílé indikátory ................................... 77
Modré indikátory ............................... 79
Šedé indikátory ................................. 79
PALUBNÍ DIAGNOSTICKÝ
SYSTÉM – OBD II .............................. 79
Kybernetická bezpečnost palubního
diagnostického systému (OBD II) ..... 80
BEZPEČNOST
BEZPEČNOSTNÍ FUNKCE ................ 81
Protiblokovací brzdový
systém (ABS) ................................... 81 Elektronický systém ovládání
brzd (EBC) ....................................... 82
POMOCNÉ JÍZDNÍ SYSTÉMY ........... 91
Sledování mrtvého úhlu (BSM) –
pokud je součástí výbavy ................. 91 Varování před čelní srážkou (FCW)
se zmírněním následků nehody –
pokud je součástí výbavy ................. 94 Systém sledování tlaku v
pneumatikách (TPMS) ...................... 96
ZÁDRŽNÉ SYSTÉMY
CESTUJÍCÍCH ..................................100
Funkce zádržných systémů
cestujících ...................................... 100 Důležitá bezpečnostní opatření ...... 100
Systémy bezpečnostních pásů ...... 102
Přídavné zádržné systémy (SRS) .. 109
Dětské zádržné systémy –
bezpečná přeprava dětí .................. 128 Přeprava zvířat .............................. 143
BEZPEČNOSTNÍ DOPORUČENÍ ....144
Přeprava osob ................................ 144
Výfukové plyny ............................... 144
Bezpečnostní kontroly prováděné
uvnitř vozidla .................................. 145 Pravidelné bezpečnostní kontroly
prováděné vně vozidla.................... 147
STARTOVÁNÍ A PROVOZ
SPUŠTĚNÍ MOTORU .......................148
Normální startování – zážehový
motor .............................................. 148 Zastavení motoru............................ 150
Normální startování – vznětový
motor .............................................. 151
PARKOVACÍ BRZDA .......................152
Elektrická parkovací brzda (EPB) .. 152
MANUÁLNÍ PŘEVODOVKA – POKUD
JE SOUČÁSTÍ VÝBAVY ..................155
Řazení ............................................ 156
Podřazení ....................................... 157
Parkování ....................................... 158
AUTOMATICKÁ PŘEVODOVKA –
JE-LI SOUČÁSTÍ VÝBAVY ..............159
Blokování zapalování v poloze
parkování ........................................ 160 Systém blokování brzd / řazení
převodovky ..................................... 160 Devítistupňová automatická
převodovka ..................................... 161
POUŽITÍ POHONU ČTYŘ KOL –
POKUD JE SOUČÁSTÍ VÝBAVY.....167
Jeep Active Drive
(Aktivní jízda Jeepu) ....................... 167
SYSTÉM SELEC-TERRAIN – POKUD
JE SOUČÁSTÍ VÝBAVY...................168
Vodítko výběru režimu .................... 168
SYSTÉM START/STOP – POKUD
JE SOUČÁSTÍ VÝBAVY...................169
Provozní režimy .............................. 170
Manuální aktivace / deaktivace ...... 170
AKTIVNÍ OMEZOVAČ RYCHLOSTI –
POKUD JE SOUČÁSTÍ VÝBAVY ....171
Aktivace .......................................... 171
Překročení nastavené rychlosti ...... 171
Deaktivace ...................................... 171
20_MP_UG_CZ_EU_t.book Page 8

71

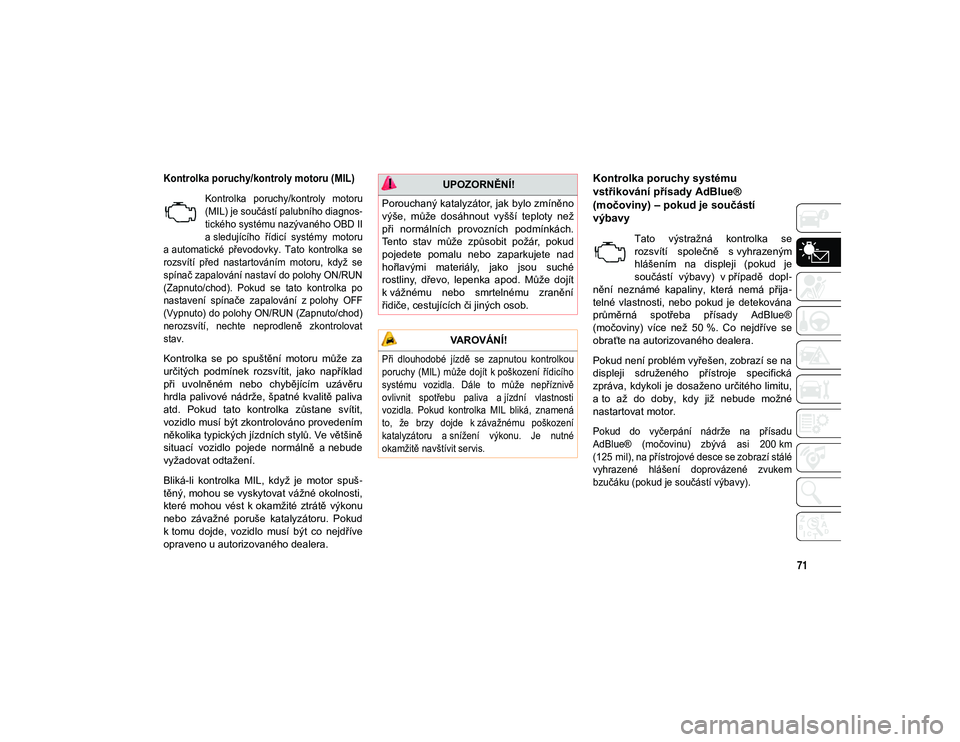

Kontrolka poruchy/kontroly motoru (MIL)

Kontrolka poruchy/kontroly motoru
(MIL) je součástí palubního diagnos-
tického systému nazývaného OBD II
a sledujícího řídicí systémy motoru
a automatické převodovky. Tato kontrolka se
rozsvítí před nastartováním motoru, když se
spínač zapalování nastaví do polohy ON/RUN
(Zapnuto/chod). Pokud se tato kontrolka po
nastavení spínače zapalování z polohy OFF
(Vypnuto) do polohy ON/RUN (Zapnuto/chod)
nerozsvítí, nechte neprodleně zkontrolovat
stav.

Kontrolka se po spuštění motoru může za
určitých podmínek rozsvítit, jako například
při uvolněném nebo chybějícím uzávěru
hrdla palivové nádrže, špatné kvalitě paliva
atd. Pokud tato kontrolka zůstane svítit,
vozidlo musí být zkontrolováno provedením
několika typických jízdních stylů. Ve většině
situací vozidlo pojede normálně a nebude
vyžadovat odtažení.
Bliká-li kontrolka MIL, když je motor spuš -
těný, mohou se vyskytovat vážné okolnosti,
které mohou vést k okamžité ztrátě výkonu
nebo závažné poruše katalyzátoru. Pokud
k tomu dojde, vozidlo musí být co nejdříve
opraveno u autorizovaného dealera.
Kontrolka poruchy systému
vstřikování přísady AdBlue®
(močoviny) – pokud je součástí
výbavy
Tato výstražná kontrolka se
rozsvítí společně s vyhrazeným
hlášením na displeji (pokud je
součástí výbavy) v případě dopl -
nění neznámé kapaliny, která nemá přija -
telné vlastnosti, nebo pokud je detekována
průměrná spotřeba přísady AdBlue®
(močoviny) více než 50 %. Co nejdříve se
obraťte na autorizovaného dealera.
Pokud není problém vyřešen, zobrazí se na
displeji sdruženého přístroje specifická
zpráva, kdykoli je dosaženo určitého limitu,
a to až do doby, kdy již nebude možné
nastartovat motor.

Pokud do vyčerpání nádrže na přísadu
AdBlue® (močovinu) zbývá asi 200 km
(125 mil), na přístrojové desce se zobrazí stálé
vyhrazené hlášení doprovázené zvukem
bzučáku (pokud je součástí výbavy).

UPOZORNĚNÍ!
Porouchaný katalyzátor, jak bylo zmíněno
výše, může dosáhnout vyšší teploty než
při normálních provozních podmínkách.
Tento stav může způsobit požár, pokud
pojedete pomalu nebo zaparkujete nad
hořlavými materiály, jako jsou suché
rostliny, dřevo, lepenka apod. Může dojít
k vážnému nebo smrtelnému zranění
řidiče, cestujících či jiných osob.
VAROVÁNÍ!

Při dlouhodobé jízdě se zapnutou kontrolkou
poruchy (MIL) může dojít k poškození řídicího
systému vozidla. Dále to může nepříznivě
ovlivnit spotřebu paliva a jízdní vlastnosti
vozidla. Pokud kontrolka MIL bliká, znamená
to, že brzy dojde k závažnému poškození
katalyzátoru a snížení výkonu. Je nutné
okamžitě navštívit servis.

20_MP_UG_CZ_EU_t.book Page 71

79
Modré indikátory
Indikátor dálkových světel
Tento indikátor se rozsvítí na
znamení, že dálková světla jsou
zapnuta. S aktivovanými potkáva-
cími světly zatlačte multifunkční
páčku dopředu (směrem k přední části
vozidla), čímž zapnete dálková světla.
Přitáhněte multifunkční páčku dozadu
(směrem k zadní části vozidla), čímž
dálková světla vypnete. Pokud jsou dálková
světla vypnutá, přitáhněte páčku k sobě pro
přechodné zapnutí dálkových světel za
účelem „upozornění při předjíždění“.
Šedé indikátory
Indikátor Tempomat je připraven –
pokud je součástí výbavy se
základním sdruženým přístrojem
Tento indikátor se rozsvítí, když je
tempomat zapnutý, ale není nasta -
vený. Viz kapitola „Tempomat –
pokud je součástí výbavy“ v části
„Startování a provoz“, kde jsou uvedeny
podrobnější informace.
Indikátor Aktivní omezovač rychlosti
připraven – pokud je součástí výbavy
základní sdružený přístroj

Tento indikátor se rozsvítí, když je
aktivní omezovač rychlosti zapnutý,
ale není nastavený.

PALUBNÍ DIAGNOSTICKÝ
SYSTÉM – OBD II

Vozidlo je vybavené důmyslným palubním
diagnostickým systémem nazývaným OBD II.
Tento systém monitoruje výkonnost řídicích
systémů emisí, motoru, a automatické převo -
dovky. Když tyto systémy fungují správně,
vozidlo bude poskytovat vynikající výkon
a úsporný provoz a emise budou splňovat
současné státní předpisy.
Pokud některý z těchto systémů vyžaduje
servis, systém OBD II zapne kontrolku
poruchy (MIL). Uloží rovněž diagnostické kódy
a ostatní informace, které pomáhají servisním
technikům při provádění oprav. I když bude
vozidlo obvykle schopno jízdy a nebude ho
třeba odtáhnout, co nejdříve nechte provést
servis vozidla u autorizovaného dealera.

20_MP_UG_CZ_EU_t.book Page 79

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
80
(Pokračování)
Kybernetická bezpečnost palubního
diagnostického systému (OBD II)

Vozidlo musí být vybaveno palubním diagnos-
tickým systémem (OBD II) a připojovacím
portem umožňujícím přístup k informacím
týkajícím se výkonu systémů řízení emisí.
Autorizovaný servisní technik může potře-
bovat přístup k těmto informacím, které mu
usnadní diagnostiku a servis vozidla
a systému řízení emisí.

Další informace naleznete v kapitole
„Kybernetická bezpečnost“ části „Multi-
média“ v návodu k obsluze.
VAROVÁNÍ!

Dlouhodobá jízda s rozsvícenou kont -
rolkou MIL může způsobit další poškození
systému řízení emisí. Může to rovněž
ovlivnit spotřebu paliva a pojízdnost
vozidla. Před provedením měření emisí
musí být na vozidle proveden servis.
Pokud po nastartování vozidla bliká kont -
rolka MIL, brzy dojde k vážnému poško -
zení katalyzátoru a ke ztrátě výkonu. Je
nutné okamžitě navštívit servis.

UPOZORNĚNÍ!
POUZE autorizovaný servisní technik
smí připojit zařízení k připojovacímu
portu OBD II za účelem přečtení čísla
VIN, či provedení diagnostiky nebo
servisu vozidla.

Pokud je k připojovacímu portu OBD II
připojeno neautorizované zařízení, napří -
klad zařízení pro sledování chování řidiče:

Může se stát, že systémy vozidla, včetně
systémů souvisejících s bezpečností,
mohou být poškozeny a může dojít ke
ztrátě kontroly nad vozidlem, což může
způsobit nehodu s následkem vážného
nebo smrtelného zranění.
Může získat přístup nebo umožnit
ostatním přístup k informacím uloženým
v systémech vozidla, včetně osobních
údajů.

UPOZORNĚNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 80

BEZPEČNOST
96
Upozornění na omezenou funkci
systému FCW
Pokud se na displeji sdruženého přístroje
krátce zobrazí hlášení „FCW Limited Functi-
onality“ (Omezená funkce systému FCW)
nebo „FCW Limited Functionality Clean
Front Windshield“ (Omezená funkce
systému FCW, očistěte čelní sklo), může se
jednat o stav, který omezuje funkci FCW. I
když bude vozidlo při normálních podmín -
kách stále pojízdné, aktivní brzdění nemusí
být zcela dostupné. Jakmile podmínky,
které vytvářejí omezení funkce systému,
pominou, systém se vrátí k plné funkčnosti.
Pokud problém přetrvává, obraťte se autori -
zovaného dealera.
Upozornění na opravu systému FCW

Pokud se systém vypne a displej sdruženého
přístroje zobrazí zprávu „FCW Unavailable
Service Required“ (Systém FCW není
dostupný, je vyžadován servis), znamená to
vnitřní závadu systému. Ačkoliv je stále
vozidlo za normálních podmínek pojízdné,
nechte systém zkontrolovat u autorizovaného
dealera.

Systém sledování tlaku v pneumatikách
(TPMS)
Systém sledování tlaku v pneumatikách
(TPMS) upozorňuje řidiče na nízký tlak
v pneumatikách, a to na základě tlaku ve
studených pneumatikách doporučených pro
vozidlo (viz informace na štítku).
POZNÁMKA:
Systém na nízký tlak v pneumatikách pouze
upozorňuje: není schopen je dohustit.

Tlak v pneumatikách se mění v závislosti na
teplotě, přibližně o 7 kPa (1 psi) na každých
6,5 °C (12 °F). To znamená, že při snížení
venkovní teploty se sníží i tlak v pneumatikách. Tlak v pneumatikách by měl být vždy seřízen na
základě tlaku huštění studené pneumatiky. Ten
je definován jako tlak v pneumatice poté, co
vozidlo nebylo používáno alespoň tři hodiny,
nebo ujelo méně než 1,6 km (1 míli) po odstavenína dobu tří hodin. Tlak ve studené pneumatice
nesmí překročit maximální tlak huštění vyzna -
čený na boční straně pneumatiky. Informace
o způsobu správného nahuštění pneumatik
vozidla viz „Pneumatiky“ v části „Servis
a údržba“. Tlak v pneumatikách se během jízdy
vozidla zvyšuje. Jedná se o normální jev a tento
zvýšený tlak byste neměli upravovat.
Systém TPMS varuje řidiče před nízkým
tlakem v pneumatikách tehdy, pokud tlak
v pneumatikách z jakéhokoliv důvodu klesne
pod limit pro aktivaci upozornění nízkého
tlaku, včetně účinků nízkých teplot
a přirozeného unikání tlaku z pneumatik.
Systém TPMS bude upozorňovat řidiče na
nízký tlak v pneumatikách tak dlouho, dokud
stav trvá, a upozornění se nevypne, dokud tlak
v pneumatikách nevzroste na doporučený
nebo vyšší tlak ve studených pneumatikách.

POZNÁMKA:

Jakmile se rozsvítí upozornění nízkého tlaku
v pneumatikách (Kontrolka systému sledování
tlaku v pneumatikách), musíte zvýšit tlak
v pneumatikách na doporučený tlak ve stude
-
ných pneumatikách, aby „Kontrolka systému
sledování tlaku v pneumatikách“ zhasla.
Systém se automaticky aktualizuje a kontrolka
systému sledování tlaku v pneumatikách
zhasne, jakmile systém obdrží aktualizovanou
hodnotu tlaku v pneumatikách. Aby systém
TPMS tuto informaci obdržel, je třeba
s vozidlem jet až 10 minut rychlostí vyšší než
24 km/h (15 mph).

20_MP_UG_CZ_EU_t.book Page 96

BEZPEČNOST
98
Systém TPMS neslouží jako náhrada za
správnou údržbu pneumatik. Za udržo-
vání správného tlaku v pneumatikách
pomocí přesného manometru odpovídá
řidič, a to i když podhuštění nedosáhlo
hodnoty potřebné k rozsvícení kontrolky
systému sledování tlaku v pneumatikách.
Tlak v pneumatikách je ovlivněn sezón -
ními změnami teplot a systém TPMS
sleduje aktuální tlak v pneumatikách.
Systém Premium
Systém sledování tlaku v pneumatikách
(TPMS) používá bezdrátovou technologii
spolu s elektronickými snímači namontova -
nými na ráfku kola, které sledují hladiny
tlaku v pneumatikách. Snímače, které jsou
namontovány na každém kole jako součást
dříku ventilu, vysílají hodnoty tlaku
v pneumatikách do modulu přijímače.
POZNÁMKA:
Je mimořádně důležité, abyste každý měsíc
kontrolovali tlak ve všech pneumatikách
a udržovali v nich správný tlak.
Systém TPMS obsahuje následující součásti:

Modul přijímače

Čtyři snímače sledování tlaku v pneumatikách

Různá hlášení systému sledování tlaku
v pneumatikách, která se zobrazují na
displeji sdruženého přístroje
Kontrolka systému sledování tlaku
v pneumatikách
Upozornění na nízký tlak
v pneumatikách

Když je v jedné nebo více ze čtyř
namontovaných silničních pneu
-
matik nízký tlak, rozsvítí se kontrolka
systému sledování tlaku v pneumatikách ve
sdruženém přístroji a zazní zvukový signál. Ve
sdruženém přístroji se zobrazí hlášení „Tire
Low“ (Nízký tlak v pneumatikách) a graficky se
zobrazí hodnoty tlaku u každé pneumatiky,
přičemž nízké hodnoty tlaku v pneumatikách
jsou zvýrazněny nebo zobrazeny jinou barvou.
Pokud to nastane, co nejdříve zastavte
a nahustěte všechny nedostatečně nahuš-
těné pneumatiky (ty, které jsou v grafickém
znázornění ve sdruženém přístroji zvýraz
-
něny nebo zobrazeny jinou barvou) na
hodnotu doporučeného tlaku ve studených
pneumatikách. Jakmile systém obdrží aktu -
alizované hodnoty tlaku v pneumatikách,
systém se automaticky aktualizuje, hodnoty
tlaku v grafickém znázornění ve sdruženém
přístroji se vrátí do původního zobrazení
a zhasne kontrolka systému sledování tlaku
v pneumatikách.
POZNÁMKA:
Při huštění zahřátých pneumatik bude
zřejmě nutné zvýšit tlak v pneumatikách
o dalších 28 kPa (4 psi) nad hodnotu dopo -
ručeného tlaku ve studených pneumatikách,
aby zhasla kontrolka systému sledování
tlaku v pneumatikách.
Aby systém TPMS tuto informaci obdržel, je
třeba s vozidlem jet až 10 minut rychlostí
vyšší než 24 km/h (15 mph).
20_MP_UG_CZ_EU_t.book Page 98

BEZPEČNOST
100

znázornění ve sdruženém přístroji se
místo čárek (- -) zobrazí nová hodnota
tlaku. Tento stav vydrží tak dlouho, dokud
tlak v některé ze čtyř namontovaných
silničních pneumatik neklesne pod limit pro
vydání upozornění nízkého tlaku. Aby
systém TPMS tuto informaci obdržel, je
třeba s vozidlem jet až 10 minut rychlostí
vyšší než 24 km/h (15 mph).

Deaktivace systému TPMS – pokud je
součástí výbavy
Systém TPMS lze deaktivovat, pokud při
výměně sestav všech čtyř kol a pneumatik
(standardní pneumatiky) chcete použít
sestavy kol a pneumatik, které nemají
snímače TPMS, například při použití
zimních sestav kol a pneumatik.
Chcete-li systém TPMS deaktivovat,
nejdříve vyměňte sestavy všech čtyř kol
a pneumatik (standardní pneumatiky)
a nasaďte sestavy kol s pneumatikami,
které nejsou vybaveny snímači sledování
tlaku v pneumatikách (TPM). Pak jeďte vozi-
dlem po dobu 10 minut rychlostí vyšší než
24 km/h (15 mph). Systém TPMS vygene -
ruje akustický signál, kontrolka systému
sledování tlaku v pneumatikách bude blikat
po dobu 75 sekund a poté zůstane svítit nepřetržitě. Sdružený přístroj navíc zobrazí
hlášení „SERVICE TPM SYSTEM“
(Proveďte servis systému TPM) a poté
namísto hodnot tlaku zobrazí čárky (- -).
Po následném zapnutí zapalování systém
TPMS již nevygeneruje akustický signál, ani
ve sdruženém přístroji nezobrazí hlášení
„SERVICE TPM SYSTEM“ (Proveďte servis
systému TPM), ale namísto hodnot tlaku
zůstanou zobrazeny pomlčky (--).
Chcete-li systém TPMS opět aktivovat,
nejdříve nahraďte sestavy všech čtyř kol
a pneumatik (silniční pneumatiky) pneuma-
tikami vybavenými snímači TPM. Pak jeďte
vozidlem až 10 minut rychlostí vyšší než
24 km/h (15 mph). Systém TPMS vygene
-
ruje akustický signál, kontrolka systému
sledování tlaku v pneumatikách bude blikat
po dobu 75 sekund a poté zhasne. Sdru -
žený přístroj navíc zobrazí hlášení
„SERVICE TPM SYSTEM“ (Proveďte servis
systému TPM) a poté namísto čárek zobrazí
hodnoty tlaku. Po následném zapnutí zapa -
lování se už nebude zobrazovat hlášení
„SERVICE TPM SYSTEM“ (Proveďte servis
systému TPM), pokud nenastane závada
systému.
ZÁDRŽNÉ SYSTÉMY
CESTUJÍCÍCH
Jednou z nejdůležitějších bezpečnostních
funkcí ve vozidle jsou zádržné systémy:
Funkce zádržných systémů cestujících
Systémy bezpečnostních pásů
Přídavné zádržné systémy (SRS) –
airbagy
Dětské zádržné systémy
Některé z bezpečnostních funkcí popsa -
ných v této části mohou být u některých modelů součástí standardního vybavení
a u některých modelů se může jednat
o volitelné vybavení. Pokud si nejste jisti,
zeptejte se autorizovaného dealera.
Důležitá bezpečnostní opatření
Informacím v této části věnujte zvýšenou
pozornost. Tyto informace se týkají správ -
ného používání zádržného systému tak, aby
zajistilo vám i spolujezdcům maximální
bezpečnost.
20_MP_UG_CZ_EU_t.book Page 100

149
Automatická převodovka

Abyste mohli nastartovat motor, musí být volič
převodového stupně v poloze NEUTRÁL nebo
PARKOVÁNÍ. Před zařazením jakéhokoliv
převodového stupně pro jízdu sešlápněte
brzdy.Funkce bezklíčového zapalování – pomocí
tlačítka ENGINE START/STOP (Startování /
zastavení motoru)

1. Převodovka musí být v poloze PARKO
-
VÁNÍ nebo NEUTRÁL.

2. Sešlápněte a přidržte sešlápnutý brzdový pedál a současně jednou stiskněte tlačítko
ENGINE START/STOP (Startování/zasta -
vení motoru).

3. Systém se aktivuje a pokusí se o nastartování vozidla. Pokud nelze
vozidlo nastartovat, po 10 sekundách se
automaticky vypne startér.
4. Pokud chcete ukončit protáčení motoru před jeho nastartováním, stiskněte
znovu tlačítko.
POZNÁMKA:
Při normálním startování jak teplého, tak
studeného motoru není třeba sešlápnout či
opakovaně sešlapovat plynový pedál. Funkce bezklíčového zapalování –
s nesešlápnutým brzdovým pedálem /
pedálem spojky (v poloze PARKOVÁNÍ
nebo NEUTRÁL)

Funkce bezklíčového zapalování funguje
obdobně jako spínač zapalování. Má tři
režimy: OFF (Vypnuto), ON/RUN (Zapnuto/
chod) a START (Startování). Chcete-li změnit
režim zapalování bez nastartování vozidla
a používat příslušenství, postupujte podle
těchto kroků, přičemž začněte se spínačem
zapalování v režimu OFF (Vypnuto):
1. Stiskněte jednou tlačítko ENGINE START/
STOP (Startování/zastavení motoru), aby
se spínač zapalování nastavil na režim
ON/RUN (Zapnuto/chod).

2. Stiskněte tlačítko ENGINE START/ STOP (Startování/zastavení motoru)
podruhé, aby se spínač zapalování
nastavil na režim OFF (Vypnuto).
VAROVÁNÍ!
Při nedodržení následujících opatření
může dojít k poškození převodovky:

Neřaďte do polohy PARKOVÁNÍ,
ZPÁTEČKA, NEUTRÁL nebo JÍZDA, když
jsou otáčky motoru vyšší než volnoběžné.
Do polohy PARKOVÁNÍ nebo ZPÁTEČKA
přeřazujte až po úplném zastavení
vozidla.
Před přeřazením na jakýkoliv převodový
stupeň musíte pevně sešlápnout brzdový
pedál.

20_MP_UG_CZ_EU_t.book Page 149
