START OG BETJENING
176
Aktivering
For at aktivere denne funktion skal du trykke
på kontakten til Active ParkSense (Aktiv
ParkSense) og derefter bruge pileknapperne
på rattet til at vælge funktionen Parallel Park
Exit (Udkørsel fra parallelparkering).
Herefter aktiveres systemet og advarer
føreren på instrumentpanelets display om de
handlinger, der skal foretages for at udføre
manøvren korrekt.
Valg af manøvreside
Brug retningsindikatorerne (blinklys) til at
vælge den retning, du ønsker at udføre
manøvren i.
Under manøvreringen beder systemet dig om
at skifte til REVERSE (Bakgear) og vælge
blinklyset i den retning, du ønsker at køre ud
i. Slip rattet, og træd på de dedikerede
pedaler, mens systemet håndterer styringen
automatisk ved udkørsel fra parkerings-
pladsen. Hvis føreren fortsat udfører en
frivillig eller ufrivillig drejning af rattet under
udkørselsmanøvren (berører eller holder i
rattet for at forhindre dets bevægelse), bliver
manøvren afbrudt. End of Maneuver (Manøvre afsluttet)
Den halvautomatiske manøvre slutter, når
displayet viser meddelelsen om en gennem
-
ført manøvre. Ved afslutningen af manøvren
giver systemet kontrollen over køretøjet
tilbage til føreren.
Vigtige oplysninger
Hvis sensorerne udsættes for sammen -
stød, som ændrer deres position, kan
systemet blive kraftigt påvirket.
Sensorerne opnår maksimal ydeevne, når
køretøjet har kørt ca. 30 miles (50 km),
på grund af de beregninger af den dyna-
miske dækomkreds, der anvendes til
parkering.
Rengør ParkSense-sensorerne jævnligt, og
pas på ikke at ridse eller beskadige dem.
Sensorerne må ikke være dækket til med
is, sne, sjap, mudder, snavs eller løst
materiale. I modsat fald kan det medføre,
at systemet ikke virker korrekt. Park-
Sense-systemet registrerer muligvis ikke
en forhindring bagved eller foran
skærmen/kofangeren, eller det kan angive
en falsk indikation af, at der er en forhin -
dring bagved eller foran skærmen/kofan -
geren.
Bygge- og anlægsmateriel, store lastvogne
og andre vibrationer kan påvirke funkti -
onen af ParkSense.
Sensorerne kan registrere en ikke-eksiste-
rende forhindring (ekkostøj) pga. meka-
nisk støj, f.eks. under vask af køretøjet
eller i tilfælde af regn, kraftig blæst og
hagl.
Sensorerne kan ikke registrere genstande,
som har en bestemt form eller er frem -
stillet af bestemte materialer (meget tynde
stænger, anhængerbjælker, paneler, net,
buske, parkeringsforhindringspiller,
fortove, skraldespande, motorkøretøjer
osv.). Vær altid meget omhyggelig med at
kontrollere, at køretøjet og dets bane
faktisk er kompatibel med den parkerings-
plads, systemet har identificeret.
Brug af hjul og dæk af en anden størrelse
end det oprindelige udstyr kan påvirke
betjeningen af systemet.
De bageste sensorer deaktiveres automa-
tisk, når anhængerens elstik sættes i
anhængerkrogens fatning, mens de
forreste sensorer forbliver aktive og kan
give akustiske og visuelle advarsler. De
bageste sensorer aktiveres automatisk
igen, når anhængerens kabelstik fjernes.
20_MP_UG_DA_EU_t.book Page 176
177
I tilstanden "Search in progress" (Igangvæ-
rende søgning) kan systemet fejlagtigt
identificere en parkeringsplads til at
udføre manøvren (f.eks. ved et vejkryds,
indkørsler, veje, der krydser kørselsret -
ningen osv.).
I forbindelse med parkeringsmanøvrer på
veje på en skråning kan systemets ydeevne
være utilstrækkelig, og det bliver muligvis
deaktiveret.
Hvis en parkeringsmanøvre udføres
mellem to parkerede køretøjer langs
fortovet, kan systemet medføre, at køre-
tøjet kører op på fortovet.
Nogle manøvrer i meget skarpe sving kan
være umulige at udføre.
Vær meget omhyggelig med at sikre, at
forholdene ikke ændrer sig under parke-
ringsmanøvren (f.eks. hvis der er personer
og/eller dyr på parkeringspladsen, kørende
køretøjer osv.), og grib omgående ind, hvis
det er nødvendigt.
Under parkeringsmanøvrer skal du være
opmærksom på køretøjer, der nærmer sig
fra den modsatte retning. Overhold altid
love og færdselsregler. BEMÆRK:
Det kan ikke garanteres, at systemet
fungerer korrekt, hvis der er monteret
snekæder eller det pladsbesparende hjul.
Funktionen informerer blot føreren om den
seneste egnede parkeringsplads (parallel
eller vinkelret), som parkeringssensorerne
har registreret.
Nogle af de viste meddelelser ledsages af
en akustisk advarsel.
LANESENSE – HVIS
MONTERET
LaneSense-betjening
LaneSense systemet er funktionsdygtigt ved
hastigheder over 60 km/t (37 mph) og under
180 km/t (112 mph). LaneSense systemet
anvender et fremadrettet kamera til at regi
-
strere vejbanemarkeringer og måle køretøjets
position inden for vejbanegrænserne.
Når begge vognbanemarkeringer er regi -
streret, og føreren ved et uheld trækker ud af
vognbanen (ingen blinklys aktiveret), giver
LaneSense-systemet en berøringsadvarsel i form af et moment, der påføres rattet, samt
en visuel advarsel på kombiinstrumentets
display for at få føreren til at forblive inden
for vognbanegrænserne.
Føreren kan når som helst manuelt tilside
-
sætte berøringsadvarslerne ved at dreje
rattet.
Når kun en enkelt vognbanemarkering er
registreret, og føreren utilsigtet trækker på
tværs af vognbanemarkeringen (ingen
blinklys aktiveret), giver Lane -
Sense-systemet en visuel advarsel via
kombiinstrumentets display for at få føreren
til at forblive inden for vognbanen. Når kun
en enkelt vejbanemarkering er registreret, vil
bevægelsesadvarslen (moment) ikke blive
givet.
BEMÆRK:
Når betingelserne er opfyldt, vil Lane -
Sense-systemet overvåge, om førerens
hænder er på rattet, og giver en hørbar og
visuel advarsel til føreren, hvis førerens hånd
ikke registreres på rattet. Systemet annul -
lerer, hvis føreren ikke får hænderne tilbage
på rattet.
20_MP_UG_DA_EU_t.book Page 177

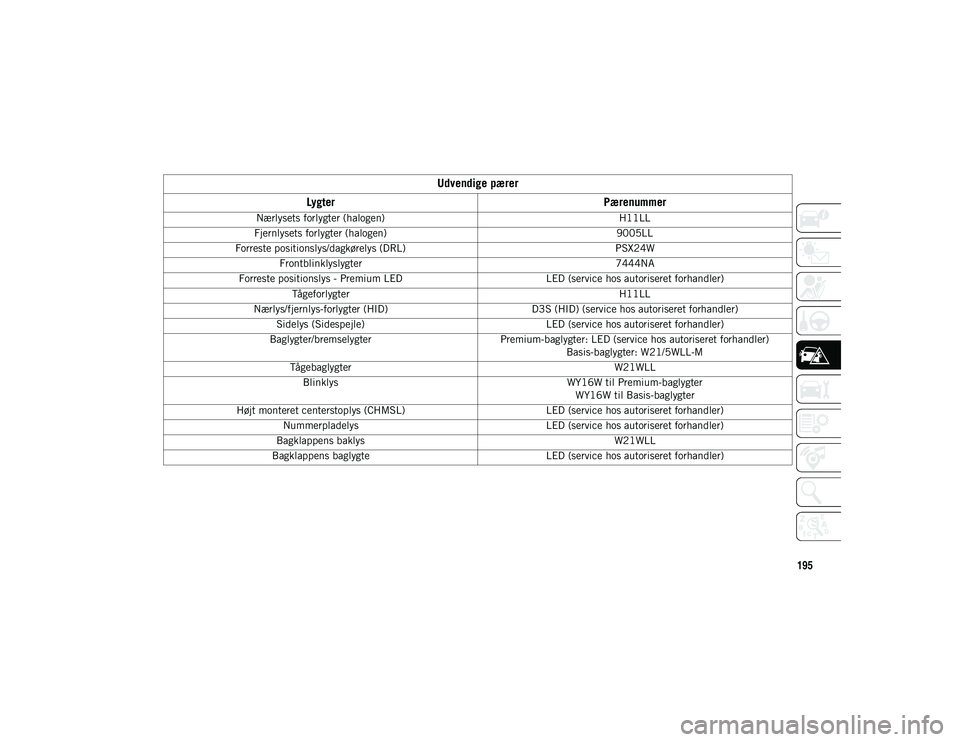

195
Udvendige pærer
Lygter Pærenummer
Nærlysets forlygter (halogen) H11LL
Fjernlysets forlygter (halogen) 9005LL
Forreste positionslys/dagkørelys (DRL) PSX24W
Frontblinklyslygter 7444NA
Forreste positionslys - Premium LED LED (service hos autoriseret forhandler)
Tågeforlygter H11LL
Nærlys/fjernlys-forlygter (HID) D3S (HID) (service hos autoriseret forhandler)
Sidelys (Sidespejle) LED (service hos autoriseret forhandler)
Baglygter/bremselygter Premium-baglygter: LED (service hos autoriseret forhandler)
Basis-baglygter: W21/5WLL-M
Tågebaglygter W21WLL
Blinklys WY16W til Premium-baglygter
WY16W til Basis-baglygter
Højt monteret centerstoplys (CHMSL) LED (service hos autoriseret forhandler)
Nummerpladelys LED (service hos autoriseret forhandler)
Bagklappens baklys W21WLL
Bagklappens baglygte LED (service hos autoriseret forhandler)
20_MP_UG_DA_EU_t.book Page 195
NØDSITUATION
204
Sikringsboksen har ekstra ATO-sikringsholdere monteret i bunden af kassen.F87
– –5 A beige Gearvælger til automatgear
(*)
F88 – –7,5 A brun Opvarmede sidespejle
F89 – –30 A grøn Opvarmet bagrude
F90 – –5 A beige IBS-sensor (batteriets ladetilstand)
(*)
Fxx – – 10 A rød Kontrolrelæ for dobbeltbatteri med NON
DDCT-transmission
(*)
7,5 A brun Kontrolrelæ for dobbeltbatteri med DDCT-transmission
(*)
Fordybning ATO/UNIVAL-sikring Beskrivelse
F15 A beigeKraftoverføringsstyremodul (4x4/firhjulstræk
(AWD))
(*)
F2 10 A rødECM (Engine Control Module) – Startdiagno -
sticeringsregistrering
(*)
F3 2 A gråModulratstyring
(*)
Fordybning Maxisikring Patronsikring MinisikringBeskrivelse
20_MP_UG_DA_EU_t.book Page 204
235
Montering af bugseringsring
Forreste bugseringsring
Det forreste bugseringsøje er placeret bag en
klap, som er placeret på den forreste
kofanger.
Du monterer bugseringsringen ved at åbne
klappen vha. bilnøglen eller en lille skrue-
trækker og derefter skrue den på plads.
Indsæt den flade ende af donkrafthåndtaget
gennem bugseringsringen, og stram til. Se
"Brug af donkraft og udskiftning af dæk" i
dette afsnit for at få yderligere oplysninger.
Bugseringsøjet skal sidde korrekt i fastgørel -
sesbeslaget gennem den nedre forkofanger.
Hvis bugseringsringen ikke sidder korrekt i
fastgørelsesbeslaget, må køretøjet ikke
flyttes.
Placering af forreste bugseringsring Bageste bugseringsring
Soklen til den bageste bugseringsring er
placeret bag en klap, som er placeret på den
bageste kofangerskærm.
Du monterer bugseringsringen ved at åbne
klappen vha. bilnøglen eller en lille skrue
-
trækker og derefter skrue den på plads.
Sæt donkrafthåndtagets flade ende gennem
øjet, og spænd. Bugseringsøjet skal sidde
korrekt i fastgørelsesbeslaget gennem den
nedre bagkofanger. Hvis bugseringsringen
ikke sidder korrekt i fastgørelsesbeslaget, må
køretøjet ikke flyttes.
Placering af bageste bugseringsring
FORBEDRET
RESPONSSYSTEM VED
ULYKKER (EARS)
Dette køretøj er udstyret med et forbedret
responssystem ved ulykker.
Se "Passagersikkerhedssystemer" i
"Sikkerhed" for at få yderligere oplysninger
om det forbedrede responssystem ved
ulykker (EARS).
HÆNDELSESREGISTRERIN
GSSYSTEM (EDR)
Køretøjet er udstyret med et hændelsesregi -
streringssystem (EDR). Det primære formål
med et EDR er at lagre data, der vil hjælpe
med at forstå, hvordan køretøjets systemer
fungerede i visse kollisions- eller nærkollisi -
onslignende situationer, såsom airbagudløs -
ning eller når man rammer en forhindring på
vejen.
Se "Passagersikkerhedssystemer" i
"Sikkerhed" for at få yderligere oplysninger
om hændelsesregistreringssystemet (EDR).
20_MP_UG_DA_EU_t.book Page 235

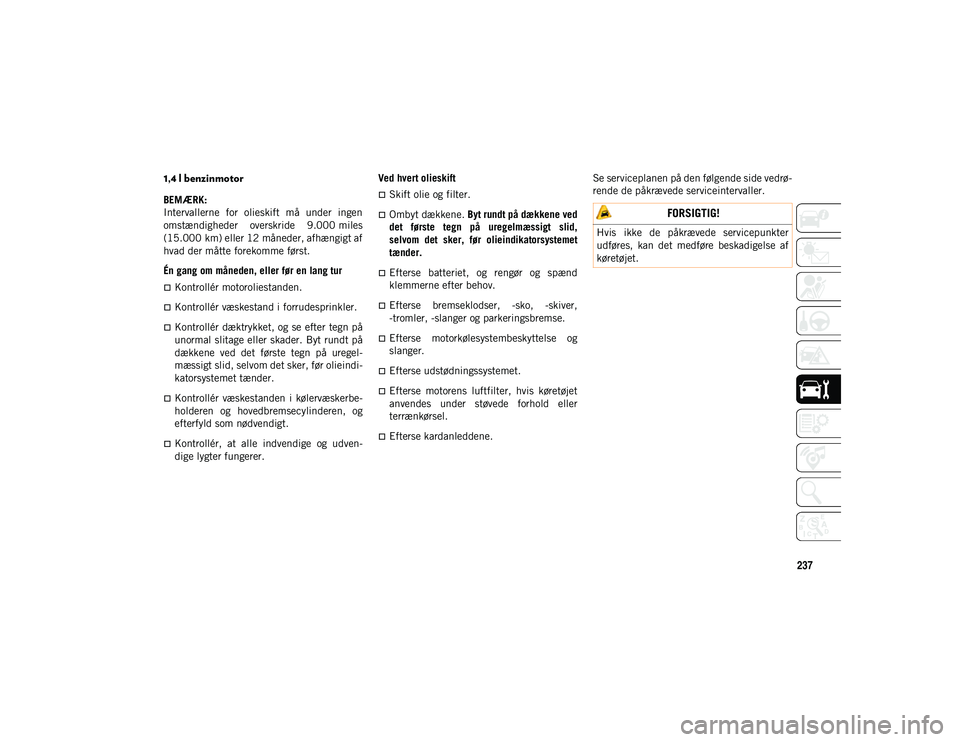

237
1,4 l benzinmotor
BEMÆRK:
Intervallerne for olieskift må under ingen
omstændigheder overskride 9.000 miles
(15.000 km) eller 12 måneder, afhængigt afhvad der måtte forekomme først.
Én gang om måneden, eller før en lang tur
Kontrollér motoroliestanden.
Kontrollér væskestand i forrudesprinkler.
Kontrollér dæktrykket, og se efter tegn på
unormal slitage eller skader. Byt rundt på
dækkene ved det første tegn på uregel -
mæssigt slid, selvom det sker, før olieindi -
katorsystemet tænder.
Kontrollér væskestanden i kølervæskerbe-
holderen og hovedbremsecylinderen, og
efterfyld som nødvendigt.
Kontrollér, at alle indvendige og udven -
dige lygter fungerer. Ved hvert olieskift
Skift olie og filter.
Ombyt dækkene.
Byt rundt på dækkene ved
det første tegn på uregelmæssigt slid,
selvom det sker, før olieindikatorsystemet
tænder.
Efterse batteriet, og rengør og spænd
klemmerne efter behov.
Efterse bremseklodser, -sko, -skiver,
-tromler, -slanger og parkeringsbremse.
Efterse motorkølesystembeskyttelse og
slanger.
Efterse udstødningssystemet.
Efterse motorens luftfilter, hvis køretøjet
anvendes under støvede forhold eller
terrænkørsel.
Efterse kardanleddene. Se serviceplanen på den følgende side vedrø
-
rende de påkrævede serviceintervaller.
FORSIGTIG!
Hvis ikke de påkrævede servicepunkter
udføres, kan det medføre beskadigelse af
køretøjet.
20_MP_UG_DA_EU_t.book Page 237
SERVICE OG VEDLIGEHOLDELSE
242
Hård kørsel med køretøjet
**** Skift motorolie og -filter efter hver
4.500 miles (7.500 km) eller 12 måneder,hvis du bruger køretøjet under nogen af
følgende betingelser for hård drift:
Kørsel med hyppige stop og starter.
Kørsel under støvede forhold.
Korte ture på mindre end 10 miles
(16 km).
Kørsel med anhænger.
Taxi, politi eller leveringstjeneste
(erhvervsservice).
Terræn- eller ørkenkørsel.
2,4 l benzinmotor
Dit køretøj er udstyret med et automatisk
indikatorsystem for olieskift. Olieskiftindika -
toren minder dig om, at det er tid til at tage
køretøjet med ind til udskiftning af
motorolie.
På grundlag af motorens driftsforhold lyser
indikatormeddelelsen for olieskift i kombiin -
strumentet. Det betyder, at køretøjet har
behov for service. Driftsforhold såsom
hyppige korte ture, kørsel med anhænger og
ekstremt varme eller kolde udetemperaturer
har betydning for, hvornår meddelelsen
"Change Oil" (Skift olie) eller "Oil Change
Required" (Olieskift påkrævet) vises. Vanske -
lige driftsforhold kan medføre, at medde -
lelsen om olieskift lyser så tidligt som
5.600 km (3.500 miles) siden sidste nulstil -
ling. Indlever køretøjet til service så hurtigt
som muligt inden for de næste 805 km
(500 miles).
BEMÆRK:
Intervallerne for olieskift må under ingen
omstændigheder overskride 12.000 km
(7.500 miles) eller 12 måneder, afhængigt
af hvad der måtte forekomme først. BEMÆRK:
Kontrollampen for olieskift lyser ikke under
disse betingelser.
Én gang om måneden eller før en lang tur:
Kontrollér motoroliestanden.
Kontrollér væskestand i forrudesprinkler.
Kontroller dæktrykkene, og se efter tegn
på unormal slitage eller skader. Byt rundt
på dækkene ved det første tegn på uregel
-
mæssigt slid, selvom det sker, før olieindi -
katorsystemet tænder.
Kontrollér væskestanden i kølervæskebe-
holderen og hovedbremsecylinderbehol -
deren, og efterfyld som nødvendigt.
Kontrollér, at alle indvendige og udven -
dige lygter fungerer.
Hvis du ikke får kontrolleret og vedlige-
holdt køretøjet korrekt, kan det resultere
i fejl i en komponent, og det kan påvirke
køretøjets håndtering og ydeevne. Det
kan medføre en ulykke.
ADVARSEL! (Forsættes)
20_MP_UG_DA_EU_t.book Page 242
249

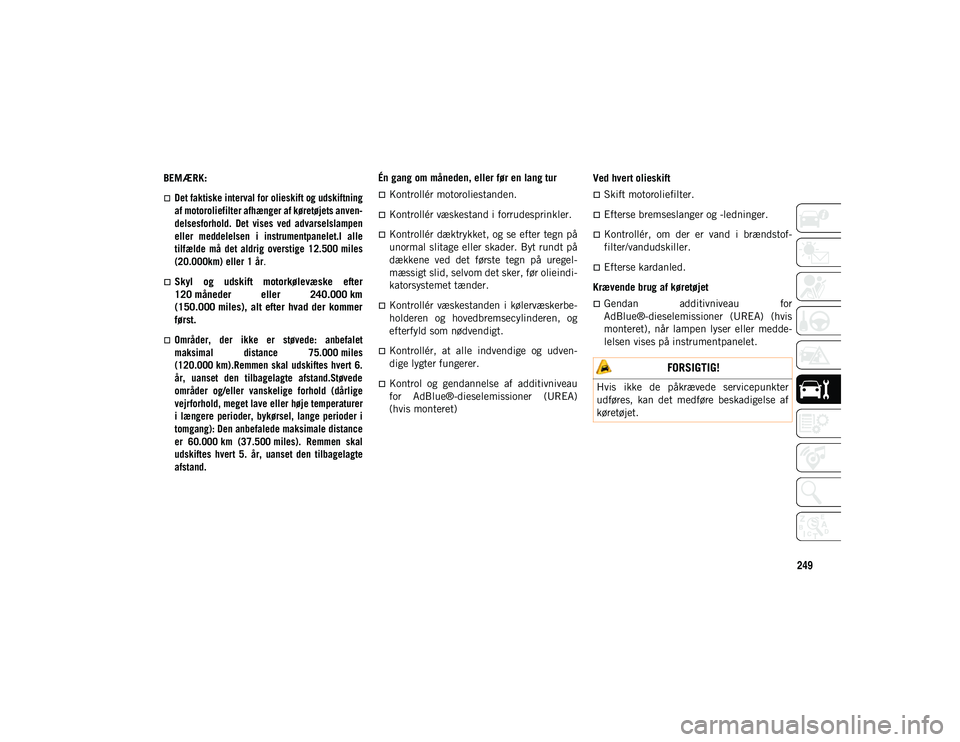

BEMÆRK:
Det faktiske interval for olieskift og udskiftning
af motoroliefilter afhænger af køretøjets anven-
delsesforhold. Det vises ved advarselslampen
eller meddelelsen i instrumentpanelet.I alle
tilfælde må det aldrig overstige 12.500 miles
(20.000km) eller 1 år .
Skyl og udskift motorkølevæske efter
120 måneder eller 240.000 km
(150.000 miles), alt efter hvad der kommer
først.
Områder, der ikke er støvede: anbefalet
maksimal distance 75.000 miles
(120.000 km).Remmen skal udskiftes hvert 6.
år, uanset den tilbagelagte afstand.Støvede
områder og/eller vanskelige forhold (dårlige
vejrforhold, meget lave eller høje temperaturer
i længere perioder, bykørsel, lange perioder i
tomgang): Den anbefalede maksimale distance
er 60.000 km (37.500 miles). Remmen skal
udskiftes hvert 5. år, uanset den tilbagelagte
afstand.
Én gang om måneden, eller før en lang tur
Kontrollér motoroliestanden.
Kontrollér væskestand i forrudesprinkler.
Kontrollér dæktrykket, og se efter tegn på
unormal slitage eller skader. Byt rundt på
dækkene ved det første tegn på uregel
-
mæssigt slid, selvom det sker, før olieindi -
katorsystemet tænder.
Kontrollér væskestanden i kølervæskerbe-
holderen og hovedbremsecylinderen, og
efterfyld som nødvendigt.
Kontrollér, at alle indvendige og udven -
dige lygter fungerer.
Kontrol og gendannelse af additivniveau
for AdBlue®-dieselemissioner (UREA)
(hvis monteret) Ved hvert olieskift
Skift motoroliefilter.
Efterse bremseslanger og -ledninger.
Kontrollér, om der er vand i brændstof
-
filter/vandudskiller.
Efterse kardanled.
Krævende brug af køretøjet
Gendan additivniveau for
AdBlue®-dieselemissioner (UREA) (hvis
monteret), når lampen lyser eller medde-
lelsen vises på instrumentpanelet.
FORSIGTIG!
Hvis ikke de påkrævede servicepunkter
udføres, kan det medføre beskadigelse af
køretøjet.
20_MP_UG_DA_EU_t.book Page 249
