2020 FIAT TIPO 4DOORS Návod k použití a údržbě (in Czech)

ujistěte se, zda se na styčných
plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly
způsobit povolení upevňovacích
šroubů;
nasaďte rezervní kolo a zasuňte první
šroub do otvoru, který je co nejblíže
u ventilku, postupujte stejně u ostatních
šroubů;
klíčem 1 obr. 137 zašroubujte na
doraz upevňovací šrouby;
rukojetí zvedáku 1 obr. 138 otáčejte
(doleva) tak dlouho, až vozidlo klesne;
vytáhněte zvedák;
klíčem dodaným s vozidlem utáhněte
šrouby na doraz křížem (vždy dva
šrouby proti sobě) v pořadí uvedeném
na obr. 140;
verze s ocelovými ráfky: drážku 1
obr. 141 na krytu kola ustavte
označenou symbolem 2 tak, aby
souhlasila s plnicím ventilem;
vnitřní stranu krytu ustavte na ráfku;
nasaďte kryt a v několika místech
a zatlačením v osovém směru - viz
obr. 142 jej řádně usaďte na kole.
Po výměně kola
Uložte nouzové rezervní kolo na
příslušné místo v zavazadlovém
prostoru;
vložte a zasuňte zvedák opatrně, ale
pevně do jeho pouzdra 3 obr. 132, aby
při jízdě případně nevibroval;
uložte nářadí zpět do prolisů
v přenosce;
uložte přenosku 3 s nářadím do
rezervního kola;
zašroubujte upevňovací zařízení 1
obr. 132 přenosky s nářadím;
umístěte zpět podlahovou krytinu
zavazadlového prostoru.
POZN.: Pokud měníte kolo z lehké
slitiny, které chcete dočasně uložit do
prostoru pro rezervní kolo,
doporučujeme, ho uložit pohledovou
stranou směrem nahoru.
UPOZORNĚNÍ
Kola s jednosměrným vzorkem lze
poznat podle šipek na boku
pneumatiky, které udávají směr valení:
tento směr musí být v každém případě
dodržen. Jen tak si jednosměrné
pneumatiky zachovají charakteristiky
z hlediska přilnavosti, hlučnosti,
odolnosti na opotřebení a odvod vody
na mokrém povrchu.
Jestliže jste po píchnutí nuceni
namontovat kolo tohoto typu
v opačném směru, než udávají šipky,
doporučujeme pokračovat v jízdě velmi
opatrně, protože za takového stavu
podává pneumatika omezené výkony.
Toto opatření je nutno dodržovat
zejména na mokrém jízdním povrchu.
140F1B0225C
14108046J0010EM
14208046J0011EM
135

Pro lepší využití výhod
jednosměrného vzorku se doporučuje
přemontovat pneumatiky co nejdříve do
předepsaného směru jízdy.
POZOR
137)Pokud uložíte defektní kolo a zvedák
do kabiny, při dopravní nehodě nebo
prudkém zabrzdění představují vážné
nebezpečí pro cestující. Proto zvedák i
defektní kolo umístěte vždy zpět do
příslušného uložení v zavazadlovém
prostoru.
138)Je nanejvýš nebezpečné se snažit
o výměna kola na straně vozidla, která se
nachází u jízdního pruhu: ujistěte se, zda se
vozidlo nachází v patřičné vzdálenosti od
vozovky, aby do vás nenarazilo jiné vozidlo.
139)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Cestující musejí
vystoupit z vozidla a vyčkat mimo ně
v bezpečné vzdálenosti s ohledem na
silniční provoz. Po jistotu podložte kola
klínem dodaným s vozidlem.140)Zvedák je nářadí vyvinuté
a zkonstruované jen pro výměnu kola při
píchnutí či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se
nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu či jiných
předmětů. V žádném případě se nesmí
používat pro údržbu či opravy pod
vozidlem nebo při výměně letních
pneumatik za zimní a naopak: pro takový
případ se obraťte na autorizovaný servis
Fiat. V žádném případě nelezte pod
zvednuté vozidlo: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež
jsou uvedeny na jeho štítku. Se zvednutým
vozidlem v žádném případě nestartujte
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.
141)V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".142)S pneumatikami o velikosti 17” se
dodává rezervní kolo o velikosti 16”. Vozidlo
(u příslušné verze) je dodáváno s rezervním
kolem, které je určeno jen pro ně a nesmí
se používat na vozidlech jiného modelu. Na
své vozidlo nenasazujte rezervní kolo
z jiného modelu. Rezervní kolo se smí
použít pouze v nouzovém případě.
S rezervním kolem jezděte jen v nezbytné
míře rychlostí nanejvýš 80 km/h. Pozor!
Pouze pro dočasné použití! max. 80 km/h!
Vyměňte co nejdříve za standardní kolo.
Štítek nalepený na rezervním kole nesmíte
v žádném případě odstranit ani zakrýt. Na
rezervní kolo se v žádném případě nesmí
nasadit kryt kola. Vůz s namontovaným
nouzovým rezervním kolem má změněné
jízdní vlastnosti. Vyvarujte se prudkých
akcelerací a brzdění jakož i rychlého
projíždění zatáčkami. Nechejte kolo
s píchnutou pneumatikou opravit a znovu
nasadit co nejdříve. Není povoleno používat
současně dvě rezervní kola či více
rezervních kol. Před montáží nepotírejte
závity šroubů tukem: mohly by se
samovolně vyšroubovat.
UPOZORNĚNÍ
53)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením
o zem. Zranění mohou způsobit i části
zvedáku v pohybu (“šroubovice” a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě se
očistěte.
54)Zajeďte co nejdříve do autorizovaného
servisu Fiat a nechejte zkontrolovat utažení
upevňovacích šroubů kola.
136
V NOUZI

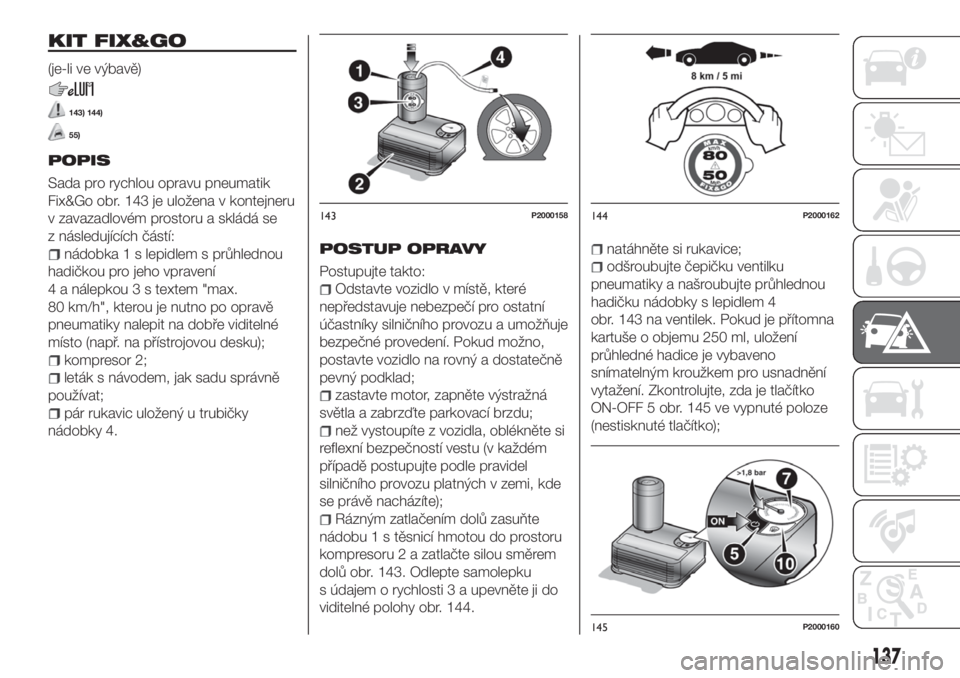

KIT FIX&GO
(je-li ve výbavě)
143) 144)
55)
POPIS
Sada pro rychlou opravu pneumatik
Fix&Go obr. 143 je uložena v kontejneru
v zavazadlovém prostoru a skládá se
z následujících částí:
nádobka 1 s lepidlem s průhlednou
hadičkou pro jeho vpravení
4 a nálepkou 3 s textem "max.
80 km/h", kterou je nutno po opravě
pneumatiky nalepit na dobře viditelné
místo (např. na přístrojovou desku);
kompresor 2;
leták s návodem, jak sadu správně
používat;
pár rukavic uložený u trubičky
nádobky 4.
POSTUP OPRAVY
Postupujte takto:
Odstavte vozidlo v místě, které
nepředstavuje nebezpečí pro ostatní
účastníky silničního provozu a umožňuje
bezpečné provedení. Pokud možno,
postavte vozidlo na rovný a dostatečně
pevný podklad;
zastavte motor, zapněte výstražná
světla a zabrzďte parkovací brzdu;
než vystoupíte z vozidla, oblékněte si
reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
Rázným zatlačením dolů zasuňte
nádobu 1 s těsnicí hmotou do prostoru
kompresoru 2 a zatlačte silou směrem
dolů obr. 143. Odlepte samolepku
s údajem o rychlosti 3 a upevněte ji do
viditelné polohy obr. 144.
natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem 4
obr. 143 na ventilek. Pokud je přítomna
kartuše o objemu 250 ml, uložení
průhledné hadice je vybaveno
snímatelným kroužkem pro usnadnění
vytažení. Zkontrolujte, zda je tlačítko
ON-OFF 5 obr. 145 ve vypnuté poloze
(nestisknuté tlačítko);
143P2000158144P2000162
145P2000160
137

zasuňte elektrický konektor 3
obr. 146 do zásuvky 12 V ve vozidle
a nastartujte motor vozidla.
zapněte kompresor stiskem tlačítka
ON-OFF 5 obr. 145. Když manometr
7 ukazuje tlak předepsaný v návodu
k použití a údržbě nebo uvedený na
příslušném štítku, vypněte kompresor
opětovným stisknutím tlačítka ON-OFF
5;
oddělte nádobku 1 od kompresoru
stiskem uvolňovacího tlačítka
8 a odstraňte nádobku 1 směrem
nahoru obr. 147.Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr 7
obr. 145 tlak nižší než 1,8 bar / 26 psi,
vypněte kompresor, odpojte hadici
s lepidlem 4 od ventilku pneumatiky
a vyjměte kartuši 1 z kompresoru
obr. 147.
Popojeďte s vozidlem cca 10 metrů,
aby se lepidlo mohlo rozlít; bezpečně
zastavte vozidlo, zabrzďte parkovací
brzdu a pomocí černé plnicí hadice 9
obr. 148 upravte tlak na předepsanou
hodnotu. Jestliže ani v tomto případě
nedosáhnete do 15 minut od zapnutí
kompresoru tlaku alespoň 1,8 bar /
26 psi, nepokračujte v jízdě a obraťte se
na autorizovaný servis Fiat.Po ujetí asi 8 km / 5 mil zastavte vozidlo
na bezpečném místě a zabrzďte
parkovací brzdu. Použijte kompresor
a pomocí černé plnicí hadice 9
obr. 148 obnovte tlak.
Pokud je tlak vyšší než 1,8 bar / 26 psi,
obnovte tlak, pokračujte opatrně v jízdě
a co nejdříve se obraťte na autorizovaný
servis Fiat. Pokud je tlak naopak nižší
než 1,8 bar /26 psi, nepokračujte v jízdě
a obraťte se na autorizovaný servis Fiat.
POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku 9
obr. 148, připojte ji a zajistěte pákou
k ventilu pneumatiky. Postupujte podle
pokynů obr. 146 a obr. 148.
146P2000159
147P2000161148P2000163
138
V NOUZI

Pro případné odpuštění tlaku
z pneumatiky stiskněte vypouštěcí
tlačítko 10 obr. 145.
VÝMĚNA NÁPLNĚ
Postupujte takto:
používejte výhradně originální náplně
Fix&Go, které lze zakoupit
u autorizovaného servisu Fiat.
Pro vyjmutí nádoby s lepidlem 1
obr. 143 stiskněte uvolňovací tlačítko 8
obr. 147 a zvedněte ji.
POZOR
143)Informace dle platných předpisů jsou
uvedeny na štítku na nádobce s lepidlem
dodané v sadě Fix&Go. Před použitím si
pečlivě pročtěte štítek kartuše; nepoužívejte
sadu nevhodným způsobem. Sadu smí
používat jen dospělí, nesmí se dovolit
používání nezletilými.
144)POZOR: Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzďte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte
a obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
UPOZORNĚNÍ
55)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C.
Lepidlo má omezenou životnost. Lze
opravovat pneumatiky, které mají poškození
v běhounu do průměru 6 mm. Nádobu
a štítek ukažte technikům, kteří budou
manipulovat s pneumatikou opravenou
pomocí sady pro rychlou opravu.
NOUZOVÉ
NASTARTOVÁNÍ
MOTORU
Pokud je baterie vybitá, lze motor
nouzově nastartovat pomocí kabelů
a baterie z jiného vozidla nebo
pomocné baterie. Ve všech případech
je nutno použít baterii se stejnou nebo
o něco málo vyšší kapacitou než vybitá
baterie.
56)
UPOZORNĚNÍ
Pomocnou baterii ani jiný externí
napájecí zdroj nepoužívejte s napětím
vyšším než 12V: mohla by se poškodit
baterie, spouštěč, alternátor nebo
elektrický rozvod vozidla.
Nepokoušejte se o nouzové startování,
je-li baterie zamrzlá. Baterie by mohla
prasknout či vybuchnout!
PŘÍPRAVY PRO NOUZOVÉ
STARTOVÁNÍ
Baterie vozidla je umístěna
v motorovém prostoru za levou
optickou skupinou.
145) 146) 147) 148)
UPOZORNĚNÍ Plusová svorka (+)
baterie je umístěna pod ochranným
prvkem. Zvedněte jej pro přístup ke
svorce.
139

Postupujte takto:
zabrzděte parkovací brzdu,
přestavte řadicí páku automatické
převodovky na P (parkování) u verzí
s automatickou převodovkou (je-li) nebo
zařaďte neutrál u verzí s manuální
převodovkou a přepněte zapalování na
STOP;
vypněte všechny ostatní elektrické
spotřebiče ve vozidle;
jestliže používáte baterii z jiného
vozidla, zaparkujte jej na dosah
spojovacích kabelů, zapněte parkovací
brzdu a ujistěte, zda je vypnuté
zapalování.
UPOZORNĚNÍ Nepropojujte přímo
minusové svorky obou baterií! Jestliže
je pomocná baterie nainstalovaná
v jiném vozidle, zkontrolujte, zda se
mezi tímto vozidlem a vozidlem
s vybitou baterií náhodně nedotýkají
kovové části, protože by tak mohlo
vzniknout ukostření, které by mohlo
způsobit vážné zranění osob v blízkosti
vozidla.
UPOZORNĚNÍ Nesprávným
provedením níže uvedeného postupu
lze způsobit vážné zranění osob nebo
poškodit dobíjecí soustavu jednoho
vozidla nebo obou dvou vozidel.
Dodržte pečlivě níže uvedený postup:
Připojení kabelů
57)
Pro nouzovém nastartování motoru
postupujte takto obr. 149:
připojte koncovku plusového
startovacího kabelu (+) k plusové
svorce (+) vozidla s vybitou baterií;
připojte opačnou koncovku
plusovou startovacího kabelu (+)
k plusové svorce (+) pomocné baterie;
připojte koncovku minusového
startovacího kabelu (–) k minusové
svorce (–) pomocné baterie;
připojte opačnou koncovku
minusového startovacího kabelu (–)
k některé kostře motoru
(kovová část
motoru nebo převodovky vozidla
s vybitou baterií) daleko od baterie
a systému vstřikování paliva;
nastartujte motor vozidla
s pomocnou baterií a nechejte jej běžet
několik minut na volnoběh. Pak
nastartujte motor vozidla s vybitou
baterií.Odpojení kabelů
Jakmile motor naskočí, odpojte kabely
v opačném pořadí než při připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další pokusy a obraťte se
na autorizovaný servis Fiat.
Pokud by bylo třeba se často uchylovat
k nouzovému startování motoru,
nechejte zkontrolovat baterii a dobíjecí
soustavu vozidla u autorizovaného
servisu Fiat.
POZOR
145)Před otevřením víka motorového
prostoru se ujistěte, že je vypnuté
zapalování s klíčkem v poloze STOP.
Dodržujte pokyny uvedené na štítku pod
víkem motorového prostoru. Pokud ve
vozidle nesedí další osoby, doporučujeme
vytáhnout klíček ze zapalování. Před
opuštěním vozidla je nutno přepnout klíček
do polohy STOP / vytáhnout klíček ze
zapalování. Při tankování paliva se ujistěte,
zda je motor vypnutý (klíček přetočený na
STOP).
146)Nepřibližujte se příliš k ventilátoru
chlazení chladiče: ventilátoru by se mohl
rozběhnout a způsobit zranění. Pozor na
šály, kravaty a jiné volné části oděvu: mohly
by být vtaženy ústrojím v pohybu.
14908066J0003EM
140
V NOUZI

147)Sundejte si všechny kovové předměty
(např. prsteny, hodinky, náramky), které by
mohly způsobit náhodný elektrický kontakt
a tím vážný úraz.
148)Baterie obsahují kyselinu, která může
popálit pokožku či oči. Z baterie se
uvolňuje vodík, který je snadno zápalný
a výbušný. Nepřibližujte se s plamenem či
zařízeními, která mohou jiskřit.
UPOZORNĚNÍ
56)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a řídicí
jednotka motoru.
57)Nepřipojujte kabel k minusové svorce
(–) vybité baterie. Případný přeskok jiskry by
mohl způsobit výbuch baterie a vážné
poranění. Používejte výlučně specifický
ukostřovací bod; nepoužívejte jinou
exponovanou kovovou část.
SYSTÉM PŘERUŠENÍ
DODÁVKY PALIVA
POPIS
Benzínové a dieselové verze
Zasahuje při nárazu a způsobí:
přerušení dodávky paliva
s následným zhasnutím motoru;
automaticky odemkne dveře;
rozsvícení vnitřních světel;
vypnutí ventilace klimatizace;
rozsvícení výstražných světel (světla
se zapnou stiskem tlačítka na palubní
desce).
U některých verzí je zásah systému
signalizován upozorněním na displeji.
Na displeji se zobrazí upozornění pro
řidiče i v případě poruchy systému.
UPOZORNĚNÍ Pečlivou prohlídkou
vozidla se ujistěte, zda neuniká palivo
např. v motorovém prostoru, ve spodku
vozidla nebo u nádrže. Po nárazu
otočte přepněte zapalování na STOP,
aby nevybila baterie.
Verze LPG
(je-li ve výbavě)
U verzí LPG kromě výše uvedeného
přeruší systém přerušení dodávky paliva
okamžitě dodávku benzínu, zavře
pojistný elektromagnetický ventil LPG
a přeruší vstřikování: tím zhasne motor.
141

RESET SYSTÉMU PŘERUŠENÍ PŘÍVODU PALIVA
Pro obnovení řádného fungování vozidla postupujte takto (tento postup je nutno zahájit a dokončit do jedné minuty):
149)
Postup
S přepínačem směrových světel v neutrální poloze přepněte zapalování na STOP
Přepněte zapalování na MAR
Zapněte pravé směrové světlo
Zapněte levé směrové světlo
Zapněte pravé směrové světlo
Zapněte levé směrové světlo
Vypněte levé směrové světlo
Přepněte zapalování na STOP
Přepněte zapalování na MAR
POZOR
149)Jestliže po nárazu ucítíte zápach paliva nebo zjistíte únik paliva z palivové soustavy, systém nezapínejte: nebezpečí požáru.
142
V NOUZI
