2020 FIAT TIPO 4DOORS Návod k použití a údržbě (in Czech)

ZADNÍ TELEVIZNÍ
KAMERA
(pokud je ve výbavě)
POPIS
Zadní kamera 1 obr. 101 je umístěna na
zadním víku.
121)
48)
Při každém zařazení zpátečky se na
displeji obr. 102 zobrazí oblast okolo
vozidla tak, jak ji zabírá zadní kamera.
ZOBRAZENÍ
A UPOZORNĚNÍ NA
DISPLEJI
Prostřední čerchovaná čára udává střed
vozidla pro usnadnění manévrů při
parkování nebo přistavení vozidla
s tažným zařízením. Čáry různých barev
udávají vzdálenost od zádi vozidla.
Přibližné vzdálenosti pro každou zónu
jsou uvedeny v následující tabulce
obr. 102:
ZónaVzdálenost od zádi
vozidla
Červený (1) 0 ÷ 30 cm
Žlutá (2) 30 cm÷1m
Zelená (3) 1 m nebo více
UPOZORNĚNÍ Při parkování dávejte
vždy velký pozor na překážky, které by
se mohly nacházet nad či pod akčním
rádiem kamery.
POZOR
121)Odpovědnost za parkování a za další
potenciálně nebezpečné manévry zůstává
vždy na řidiči. Při parkování se
nezapomínejte ujistit, zda se v daném
prostoru nenacházejí osoby (zejména děti)
ani zvířata. Kamera představuje pomoc
řidiči, který ale nikdy nesmí snížit pozornost
při provádění takových manévrů, protože
mohou být nebezpečné i přes nízkou
rychlost. Jezděte přiměřenou rychlosti, aby
se při zjištění překážky dalo vozidlo včas
zastavit.
UPOZORNĚNÍ
48)Pro řádnou funkci je nezbytné, aby byla
kamera vždy zbavená bláta, nečistot, sněhu
nebo ledu. Během čištění kamery dávejte
pozor, abyste ji nepoškrábali či jinak
nepoškodili; nepoužívejte suché, drsné
nebo tvrdé látky. Kameru umývejte jedině
čistou vodou, případně s příměsí
autošamponu. V myčkách, kde se používají
parní nebo vysokotlaké trysky, očistěte
rychle kameru tryskou ze vzdálenosti více
než 10 cm. Na kamery se nesmějí lepit
samolepky.
10107186J0001EM
10207186J0002EM
111

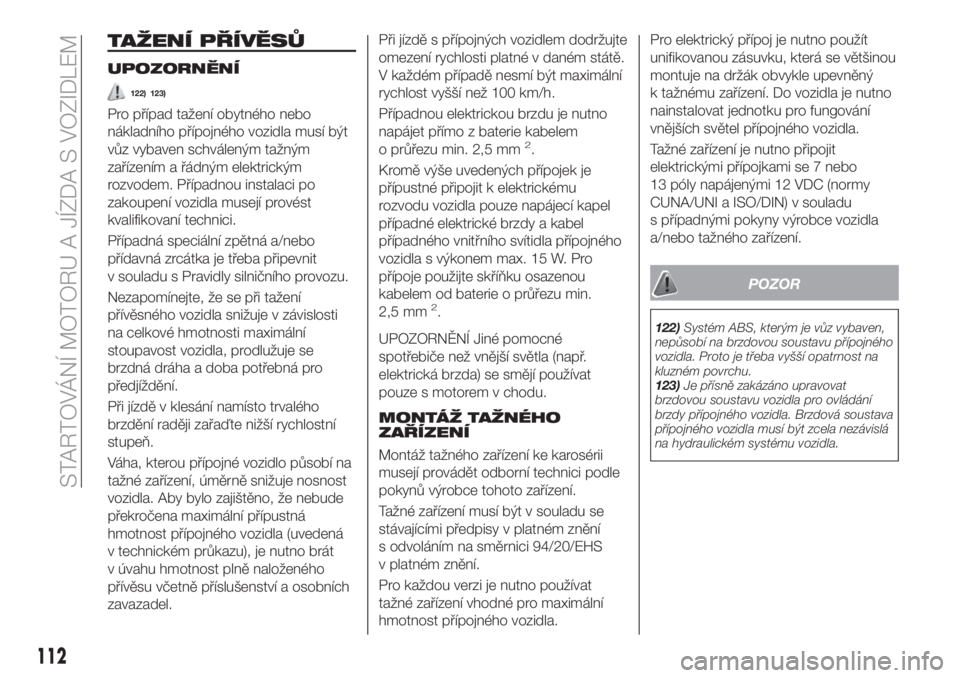

TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
122) 123)
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vůz vybaven schváleným tažným
zařízením a řádným elektrickým
rozvodem. Případnou instalaci po
zakoupení vozidla musejí provést
kvalifikovaní technici.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit
v souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení
přívěsného vozidla snižuje v závislosti
na celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.
Váha, kterou přípojné vozidlo působí na
tažné zařízení, úměrně snižuje nosnost
vozidla. Aby bylo zajištěno, že nebude
překročena maximální přípustná
hmotnost přípojného vozidla (uvedená
v technickém průkazu), je nutno brát
v úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.Při jízdě s přípojných vozidlem dodržujte
omezení rychlosti platné v daném státě.
V každém případě nesmí být maximální
rychlost vyšší než 100 km/h.
Případnou elektrickou brzdu je nutno
napájet přímo z baterie kabelem
o průřezu min. 2,5 mm
2.
Kromě výše uvedených přípojek je
přípustné připojit k elektrickému
rozvodu vozidla pouze napájecí kapel
případné elektrické brzdy a kabel
případného vnitřního svítidla přípojného
vozidla s výkonem max. 15 W. Pro
přípoje použijte skříňku osazenou
kabelem od baterie o průřezu min.
2,5 mm
2.
UPOZORNĚNÍ Jiné pomocné
spotřebiče než vnější světla (např.
elektrická brzda) se smějí používat
pouze s motorem v chodu.
MONTÁŽ TAŽNÉHO
ZAŘÍZENÍ
Montáž tažného zařízení ke karosérii
musejí provádět odborní technici podle
pokynů výrobce tohoto zařízení.
Tažné zařízení musí být v souladu se
stávajícími předpisy v platném znění
s odvoláním na směrnici 94/20/EHS
v platném znění.
Pro každou verzi je nutno používat
tažné zařízení vhodné pro maximální
hmotnost přípojného vozidla.Pro elektrický přípoj je nutno použít
unifikovanou zásuvku, která se většinou
montuje na držák obvykle upevněný
k tažnému zařízení. Do vozidla je nutno
nainstalovat jednotku pro fungování
vnějších světel přípojného vozidla.
Tažné zařízení je nutno připojit
elektrickými přípojkami se 7 nebo
13 póly napájenými 12 VDC (normy
CUNA/UNI a ISO/DIN) v souladu
s případnými pokyny výrobce vozidla
a/nebo tažného zařízení.
POZOR
122)Systém ABS, kterým je vůz vybaven,
nepůsobí na brzdovou soustavu přípojného
vozidla. Proto je třeba vyšší opatrnost na
kluzném povrchu.
123)Je přísně zakázáno upravovat
brzdovou soustavu vozidla pro ovládání
brzdy přípojného vozidla. Brzdová soustava
přípojného vozidla musí být zcela nezávislá
na hydraulickém systému vozidla.
112
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

DOPORUČENÍ
OHLEDNĚ ŘÍZENÍ
ÚSPORA PALIVAUvádíme několik užitečných
doporučení, která umožňují snížit
spotřebu paliva a tím škodlivé emise.
Údržba vozu
Věnujte údržbě řádnou pozornost
a nechejte provést všechny kontroly
a zásahy dle „Plánu údržby“ (viz
kapitolu "Údržba a péče").
Pneumatiky
Pravidelně kontrolujte tlak
v pneumatikách: alespoň jednou za
čtyři týdny. Příliš nízký tlak
v pneumatikách vede ke zvýšení
spotřeby pohonných hmot, protože je
vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozidla má vliv na
spotřebu pohonných hmot a stabilitu
vozidla.
Nosiče nákladů / lyží
Ze střechy sundejte nosiče nákladu či
nosiče lyží, pokud je již nebudete
používat. Tato příslušenství zvyšují
aerodynamický odpor vozu a tím i
spotřebu paliva. Pro přepravu
objemných nákladů použijte raději
přípojné vozidlo.Elektrické spotřebiče
Elektrické spotřebiče používejte pouze
po nezbytně nutnou dobu. Vyhřívání
zadního skla, stírače oken či větrák
topení mají vysokou spotřebu energie
a při zvýšení požadavku na odběr
proudu se zvyšuje i spotřeba
pohonných hmot (až o 25 % při jízdě ve
městě).
Klimatizace
Používáním klimatizace se zvyšuje
spotřeba pohonných hmot: jakmile to
venkovní teplota umožní, ventilujte
kabinu raději přívodem vzduchu
zvenku.
Aerodynamické doplňky
Použití neschválených
aerodynamických doplňků může vést
ke zhoršení aerodynamického chování
vozu a ke zvýšení spotřeby pohonných
hmot.
STYL JÍZDY
Spuštění (startování)
Nezahřívejte motor se stojícím vozidlem,
a to ani chodem naprázdno, ani vyššími
otáčkami: motor by se zahříval pomaleji
a zvýšila by se spotřeba paliva. Je proto
vhodné okamžitě se pomalu rozjet
a nevytáčet motor do vysokých otáček:
motor se zahřeje rychleji.Zbytečné manévry
Při stání na semaforech nebo před
vypnutím motoru nevytáčejte motor do
otáček sešlapováním pedálu
akcelerace. Tzv. meziplyn je zcela
zbytečný, navíc se zvyšuje spotřeba
pohonných hmot i škodlivé emise.
Řazení rychlostních stupňů
Jakmile to dopravní situace a jízdní
trasa umožní, zařaďte vyšší stupeň.
Zařazením nižšího stupně za účelem
"brilantní" akcelerace se zvyšuje
spotřeba paliva. Ke zvýšení spotřeby
paliva, emisí a opotřebení motoru vede i
nevhodné řazení.
Max. rychlost
Se zvyšující se rychlostí se podstatně
zvyšuje i spotřeba pohonných hmot.
Udržujte dle možností konstantní
rychlost, zbytečně nebrzděte ani
neakcelerujte; v obou případech to
vede ke zvýšené spotřebě paliva
a zvyšování vypouštěných emisí.
Akcelerace
Prudká akcelerace značně zvyšuje
spotřebu a emise škodlivin, proto
zrychlujte postupně a nevytáčejte motor
na maximální krouticí moment.
113

PROVOZNÍ STAVY
Startování motoru za studena
Opakované spouštění motoru za
studena mu neumožňuje se zahřát na
optimální provozní teplotu. Naopak se
podstatně zvýší spotřeba pohonných
hmot (o 15 - 30 % při jízdě po městě) i
emise.
Dopravní situace a stav vozovky
Při hustém provozu, např. při jízdě
v koloně vozidel s častým řazením
nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se
zvyšuje spotřeba pohonných hmot.
Spotřebu paliva ovlivňuje negativně i
jízda po trasách s mnoha zatáčkami,
např. po horských silnicích či po
komunikacích s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším státní (před
železničními přejezdy, apod.) vypněte
motor.
NATANKOVÁNÍ
PALIVA DO VOZIDLA
124) 125) 126)
Před načerpáním se ujistěte, že chcete
čerpat palivo správného typu.
Před tankováním paliva vypněte motor.
BENZÍNOVÉ MOTORY
Používejte pouze bezolovnatý benzín
95 R.O.N. (Norma EN228).
DIESELOVÉ MOTORY
49)
Jezděte výhradně na motorovou naftu
(norma EN 590).
Při delším používání/parkování vozidla
v horských/chladných oblastech
doporučujeme do nádrže načerpat
naftu prodávanou v dané lokalitě.
Doporučuje v takovým případě rovněž
trvale udržovat v nádrži zásobu paliva
nad 50 % jejího užitečného obsahu.
NATANKOVÁNÍ PALIVA
Pro natankování plné nádrže: jakmile
čerpací pistole povyskočí, dočerpejte
s ní palivo ještě dvakrát.
Pak tankování ukončete: dalším
čerpáním paliva do nádrže by se mohl
poškodit palivový systém.
POSTUP PŘI TANKOVÁNÍ
Benzínové a dieselové verze
"Capless Fuel" je zařízení zabudované
v ústí palivové nádrže. Při
zasunutí/vysunutí čerpací pistole se toto
zařízení automaticky otevře či zavře.
"Capless Fuel" je opatřen blokovacím
zařízením, které znemožní natankování
nesprávného paliva.
Otevření víka
Postup při čerpání paliva:
Zatlačením ve vyznačeném místě
uvolněte víko 1 obr. 103 a otevřete jej;
zasuňte pistoli do ústí a začněte
tankovat palivo;
po natankování počkejte před
vytažením pistole alespoň 10 sekund,
aby mohlo palivo vytéct do nádrže;
pak vytáhněte pistoli z ústí a zavřete
víko 1.
114
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

Víko je osazeno prachovým krytem 2,
který po jeho zavření znemožní
usazování nečistot a prachu na konci
ústí.
DOPLNĚNÍ PŘÍSADY PRO SNÍŽENÍ
EMISÍ DIESELOVÝCH MOTORŮ
AdBlue®
(UREA)
(jen dieselové verze)
(u příslušné verze vozidla)
128)
Základní podmínky
AdBlue®
zmrzne při teplotách nižších
než -11°C: pokud zůstalo vozidlo
odstavené delší dobu při takovýchteplotách, doplnění přísady může být
obtížné. Z toho důvodu se před
doplněním doporučuje zaparkovat
vozidlo v garáži a/nebo ve vyhřátém
prostoru a počkat, až močovina opět
zkapalní.
Postupujte takto:
zaparkujte vozidlo na rovné ploše,
vypněte motor přepnutím zapalování na
STOP;
otevřete víko palivové nádrže 1
obr. 104, vyšroubujte a odstraňte
uzávěr 2 (modré barvy) z plnicího ústí
přísady
AdBlue®
a umístěte ho do
příslušného uložení 3.
Tankování z výdajových stojanů
Je povoleno tankovat u jakéhokoli
výdajového stojanu
AdBlue®
.Postupujte takto:
zasuňte tankovací pistoliAdBlue®
do plnicího ústí, začněte tankovat a při
prvním vyskočení pistole přerušte
tankování (vyskočení pistole znamená,
že je nádrž
AdBlue®
plná). Nesnažte
o další tankování, aby
AdBlue®
nešplouchalo ven z nádrže;
vytáhněte pistoli.
Naplnění z nádob
Postupujte takto:
zkontrolujte datum použitelnosti
přísady;
před nalitím obsahu nádoby do
nádrže
AdBlue®
si přečtěte si návod
k použití;
jakmile se při plnění z nádob, které
nelze zašroubovat (např. z kanystrů),
zobrazí upozornění na displeji
přístrojové desky (viz pokyny uvedené
v části „Kontrolky a upozornění“
v kapitole „Seznámení s přístrojovou
deskou“), naplňte do nádrže přísady
AdBlue®
nanejvýš šest litrů;
při plnění z nádob, které lze
zašroubovat, je nádrž na přísadu plná,
jakmile přestane klesat hladina
AdBlue™v nádobě. Nepokračujte
v plnění.
Po naplnění přísady
Postupujte takto:
namontujte zpět uzávěr 2 obr. 104do
plnicího ústí
AdBlue®
a zašroubujte ho
na doraz doprava;
10307206J0001EM
10407206J0003EM
115

přepněte zapalování na MAR (není
nutno nastartovat motoru);
před rozjetím vozidla počkejte, až
zhasne upozornění na displeji
přístrojové desky. Upozornění může
svítit několik sekund až půl minuty. Při
startování motoru a rozjezdu vozidla
zůstane upozornění zobrazené po delší
dobu, což ale nemá dopad na
provozuschopnost motoru;
jestliže plníte prázdnou nádrž
AdBlue®
, postupujte podle pokynů
uvedených v části „Náplně“ v kapitole
„Technické údaje“; pak je nutno počkat
dvě minuty před nastartováním motoru.
UPOZORNĚNÍ Po případném přetečení
AdBlue®
z plnicího ústí očistěte celou
zasaženou oblast a pokračujte
v tankování. Případnou zkrystalizovanou
kapalinu odstraňte houbou a teplou
vodou.
POZORNEPŘEKRAČUJTE MAXIMÁLNÍ
HLADINU: mohlo by dojít
k poškození nádrže. Močovina
UREA zmrzne při teplotách nižších
než -11 °C. I když byl systém
navržen pro fungování i pod bodem
mrazu močoviny UREA, je vhodné
neplnit nádrž na vyšší než
maximální hladinu, protože pokud
močovina zmrzne, systém se může
poškodit. Postupujte podle pokynů
uvedených v části „Doplněnípřísada pro snížení emisí
dieselových motorů
AdBlue®
(UREA)“ v této kapitole.
V případě potřísnění lakovaných
nebo hliníkových povrchů
močovinou UREA očistěte bez
prodlení celou oblast vodou
a absorbentem odstraňte kapalinu
uniklou na zem.
Pokud nechtěně přidáte
močovinu UREA do naftové nádrže,
může se vážně poškodit motor:
obraťte se na autorizovaný servis
Fiat.
DoAdBlue®
nepřidávejte další
přísady či kapaliny: mohl by se poškodit
systém.
Použitím nevyhovující nebo
degradované přísady
AdBlue®
se
mohou na displeji přístrojové desky
zobrazit upozornění (viz část „Kontrolky
a upozornění“ v kapitole „Seznámení
s přístrojovou deskou“).
Nikdy nepřelévejte kapalinu
AdBlue®
do jiné nádoby: znečistila by
se.
Pro pokračování v běžném
používání vozidla při vypotřebování
přísady
AdBlue®
postupujte podle
pokynů uvedených v části „Kontrolky
a upozornění“ v kapitole „Seznámení
s přístrojovou deskou“.
Skladování
AdBlue®
(UREA)
AdBlue®
(močovina UREA) je
považována za velmi stabilní produkts dlouhou dobou skladování. Při
skladování při teplotách NIŽŠÍCH než
32 °C lze tuto přísadu skladovat
nejméně jeden rok.
Postupujte podle pokynů uvedených
výrobcem na štítku.
Skladování paliva - nafty
127)
V případě skladování velkého množství
paliva má zásadní význam dobrá
údržba. V palivu kontaminovaném
vodou se mohou začít množit “mikrobi”.
Tyto mikrobi vytvoří kal, kterým se může
zanést palivový filtrační systém
a potrubí. Odstraňujte vodu z nádrže
a pravidelně vyměňujte filtr potrubí.
Pozn. Jakmile dieselový motor vyjede
palivo, do palivového rozvodu se
dostane vzduch.
Nouzové natankování paliva
Pokud zůstalo vozidlo bez paliva nebo
se palivový okruh zcela vyprázdnil, pro
opětné natankování paliva do nádrže je
třeba postupovat takto:
otevřete zavazadlový prostor
a vyjměte adaptér 3 obr. 105, který je
umístěn v přenosce s nářadím nebo -
podle verze vozidla - v kontejneru sady
Fix&Go;
otevřete víko 1 obr. 103 výše
uvedeným postupem;
116
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

zasuňte adaptér do ústí, jak je
vyznačeno, a začněte čerpat palivo;
po natankování odstraňte adaptér
a zavřete víko;
umístěte adaptér zpět do
zavazadlového prostoru.
VÝBAVA SE SOUSTAVOU LPG
(je-li ve výbavě)
Plnicí ústí plynu je umístěno vedle
plnicího ústí benzínu. Je vybaveno
zpětným ventilem v tělese plnicího ústí.
Ústí 2 obr. 106 zpřístupníte otevřením
víka 1.
Během tankování dodržujte následující
pokyny:
vypněte motor;
zabrzďte parkovací brzdu;
otočit klíček zapalování na STOP;
nekuřte;
příslušný plnicí adaptér předejte
pracovníku čerpací stanice LPG.
UPOZORNĚNÍ Adaptéry pro čerpací
stojan se liší podle země prodeje
vozidla. S vozidlem se v příslušném
obalu dodává adaptér 1 obr. 107, který
je určen pro čerpání LPG pouze v zemi
projede vozidla. Při cestování do jiného
státu se informujte o vhodném typu
adaptéru.
UPOZORNĚNÍ Pracovník čerpací
stanice LPG musí před natankováním
zkontrolovat, zda je adaptér správně
zašroubován do ústí nádrže.
UPOZORNĚNÍ Plnicí adaptér LPG
ukládejte pečlivě tak, aby se
nepoškodil.
UPOZORNĚNÍ Používejte výhradně
LPG pro motorová vozidla.10507206J0002EM
106PGL000017
107PGL000018
117

Paliva - Identifikace
kompatibility vozidla -
Grafické vyjádření
informací pro
spotřebitele podle
normy EN 16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla.
Před tankováním zkontrolujte symboly
na vnitřku víka palivové nádrže (pokud
tam jsou) a srovnejte je se symbolem na
výdejním stojanu (pokud na něm je).
Symboly pro vozidla na benzín
E5: Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m)
a s maximálním obsahem ethanolu 5,0
% (V/V) podle normyEN 228.
E10: Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m)
a s maximálním obsahem ethanolu 10,0
% (V/V) podle normyEN 228.Symboly pro vozidlana naftu
B7: Nafta s obsahem maximálně do 7
% (V/V) FAME (Fatty Acid Methyl Esters)
podle normyEN 590
B10: Nafta s obsahem maximálně do
10 % (V/V) FAME (Fatty Acid Methyl
Esters) podle normyEN 16734
Symboly pro vozidla na benzín
a LPG
E5: Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m)
a s maximálním obsahem ethanolu 5,0
% (V/V) podle normyEN 228.
E10: Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m)
a s maximálním obsahem ethanolu 10,0
% (V/V) podle normyEN 228.
LPG: LPG pro motorová vozidla podle
normyEN589
POZOR
124)Ústí nezakrývejte jinými
předměty/uzávěrem než těmi, které jsou
dodané s vozidlem. Použitím nevhodných
předmětů/uzávěrů by se mohl nebezpečně
zvýšit tlak v nádrži.
125)Nepřibližujte se k hrdlu palivové
nádrže s otevřeným ohněm nebo se
zapálenou cigaretou: nebezpečí požáru.
Nepřibližujte se obličejem k hrdlu palivové
nádrže, abyste se nenadýchali škodlivých
par.
126)U čerpacího stojanu netelefonujte
mobilním telefonem: nebezpečí požáru.
127)S motorem v chodu neotevírejte
vysokotlakou palivovou soustavu.
Fungováním motoru se palivo natlakuje na
vysoký tlak. Vytrysknutí paliva
natlakovaného na vysoký tlak lze přivodit
vážný úraz nebo smrt.
128)Jestliže se přísada
AdBlue®
zahřeje
v nádrži po delší dobu na teplotu vyšší než
50 °C (např. přímým slunečním osvitem),
může se
AdBlue®
začít rozkládat
a uvolňovat čpavkové výpary. Čpavkové
výpary mají čpavý zápach, takže při
vyšroubovávání uzávěru nádrže přísady
AdBlue®
dávejte pozor, abyste se
nenadechly těchto čpavkových výparů,
které z ní začnou unikat. Nicméně v této
koncentraci nejsou čpavkové výpary
škodlivé nebo nebezpečné pro zdraví.
118
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
