2020 FIAT TALENTO Instrukcja obsługi (in Polish)

Aby wyłączyć te światła przed ich
automatycznym wyłączeniem się,
należy obrócić pierścieniem 2
rys. 68 w dowolne położenie,
a następnie ustawić go w położeniu 0.
ŚWIATŁA DROGOWE
Włączanie
Gdy silnik jest włączony i włączone są
światła mijania, pchnąć dźwignię 1
rys. 68. W zestawie wskaźników
zaświeca się lampka sygnalizacyjna
. Aby przywrócić położenie świateł
mijania, należy pociągnąć do siebie
dźwignię 1 rys. 68.
Wyłączanie
Obrócić pokrętłem 2
rys. 68 w położenie 0.
Jeśli światła są zaświecone, emitowany
jest sygnał akustyczny ostrzegający
o otwarciu drzwi po stronie kierowcy.
ŚWIATŁA
PRZECIWMGŁOWE
PRZEDNIE
Obrócić środkowym pokrętłem 4
rys. 70 na wysokość symbolu,
a następnie zwolnić je. Działanie tego
światła zależy od włączonego w danym
momencie oświetlenia zewnętrznego;
w zestawie wskaźników świeci się
wówczas odpowiednia lampka
sygnalizacyjna.Działanie świateł podczas
skręcania
Podczas skręcania, gdy włączone są
światła pozycyjne i panują odpowiednie
warunki (odpowiednia szybkość, kąt
kierownicy, jazda do przodu, włączony
kierunkowskaz itp.), dane światło
przeciwmgłowe zaświeca się, aby
doświetlić drogę na zakręcie.
TYLNE ŚWIATŁO
PRZECIWMGŁOWE
Obrócić środkowym pokrętłem 4
rys. 70 do położenia, w którym
naprzeciwko oznaczenia 5
rys. 70 pojawi się symbol
,
a następnie zwolnić.
Działanie tego światła zależy od
włączonego w danym momencie
oświetlenia zewnętrznego; w zestawie
wskaźników świeci się wówczas
odpowiednia lampka sygnalizacyjna.Należy pamiętać o wyłączeniu tego
światła, gdy korzystanie z niego nie jest
już konieczne, aby nie oślepiać innych
kierowców.
Wyłączanie
Obrócić ponownie pokrętłem 4
rys. 70 do położenia naprzeciwko
symbolu właściwego dla świateł
przeciwmgłowych przednich i tylnych,
które zamierza się wyłączyć.
Odpowiednia lampka sygnalizacyjna
w zestawie wskaźników zgaśnie.
Wyłączenie świateł zewnętrznych
powoduje wyłączenie również
przednich i tylnych świateł
przeciwmgłowych.
OSTRZEŻENIE W czasie mgły, opadu
śniegu lub deszczu, bądź podczas
przewożenia przedmiotów wystających
poza dach, automatyczne włączanie się
świateł nie odbywa się w sposób
regularny. Włączanie przednich i tylnych
świateł przeciwmgłowych pozostaje
pod kontrolą kierowcy: lampki
sygnalizacyjne w zestawie wskaźników
informują o ich włączeniu (lampka
zaświecona) lub wyłączeniu (lampka
zgaszona).
70T38199-1
39

REGULACJA USTAWIENIA
REFLEKTORÓW
(Dla wersji/rynków, gdzie przewidziano)
W przypadku samochodów
wyposażonych w tego typu funkcję
pokrętło A rys. 71 umożliwia regulację
wysokości wiązki reflektorów
w zależności od obciążenia. Aby
obniżyć wiązkę reflektorów, należy
obracać pokrętłem A w dół, aby ją
podnieść, należy obracać tym
pokrętłem w górę.
Stan obciążeniaPołożenie
pokrętła
Bez obciążenia, tylko
kierowca0
Kierowca i pasażer oraz
obciążony bagażnik (1)2
Pozostałe przypadkiW zależności od
preferencji
kierowcy
OSTRZEŻENIE W poprzedniej tabeli
podano kilka przykładów. W każdym
wypadku należy ustawiać element
sterowania A w zależności od
obciążenia samochodu tak, aby światła
oświetlały drogę, a nie oślepiały innych
kierowców.
OSTRZEŻENIE W przypadku podróży
samochodem z kierownicą po lewej
stronie do kraju o ruchu lewostronnym
(lub odwrotnie), należy odpowiednio
wyregulować światła na cały czas
pobytu w takim kraju.Regulacja reflektorów za granicą
Otworzyć pokrywę komory silnika
i zidentyfikować wytłoczenie B
rys. 72 w pobliżu reflektora przedniego.
W przypadku każdego reflektora, za
pomocą śrubokręta należy obrócić
śrubą 1 rys. 72 o jedną czwartą obrotu
w stronę - , aby obniżyć reflektory.
Po powrocie do kraju przywrócić
wcześniejsze ustawienie reflektorów:
obrócić śrubą 1 o jedną czwartą obrotu
w stronę + w celu podniesienia
reflektorów.
KIERUNKOWSKAZY
Dźwignia 1 rys. 73:w górę: włączenie prawego
kierunkowskazu;
w dół: włączenie lewego
kierunkowskazu.
71T36524
72T38821
40
POZNAWANIE SAMOCHODU

Tryb impulsowy
Podczas jazdy ruchy wykonywane
kierownicą mogą nie wystarczyć, aby
dźwignia automatycznie powróciła
w położenie wyjściowe. W takiej sytuacji
należy przesunąć dźwignię 1 do
połowy, a następnie ją zwolnić:
dźwignia powraca w położenie
wyjściowe, a kierunkowskaz miga
trzykrotnie.
UWAGA
34)Przed wyruszeniem w podróż nocą
należy sprawdzić, czy wyposażenie
elektryczne jest w dobrym stanie
i sprawdzić wysokość reflektorów (jeżeli
uległo zmianie obciążenie samochodu).
Sprawdzić, czy nic nie zakłóca wiązki
świetlnej reflektorów (kurz, błoto, śnieg itp.).35)Światła do jazdy dziennej stanowią
alternatywę do świateł mijania w miejscach,
w których wymagane jest ich stosowanie
podczas jazdy w dzień; niemniej jednak
światła takie można stosować, nawet jeśli
taki przepis nie obowiązuje.
36)Światła do jazdy dziennej nie zastępują
świateł mijania podczas jazdy w tunelu lub
w nocy. Używanie świateł do jazdy dziennej
regulowane jest kodeksem drogowym
kraju, w którym się podróżuje.
37)W przypadku zatrzymania się przy
krawędzi drogi, jeżeli pokrywa bagażnika
będzie całkowicie otwarta, światła tylne
mogą być niewidoczne. Należy
powiadomić innych użytkowników drogi
o obecności samochodu na poboczu
poprzez ustawienie trójkąta
ostrzegawczego i innych urządzeń
przewidzianych przez przepisy
obowiązujące w kraju, w którym się
przebywa.
OŚWIETLENIE
WNĘTRZA
LAMPY SUFITOWE
Przyciski 1 rys. 74, 2 rys. 75 lub 3
rys. 75 służą do włączania
następujących funkcji:
stałe świecenie się światła;
zaświecanie się światła po otwarciu
jednych z drzwi. Światło to gaśnie
wówczas, gdy prawidłowo są
zamknięte dane drzwi;
wyłączenie natychmiastowe.
OSTRZEŻENIE Odblokowanie
i otwarcie drzwi powoduje czasowe
świecenie się lamp sufitowych.
73T36522
74T36566
41

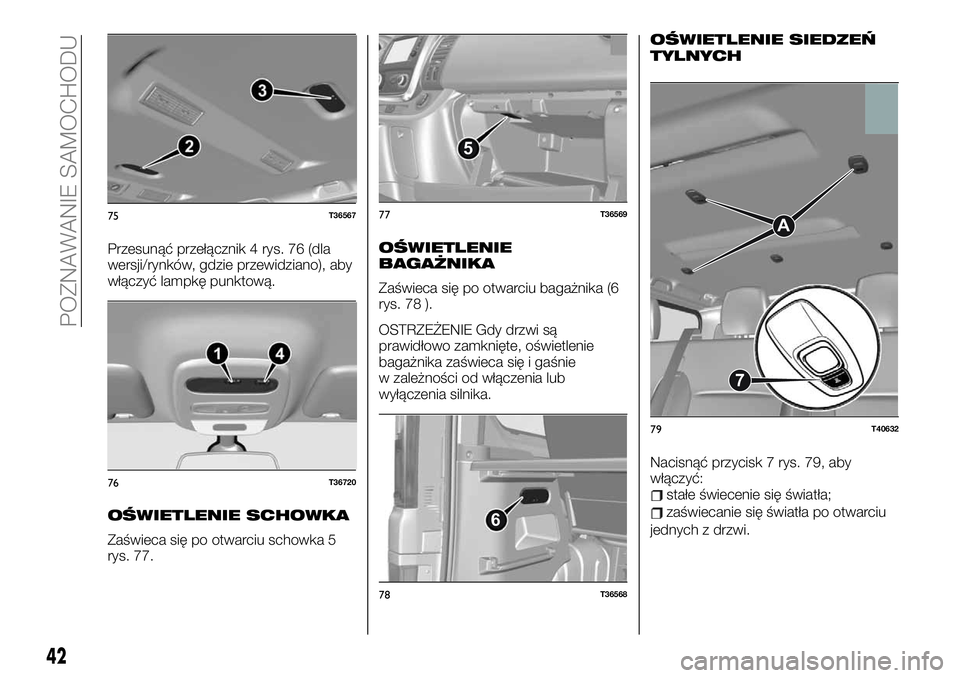

Przesunąć przełącznik 4 rys. 76 (dla
wersji/rynków, gdzie przewidziano), aby
włączyć lampkę punktową.
OŚWIETLENIE SCHOWKA
Zaświeca się po otwarciu schowka 5
rys. 77.
OŚWIETLENIE
BAGAŻNIKA
Zaświeca się po otwarciu bagażnika (6
rys. 78 ).
OSTRZEŻENIE Gdy drzwi są
prawidłowo zamknięte, oświetlenie
bagażnika zaświeca się i gaśnie
w zależności od włączenia lub
wyłączenia silnika.
OŚWIETLENIE SIEDZEŃ
TYLNYCH
Nacisnąć przycisk 7 rys. 79, aby
włączyć:
stałe świecenie się światła;
zaświecanie się światła po otwarciu
jednych z drzwi.
75T36567
76T36720
5
77T36569
6
78T36568
7A
79T40632
42
POZNAWANIE SAMOCHODU

ŚWIATŁO TYLNE
Obrócić przyciskiem 9 rys. 80 na
wysokości lampki 8, aby włączyć:
stałe świecenie się światła;
zaświecanie się światła po otwarciu
jednych z drzwi tylnych. Światło to
gaśnie wyłącznie wówczas, gdy
prawidłowo są zamknięte dane drzwi;
wyłączenie natychmiastowe.
WYCIERACZKI
SZYBY PRZEDNIEJ/
WYCIERACZKA
SZYBY TYLNEJ
WYCIERACZKI/
SPRYSKIWACZE SZYBY
PRZEDNIEJ
38) 39)
4) 5) 6)
Przy włączonym zapłonie należy użyć
dźwigni 1. rys. 81
AWycieraczki zatrzymane
BDziałanie w trybie przerywanym.
Między jednym przetarciem a kolejnym
wycieraczki zatrzymują się na kilka
sekund. Można zmienić czas pomiędzy
jednym przetarciem a kolejnym,
obracając pokrętłem 2 rys. 82.
CDziałanie ciągłe wolne
DDziałanie ciągłe szybkieOSTRZEŻENIE Tryby B-C
rys. 81 można włączyć przy włączonym
zapłonie. Tryb D rys. 81 można włączyć
wyłącznie przy uruchomionym silniku.
UWAGA Podczas jazdy, przy każdym
zatrzymaniu samochodu prędkość
wycieraczek jest zmniejszana: zamiast
działania szybkiego ciągłego następuje
zmiana na działanie ciągłe wolne; gdy
tylko samochód ruszy ponownie,
wycieraczki znowu działają
z prędkością wybraną początkowo.
Każde użycie dźwigni 1 rys. 81 ma
pierwszeństwo i anuluje działanie
automatyczne.
Samochody z automatycznie
działającymi wycieraczkami
(Dla wersji/rynków, gdzie przewidziano)
Przy włączonym silniku należy użyć
dźwigni 1. rys. 82
89
80T36631
81T36521
82T35570-4
43

Arys. 81 Wycieraczki zatrzymane
Brys. 81 Automatyczne działanie
wycieraczek. W przypadku wybrania
tego ustawienia system wykrywa
obecność wody na przedniej szybie
i uruchamia wycieraczki, odpowiednio
dostosowując prędkość ich pracy.
Można zmienić czułość włączania się
wycieraczek i czas pomiędzy jednym
przetarciem a kolejnym, obracając
pokrętłem 2:
Erys. 82 Czułość minimalna
Frys. 82 Czułość maksymalna
Crys. 81 Działanie ciągłe wolne
Drys. 81 Działanie ciągłe szybkie
UWAGA W przypadku wystąpienia mgły
lub opadów śniegu funkcja
automatycznego włączania wycieraczek
nie działa w sposób systematyczny
i wymaga kontroli ze strony kierowcy.
OSTRZEŻENIE Tryb C rys. 81 można
włączyć przy włączonym zapłonie.
TrybyBiDrys. 81 można włączyć tylko
przy uruchomionym silniku.
UWAGA Aby wymienić pióra
wycieraczek, należy ustawić je
w położeniu obsługowym. Przy
włączonym zapłonie, a wyłączonym
silniku należy obniżyć całkowicie
dźwignię wycieraczek 1 (położenie D)
rys. 81.Ramię wycieraczki szyby przedniej
zatrzymuje się w położeniu oddalonym
od pokrywy komory silnika (patrz sekcja
„Wycieraczki szyby przedniej”
w rozdziale „Obsługa i konserwacja”).
Spryskiwacze szyby przedniej
Przy włączonym zapłonie pociągnąć
dźwignię 1 rys. 83 w stronę kierowcy.
Krótkie pociągnięcie dźwigni
uruchamia, razem ze spryskiwaczem,
jedno przetarcie szyby. Dłuższe
przytrzymanie pociągniętej dźwigni
powoduje uruchomienie, razem ze
spryskiwaczem, trzech przetarć szyby
z rzędui-pokilku sekundach -
czwartego.
OSTRZEŻENIE Podczas opadów
śniegu lub oblodzenia należy przed
uruchomieniem wycieraczek oczyścić
przednią szybę (łącznie z jej strefą
środkową znajdującą się za lusterkiem
wstecznym wewnętrznym) oraz szybętylną (ryzyko przegrzania silniczka
elektrycznego). Sprawdzić stan piór
wycieraczek:
powinny zawsze być czyste: należy
regularnie czyścić pióra oraz przednią
i tylną szybę wodą z dodatkiem mydła;
nie należy używać ich, gdy przednia
lub tylna szyba są suche;
należy odkleić je od przedniej lub
tylnej szyby, gdy przez dłuższy czas nie
działały.
Należy je wymieniać w każdym
przypadku, gdy tylko zmniejszy się
skuteczność ich działania: mniej więcej
raz w roku. Sprawdzić, czy żaden
z przewożonych przedmiotów nie
będzie utrudniać działania wycieraczki
szyby.
WYCIERACZKA/
SPRYSKIWACZ SZYBY
TYLNEJ
38) 39)
4) 5) 6)
Wycieraczka tylna z przerywanym
trybem działania w zależności od
prędkości
Przy włączonym zapłonie obrócić
końcówką dźwigni 1 rys. 84 do
momentu ustawienia naprzeciwko
symbolu
oznaczenia 2 rys. 84.
Częstotliwość wycierania jest różna
w zależności od prędkości.
83T36521
44
POZNAWANIE SAMOCHODU

Spryskiwacz szyby tylnej
Przy włączonym zapłonie obrócić
końcówką dźwigni 1 rys. 84 do
momentu ustawienia naprzeciwko
symbolu
oznaczenia 2 rys. 84.
Po zwolnieniu dźwigni powraca ona
w położenie włączenia tylnej
wycieraczki.
UWAGA Jeżeli przednie wycieraczki
działają lub jest włączony tryb
automatyczny, w momencie włączenia
wstecznego biegu uruchamiana jest
wycieraczka tylnej szyby i działa ona
w przerywanym trybie pracy.
OSTRZEŻENIE Podczas opadów
śniegu lub oblodzenia należy przed
uruchomieniem wycieraczek oczyścić
przednią szybę (łącznie z jej strefą
środkową znajdującą się za lusterkiem
wstecznym wewnętrznym) oraz szybę
tylną (ryzyko przegrzania silniczka
elektrycznego). Sprawdzić stan piór
wycieraczek:
powinny być one zawsze czyste:
należy regularnie czyścić pióra oraz
przednią i tylną szybę wodą
z dodatkiem mydła;
nie należy używać ich, gdy przednia
lub tylna szyba są suche;
należy odkleić je od przedniej lub
tylnej szyby, gdy przez dłuższy czas nie
działały.
OSTRZEŻENIE Należy je wymieniać
w każdym przypadku, gdy tylko
zmniejszy się skuteczność ich działania:
mniej więcej raz w roku. Sprawdzić, czy
żaden z przewożonych przedmiotów
nie będzie utrudniać działania
wycieraczki szyby tylnej.
OSTRZEŻENIE Nie należy posługiwać
się ramieniem wycieraczki w celu
otwarcia lub zamknięcia pokrywy
bagażnika.
UWAGA
38)Podczas wykonywania czynności
w komorze silnika należy upewnić się, że
dźwignia wycieraczek szyby przedniej
znajduje się w położeniu A (zatrzymane).
Ryzyko obrażeń.
39)W razie konieczności wyczyszczenia
szyby należy upewnić się o wyłączeniu
urządzenia lub ustawieniu kluczyka
w położeniu STOP.40)Przed wykonaniem jakiejkolwiek
czynności w zakresie szyby przedniej
(mycie samochodu, usuwanie szronu,
czyszczenie szyby itp.), należy ustawić
dźwignię 1 rys. 81 w położeniu
A (zatrzymane). Ryzyko odniesienia obrażeń
i/lub spowodowania uszkodzeń
samochodu.
41)Podczas wykonywania czynności
w komorze silnika należy upewnić się, że
końcówka dźwigni wycieraczki szyby tylnej
1 znajduje się w pozycji zatrzymania jej
działania 2 rys. 84. Ryzyko obrażeń.
OSTRZEŻENIE
4)Nie należy włączać wycieraczek szyby
przedniej w celu oczyszczenia szyby ze
zgromadzonego śniegu lub lodu. W takich
sytuacjach, jeżeli wycieraczki zostaną
nadmiernie obciążone, interweniuje
zabezpieczenie silniczka, które wstrzymuje
jego funkcjonowanie nawet na kilka sekund.
Jeżeli następnie zauważa się, że
wycieraczki nie działają tak jak wcześniej,
nawet po ponownym uruchomieniu
kluczykiem samochodu, należy zwrócić się
do ASO marki Fiat.
5)Nie należy uruchamiać wycieraczek
szyby przedniej, jeśli ich pióra odchylone są
od szyby.
6)W przypadku obecności lodu na szybie,
należy sprawdzić, czy urządzenie to jest
wyłączone.
84T35570-2
45

TANKOWANIE
SAMOCHODU
Pojemność użyteczna zbiornika: około
80 litrów.
Otworzyć lewe drzwi przednie, aby
otworzyć pokrywę A rys. 85.
Podczas tankowania należy zawsze
korzystać z uchwytu na korek 2,
umieszczonego na pokrywie A, na
którym można zawiesić korek 1 rys. 85.
OSTRZEŻENIE Po zatankowaniu należy
upewnić się o prawidłowym zamknięciu
korka i pokrywy.
Jakość paliwa
Należy stosować paliwo o doskonałej
jakości, przestrzegając norm w tym
zakresie obowiązujących w każdym
kraju oraz obowiązkowo stosować się
do wskazówek podanych na etykiecie
umieszczonej na pokrywie A.
42) 43)
7) 8)
Tankowanie paliwa
Aby uzupełnić zbiornik przy
wyłączonym zapłonie, należy włożyć
pistolet dystrybutora do oporu do
wlewu paliwa, a następnie uruchomić
go (ryzyko rozbryzgów).
Pistolet powinien być utrzymywany
w takim położeniu przez cały czas
tankowania.
W przypadku tankowania do pełna, po
pierwszym automatycznym zatrzymaniu
się dystrybutora można dolać niewielką
ilość paliwa jeszcze maksymalnie
dwukrotnie naciskając na przycisk
pistoletu, aby umożliwić pozostawienie
przewidzianej pustej przestrzeni
rozprężnej w zbiorniku. W momencie
tankowania należy uważać, aby do
zbiornika nie przedostała się woda.
Pokrywa A oraz powierzchnia
znajdująca się wokół niej powinny być
czyste.
Samochód wyposażony w funkcję
Start&Stop
OSTRZEŻENIE Podczas tankowania
samochodu silnik powinien być
wyłączony, a nie w trybie czuwania.
44)
Wyczerpanie paliwa
Samochody z kluczykiem z pilotem
Przekręcić kluczyk w położenie „M”
i poczekać kilka minut przed
uruchomieniem silnika, aby umożliwić
aktywację obwodu paliwa;
Przekręcić kluczyk w położenie „D”.
Jeżeli silnik nie uruchamia się,
procedurę należy powtórzyć.
Jeśli po kilku próbach silnik nie
uruchomi się, należy zwrócić się do
ASO marki Fiat.
45)
Samochody z kluczykiem
elektronicznym
Włożyć kluczyk elektroniczny do
czytnika. Nacisnąć przycisk
uruchamiania 4 bez naciskania na
pedały. Odczekać kilka minut przed
ruszeniem samochodem.
1
2
A
85T3671586T36514
46
POZNAWANIE SAMOCHODU
