2020 FIAT 124 SPIDER Návod k použití a údržbě (in Czech)

SEZNAMTE SE SE SVÝM VOZEM
Důvěrné seznámení se s vaším vozem
začíná právě zde.
Příručka, kterou právě čtete, jednoduše
a jasně popisuje, jak jsou prvky
a systémy koncipovány a jak fungují.
Proto doporučujeme číst tuto příručku,
když jste pohodlně usazeni v sedadle,
abyste si ihned mohli prohlédnout, co je
zde aktuálně popisováno.PALUBNÍ DESKA..............8
Klíčky.....................9
SPÍNAČ ZAPALOVÁNÍ..........11
INTELIGENTNÍ SYSTÉM
BEZKLÍČOVÉHO VSTUPU.......14
BEZPEČNOSTNÍ ALARM
VOZIDLA..................15
DVEŘE...................16
SEDADLA..................20
OPĚRKY HLAVY.............22
VOLANT...................23
ZRCÁTKA..................23
VNĚJŠÍ SVĚTLA..............25
STĚRAČE / OSTŘIKOVAČE
ČELNÍHO SKLA.............30
OVLÁDACÍ SYSTÉM
KLIMATIZACE...............33
ELEKTRICKY OVLÁDANÁ OKNA . . .38
VNITŘNÍ VÝBAVA.............39
VÍKO ZAVAZADLOVÉHO
PROSTORU................40
KAPOTA..................42
SKLÁDACÍ STŘECHA (SOFT TOP) . .44
7

PALUBNÍ DESKA
1 – Boční nastavitelné vývody vzduchu 2 – Pákový ovladač vnějších světel 3 – Přístrojový panel 4 – Pákový ovladač stěrače
čelního skla5–Prostřední nastavitelné vývody vzduchu 6 – Tlačítko výstražných světel 7 – Systém Radio 3”/Radio 7” (je-li ve
výbavě); 8 – Air Bag spolucestujícího9–Prostřední nastavitelné vývody vzduchu (strana spolucestujícího) 10 – Ovládací systém
klimatizace 11 – Spínač zapalování 12 – Airbag řidiče 13 – Ovládací tlačítka (Systém TPMS/Systém DSC)
102010200-123-555
8
SEZNAMTE SE SE SVÝM VOZEM

KLÍČKY
1)
Na štítku upevněném k sadě klíčku je
vyražený číselný kód. Štítek odejměte
a uschovejte ho na bezpečném místě
(nikoli ve vozidle). Použijete ho, až
budete potřebovat zhotovit náhradní
(pomocný) klíček.
Poznamenejte si číselný kód
a uschovejte ho na bezpečné, snadno
zapamatovatelné místo, nikoli ve
vozidle.
Při ztrátě klíčku (pomocného klíčku)
obr. 2 se obraťte na autorizovaný servis
Fiat, připravte si před tím číslo svého
kódu (1 = pomocný klíček /2 = dálkové
ovládání/3 = štítek s kódem klíčku).
UPOZORNĚNÍ Schovejte si rezervní
klíček pro případ ztráty klíčku, který
právě používáte. Pokud ztratíte klíček,
obraťte se co nejdříve na autorizovaný
servis Fiat.
UPOZORNĚNÍ Řidič musí mít klíček
u sebe, aby mohly funkce systému
řádně fungovat.
SYSTÉM BEZKLÍČOVÉHO
VSTUPU
U tohoto systému slouží tlačítka na
dálkovém ovládání pro zamknutí
a odemknutí na dálku dveří, víka
zavazadlového prostoru a palivové
nádrže; otevírá i zavazadlový prostor.
Systém dokáže nastartovat vozidlo,
aniž je třeba vyndat klíček z kabelky či
kapsy.
Pozn.:
Systém bezklíčového vstupu se liší
podle dané země.
Systém bezklíčového vstupu je zcela
provozuschopný (zamknutí/odemknutí
dveří/víka zavazadlového prostoru/víka
palivové nádrže), jakmile je zapalování
vypnuté. Systém nefunguje, jestliže je
zapalování přepnuto na jinou polohu
než OFF.
Jestliže klíček při stisku tlačítka
nefunguje nebo se omezí jeho dosah,
může to znamenat, že je baterie v klíčku
vybitá.
Baterie má životnost asi jeden rok.
Jestliže se na přístrojovém panelu
rozbliká varovná kontrolka
(zelená),
vyměňte baterii v klíčku. Doporučuje se
nicméně vyměnit baterii v klíčku vždy
jednou za rok, protože se může stát, že
se varovná/stavová kontrolka nerozsvítí
či nerozbliká podle stavu vybití baterie.
Klíčky navíc můžete získat
u autorizovaného servisu Fiat.
Bezklíčové funkce vozidla lze
obsluhovat až šesti klíčky. Při žádosti
o další klíčky předložte autorizovanému
servisu Fiat všechny klíčky, které dosud
máte.
DÁLKOVÝ OVLADAČ
TlačítkaZamykací tlačítko: Pro zamknutí
dveří, víka zavazadlového prostoru
a palivové nádrže stiskněte tlačítko
.
Výstražná světla jednou bliknou. Dveře,
víko zavazadlového prostoru ani víko
palivové nádrže nelze zamknout
stiskem zamykacího tlačítka, jestliže
jsou některé dveře otevřené. V takovém
případě výstražná světla neprobliknou.
Odemykací tlačítko: Pro odemknutí
dveří a víka zavazadlového prostoru
stiskněte tlačítko
. Výstražná světla
dvakrát bliknou.
9
KLÍČKY
204010100-361-002

Tlačítko zavazadlového prostoru:
Pro odemknutí víka zavazadlového
prostoru stiskněte tlačítko
a podržte ho, dokud se víko
neotevře.
FUNKCE ZABLOKOVÁNÍ
KLÍČKU
Jestliže zanecháte klíček ve vozidle,
budou funkce tohoto klíčku dočasně
zablokované na ochranu před
odcizením vozidla.
Pro obnovení funkcí stiskněte aktivační
tlačítko na klíčku se zablokovanými
funkcemi, který zůstal ve vozidle.
VÝMĚNA BATERIE
V KLÍČKU
2)
1) 2) 3) 4) 5)
1)
Jestliže nelze ovládat tlačítka dálkového
ovládání a nebliká stavová kontrolka,
může být vybitá baterie.
Vyměňte baterii za novou (typu
CR2025) dříve, než dálkové ovládání
přestane fungovat.
Vybití baterie se pozná podle
následujících stavů:
bliká (zelená) stavová kontrolka
na přístrojovém panelu asi 30 sekund
po vypnutí motoru;
systém nepracuje a při stisku tlačítek
nebliká kontrolka na dálkovém ovládání;
zmenšil se provozní rozsah systému.
POZN.: Doporučuje se nechat si
vyměnit baterii v dálkovém ovládání
u autorizovaného servisu Fiat, aby se
klíček nepoškodil. Pokud si budete
baterii měnit sami, postupujte podle
následujících pokynů:
POZOR
1)Nenechávejte klíček ve vozidle, když jsou
v něm děti. Klíček uschovejte v místě, kde
ho děti nemohou najít či si s ním hřát: je
nebezpečné zanechat děti ve vozidle, kde
se nachází i klíček. Může dojít k vážnému
zranění či dokonce úmrtí. Děti by mohly
klíček najít a začít si s ním hrát a aktivovat
třeba elektricky ovládaná okna či jiné
ovladače, nebo dokonce vozidlo rozjet.
2)Při nesprávné výměně baterie hrozí
nebezpečí výbuchu.
UPOZORNĚNÍ
1)Elektronické díly uvnitř klíčku se mohou
poškodit, pokud je klíček vystaven silným
nárazům. Pro zajištění kompletní účinnosti
elektronických zařízení uvnitř klíčku ho nikdy
nevystavujte přímému slunečnímu záření.
2)Ujistěte se, zda je baterie správně
nainstalovaná. Jestliže nebude baterie
správně nainstalovaná, hrozí nebezpečí
vyprázdnění baterie.3)Při výměně baterie postupujte opatrně
a nedotkněte se žádného vnitřního rozvodu
a elektrické koncovky, neohněte elektrické
koncovky a ochraňte dálkový ovladač před
vnikem nečistoty, protože by se mohl
poškodit.
4)Pokyny pro zacházení s vybitou baterií:
celofánem nebo ekvivalentním materiálem
zaizoluje plusovou a minusovou koncovku
baterie. Baterii nerozebírejte. Baterii
neodhazujte do ohně či vody. Baterii
nedeformujte ani nedrťte.
5)Vyměňte ji jedině za ten samý typ baterie
(CR2025 či ekvivalentní).
UPOZORNĚNÍ
1)Jestliže nebudou použité baterie
z dálkového ovládání správně zpracované
jako odpad, mohou poškodit životní
prostředí. Baterie je nutno vyhodit do
speciálních odpadních nádob, jak je
stanoveno zákonem, nebo je předejte
dealerovi Fiat, který zajistí řádné zpracování
tohoto odpadu.
10
SEZNAMTE SE SE SVÝM VOZEM

SPÍNAČ
ZAPALOVÁNÍ
POLOHY STARTOVACÍHO
TLAČÍTKA
Systém funguje, jen když je klíček
v provozním dosahu.
Každým stiskem startovacího tlačítka
obr. 3 se spínač zapalování přepne
v tomto pořadí: OFF, ACC a ON.
Opětným stiskem startovacího tlačítka,
které je na poloze ON, se motor vypne.
Poznámka
Stiskem startovacího tlačítka motor
naskočí za podmínky, že sešlápnete
spojkový pedál (verze s manuální
převodovkou) nebo brzdový pedál
(verze s automatickou převodovkou).
Pro sepnutí do polohy zapalování
stiskněte startovací tlačítko bez
sešlápnutí pedálu.
Nenechávejte zapalování na poloze
ON, když motor neběží. Mohla by se
vybít baterie. Jestliže necháte
zapalování v poloze ACC (verze
s automatickou převodovkou: volicí
páka v poloze P a zapalování na ACC),
zapalování se automaticky vypne asi za
25 minut.
OFF (VYPNUTO)
3)
Odpojí se napájení elektrický zařízení
a zhasne stavová kontrolka startovacího
tlačítka (žlutá). V této poloze je volant
zamknutý.
Zamknutý volant
Jestliže bliká stavová kontrolka
startovacího tlačítka (zelená) a aktivujte
se zvuková výstraha, znamená to, že
volant není zamknutý. Pro odemknutí
volantu stlačte startovací tlačítko
a současně pohněte volantem doleva
a doprava.
ACC (Accessory) (Příslušenství)
Některá elektrická příslušenství
zůstanou v provozu a rozsvítí se
stavová kontrolka (žlutá). V této poloze
není volant zamknutý. Stiskem
startovacího tlačítka na polohu ACC
nebude fungovat systém bezklíčového
vstupu a dveře se nezamknou/
neodemknou, aniž když byly zamknuty
manuálně.ON (ZAPNUTO)
To je normální provozní poloha po
nastartování motoru. Stavová kontrolka
(žlutá) zhasne (tato stavová kontrolka
svítí, když je sepnuté zapalování na ON
a motor není v chodu).
STARTOVÁNÍ MOTORU
4)
Postupujte takto:
zkontrolujte, zda máte u sebe klíček;
cestující se musí zapnout
bezpečnostními pásy;
zkontrolujte, zda je zabrzděná
parkovací brzda. Sešlápněte a držte
sešlápnutý brzdový pedál, než se motor
zcela rozběhne;
manuální převodovka: sešlápněte
a držte sešlápnutý spojkový pedál, než
se motor zcela rozběhne.
Automatická převodovka: uveďte
vozidlo do stavu Park (P). Jestliže
musíte motor znovu nastartovat za jízdy
vozidla, přeřaďte na neutrál (N);
zkontrolujte, zda svítí stavová
kontrolka
(zelená) na přístrojovém
panelu obr. 4 a stavová kontrolka ve
startovacím tlačítku (zelená);
jestliže svítí stavová kontrolka ve
startovacím tlačítku
(zelená) na
přístrojovém panelu a stavová kontrolka
ve startovacím tlačítku (zelená),
stiskněte startovací tlačítko;
305010101-L12-001
11

po nastartování nechte motor běžet
na volnoběh asi 10 sekund.
Manuální převodovka: spouštěč
nebude fungovat, jestliže nebude řádně
sešlápnutý spojkový pedál.
Automatická převodovka: spouštěč
nebude fungovat, jestliže nebude páka
v poloze P či N a brzdový pedál nebude
řádně sešlápnutý.
UPOZORNĚNÍ Jestliže se rozsvítí
varovná kontrolka
(červená) nebo
rozbliká stavová kontrolka ve
startovacím tlačítku (žlutá), může to
znamenat problém ve startovacím
systému motoru, nemožnost motor
nastartovat nebo přepnout zapalování
na ACC či ON. Kontaktujte co nejdříve
autorizovaný servis Fiat.
Za následujících stavů se po stisku
startovacího tlačítka rozbliká varovná
kontrolka
(červená), aby řidiče
informovala, že se startovací tlačítko
nepřepne na ACC ani stiskem z polohy
OFF:
vybitá baterie v klíčku;
klíček se nachází mimo akční dosah;
klíček se nachází v místech, kde je
pro systém těžké detekovat signál;
v akčním dosahu se nachází
podobný klíček od jiného výrobce;
metoda pro vynucené
nastartování motoru: jestliže se
rozsvítí (červená) varovná kontrolka
nebo bliká (žlutá) stavová kontrolka
ve startovacím tlačítku, může to
znamenat, že nelze motor nastartovat
obvyklým startovacím postupem.
Kontaktujte co nejdříve autorizovaný
servis Fiat. Pokud se tak stane, lze
nastartování motoru vynutit. Stiskněte
a držte stisknuté startovací tlačítko,
dokud motor nenaskočí. Je nutno splnit
i další podmínky pro nastartování
motoru: mít klíček v kabině, sešlápnout
spojkový pedál (verze s manuální
převodovkou) nebo brzdový pedál
(verze s automatickou převodovkou);
při vynuceném startování motoru
zůstane svítit (červená) varovná
kontrolka
a blikat (žlutá) stavová
kontrolka ve startovacím tlačítku;
automatická převodovka: jestliže
je volicí páka v poloze neutrálu (N),
nerozsvítí se stavová kontrolka
(zelená) ani stavová kontrolka ve
startovacím tlačítku (zelená).
POZNÁMKA: Bez ohledu na to, zda je
motor teplý či studený, je nutno ho
startovat bez sešlápnutí pedálu
akcelerace.
POZNÁMKA: Jestliže motor nenaskočí
na poprvé, postupujte podle pokynů
uvedených v části „Startování
zahlceného motoru nouzovým
postupem“. Jestliže motor nenaskočí,
kontaktujte autorizovaný servis Fiat.
Funkce startování motoru s vybitou
baterií klíčku
UPOZORNĚNÍ Jestliže startujete motor
přiložením dálkového ovládání na
startovací tlačítko, protože je vybitá
baterie v klíčku nebo klíček je v poruše,
přijměte následující opatření, jinak by
nemusel být správně přijatý signál od
klíčku a motor by se nemusel nechat
nastartovat: kovové díly jiných klíčků
nebo kovové předměty se nesmějí
dotýkat klíčku / náhradní klíčky nebo
klíčky od jiných vozidel se systémem
imobilizéru se nesmějí dotýkat klíčku
nebo být v jeho blízkosti / zařízení
s elektronickým čipem se nesmějí
dotýkat klíčku nebo být v jeho blízkosti
405020106-12A-001
12
SEZNAMTE SE SE SVÝM VOZEM

Jestliže nelze motor nastartovat,
protože je vybitá baterie v klíčku, lze ho
nastartovat následujícím postupem:
Sešlápněte a držte sešlápnutý
brzdový pedál, než se motor nastartuje;
manuální převodovka: sešlápněte
a držte sešlápnutý spojkový pedál, než
se motor zcela nastartuje;
zkontrolujte, zda bliká (zelená)
stavová kontrolka ve startovacím
tlačítku;
jestliže bliká (zelená) stavová
kontrolka ve startovacím tlačítku,
dotkněte se startovacího tlačítko zadní
stranou klíčku (viz obr. 5 );
zkontrolujte, zda se rozsvítí (zelená)
stavová kontrolka ve startovacím
tlačítku;
nastartujte motor stiskem
startovacího tlačítka.Startovacího tlačítka motoru se
dotkněte zadní stranou klíčku, jak je
ukázáno na obrázku, to znamená, že
zamykací strana klíčku musí směřovat
nahoru.
Motor nelze nastartovat bez sešlápnutí
spojkového pedálu (verze s manuální
převodovkou) nebo brzdového pedálu
(verze s automatickou převodovkou) na
doraz.
Při závadě funkce startovacího tlačítka
motoru bliká (žlutá) stavová kontrolka
v tlačítku. V takovém případě lze motor
nastartovat, nicméně kontaktujte co
nejdříve autorizovaný servis Fiat.
Jestliže se (zelená) stavová kontrolka ve
startovacím tlačítku nerozsvítí, proveďte
tento postup znovu od začátku. Jestliže
se nerozsvítí, kontaktujte autorizovaný
servis Fiat.
Pro přepnutí na polohu zapalování bez
nastartování motoru postupujte
následujícím způsobem poté, co se
rozsvítí (zelená) stavová kontrolka ve
startovacím tlačítku:
uvolněte spojkový pedál (verze
s manuální převodovkou) nebo brzdový
pedál (verze s automatickou
převodovkou);
stiskem tlačítka se přepněte na
polohu zapalování. Každým stiskem
startovacího tlačítka se zapalování
přepne postupně na ACC, ON a OFF.Pro sepnutí do polohy zapalování
stiskněte startovací tlačítko bez
sešlápnutí pedálu.
VYPNUTÍ MOTORU
5) 6)
Postupujte takto:
zastavte vozidlo;
manuální převodovka: zařaďte
neutrál a zatáhněte parkovací brzdu.
Automatická převodovka: Přesuňte
volicí páku do polohy P a aktivujte
parkovací brzdu.
vypněte motor stiskem startovacího
tlačítka. Zapalování je vypnuté OFF.
UPOZORNĚNÍ Při vystoupení z vozidla
zkontrolujte, zda je startovací tlačítko
vypnuté.
Nouzové zastavení motoru
Nepřerušovaným nebo postupným
tisknutím startovacího tlačítka motoru
za chodu motoru nebo za jízdy vozidla
se motor okamžitě vypne. Zapalování
se přepne na ACC.
505010201-L12-001
13

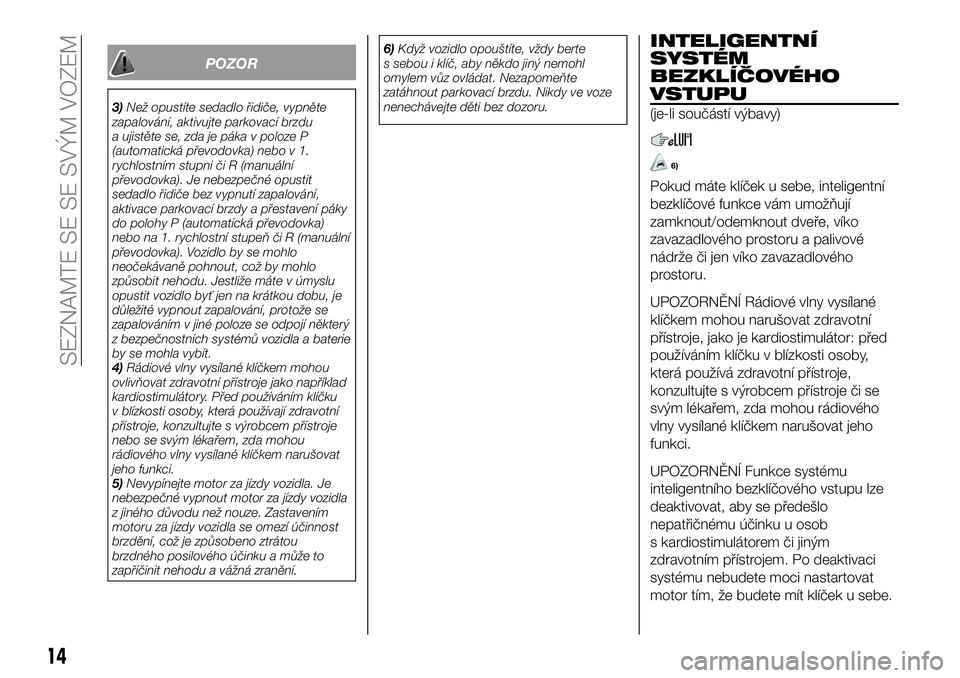

POZOR
3)Než opustíte sedadlo řidiče, vypněte
zapalování, aktivujte parkovací brzdu
a ujistěte se, zda je páka v poloze P
(automatická převodovka) nebo v 1.
rychlostním stupni či R (manuální
převodovka). Je nebezpečné opustit
sedadlo řidiče bez vypnutí zapalování,
aktivace parkovací brzdy a přestavení páky
do polohy P (automatická převodovka)
nebo na 1. rychlostní stupeň či R (manuální
převodovka). Vozidlo by se mohlo
neočekávaně pohnout, což by mohlo
způsobit nehodu. Jestliže máte v úmyslu
opustit vozidlo byť jen na krátkou dobu, je
důležité vypnout zapalování, protože se
zapalováním v jiné poloze se odpojí některý
z bezpečnostních systémů vozidla a baterie
by se mohla vybít.
4)Rádiové vlny vysílané klíčkem mohou
ovlivňovat zdravotní přístroje jako například
kardiostimulátory. Před používáním klíčku
v blízkosti osoby, která používají zdravotní
přístroje, konzultujte s výrobcem přístroje
nebo se svým lékařem, zda mohou
rádiového vlny vysílané klíčkem narušovat
jeho funkci.
5)Nevypínejte motor za jízdy vozidla. Je
nebezpečné vypnout motor za jízdy vozidla
z jiného důvodu než nouze. Zastavením
motoru za jízdy vozidla se omezí účinnost
brzdění, což je způsobeno ztrátou
brzdného posilového účinku a může to
zapříčinit nehodu a vážná zranění.6)Když vozidlo opouštíte, vždy berte
s sebou i klíč, aby někdo jiný nemohl
omylem vůz ovládat. Nezapomeňte
zatáhnout parkovací brzdu. Nikdy ve voze
nenechávejte děti bez dozoru.
INTELIGENTNÍ
SYSTÉM
BEZKLÍČOVÉHO
VSTUPU
(je-li součástí výbavy)
6)
Pokud máte klíček u sebe, inteligentní
bezklíčové funkce vám umožňují
zamknout/odemknout dveře, víko
zavazadlového prostoru a palivové
nádrže či jen víko zavazadlového
prostoru.
UPOZORNĚNÍ Rádiové vlny vysílané
klíčkem mohou narušovat zdravotní
přístroje, jako je kardiostimulátor: před
používáním klíčku v blízkosti osoby,
která používá zdravotní přístroje,
konzultujte s výrobcem přístroje či se
svým lékařem, zda mohou rádiového
vlny vysílané klíčkem narušovat jeho
funkci.
UPOZORNĚNÍ Funkce systému
inteligentního bezklíčového vstupu lze
deaktivovat, aby se předešlo
nepatřičnému účinku u osob
s kardiostimulátorem či jiným
zdravotním přístrojem. Po deaktivaci
systému nebudete moci nastartovat
motor tím, že budete mít klíček u sebe.
14
SEZNAMTE SE SE SVÝM VOZEM
