TAŽENÍ VOZIDLA
Součástí výbavy vozidla je tažné oko
uložené v nosiči na nářadí pod
kobercem v zavazadlovém prostoru.
131) 132) 133) 134) 135)
UPEVNĚNÍ TAŽNÉHO OKA
Postupujte takto:
Přední
uvolněte kryt 1; obr. 107
vytáhněte tažné oko 2 obr. 107 z
uložení v kontejneru s nářadím;
zašroubujte tažné oko na závitový
čep na doraz.
Zadní
uvolněte kryt 1; obr. 108
vytáhněte tažné oko 2 obr. 108 z
uložení v kontejneru s nářadím;
zašroubujte tažné oko na závitový
čep na doraz.
Tažení vozidla se
sekvenční
robotizovanou
převodovkou
Ujistěte se, že je zařazen neutrál (N)
(vozidlem lze pohybovat tlačením),
a postupujte jako při tažení normálního
vozidla s mechanickou převodovkou.
Pokud by nebylo možné přestavit řazení
na neutrál, vozidlo netáhněte, ale
vyhledejte autorizovaný servis Abarth.
POZOR
131)Než začnete vozidlo táhnout, otočte
klíč ve spínací skříňce do polohy MAR a
pak do polohy STOP, avšak nevytahujte jej
ze spínací skříňky. Vytažením klíčku by se
automaticky zamkl zámek řízení a nebylo
by možné natáčet kola.132)Před zašroubováním tažného okna
očistěte pečlivě závitové lůžko. Než začnete
vozidlo táhnout, zkontrolujte, zda je oko
zašroubované na doraz v závitovém lůžku.
133)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Je povoleno tažení
pouze pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevné tyče), pro manévry s vozidlem
při přípravě na vlečení/tažení nebo
přepravě odtahovým vozidlem. Tažné
zařízení se NESMÍ používat pro tažení
vozidla mimo vozovku nebo v přítomnosti
překážek a/nebo pro tažení lany či jinými
nepevnými prostředky. Při dodržení výše
uvedených podmínek je nutno při tažení
postupovat tak, aby se obě vozidla
(táhnoucí i vlečené) nacházela pokud
možno ve stejné podélné ose.
134)Při tažení nezapomínejte, že bez
brzdového posilovače a elektrického
posilového řízení je nutno při brzdění nutné
vyvinout větší sílu na pedál a na volant.
Nepoužívejte k tažení pružná lana; vyvarujte
se škubání vozidlem. Při tažení kontrolujte,
zda upevnění spoje nepoškodí díly v
těsném kontaktu. Při tažení vozidla je nutno
dodržovat všechna ustanovení pravidel
silničního provozu ohledně tažných zařízení
a chování v silničním provozu. Nestartujte
motor taženého vozidla.
135)Vozidlo se nesmí přepravovat na
železničních vagonech.
107AB0A0398C
108AB0A0109C
111

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................113
PLÁN ÚDRŽBY ...............................114
PRAVIDELNÉ KONTROLY ...............118
POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK ..............118
KONTROLA HLADIN .......................119
BATERIE .........................................123
DOBITÍ BATERIE .............................124
STĚRAČE ČELNÍHO/ZADNÍHO
OKNA .............................................125
ZVEDNUTÍ VOZIDLA .......................126
KOLA A PNEUMATIKY ....................126
KAROSÉRIE ....................................127
INTERIÉR ........................................130
112
ÚDRŽBA A PÉČE

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Z toho důvodu předepsala značka
Abarth sérii kontrol a úkonů údržby,
které je nutno provést po ujetí určitého
počtu kilometrů nebo po určitém počtu
dnů, jak je stanoveno v Plánu údržby.
Před každou servisní prohlídkou je
nicméně nutné věnovat průběžně
pozornost pokynům uvedeným v Plánu
údržby (např. pravidelně kontrolovat
hladinu kapalin, nahuštění pneumatik,
atd.)
Plánovanou údržbu provádějí
autorizované servisy Abarth ve
stanovených intervalech. Jestliže se
během pravidelné servisní prohlídky
zjistí, že jsou kromě naplánovaných
řádných úkonů nutné další výměny
nebo opravy, lze je provést pouze
s výslovným souhlasem zákazníka.
UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou
předepsány výrobcem. Neprovedením
prohlídek může propadnout záruka.Doporučujeme nahlásit hned
autorizovanému servisu Abarth i
případné malé provozní poruchy a
nečekat s nimi až na další servisní
prohlídku.
U verzí se speciální výbavou je nutno
navíc k Plánu údržby provést úkony
stanovené v příslušných dodatcích
k tomuto návodu.
113

PLÁN ÚDRŽBY
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu.
Pozor: pouhým započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé
úkony!
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti lepidla do sady "Fix&Go"
pro rychlou opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisí a degradace
motorového oleje (u příslušné verze vozidla)
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
114
ÚDRŽBA A PÉČE

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola polohy/opotřebení stíracích lišt stěračů čelního a
zadního okna (u příslušné verze vozidla)
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
Kontrola provozuschopnosti skládací střechy při otevření i
zavření, kontrola těsnění a namazání bočních vedení plátna
(jen verze 595C/695C)
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu a opotřebení destiček předních a
zadních kotoučových brzd a fungování signalizace
opotřebení destiček (u příslušné verze vozidla)
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů
Kontrola napnutí a případné seřízení rozvodového řemene/
řemenů vedlejších agregátů
Vizuální kontrola stavu rozvodového řemene
115

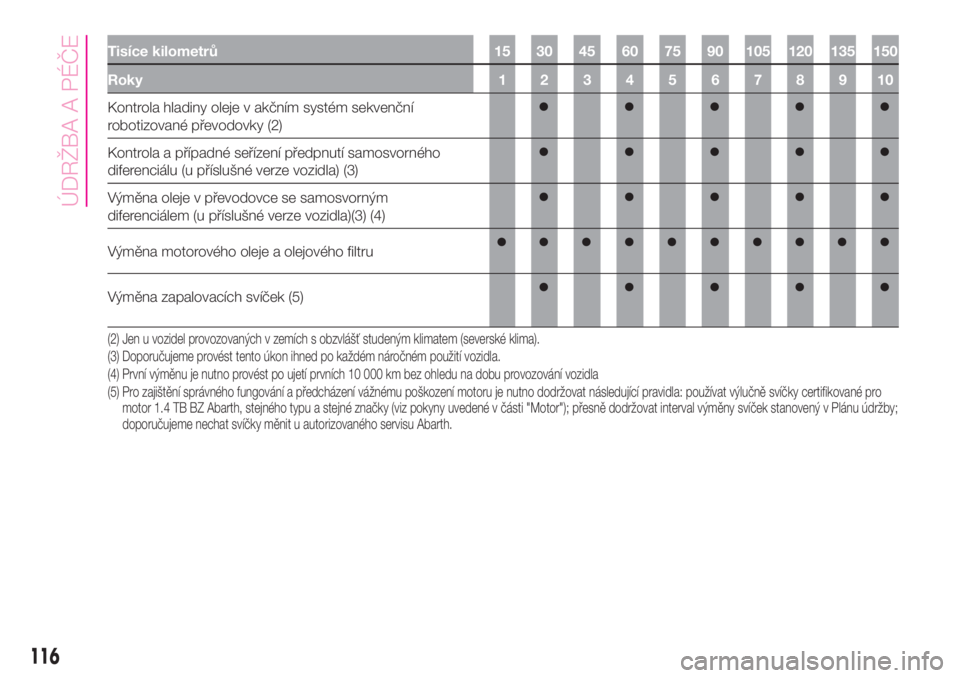

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola hladiny oleje v akčním systém sekvenční
robotizované převodovky (2)
Kontrola a případné seřízení předpnutí samosvorného
diferenciálu (u příslušné verze vozidla) (3)
Výměna oleje v převodovce se samosvorným
diferenciálem (u příslušné verze vozidla)(3) (4)
Výměna motorového oleje a olejového filtru
Výměna zapalovacích svíček (5)
(2) Jen u vozidel provozovaných v zemích s obzvlášť studeným klimatem (severské klima).
(3) Doporučujeme provést tento úkon ihned po každém náročném použití vozidla.
(4) První výměnu je nutno provést po ujetí prvních 10 000 km bez ohledu na dobu provozování vozidla
(5) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno dodržovat následující pravidla: používat výlučně svíčky certifikované pro
motor 1.4 TB BZ Abarth, stejného typu a stejné značky (viz pokyny uvedené v části "Motor"); přesně dodržovat interval výměny svíček stanovený v Plánu údržby;
doporučujeme nechat svíčky měnit u autorizovaného servisu Abarth.
116
ÚDRŽBA A PÉČE

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Výměna ozubeného rozvodového řemene(6)
Výměna rozvodového řemene/ů vedlejších agregátů(6)
Výměna vložky vzduchového filtru (7)
Výměna brzdové kapaliny(8)
Výměna pylového filtru (7) (O) (●)
(6) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, obzvlášť náročné klimatizace podmínky, velmi nízké nebo vysoké teploty po delší dobu, jezdění po městě, dlouhodobý chod motor na prázdno)
je maximální kilometrický proběh 60 000 km. Nicméně řemen je nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(7) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(8) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
(O) Doporučené zásahy
(●) Povinné zásahy
117

PRAVIDELNÉ
KONTROLY
Každých 1 000 km nebo před dlouhými
cestami zkontrolujte a případně
obnovte:
hladinu chladicí kapaliny motoru;
hladina brzdové kapaliny;
hladina kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
stírače/ostřikovače oken a
polohu/opotřebení stíracích lišt stíračů
čelního/zadního okna.
Vždy po 3000 km zkontrolujte a
případně doplňte hladinu motorového
oleje.
Doporučujeme používat výrobky firmy
PETRONAS LUBRICANTS, které byly
vyvinuty a vyrobeny výhradně pro
vozidla značky Abarth (viz tabulku
“Náplně” v kapitole “Technické údaje”).
POUŽÍVÁNÍ VOZIDLA
ZA NÁROČNÝCH
PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
při náročném používání vozidla
například na závodní dráze;
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při
dlouhé odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfuk - palivová soustava - brzdy),
pryžových prvků (kryty - objímky -
pouzdra atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu řemenů
pohonu vedlejších agregátů;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna
pylového filtru;
kontrola a případná výměna
vzduchového filtru.
118
