2020 Abarth 500 Návod k použití a údržbě (in Czech)

SEZNÁMENÍ S VOZIDLEM
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
BEZPEČNOST
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
MULTIMEDIA
REJSTŘÍK
7

8

SEZNÁMENÍ S VOZIDLEM
Zde se začněte blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.PŘÍSTROJOVÁ DESKA ................... 10
KLÍČKY ........................................... 11
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 12
SYSTÉM FIAT CODE ....................... 13
DVEŘE ............................................ 14
SEDADLA ....................................... 15
OPĚRKA HLAVY ............................. 18
VOLANT.......................................... 18
ZPĚTNÁ ZRCÁTKA ......................... 19
VNĚJŠÍ SVĚTLA .............................. 20
STROPNÍ SVÍTILNY......................... 22
OSTŘIKOVÁNÍ SKEL ....................... 23
MANUÁLNÍ KLIMATIZACE .............. 26
AUTOMATICKÁ KLIMATIZACE ........ 28
OVLADAČE OKEN .......................... 30
ELEKTRICKÉ STŘEŠNÍ OKNO ........ 30
SKLÁDACÍ STŘECHA ..................... 32
KAPOTA MOTORU ......................... 36
ZAVAZADLOVÝ PROSTOR ............. 37
9

PŘÍSTROJOVÁ DESKA
1. Nastavitelné vývody vzduchu 2. Pevné vývody vzduchu 3. Levý pákový ovládač: směrová světla, poziční světla, potkávací světlomety, dálkové
světlomety, funkce Lane Change. 4. Manometr měření tlaku v turbokompresoru, displej “SPORT” 5. Přístrojová deska 6. Pravý pákový ovládač:
stírač/ostřikovač čelního skla, stírač/ostřikovač zadního okna 7. Multimediální systémUconnect™8. Režim “SPORT”, výstražná světla, přední
světlomety do mlhy/zadní svítilna do mlhy 9. Čelní airbag na straně spolucestujícího 10. Odkládací přihrádka 11. Ovládače klimatizace 12. Ovladače
oken 13. Úložný prostor 14. Převodovka 15. Čelní airbag na straně řidiče 16. Ovládače na volantu multimediálního systémuUconnect™
1AB0A0363C
10
SEZNÁMENÍ S VOZIDLEM

KLÍČKY
1)
1)
MECHANICKÝ KLÍČEK
Kovovou vložkou 1 obr. 2 klíčku se
ovládá:
spínací skříňka zapalování;
zámek dveří a zavazadlového
prostoru (je-li ve výbavě);
odemknutí/zamknutí víka palivové
nádrže.
KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM
Kovovou vložkou 1 obr. 3 klíčku se
ovládá:
spínací skříňka zapalování;
zámky dveří;
odemknutí/zamknutí víka palivové
nádrže.
Stiskem tlačítka 2 se kovová vložka
vysune.
Pro zasunutí stiskněte opět tlačítko 2 a
zasuňte manuálně kovovou vložku.
2)
VLASTNOSTI
Odemknutí dveří a víka
zavazadlového prostoru
Krátký stisk tlačítka: odemknutí dveří
a zavazadelníku, časované rozsvícení
vnitřních stropních svítidel a dvojité
zablikání směrových světel (u příslušné
verze vozidla).Při zásahu odpojovače přívodu paliva
se dveře odemknou samočinně.
Odemknutí dveří a víka
zavazadlového prostoru
Krátký stisk tlačítka: dálkové
zamknutí dveří, zavazadlového
prostoru, zhasnutí vnitřních světel a
jedno bliknutí ukazatelů směru (je-li ve
výbavě).
Jestliže jsou některé dveře otevřené,
vozidlo se nezamkne. To je
signalizováno rychlým zabliknutím
směrových světel (u příslušné verze
vozidla). S otevřeným zavazadlovým
prostorem se dveře naopak zamknou.
Překročením rychlosti 20 km/h se dveře
automaticky zamknou, pokud byla
daná funkce nastavena (u příslušné
verze vozidla) v menu setup.
Odemykání zavazadlového prostoru
Stiskem tlačítkase na dálku
odemkne víko zavazadlového prostoru.
Otevření víka zavazadlového prostoru
je signalizováno dvojím zabliknutím
směrových světel.
2AB0A0303C3AB0A0006C
11

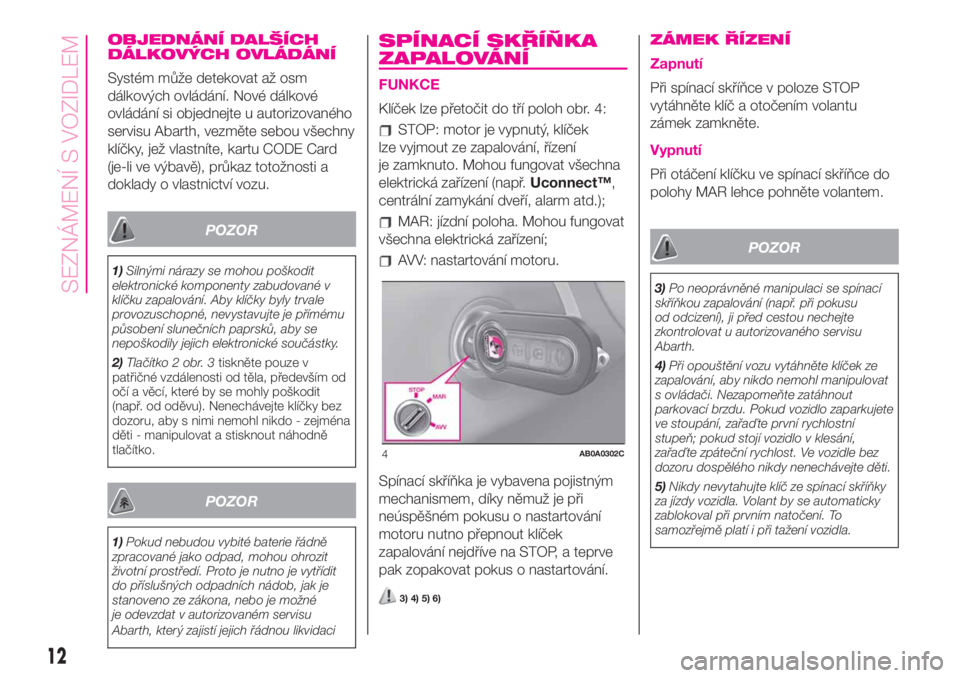

OBJEDNÁNÍ DALŠÍCH
DÁLKOVÝCH OVLÁDÁNÍ
Systém může detekovat až osm
dálkových ovládání. Nové dálkové
ovládání si objednejte u autorizovaného
servisu Abarth, vezměte sebou všechny
klíčky, jež vlastníte, kartu CODE Card
(je-li ve výbavě), průkaz totožnosti a
doklady o vlastnictví vozu.
POZOR
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování. Aby klíčky byly trvale
provozuschopné, nevystavujte je přímému
působení slunečních paprsků, aby se
nepoškodily jejich elektronické součástky.
2)Tlačítko 2 obr. 3tiskněte pouze v
patřičné vzdálenosti od těla, především od
očí a věcí, které by se mohly poškodit
(např. od oděvu). Nenechávejte klíčky bez
dozoru, aby s nimi nemohl nikdo - zejména
děti - manipulovat a stisknout náhodně
tlačítko.
POZOR
1)Pokud nebudou vybité baterie řádně
zpracované jako odpad, mohou ohrozit
životní prostředí. Proto je nutno je vytřídit
do příslušných odpadních nádob, jak je
stanoveno ze zákona, nebo je možné
je odevzdat v autorizovaném servisu
Abarth, který zajistí jejich řádnou likvidaci
SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
FUNKCE
Klíček lze přetočit do tří poloh obr. 4:
STOP: motor je vypnutý, klíček
lze vyjmout ze zapalování, řízení
je zamknuto. Mohou fungovat všechna
elektrická zařízení (např.Uconnect™,
centrální zamykání dveří, alarm atd.);
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení;
AVV: nastartování motoru.
Spínací skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování.
3) 4) 5) 6)
ZÁMEK ŘÍZENÍ
Zapnutí
Při spínací skříňce v poloze STOP
vytáhněte klíč a otočením volantu
zámek zamkněte.
Vypnutí
Při otáčení klíčku ve spínací skříňce do
polohy MAR lehce pohněte volantem.
POZOR
3)Po neoprávněné manipulaci se spínací
skříňkou zapalování (např. při pokusu
od odcizení), ji před cestou nechejte
zkontrolovat u autorizovaného servisu
Abarth.
4)Při opouštění vozu vytáhněte klíček ze
zapalování, aby nikdo nemohl manipulovat
s ovládači. Nezapomeňte zatáhnout
parkovací brzdu. Pokud vozidlo zaparkujete
ve stoupání, zařaďte první rychlostní
stupeň; pokud stojí vozidlo v klesání,
zařaďte zpáteční rychlost. Ve vozidle bez
dozoru dospělého nikdy nenechávejte děti.
5)Nikdy nevytahujte klíč ze spínací skříňky
za jízdy vozidla. Volant by se automaticky
zablokoval při prvním natočení. To
samozřejmě platí i při tažení vozidla.
4AB0A0302C
12
SEZNÁMENÍ S VOZIDLEM

6)Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení
nebo volantový hřídel (např. při montáž
imobilizéru) způsobem, jímž by se mohly
snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z
hlediska bezpečnosti a neshodu s
homologací vozidla.SYSTÉM FIAT CODE
Systém Fiat Code znemožní
neoprávněné použití vozidla
zablokováním nastartování motoru.
FUNKCE
Při každém startování, tj. otočení klíčku
ve spínací skříňce do polohy MAR
vyšle řídicí jednotka systému Fiat CODE
řídicí jednotce motoru identifikační
kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat CODE
rozeznala kód, který obdržela od klíčku.
Otočením klíčku ve spínací skříňce do
polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
PROVOZNÍ PORUCHY
Pokud nebyl během startování kód
identifikován správně, na displeji se
rozsvítí ikona
.
V takovém případě otočte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste
se jej spustit dalšími klíčky z výbavy.
Pokud se motor nezdaří nastartovat ani
tentokrát, kontaktujte autorizovaný
servis Abarth.UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému.
Za účelem uložení nových klíčů
do paměti - maximálně osmi - se
obraťte na autorizovaný servis Abarth.
Pokud se symbol
rozsvítí za jízdy,
znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu
napětí). Pokud symbol
nadále svítí,
vyhledejte autorizovaný servis Abarth.
13

DVEŘE
7)
1)
CENTRÁLNÍ
ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ
Odemknutí dveří zvenku
Stiskněte tlačítkona klíčku nebo
zasuňte a otočte kovovou vložku A obr.
5 (po vysunutí z dálkového ovládání)
do zámku dveří na straně řidiče.
Otočením klíčku se odemknou
současně zámky dveří a zavazadlový
prostor.
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítkona
dálkovém ovládání nebo zasuňte B
obr. 5 kovovou vložku (uloženou v
dálkovém ovládání) do dveřního zámku
na straně řidiče.
UPOZORNĚNÍ Při nesprávném zavření
některých dveřích nebo při poruše
systému se dveře/víko centrálně
nezamknou. Po 10 - 11 manévrech v
rychlém sledu se zařízení asi na 30
sekund vypne.
Odemknutí dveří zvenku
Zámků dveří zevnitř a víka
zavazadlového prostoru odemknete
zatažením za kliku 1 obr. 6 (poloha A).
Zamknutí dveří zvenku
Dveřní zámky a víko zavazadlového
prostoru zamknete zatlačením kliky 1
obr. 6 ke dveřnímu panelu (poloha B).
Zatažením za kliku na straně řidiče
či spolucestujícího zamknete oboje
dveře i víko zavazadlového prostoru.
Správná poloha páky při zamknutých
dveřích je znázorněna červeným
symbolem 2 na klikách.
POZOR
7)Než otevřete dveře, zkontrolujte, zda tak
lze učinit zcela bezpečně. Dveře otvírejte
pouze u stojícího vozidla.
POZOR
1)Při zavírání dveří či víka zavazadlového
prostoru se ujistěte, zda máte klíček u
sebe, aby nezůstal zamknutý ve vozidle.
Klíček zapomenutý ve vozidle lze získat
zpět pouze pomocí druhého klíčku k
vozidlu.
5AB0A0041C
6AB0A0425C
14
SEZNÁMENÍ S VOZIDLEM
