2019 YAMAHA YZF-R125 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
6-22
6
SAUT1223

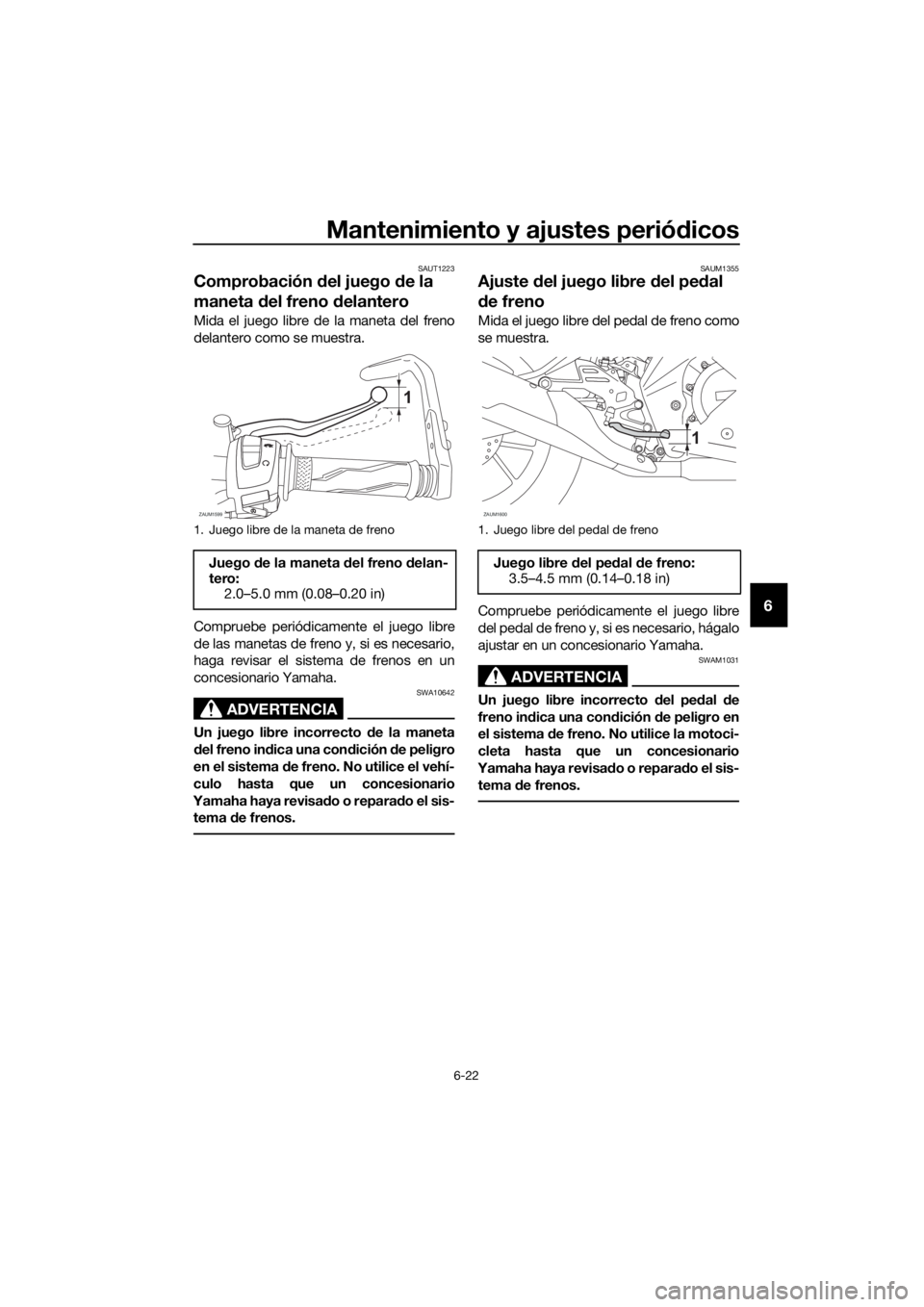

Comprobación del juego de la
maneta del freno delantero
Mida el juego libre de la maneta del freno
delantero como se muestra.
Compruebe periódicamente el juego libre
de las manetas de freno y, si es necesario,
haga revisar el sistema de frenos en un
concesionario Yamaha.
ADVERTENCIA
SWA10642
Un juego libre incorrecto de la maneta
del freno indica una condición de peligro
en el sistema de freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisado o reparado el sis-
tema de frenos.
SAUM1355
Ajuste del juego libre del pedal
de freno
Mida el juego libre del pedal de freno como
se muestra.
Compruebe periódicamente el juego libre
del pedal de freno y, si es necesario, hágalo
ajustar en un concesionario Yamaha.
ADVERTENCIA
SWAM1031
Un juego libre incorrecto del pedal de
freno indica una condición de peligro en
el sistema de freno. No utilice la motoci-
cleta hasta que un concesionario
Yamaha haya revisado o reparado el sis-
tema de frenos.
1. Juego libre de la maneta de freno
Juego de la maneta del freno delan-
tero:
2.0–5.0 mm (0.08–0.20 in)
ZAUM1599
1
1. Juego libre del pedal de freno
Juego libre del pedal de freno:
3.5–4.5 mm (0.14–0.18 in)
ZAUM1600
1
UB5GS0S0.book Page 22 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-23
6
SAU36505
Interruptores de la luz de freno
La luz de freno debe encenderse justo an-
tes de que tenga efecto la frenada. La luz
de freno se activa mediante interruptores
conectados a la maneta y al pedal de freno.
Dado que los interruptores de la luz de fre-
no son componentes del sistema antiblo-
queo de frenos, su mantenimiento debe
realizarse en un concesionario Yamaha.
SAU22393
Comprobación de las pastillas de
freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22421Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
ranura indicadora de desgaste. Si una pas-
tilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
1. Ranura indicadora de desgaste
ZAUM1466
1
UB5GS0S0.book Page 23 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-24
6

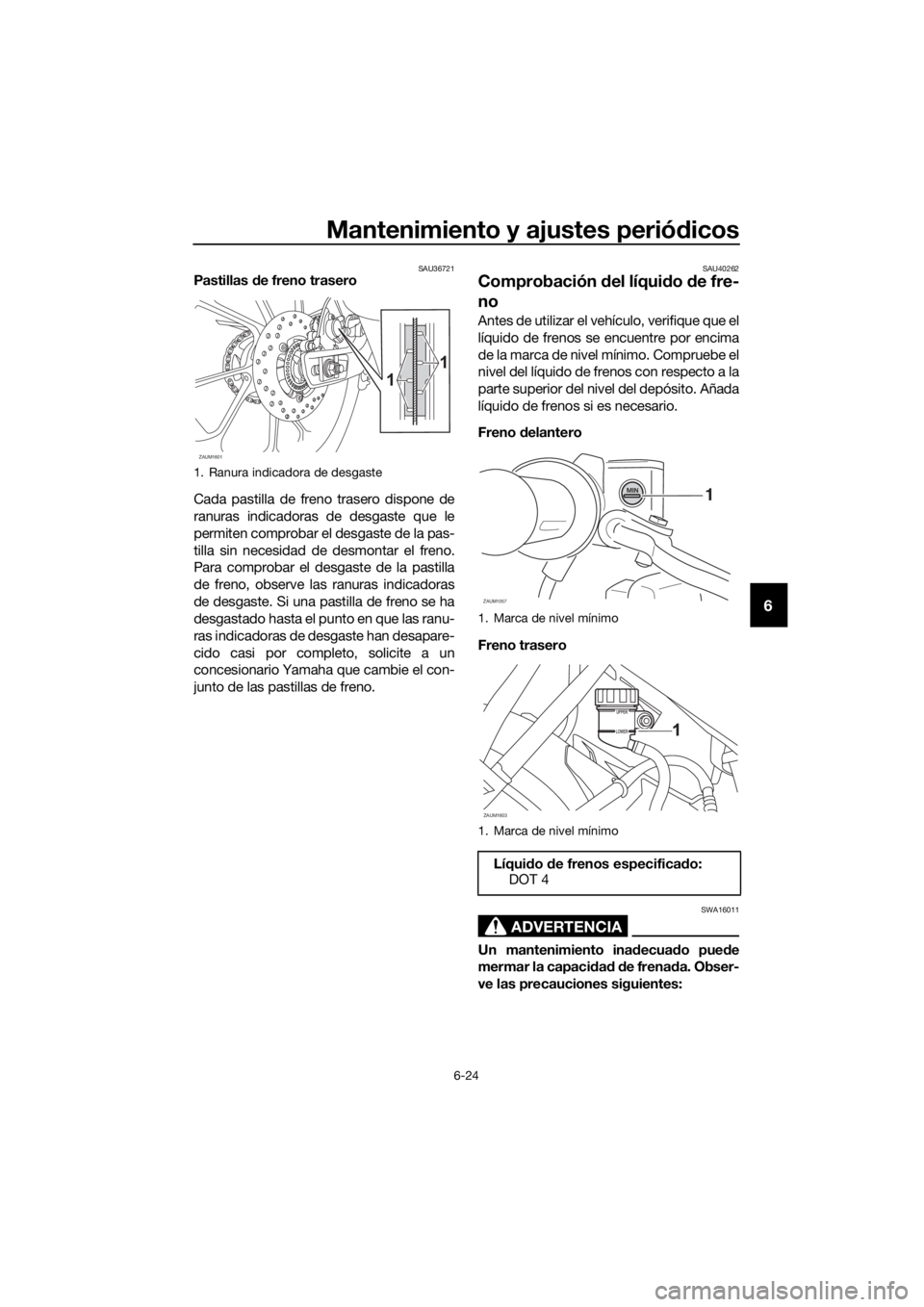

SAU36721Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que las ranu-
ras indicadoras de desgaste han desapare-
cido casi por completo, solicite a un
concesionario Yamaha que cambie el con-
junto de las pastillas de freno.SAU40262
Comprobación del líquido de fre-
no
Antes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero
Freno trasero
ADVERTENCIA
SWA16011
Un mantenimiento inadecuado puede
mermar la capacidad de frenada. Obser-
ve las precauciones siguientes:
1. Ranura indicadora de desgaste
ZAUM1601
1
1
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de frenos especificado:
DOT 4
1
ZAUM1057
ZAUM1603
UB5GS0S0.book Page 24 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-25
6
Si el líquido de frenos es insuficien-
te, puede penetrar aire en el siste-
ma y reducirse la capacidad de
frenada.
Limpie el tapón de llenado antes de
extraerlo. Utilice únicamente líqui-
do de frenos DOT 4 procedente de
un recipiente precintado.
Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
Añada el mismo tipo de líquido de
freno. Si se añade un líquido de fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.
Evite que penetre agua o polvo en el
depósito cuando añada líquido. El
agua d
isminuye significativamente
el punto de ebullición del líquido y
puede provocar una obstrucción
por vapor, mientras que la suciedad
puede atascar las válvulas de la uni-
dad hidráulica del sistema ABS.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Si el nivel de líquido de frenos dis-
minuye de forma repentina, solicite a un
concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22734
Cambio del líquido de frenos
Haga cambiar el líquido de frenos cada 2
años en un concesionario Yamaha. Ade-
más, se deben cambiar las juntas de las
bombas y pinzas de freno, así como los tu-
bos de freno, según los intervalos indica-
dos a continuación o antes si están
dañados o presenten fugas.
Juntas de freno: cada 2 años
Tubos de freno: cada 4 años
UB5GS0S0.book Page 25 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-26
6
SAU22762
Juego de la cadena de transmi-
sión
Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU74253Para comprobar el juego de la cadena
de transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.
NOTA
Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mida el juego de la cadena de trans-
misión como se muestra.
4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente. ATENCIÓN: Una holgura
incorrecta de la cadena de transmi-
sión sobrecargará el motor y otros
componentes vitales de la motoci-
cleta y puede provocar que la cade-
na se salga o se rompa. Paraevitarlo, mantenga la holgura de la
cadena de transmisión dentro de
los límites especificados.
[SCA10572]
SAU3431A
Para ajustar el juego de la cadena de
transmisión
Consulte a un concesionario Yamaha antes
de ajustar el juego de la cadena de transmi-
sión.
1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
ATENCIÓN: Una holgura incorrecta
de la cadena de transmisión sobre-
cargará el motor y otros compo-
nentes vitales de la motocicleta y
puede provocar que la cadena se
salga o se rompa. Para evitarlo,
mantenga la holgura de la cadena
de transmisión dentro de los límites
especificados.
[SCA10572]

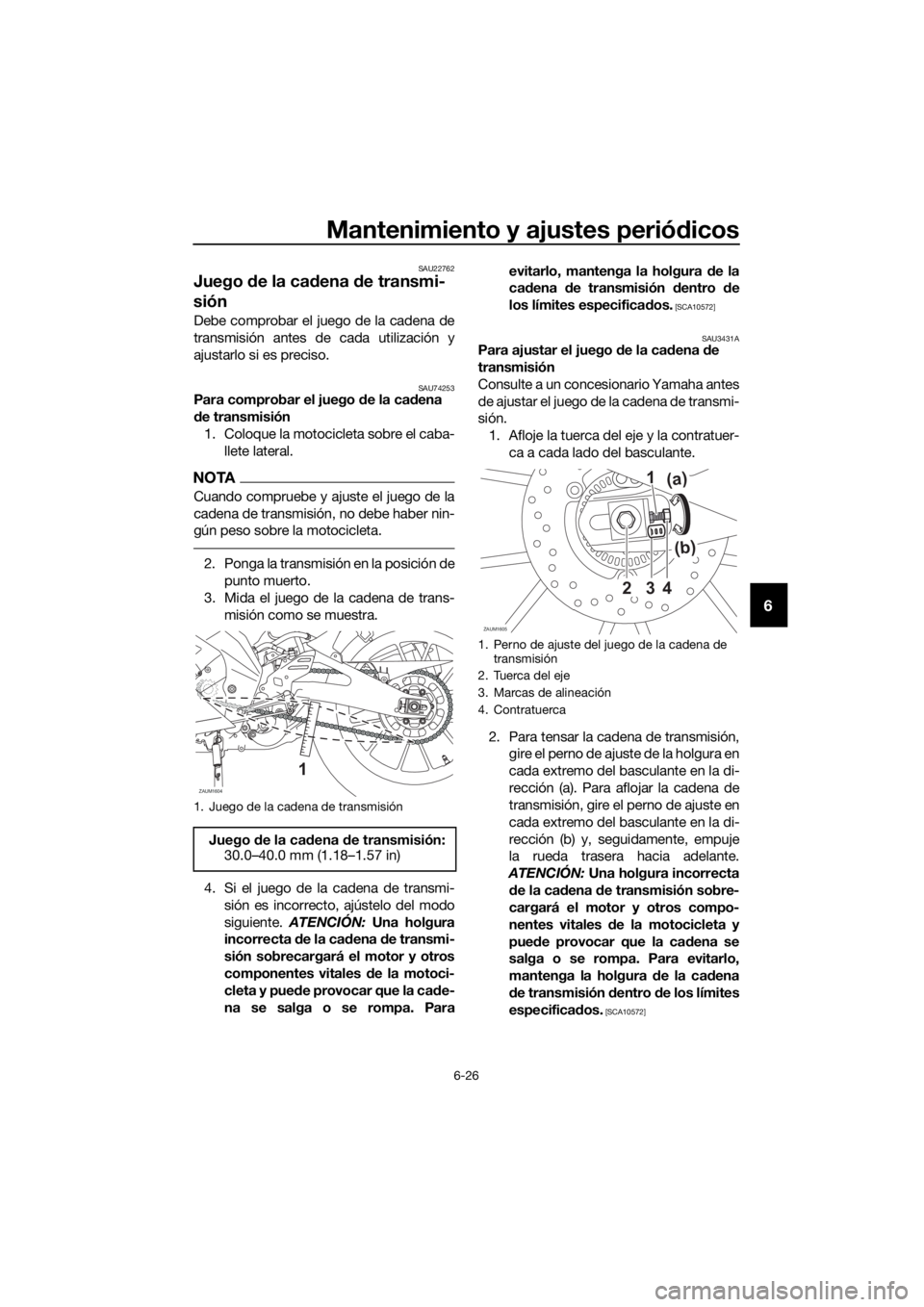

1. Juego de la cadena de transmisión
Juego de la cadena de transmisión:
30.0–40.0 mm (1.18–1.57 in)
ZAUM1604
1
1. Perno de ajuste del juego de la cadena de
transmisión
2. Tuerca del eje
3. Marcas de alineación
4. Contratuerca
ZAUM1605
3 21
4
(b) (a)
UB5GS0S0.book Page 26 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-27
6
NOTA
Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que
ambos tensores de cadena de transmisión
queden en la misma posición para la co-
rrecta alineación de la rueda.
3. Apriete la tuerca del eje y luego las
contratuercas con el par especificado.
4. Asegúrese de que los tensores de la
cadena de transmisión están en la
misma posición, el juego de la cadena
de transmisión es correcto, y las ca-
denas de transmisión se mueven sin
problema.
SAU23026
Limpieza y engrase de la cadena
de transmisión
La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.
ATENCIÓN
SCA10584
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta o
utilizarla bajo lluvia o en zonas mojadas.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11122]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-
te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11112]
Pares de apriete:
Tuerca del eje:
85 N·m (8.5 kgf·m, 63 lb·ft)
Contratuerca:
15 N·m (1.5 kgf·m, 11 lb·ft)
UB5GS0S0.book Page 27 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-28
6
SAU23098
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se daña el alojamiento exterior de los
cables, es posible que se origine óxido
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañados lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712]SAU23115
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo
el cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
Lubricante recomendado:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
UB5GS0S0.book Page 28 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-29
6
SAU44276
Comprobación y engrase de los
pedales de freno y cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pedal de freno
Pedal de cambio
SAU23144
Comprobación y engrase de las
manetas de freno y embrague
Antes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
Lubricante recomendado:
Grasa de jabón de litio
ZAUM1606
ZAUM1607
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
ZAUM1608
UB5GS0S0.book Page 29 Tuesday, August 14, 2018 8:53 AM
