2019 YAMAHA YZF-R125 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y mandos
3-19
3
SAU13434
Catalizador
Este modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:
No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAUE3431
Asientos
Asiento del pasajero
Para desmontar el asiento del pasajero
1. Retire la cubierta de plástico.
2. Extraiga la tuerca y, a continuación,
desplace el asiento del pasajero hacia
delante para desmontarlo, como se
muestra.
Para montar el asiento del pasajero
1. Introduzca los salientes de la parte
delantera del asiento del pasajero en
los soportes del asiento como se
muestra y, a continuación, sitúe el
asiento en su posición original.
1. Tapa de plástico
1. Tuerca
1
ZAUE3363
ZAUE3364
1
UB5GS0S0.book Page 19 Tuesday, August 14, 2018 8:53 AM

Funciones de los instrumentos y mandos
3-20
3
2. Monte el asiento del pasajero colo-
cando y apretando la tuerca con el par
especificado.
3. Coloque la cubierta de plástico.
Asiento del conductor
Para desmontar el asiento del conductor
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido de las
agujas del reloj.
2. Mientras mantiene la llave en la posi-
ción “2”, levante la parte posterior del
asiento del conductor y tire de él hacia
atrás.Para montar el asiento del conductor
1. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte del asiento como se muestra
y sitúe el asiento en su posición origi-
nal.
2. Extraiga la llave.
NOTA
Verifique que los asientos estén bien suje-
tos antes de conducir.
1. Saliente
2. Soporte del asiento
Par de apriete:
Tuerca del asiento del pasajero:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Cerradura del asiento del conductor
2. Desbloquear.
ZAUE3365
1
2
2
1
ZAUE3366
1. Saliente
2. Soporte del asiento
2
1
ZAUE3367
UB5GS0S0.book Page 20 Tuesday, August 14, 2018 8:53 AM

Funciones de los instrumentos y mandos
3-21
3
SAU15306
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encen-
dido ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU66730
Sistema de corte del circuito de
encendido
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UB5GS0S0.book Page 21 Tuesday, August 14, 2018 8:53 AM

Funciones de los instrumentos y mandos
3-22
3

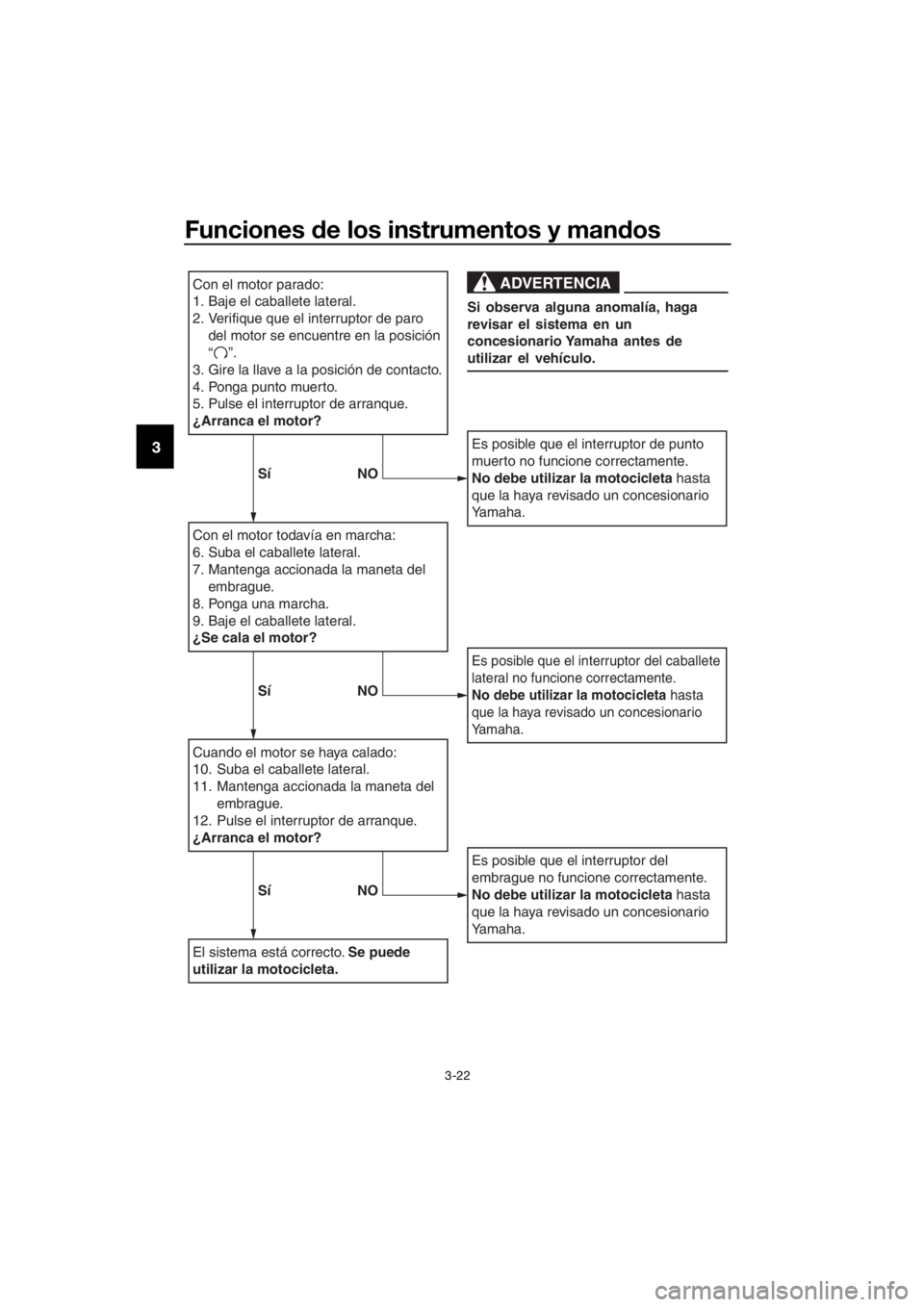

Con el motor parado:
1. Baje el caballete lateral.
2.
Verifique que el interruptor de paro
del motor se encuentre en la posición
“ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del
embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del
embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede
utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
Si observa alguna anomalía, haga
revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
Sí NO
Sí NO
Sí NO
UB5GS0S0.book Page 22 Tuesday, August 14, 2018 8:53 AM

Para su seguridad – comprobaciones previas
4-1
4
SAU63441
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condi-
ciones de funcionamiento seguras. Observe siempre los procedimientos y programas de
revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de
accidente o daños materiales. No utilice el vehículo si observa cualquier anomalía. Si
una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina• Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo de desbordamiento del depósito de
gasolina no esté obstruido, agrietado o dañado y com-
probar la conexión del tubo.3-17,
3-18
Aceite de motor• Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas.6-11
Líquido refrigerante• Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo reco-
mendado hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigera-
ción.6-14
Freno delantero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado
hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico.6-23,
6-24
Freno trasero• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a
un concesionario Yamaha que purgue el sistema hi-
dráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado
hasta el nivel que se especifica.
• Comprobar si existen fugas en el sistema hidráulico.6-23,
6-24
UB5GS0S0.book Page 1 Tuesday, August 14, 2018 8:53 AM

Para su seguridad – comprobaciones previas
4-2
4
Embrague• Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.6-21
Puño del acelerador• Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que
ajuste el juego libre del puño del acelerador y lubrique el
cable y la caja del puño.6-16,
6-28
Cables de mando• Verificar si el funcionamiento es suave.
• Lubricar si es necesario.6-28
Cadena de transmisión• Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.6-26,
6-27
Ruedas y neumáticos• Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del
dibujo.
• Comprobar la presión.
• Corregir si es necesario.6-18,
6-20
Pedales de freno y
cambio• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es nece-
sario.6-29
Manetas de freno y
embrague• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es ne-
cesario.6-29
Caballete lateral• Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario.6-30
Fijaciones del bastidor• Comprobar que todas las tuercas, pernos y tornillos es-
tén correctamente apretados.
• Apretar si es necesario.—
Instrumentos, luces,
señales e interruptores• Comprobar funcionamiento.
• Corregir si es necesario.—
Interruptor del caballe-
te lateral • Comprobar funcionamiento del sistema de corte del cir-
cuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un
concesionario Yamaha que revise el vehículo.3-21 ELEMENTO COMPROBACIONES PÁGINA
UB5GS0S0.book Page 2 Tuesday, August 14, 2018 8:53 AM

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU45311
NOTA
Este modelo está equipado con un sensor
de ángulo de inclinación para que se pare
el motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,


arrancará, aunque gire al pulsar el interrup-
tor de arranque.
UB5GS0S0.book Page 1 Tuesday, August 14, 2018 8:53 AM

Utilización y puntos importantes para la conducción
5-2
5
SAUM4021
Arranque del motor
En condiciones normales, ponga punto
muerto antes de arrancar el motor. Para
arrancar el motor con una marcha puesta,
el caballete lateral debe estar levantado y la
maneta de embrague apretada.
Para arrancar el motor
1. Sitúe el interruptor de paro del motor
en la posición de marcha y gire el inte-
rruptor principal a la posición de con-
tacto.
2. Verifique que las luces siguientes se
enciendan unos segundos y, a conti-
nuación, se apaguen.
Luz de aviso de avería del motor
Luz de aviso del líquido refrige-
rante
Luz indicadora de la sincroniza-
ción del cambio
NOTA
La luz de aviso del sistema ABS debe
apagarse al alcanzar el vehículo una
velocidad de 10 km/h (6 mi/h) o más.
La luz indicadora de punto muerto
debe estar encendida cuando el cam-
bio está en punto muerto.
ATENCIÓN
SCA24110
Si una luz indicadora o de aviso no fun-
ciona como se describe más arriba,
haga revisar el vehículo en un concesio-
nario Yamaha.
3. Ponga punto muerto.
4. Pulse el interruptor de arranque para
poner en marcha el motor con el
arranque eléctrico.
Suelte el interruptor de arranque
cuando el motor arranque, o después
de 5 segundos. Espere 10 segundos
antes de volver a pulsar el interruptor
para dejar que se restablezca el volta-
je de la batería.
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
UB5GS0S0.book Page 2 Tuesday, August 14, 2018 8:53 AM
